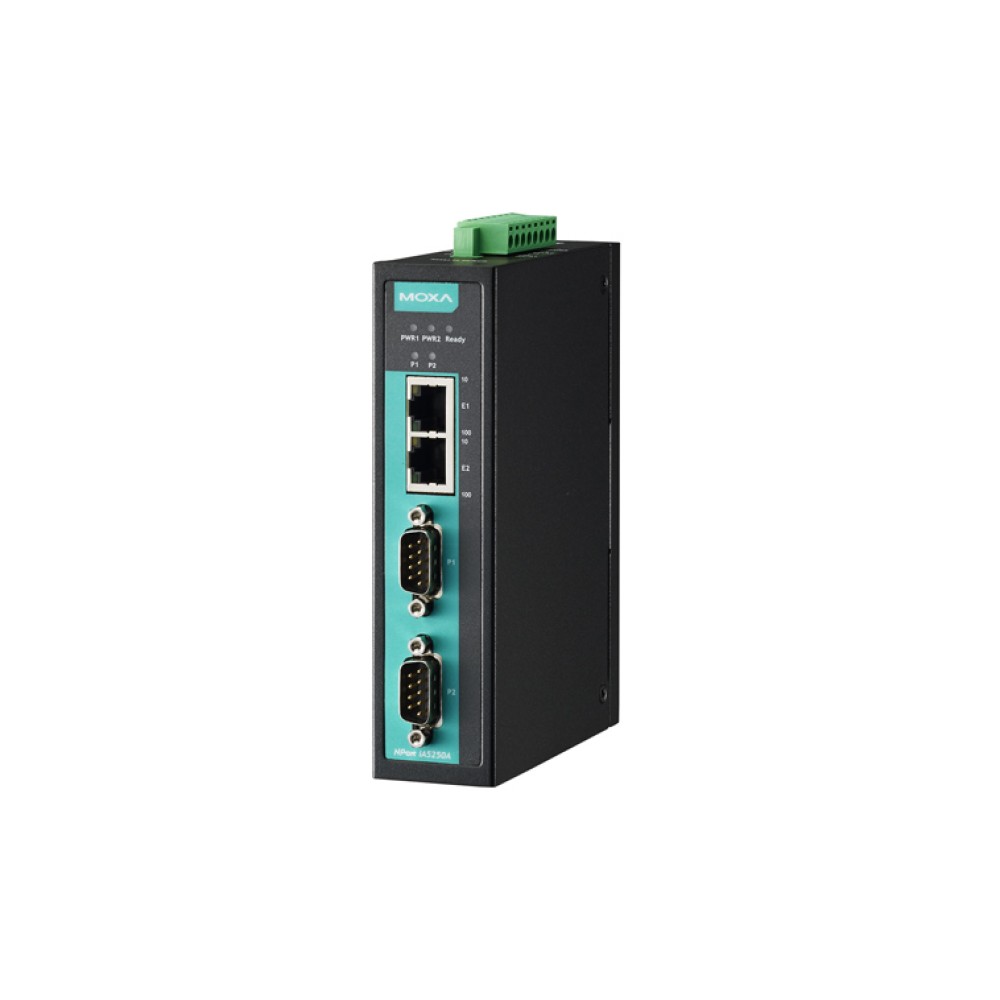

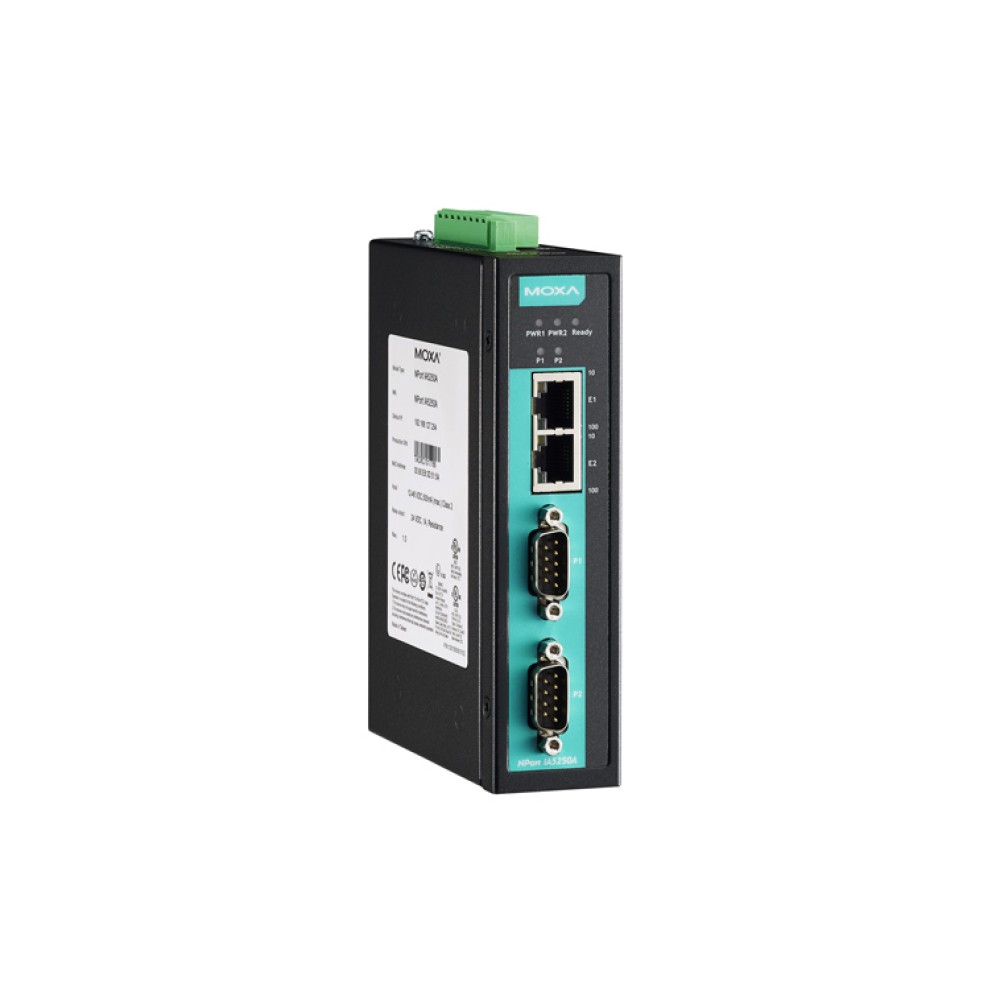

NPort IA5250A
産業オートメーション用 1,2,4ポート シリアルデバイスサーバー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- LAN/シリアル/電源に対する強化されたサージ保護
- シリアル信号に対する2 kVアイソレーション
- 電源/シリアル接続を保証するスクリュータイプターミナルブロックの使用
- C1D2、ATEXおよびIECEx 認証により過酷な産業環境に対応
- イーサネットポートのカスケード接続により配線が容易
- 冗長DC電源入力
- リレイ出力および電子メールによる警報
- -40～75℃動作温度範囲(Tモデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NPort IA5000Aシリーズデバイスサーバは、PLC、センサ、メータ、モータ、ドライブ、バーコードリーダ、およびオペレータ用ディスプレイといった産業用オートメーションのシリアルデバイスと接続するために設計されています。デバイスサーバは、メタルハウジング、スクリューコネクタおよび完全なサージ保護を備えた堅牢な構造を提供します。NPort IA5000Aシリーズデバイスサーバは、優れたユーザフレンドリの信頼性の高いシリアル･ツー･イーサネットソリューションを提供します。
イーサネットポートのカスケーディングにより配線が容易（10/100BaseTX モデルのみ）
NPort IA5000Aシリーズデバイスサーバは、イーサネットスイッチポートとして使用できる2つのイーサネットポートを備えています。1つのポートは、直接ネットワークまたはサーバに接続できます。また、他の1ポートは、他のNPort IAデバイスサーバまたは他のイーサネットデバイスに接続することができます。このデュアルイーサネットポートは、各デバイスを別々のイーサネットスイッチに接続する必要がなくなることで配線コストを削減することができます。
冗長電源入力
NPort IA5000Aシリーズのデバイスサーバは、ライブのDC電源に同時に接続することができる2つの電源入力を備えています。そのため1つの電源に障害が発生した場合、片方のソースが自動的に引き継ぎます。冗長電源入力は、デバイスサーバの連続的なオペレーションを保証します。
リレイ出力警報 および E-mail警報
ネットワークダウン、電源障害の発生またはDCDまたはDSRシリアル信号に変化があった場合は、ビルトインリレイ出力がアドミニストレータに警報するために使用できます。e-mail 警報は、異常が検出されたときに送信します。これらの機能は、緊急事態に迅速に反応することができるのでメンテナンスエンジニアにとって貴重なツールとなります。
シリアル、LAN、電源に対するサージ保護
NPort®IA5000Aのシリアル、電源、イーサネットラインに適用されたMoxaの最先端サージ耐性ソリューションは、IEC 61000-4-5に準拠することが証明されています。このアドバンスドサージ保護は、電圧スパイクによる電気デバイスの保護および石油、天然ガス、電力オートメーションアプリケーションといった激しい電気的干渉に対する耐性を備えた堅牢なシリアル・ツー・イーサネットソリューションを提供します。
産業グレード認証
産業環境における安全かつ信頼性の高いオペレーションを保証するために、NPort®IA5000Aデバイスサーバは、機械的保護のためのIP30保護等級および産業用制御機器に必要なUL508の安全認証および危険なロケーションの爆発に対する安全認証を含む様々な産業の認証を取得しています。認証は、UL/cUL記載 (Class1、Division 2、Groups A、B、C、D)、ATEX Class1 Zone 2および IECEx に準拠しています。
| イーサネットインターフェース | |
| ポート数 | 2 |
|---|---|
| スピード | 10/100 Mbps、オートMDI/MDIX |
| コネクタ | 8ピン RJ45 |
| 電磁干渉保護 | 1.5 kVビルトイン |
| イーサネットライン保護 | 1 kV (level 2) サージ保護 |
| シリアルインターフェース | |
| ポート数 | NPort IA5150A：1 NPort IA5250A：2 NPort IA5450A：4 |
| シリアル規格 | RS-232C/422/485 |
| コネクタ | NPort IA5150A：DB9、RS-232C用、ターミナルブロック RS-422/485用 NPort IA5250A/IA5450A：DB9、RS-232C/422/485用 |
| シリアルライン保護 |
|
| RS-485データ方向制御 | ADDC®(自動データ方向制御) |
| シリアル通信パラメータ | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | なし、偶数、奇数、スペース、マーク |
| フロー制御 | RTS/CTS および DTR/DSR (RS-232Cのみ)、XON/XOFF |
| ボーレート | 50 ～ 921.6 kbps |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| ソフトウェア | |
| ネットワークプロトコル | ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP, IGMP, ARP |
| 設定オプション | Webコンソール、シリアルコンソール、Telnetコンソール、Windowsユーティリティ |
| Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1(x86/x64), Windows 2008 R2/2012/2012 R2(x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
| Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
| Linux Real TTYドライバ | Linux 2.4.x、2.6.x、3.x |
| メカニカル | |
| ハウジング | メタル |
| 重さ | NPort IA5150A：475 g NPort IA5250A：485 g NPort IA5450A：560 g |
| サイズ | NPort IA5150A/IA5250A：36 × 105 × 140 mm NPort IA5450A：45.8 × 134 × 105 mm |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
| 保管温度 | -40 ～ 75℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | 12 ～ 48 VDC |
| 消費電力 | NPort IA5150A：220 mA ＠ 12 VDC NPort IA5150AI：225 mA ＠ 12 VDC NPort IA5250A：250 mA ＠ 12 VDC NPort IA5250AI：290 mA ＠ 12 VDC NPort IA5450A：374 mA ＠ 12 VDC NPort IA5450AI：512 mA ＠ 12 VDC |
| 規格および認証 | |
| 安全 | UL 508 |
| ハザードロケーション | UL/cUL Class I Division 2 Groups A/B/C/D、 ATEX Class I Zone 2、IECEx |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m IEC 61000-4-8 PFMF |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| 信頼性 | |
| アラートツール | ビルトインブザー および RTC (リアルタイムクロック) |
| 自動リブートトリガ | ビルトインWDT (ウォッチドッグタイマ) |
| 平均故障間隔 (MTBF) | |
| 時間 | 262,805 時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
| NPort IA5250A | 2ポート RS-232C/422/485 シリアル/LAN/電源サージプロテクタ付産業オートメーション用デバイスサーバ 10/100BaseT(X)ポート×2 シングルIP 0～60℃動作温度 |
|---|
オプショナルアクセサリ
| コネクタ | |
| Mini DB9F to TB | Mini DB9F － ターミナルブロック |
|---|---|

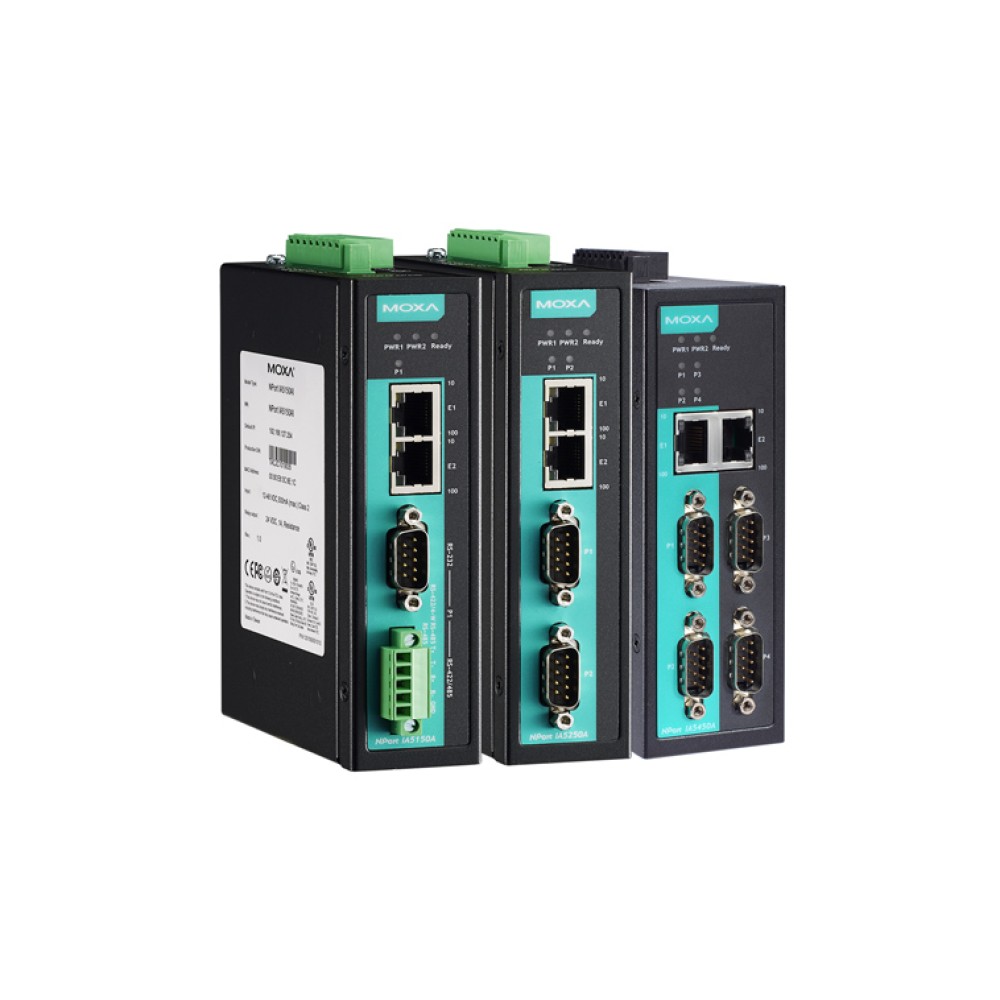

NPort IA5000Aシリーズ 製品一覧
| NPort IA5150A | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5150AI | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5150A-IEX | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5150AI-IEX | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5150AI-T | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5150AI-T-IEX | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5150A-T | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5150A-T-IEX | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5250A | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5250AI | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5250A-IEX | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5250AI-IEX | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5250AI-T | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5250AI-T-IEX | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5250A-T | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5250A-T-IEX | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5450A | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5450AI | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5450AI-T | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
| NPort IA5450A-T | 産業オートメーション用 1,2,4ポート シリアルデバイスサーバー |
