Moxa

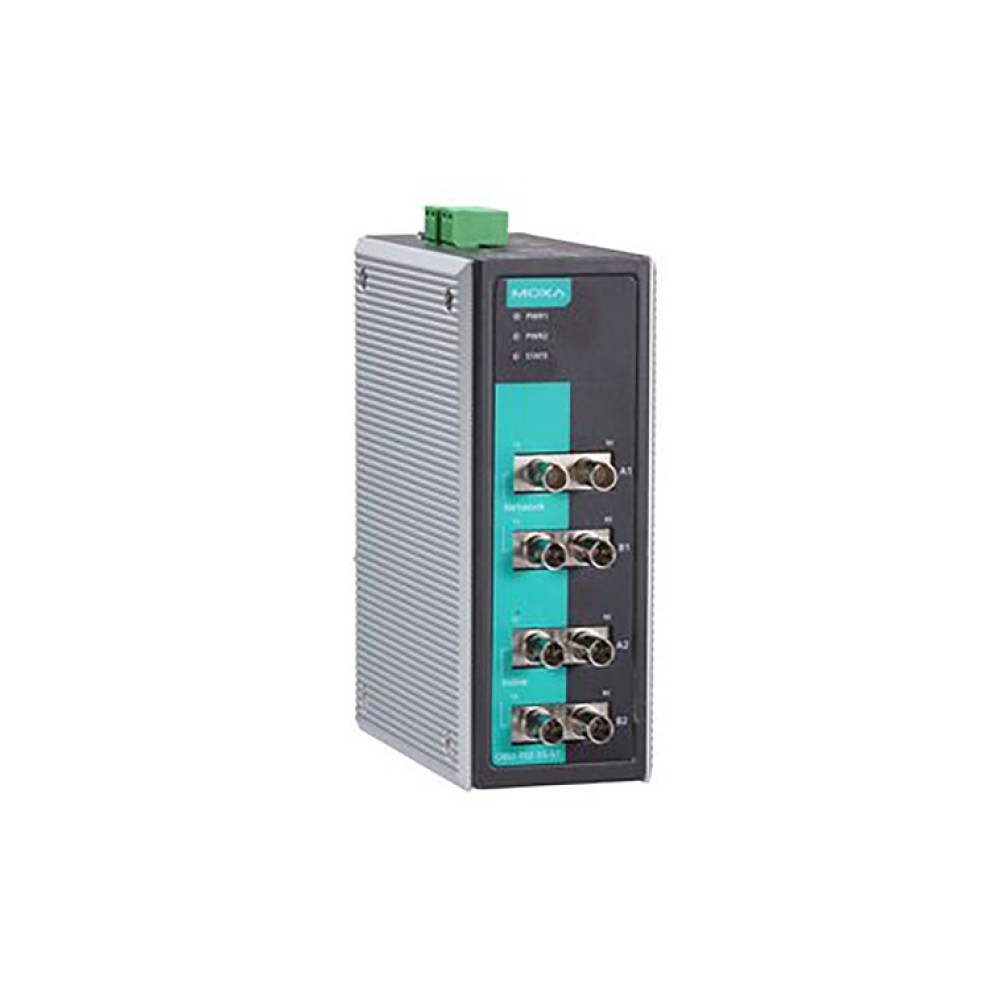

OBU-102-SS-ST

2チャンネル光ファイバー・バイパスユニット

主な製品特長

  • ファーストギガビットおよび10ギガビットイーサネットファイバー接続、SC/ST/LC コネクタ接続
  • デュアル冗長電源12/24/48 VDC 電源入力
  • IP30 メタルハウジング
  • -20~70℃動作温度範囲
  • DINレールマウンティング機能
  • 極小の電源消費量:0.72 W

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • シリーズ
  • FAQ

MoxaのOBU-102光ファイバー・バイパスユニットは、ネットワークノードにバイパスリレイ機能を追加します。リニアートポロジにおいては、電源の故障またはノード障害の場合、更にすべてのネットワークノードへの通信が切断されるためネットワーク全体が破壊してしまいます。バイパスリレイを使用すると障害のイベントが発生した場合、ノードは、単純にバイパスされネットワークの残りの部分は影響を受けません。
OBU-102は、この重要な機能をサポートしていないすべてのネットワークスイッチにバイパスリレイ機能を追加するためにノードとネットワーク間に設置します。通常のオペレーションにおいてOBU-102は、ネットワークトラフィックのネットワークスイッチ間の転送のためのゲートウェイとして動作します。しかし、電源の故障した場合、OBU-102は、電源の入っていないスイッチをバイパスして次のスイッチへ中継してネットワークトラフィックを転送することができます。

バイパスプロパティ
オプティカルスイッチング時間 Max. 10 ms
挿入ロス Max. 1.6 dB
インターフェース
ファイバーポート 100M/1G/10Gファイバー、SC/ST/LCコネクタ、シングルモード
ロータリスイッチ ブート遅延インターバル設定
LED表示 PWR1、PWR2、STATE
電源
入力電圧 12/24/48 VDC冗長デュアル入力
過電流保護 1100 mA @ 48 VDC
接続 2リムーバル2端子ターミナルブロック
逆極性保護
メカニカル
ハウジング メタル、IP30保護
サイズ 53.6 x 135 x 105 mm
重さ 700 g
インストレーション DINレールマウンティング、ウォールマウンティング(オプショナルキット)
環境
動作温度 -20~70℃
保管温度 -40~85℃
相対湿度 5~95% (結露なきこと)
規格および認証
安全 UL 508
EMI FCC Part 15 Subpart B Class A、 EN 55022 Class A
EMS EN 61000-4-2 (ESD) Level 3、EN 61000-4-3 (RS) Level 3、EN 61000-4-4 (EFT) Level 3、EN 61000-4-5 (Surge) Level 3、EN 61000-4-6 (CS) Level 3、EN 61000-4-8、 EN 61000-4-11
衝撃 IEC 60068-2-27
落下 IEC 60068-2-32
振動 IEC 60068-2-6
保証
保証期間 2年間
詳細 Moxa社 製品保証方針
OBU-102-SS-SC 2チャンネル光ファイバー・バイパスユニット、4シングルモードポート、SC、-20~70℃動作温度
OBU-102-SS-ST 2チャンネル光ファイバー・バイパスユニット、4シングルモードポート、ST、-20~70℃動作温度
OBU-102-SS-LC 2チャンネル光ファイバー・バイパスユニット、4シングルモードポート、LC、-20~70℃動作温度

OBU-102 Series 製品一覧

OBU-102-SS-LC 2チャンネル光ファイバー・バイパスユニット
OBU-102-SS-ST 2チャンネル光ファイバー・バイパスユニット
OBU-102-SS-SC 2チャンネル光ファイバー・バイパスユニット

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.14

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

中国版RoHS2対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.10.15

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH対応してますか?

Moxa


対応しております。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

原産国を教えてください。

Moxa


基本的には台湾で作られていますが、OEM品やパーツは中国の場合もございます。
