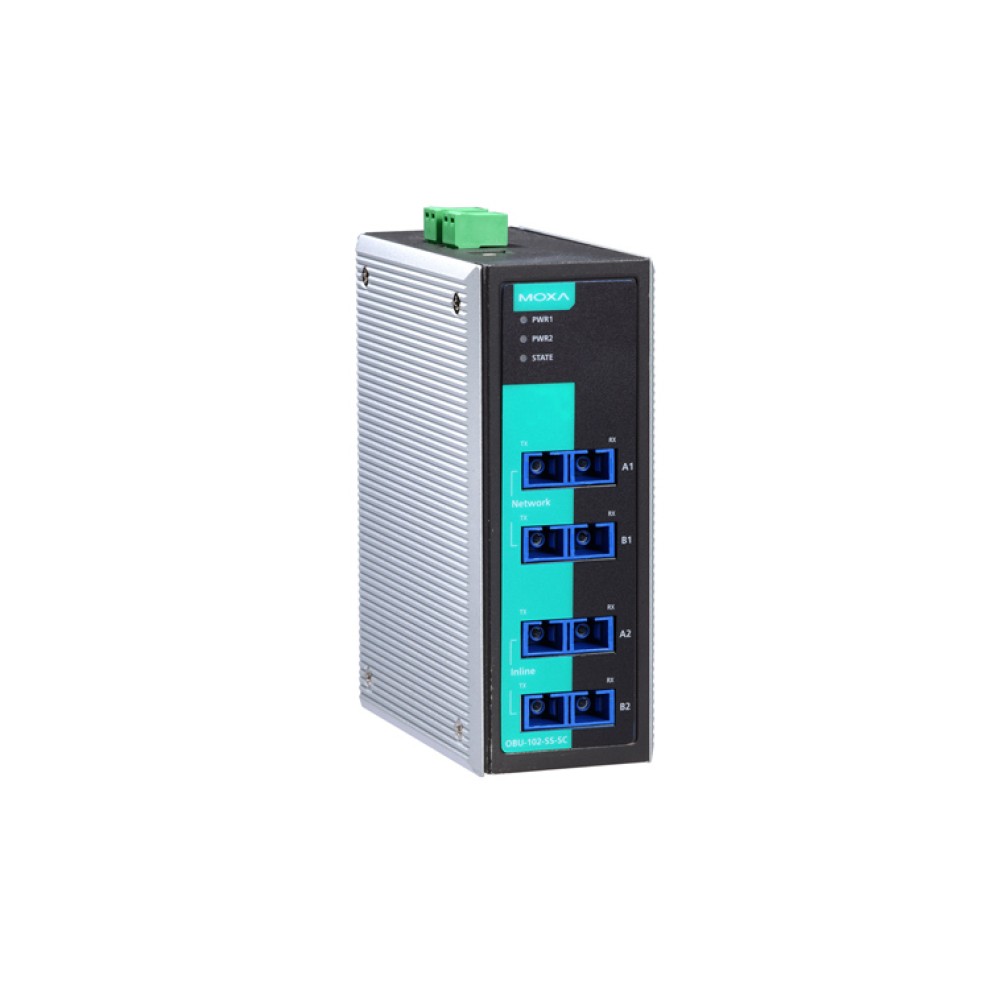

OBU-102-SS-SC
2チャンネル光ファイバー・バイパスユニット
主な製品特長
- ファーストギガビットおよび10ギガビットイーサネットファイバー接続、SC/ST/LC コネクタ接続
- デュアル冗長電源12/24/48 VDC 電源入力
- IP30 メタルハウジング
- -20~70℃動作温度範囲
- DINレールマウンティング機能
- 極小の電源消費量:0.72 W
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
MoxaのOBU-102光ファイバー・バイパスユニットは、ネットワークノードにバイパスリレイ機能を追加します。リニアートポロジにおいては、電源の故障またはノード障害の場合、更にすべてのネットワークノードへの通信が切断されるためネットワーク全体が破壊してしまいます。バイパスリレイを使用すると障害のイベントが発生した場合、ノードは、単純にバイパスされネットワークの残りの部分は影響を受けません。

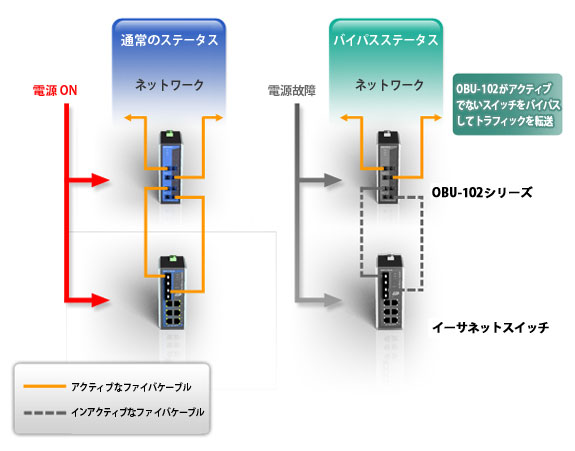

OBU-102は、この重要な機能をサポートしていないすべてのネットワークスイッチにバイパスリレイ機能を追加するためにノードとネットワーク間に設置します。通常のオペレーションにおいてOBU-102は、ネットワークトラフィックのネットワークスイッチ間の転送のためのゲートウェイとして動作します。しかし、電源の故障した場合、OBU-102は、電源の入っていないスイッチをバイパスして次のスイッチへ中継してネットワークトラフィックを転送することができます。
![](/storage/OBU_102_img.jpg)
バイパスプロパティ | |
オプティカルスイッチング時間 | Max. 10 ms |
---|---|
挿入ロス | Max. 1.6 dB |
インターフェース | |
ファイバーポート | 100M/1G/10Gファイバー、SC/ST/LCコネクタ、シングルモード |
ロータリスイッチ | ブート遅延インターバル設定 |
LED表示 | PWR1、PWR2、STATE |
電源 | |
入力電圧 | 12/24/48 VDC冗長デュアル入力 |
過電流保護 | 1100 mA @ 48 VDC |
接続 | 2リムーバル2端子ターミナルブロック |
逆極性保護 | 有 |
メカニカル | |
ハウジング | メタル、IP30保護 |
サイズ | 53.6 x 135 x 105 mm |
重さ | 700 g |
インストレーション | DINレールマウンティング、ウォールマウンティング(オプショナルキット) |
環境 | |
動作温度 | -20~70℃ |
保管温度 | -40~85℃ |
相対湿度 | 5~95% (結露なきこと) |
規格および認証 | |
安全 | UL 508 |
EMI | FCC Part 15 Subpart B Class A、 EN 55022 Class A |
EMS | EN 61000-4-2 (ESD) Level 3、EN 61000-4-3 (RS) Level 3、EN 61000-4-4 (EFT) Level 3、EN 61000-4-5 (Surge) Level 3、EN 61000-4-6 (CS) Level 3、EN 61000-4-8、 EN 61000-4-11 |
衝撃 | IEC 60068-2-27 |
落下 | IEC 60068-2-32 |
振動 | IEC 60068-2-6 |
保証 | |
保証期間 | 2年間 |
詳細 | Moxa社 製品保証方針 |
OBU-102-SS-SC | 2チャンネル光ファイバー・バイパスユニット、4シングルモードポート、SC、-20~70℃動作温度 |
---|---|
OBU-102-SS-ST | 2チャンネル光ファイバー・バイパスユニット、4シングルモードポート、ST、-20~70℃動作温度 |
OBU-102-SS-LC | 2チャンネル光ファイバー・バイパスユニット、4シングルモードポート、LC、-20~70℃動作温度 |

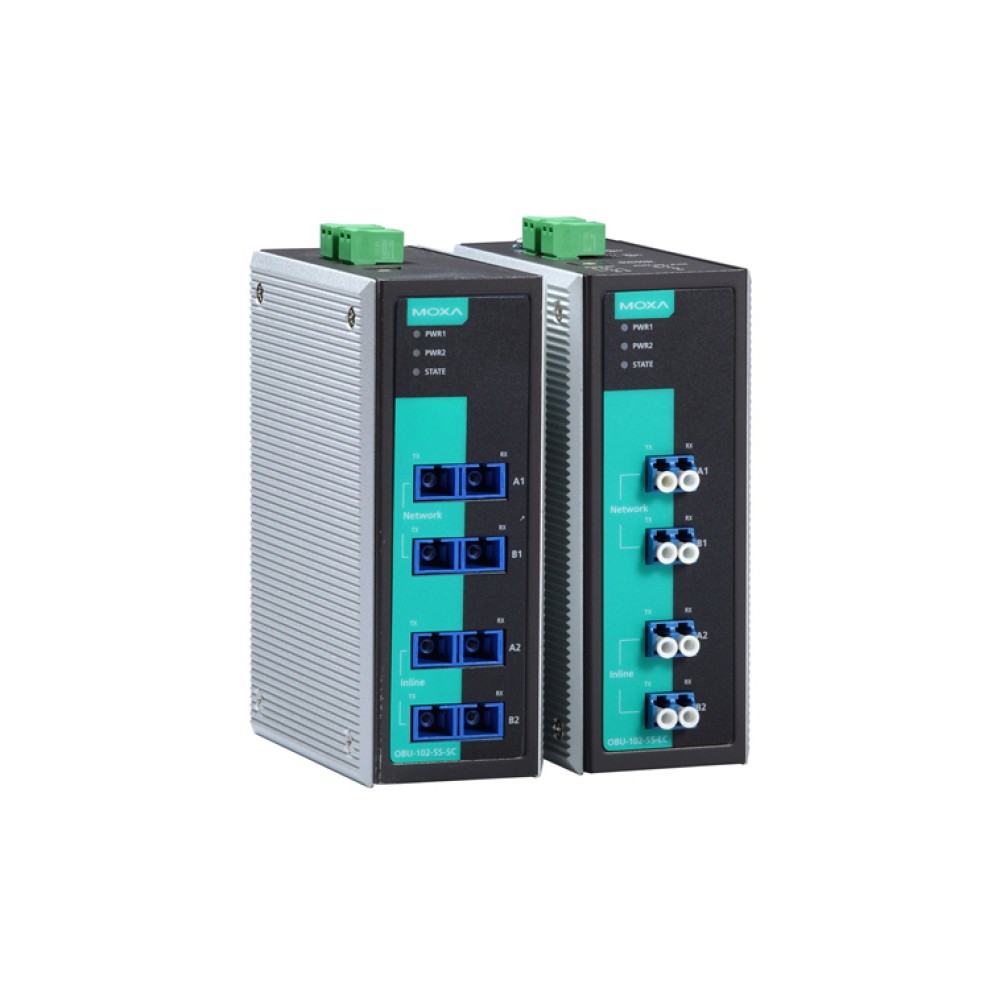

OBU-102 Series 製品一覧
OBU-102-SS-LC | 2チャンネル光ファイバー・バイパスユニット |
OBU-102-SS-ST | 2チャンネル光ファイバー・バイパスユニット |
OBU-102-SS-SC | 2チャンネル光ファイバー・バイパスユニット |
