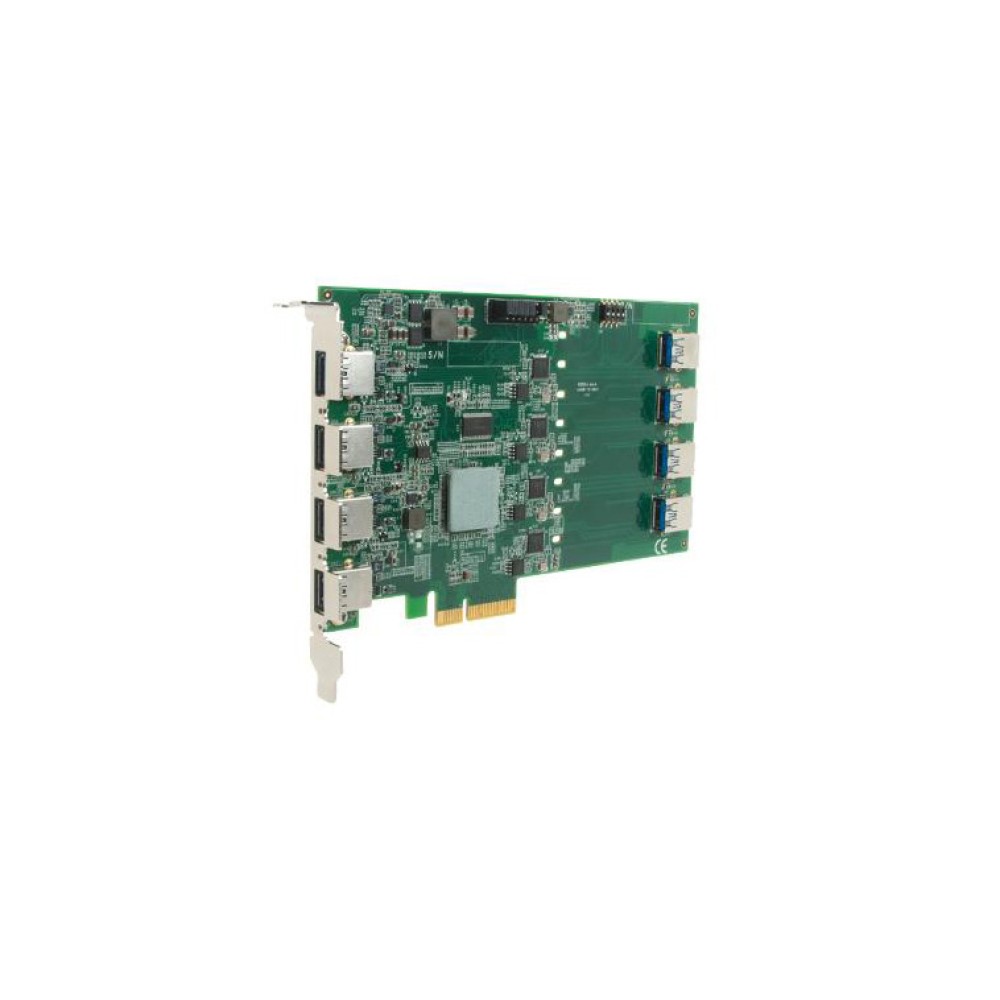

PCIE-USB380
4ポート独立型USB 3.0コントローラーを搭載した8ポートUSB 3.0ホストアダプター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 2GB/sの帯域幅を提供するx4 PCIExpress® Gen2インターフェイス
- 4つの独立したNEC/Renesas μPD720202ホスト・コントローラによるUSB3.0ポート
- オンボード5VDC安定化電源
- ユーザ設定可能な900mAと1500mAの電流制限
- ソフトウェアプログラム可能なポート単位の電源オン/オフ制御
- 信頼性の高いケーブル接続のためのケーブルロック機構をサポート
- Windows XP/7/8 および Linuxをサポート
- USB3.0仕様Rev.1.0 および Intel® xHCI仕様Rev.1.0に準拠
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
Neousys PCIe-USB380/340は、8ポート/4ポートUSB3.0ホストアダプタで、産業用およびビジョンアプリケーション専用に設計されています。USB3.0、またSuperSpeed USBは、USB2.0の10倍のデータ転送速度を実現する新しいバス技術であり、特に高速データストレージやイメージングデバイスに適しています。
通常のUSB3.0カードは、単一のUSB3.0コントローラで複数のポートを搭載しているため、マルチポート時のパフォーマンスが大幅に低下してしまいます。PCIe-USB380は、4つの独立したNEC/Renesas μPD720202USB3.0 ホストコントローラとx4 PCIExpress® Gen2インターフェースを搭載しており、4つのポートが同時に動作している場合も各ポートで最大5 Gbpsの通信速度を実現します。この通信速度の優位性に加え、外部のUSBデバイスに5VDCの電力を安定供給するための900mA/1500mA電流制限を設定可能なオンボードの5VDCの安定化電源を搭載しています。またエラー時のリカバリ用に、ポートごとにソフトウェアプログラム可能な電源オン/オフ制御もサポートしています。
PCIe-USB380/340は、ハイスピードな通信速度、産業用グレードの電源設計、そして信頼性の高いケーブル接続を兼ね備え、Windows XP/7/8、Linuxなどの多彩なオペレーティングシステムとUSB3.0デバイスを接続するインターフェイスに最適です。
| バスインターフェイス | 4レーン、Gen2 PCI ExpressインターフェイスPCI Expressベース仕様リビジョン2.0に準拠 |
|---|---|
| USBポート | PCIE-USB380 8x USB3.0ポート、USB2.0/1.1/1.0に対応 |
| USBコントローラ | ユニバーサル・シリアル・バス3.0仕様のリビジョン1.0に準拠した4つのNEC/Renesas μPD720202ホスト・コントローラインテル® xHCI仕様リビジョン1.0に準拠 |
| USBコネクタ | M2ネジ山付き 4xパネルUSB3.0 Type-Aコネクタケーブル固定点付き 4xオンボードUSB3.0 タイプAコネクタ |
| USBポートごとの電流制限 | ポートごとに設定可能な900mA/1500mAの電流制限 |
| 電力要件 | 最大2.0A @ 3.3V PCI Express バス経由 最大5.5A @ 12V PCI Express バス経由 |
| 動作温度 | 0 ～ 60℃ (周囲空気流あり) |
| サイズ | 167.7 m (W) × 111.2 mm (H) |
4つの独立したNEC/Renesas μPD720202ホストコントローラ
PCIe-USB380は、4つの独立したNEC/Renesas μPD720202USB3.0ホストコントローラとx4 PCIExpress® Gen2インターフェースにより、4つのポートが同時に動作している際に、各ポートに最大5 Gbpsの通信速度を実現することができます。
オンボードピンヘッダーによる選択可能な電流制限
PCIe-USB380/340は、外部USBデバイスに安定した5VDC電力を供給するための900mA/1500mA電流制限を設定可能なオンボードの5VDC安定化電源を搭載しています。
エラー時のリカバリ用にソフトウェアプログラム可能なポートごとの電源オン/オフ制御もサポートしています。
| PCIE-USB380 | 4ポート独立型USB3.0コントローラ搭載 8ポートUSB3.0ホストアダプタ |
|---|---|
| USB3-Cable-3M | USB3タイプA～Micro-Bケーブル ラッチ付きコネクタ 長さ3m |

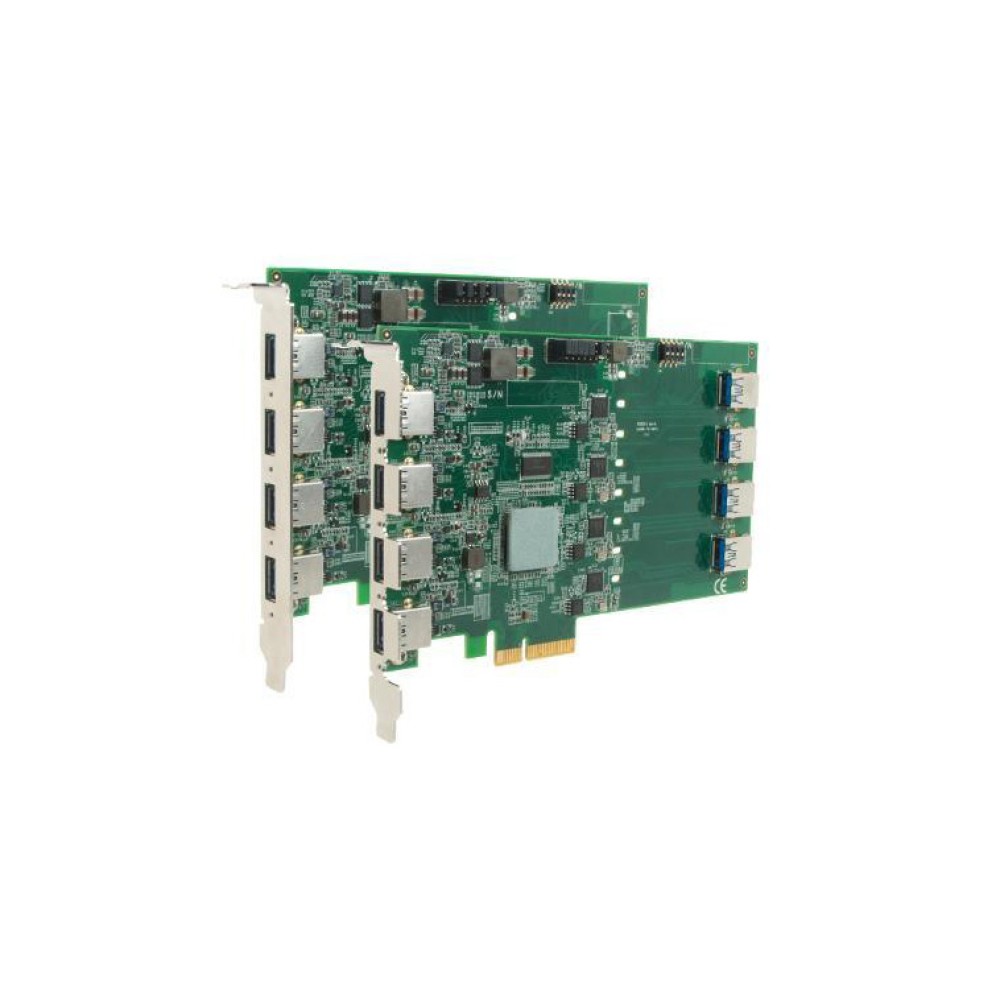

PCIe-USB380/340 製品一覧
| PCIE-USB380 | 4ポート独立型USB 3.0コントローラーを搭載した8ポートUSB 3.0ホストアダプター |
| PCIE-USB340 | 4ポート独立型USB 3.0コントローラーを搭載した4ポートUSB 3.0ホストアダプター |
