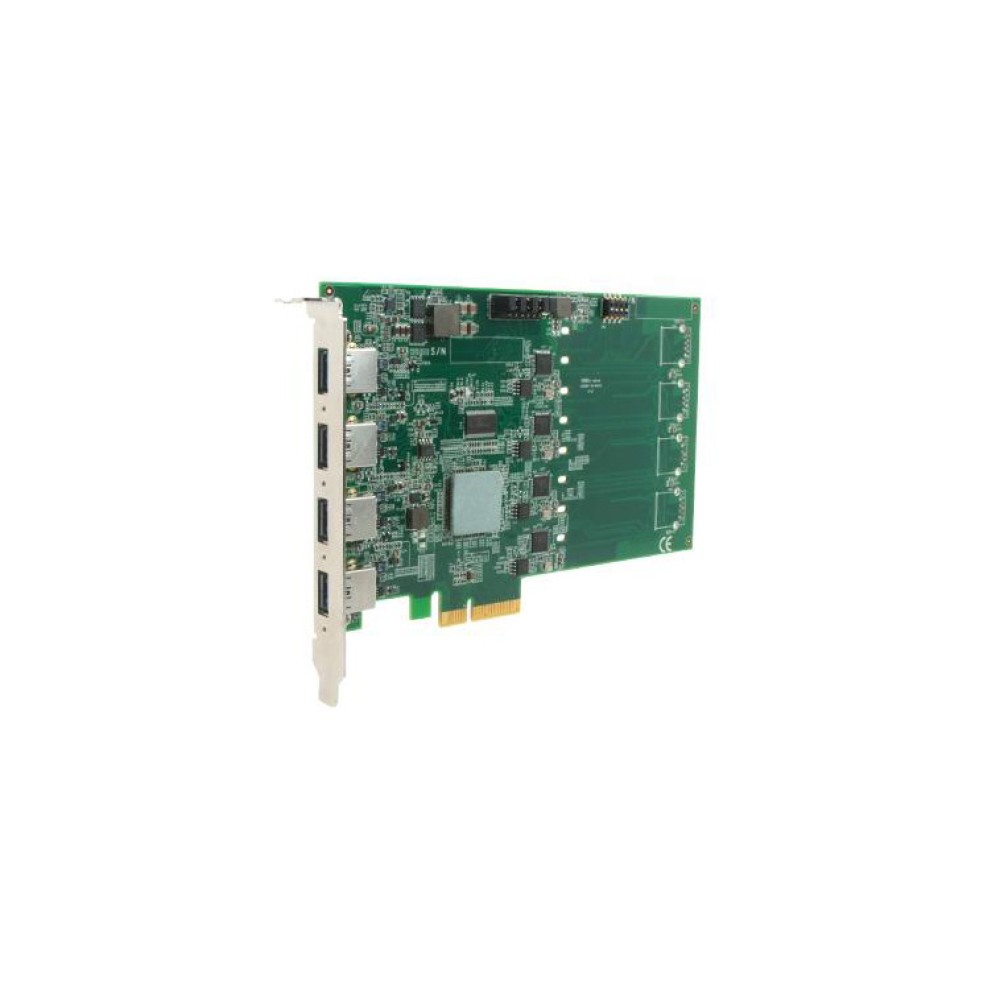

PCIE-USB340

4ポート独立型USB 3.0コントローラーを搭載した4ポートUSB 3.0ホストアダプター

販売終了

本製品は 販売を終了いたしました。

後継製品

主な製品特長

  • 2GB/sの帯域幅を提供するx4 PCIExpress® Gen2インターフェイス
  • 4つの独立したNEC/Renesas μPD720202ホスト・コントローラによるUSB3.0ポート
  • オンボード5VDC安定化電源
  • ユーザ設定可能な900mAと1500mAの電流制限
  • ソフトウェアプログラム可能なポート単位の電源オン/オフ制御
  • 信頼性の高いケーブル接続のためのケーブルロック機構をサポート
  • Windows XP/7/8 および Linuxをサポート
  • USB3.0仕様Rev.1.0 および Intel® xHCI仕様Rev.1.0に準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

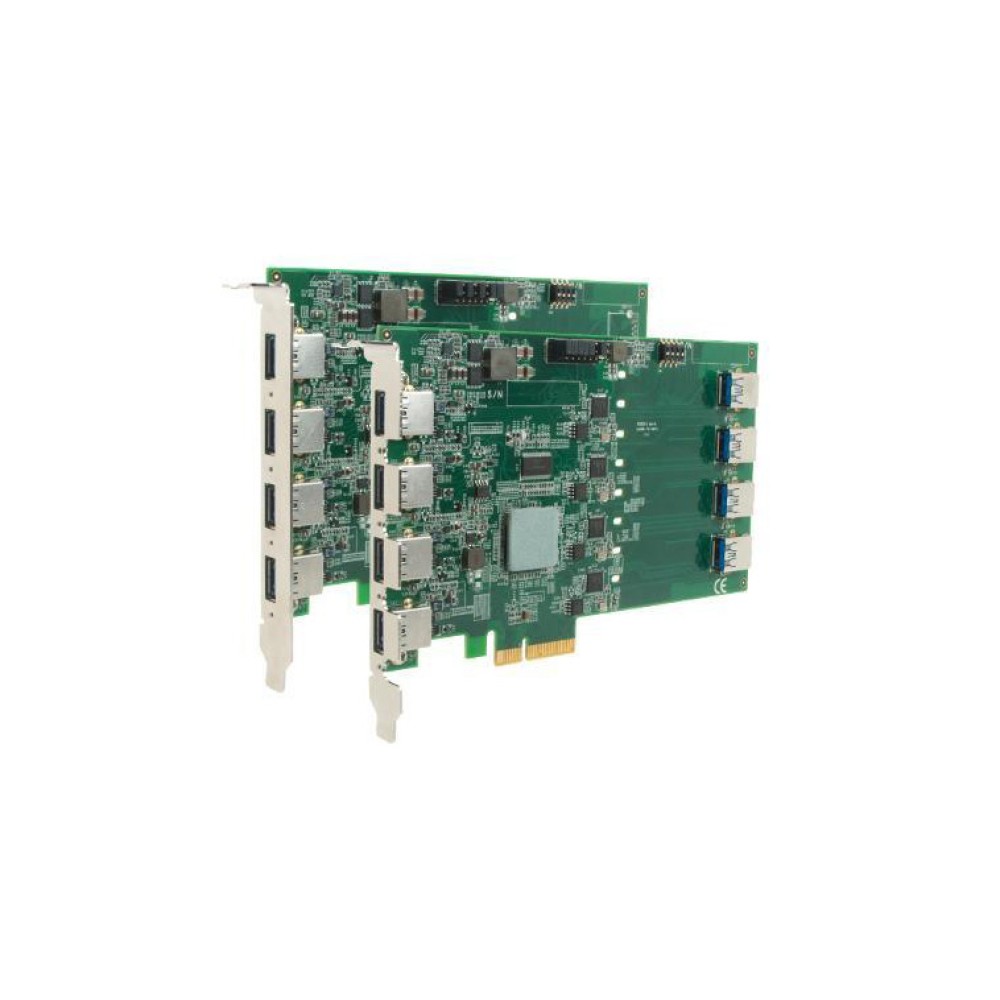

Neousys PCIe-USB380/340は、8ポート/4ポートUSB3.0ホストアダプタで、産業用およびビジョンアプリケーション専用に設計されています。USB3.0、またSuperSpeed USBは、USB2.0の10倍のデータ転送速度を実現する新しいバス技術であり、特に高速データストレージやイメージングデバイスに適しています。

通常のUSB3.0カードは、単一のUSB3.0コントローラで複数のポートを搭載しているため、マルチポート時のパフォーマンスが大幅に低下してしまいます。PCIe-USB380は、4つの独立したNEC/Renesas μPD720202USB3.0 ホストコントローラとx4 PCIExpress® Gen2インターフェースを搭載しており、4つのポートが同時に動作している場合も各ポートで最大5 Gbpsの通信速度を実現します。この通信速度の優位性に加え、外部のUSBデバイスに5VDCの電力を安定供給するための900mA/1500mA電流制限を設定可能なオンボードの5VDCの安定化電源を搭載しています。またエラー時のリカバリ用に、ポートごとにソフトウェアプログラム可能な電源オン/オフ制御もサポートしています。

PCIe-USB380/340は、ハイスピードな通信速度、産業用グレードの電源設計、そして信頼性の高いケーブル接続を兼ね備え、Windows XP/7/8、Linuxなどの多彩なオペレーティングシステムとUSB3.0デバイスを接続するインターフェイスに最適です。

バスインターフェイス4レーン、Gen2 PCI ExpressインターフェイスPCI Expressベース仕様リビジョン2.0に準拠
USBポートPCIE-USB340 4x USB3.0ポート、USB2.0/1.1/1.0に対応
USBコントローラユニバーサル・シリアル・バス3.0仕様のリビジョン1.0に準拠した4つのNEC/Renesas μPD720202ホスト・コントローラインテル® xHCI仕様リビジョン1.0に準拠
USBポートごとの電流制限ポートごとに設定可能な900mA/1500mAの電流制限
USBコネクタM2ネジ山付き 4xパネルUSB3.0 Type-Aコネクタ
電力要件最大2.0A @ 3.3V PCI Express バス経由
最大2.8A @ 12V PCI Express バス経由
動作温度0 ~ 60℃ (周囲空気流あり)
サイズ167.7 m (W) x 111.2 mm (H)

4つの独立したNEC/Renesas μPD720202ホストコントローラ

PCIe-USB380は、4つの独立したNEC/Renesas μPD720202USB3.0ホストコントローラとx4 PCIExpress® Gen2インターフェースにより、4つのポートが同時に動作している際に、各ポートに最大5 Gbpsの通信速度を実現することができます。

オンボードピンヘッダーによる選択可能な電流制限

PCIe-USB380/340は、外部USBデバイスに安定した5VDC電力を供給するための900mA/1500mA電流制限を設定可能なオンボードの5VDC安定化電源を搭載しています。

エラー時のリカバリ用にソフトウェアプログラム可能なポートごとの電源オン/オフ制御もサポートしています。

PCIE-USB3404ポート独立型USB3.0コントローラ搭載
4ポートUSB3.0ホストアダプタ
USB3-Cable-3MUSB3タイプA~Micro-Bケーブル
ラッチ付きコネクタ
長さ3m

PCIe-USB380/340 製品一覧

PCIE-USB380 4ポート独立型USB 3.0コントローラーを搭載した8ポートUSB 3.0ホストアダプター
PCIE-USB340 4ポート独立型USB 3.0コントローラーを搭載した4ポートUSB 3.0ホストアダプター
