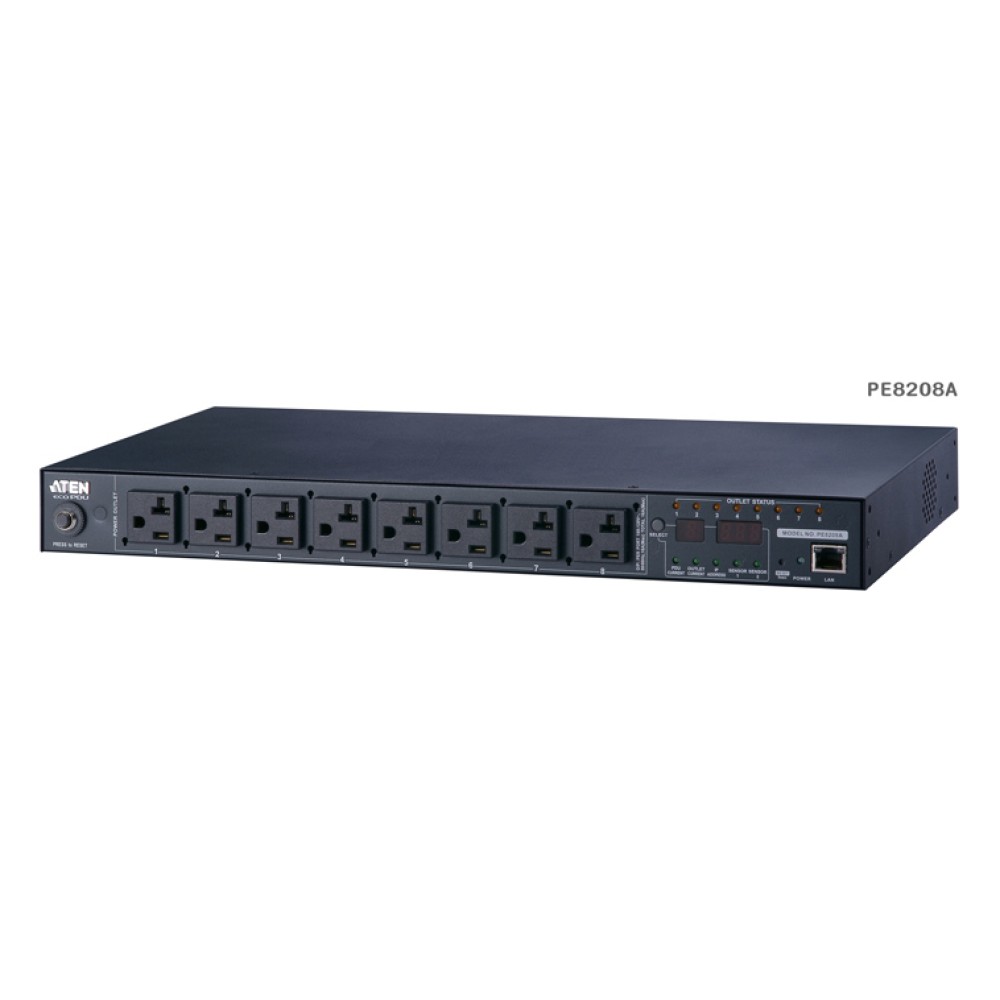

PE8208A

エネルギー管理機能搭載 8ポート eco PDU

主な製品特長

配電

  • リア側に1Uでラックマウントできる省スペース設計
  • アウトレットの形状 - NEMA 5-20R (15A兼用)
  • 3桁7セグメントのフロントパネルLEDで電流/IPアドレスを表示
  • リモートユーザはブラウザのWebページでアウトレット状態を監視可能
  • セーフシャットダウン対応
  • 電源を製品本体と各アウトレットで分離しているため、過電流状態でデバイスのブレーカーが作動してもユーザインターフェースにはアクセス可能

リモートアクセス

  • TCP/IPと製品内蔵10/100 Ethernetポートを使ったリモート電源制御
  • ネットワークインターフェース - TCP/IP、UDP、HTTP、HTTPS、SSL、SMTP、DHCP、NTP、DNS、10Base-T/100Base-TX 自動認識、Ping
  • eco PDU 電源管理 ソフトウェア「eco Sensor」対応
  • SNMP Manager v3対応

操作

  • アウトレットはリモートで個々に電源制御(ON、OFF、切断後再投入)が可能
  • 正しい順序で機器に電源を投入するために、各ポートに対して電源投入シーケンスと遅延時間の設定が可能
  • ブラウザベースのユーザインターフェースでセットアップや操作が簡単
  • 各種ブラウザに対応 (IE、Firefox、Chrome、Safari)
  • RTC対応 - 電源が入っていない間でもタイマーを継続稼働
  • 最大で8名のユーザと1名のアドミニストレーターのアカウントが作成可能

管理

  • アウトレットレベルで電源状態を測定
  • 電流やIPアドレスはアウトレットレベルでLED表示
  • 電流、電圧、キロワット時はリアルタイムでブラウザ画面に表示されるため、アウトレットレベルでの監視が可能
  • 電流や電圧のしきい値設定
  • アウトレットへの名前設定
  • ユーザのアウトレットアクセスはアウトレット単位で設定可能
  • イベントログ および Syslog対応
  • ファームウェアアップグレード対応
  • 多言語対応 - 日本語、英語、ドイツ語、中国語 (繁体字/簡体字)、フランス語、スペイン語、イタリア語

セキュリティ

  • 2段階のユーザレベルに対応
  • 強力なセキュリティ対策 - 強力なパスワード保護と高度な暗号化技術 - 128-bit SSL
  • 外部サーバによる認証に対応 - RADIUS

エネルギー管理 ソフトウェア 「eco Sensor」

  • 同一イントラネット内に設置されたすべてのPEデバイスを自動検出
  • 電力をリモートからリアルタイムで測定・監視
  • アウトレットをリモートからリアルタイムで管理
  • 環境センサを使ってリモートからリアルタイムでモニタリング
  • すべてのPEデバイスの位置表示と監視が可能
  • しきい値超過時にはSMTPやSyslogで警告通知
  • 電力分析レポート機能

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

PE8208Aは、インテリジェントPDUの機能にエネルギー管理の機能を付加した、8ポートeco PDUです。インテリジェントPDUが本来備えている、接続デバイスの電源遠隔制御、使用電力の計測、センサによる環境監視等の機能に加えて、ラック環境の使用エネルギーを効率化できる製品です。

使用エネルギーの分析には、エネルギー管理 ソフトウェア「eco Sensor」を使用します。この ソフトウェアはデータセンタにおける使用エネルギーを総合的に分析した上で、管理者が改善のために取るべきアクションを提示します。管理者はこの ソフトウェアから提示されたアクションを実行することによって、限りあるエネルギーを最大限に活用してデータセンタを運用することができます。

なお、本モデルのアウトレットはNEMAタイプ【NEMA 5-20R(15A兼用)】、入力電流は20A、入力電源は100Vで、環境監視はアウトレット単位で行います。

型番PE8208A
入力定格入力100V、50/60Hz、12A
入力用ケーブル (プラグ側)NEMA 5-15P
出力アウトレット形状NEMA 5-15R
個数8
定格出力ポート別100V、50/60Hz、12A
全ポート合計100V、50/60Hz、12A
監視単位アウトレット
電気仕様
定格入力電圧100V
最大入力電流20A (最大) /16A (ULディレーティング)
入力周波数50/60Hz

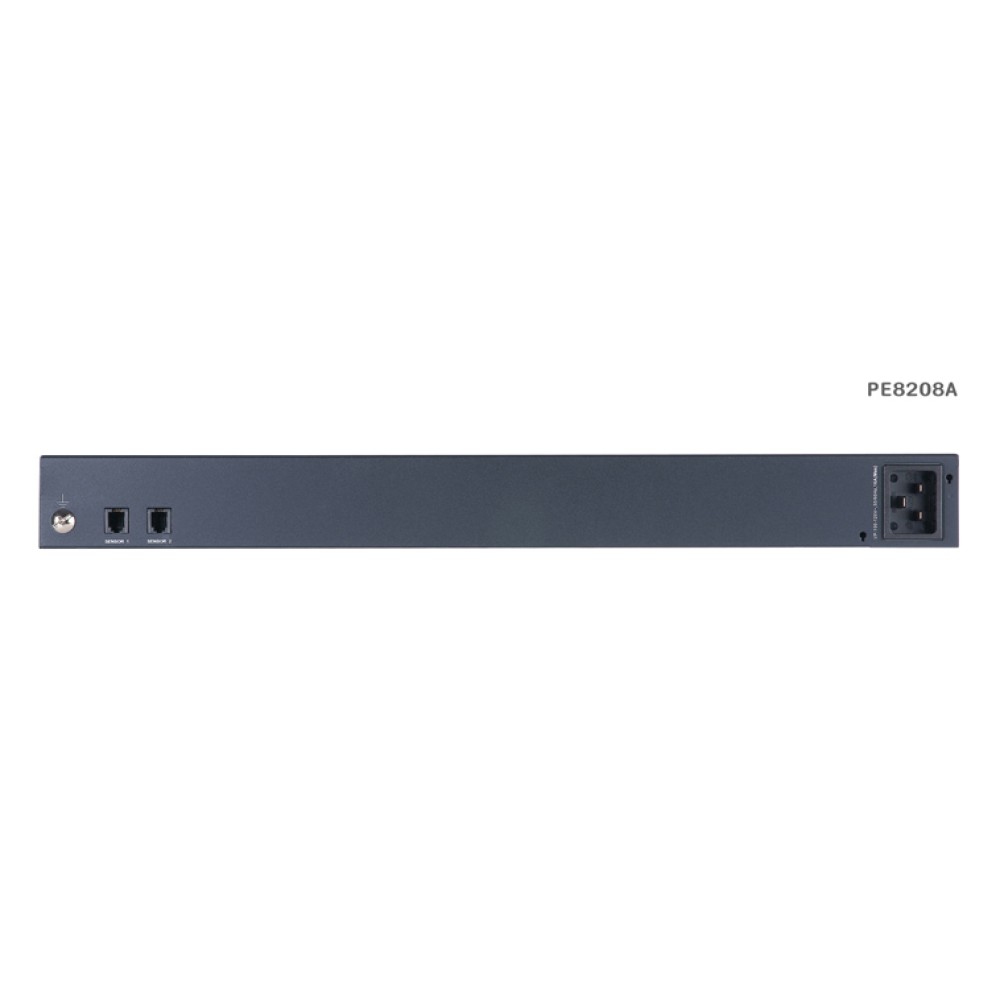

入力側インターフェース IEC 60320 C20×1
入力用電源ケーブル
(ソケット側) IEC 60320 C19
(プラグ側) NEMA L5-20P
アウトレットタイプ合計:NEMA 5-20R×8
定格出力電圧100V
最大出力電流 (アウトレット)NEMA 5-20R:20A (最大) /16A (ULディレーティング)
最大出力電流 (合計)20A (最大) /16A (ULディレーティング)
ブレーカー20A ノーヒューズブレーカー×1
計測アウトレット/バンクレベルの電流、電圧、VA、PF および KWh
アウトレット切替対応
環境センサーポート2
計測精度電圧:AC100~250V ±1%
電力:100W~最大許容範囲電力 ±2%
電流:0.1~1A ±0.1A、1~20A ±1%
スイッチ
リセットピンホール型スイッチ×1
電源ノンヒューズブレーカー×1
コネクタ
LANポートRJ-45メス×1
LED
アウトレットステータスオレンジ×8
選択1桁7セグメントデジタル表示×1
PDU電流/出力電流/IPグリーン×3
電流/IP3桁7セグメントデジタル表示×1
電源ブルー×1
10/100 Mbpsオレンジ/グリーン×1
リンクグリーン×1
センサーグリーン×2
ケース
ケース材料メタル
サイズ (W×D×H)433×221×44 mm
重量2.84 kg
動作環境
温度 (動作/保管)0~50℃/-20~60℃
湿度 (動作&保管)0~80% RH、結露なきこと
規格準拠
EMC認証FCC、その他は依頼による
安全性検証TUV-CB、cTUVus、PSE、その他は依頼による
同梱品 電源ケーブル×1
ラックマウントキット×1
ソフトウェアCD×1
クイックスタートガイド×1

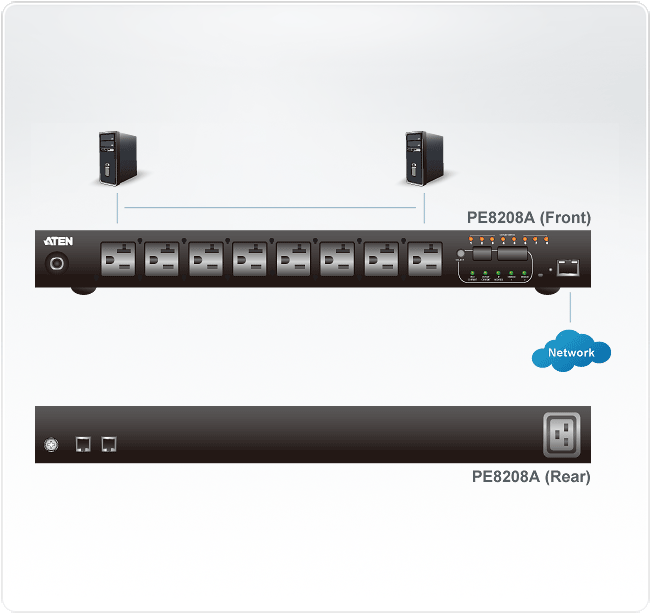

構成図

構成図
