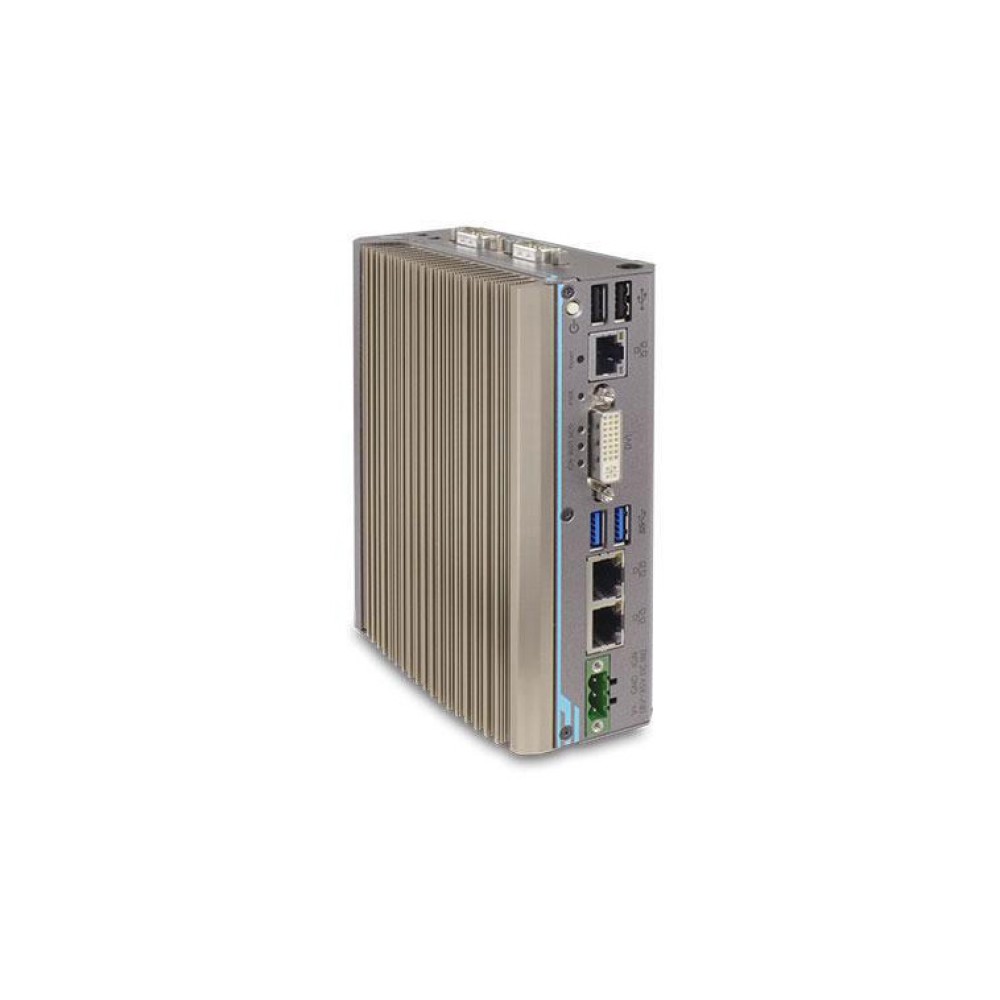

POC-300

Apollo Lake搭載,PoE+ポート・USB 3.0ポートを実装したコンパクトなファンレスPC

主な製品特長

  • Atom™ E3950 1.6/2.0 GHzクアッドコアプロセッサ搭載
  • 産業用ファンレス超小型組み込みコンピュータ, 動作温度 -25℃ ~ 70℃
  • 2x PoEポート
  • 2x USB 3.0ポート
  • 4x シリアルポート
  • ワイドレンジ電源入力 (8~35V)
  • 拡張バス Mini PCIe x1, MezIO x1

FCC

CE

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

POC-300シリーズには、最新のPentium® N4200およびAtom™ x7-E3950クアッドコアプロセッサが搭載されており、前世代のAtom™ E3845 CPUと比較して最大1.5倍のCPUパフォーマンスと3倍のGPUパフォーマンス向上を実現しています。

POC-300シリーズでは、DINレールマウントシャーシとフロントアクセス可能なI/Oを1つのウルトラコンパクトエンクロージャに組み合わせた精巧な設計を採用しています。 ギガビットイーサネット、USB 3.0/2.0、COMポート、mSATAストレージなどのI/Oを豊富に備え、設置面積はわずか5.6 × 15 × 11 cmと非常にコンパクトです。 IEEE 802.3at PoE+機能も3つのギガビットイーサネットポートのうち2つのポートで使用可能で、マシンビジョンや監視アプリケーション用のカメラに電力を供給できます。

またNeousysのMezIO™ インターフェースを搭載しており、汎用のMezIO™ モジュールを使用して簡単に機能拡張ができます。今までのNeousysのファンレスデザインの実績により、過酷な動作環境にも対応できます。豊富なI/O、高度なCPU、コンパクトサイズのPOC-300は、様々な産業アプリケーションに最適なファンレス組み込みコントローラです。

システム
プロセッサIntel® Atom™ E3950 1.6/2.0 GHz クアッドコアプロセッサ (POC-300/POC-310)
Intel® Pentium® N4200 1.1/2.5 GHz クアッドコアプロセッサ (POC-320/POC-3)
メモリ1x SODIMM ソケット DDR3L-1866, 最大8GB
グラフィックIntel® HD Graphics 505 (オンボード)
パネル I/O インターフェイス
イーサネット3x ギガビットイーサネットポート Intel® I210 GbE コントーラ
POEIEEE 802.3at PoE+ (ポート#2 とポート#3) POC-300 のみ
ビデオポートRGB/DVI アウトプット につき 1x DVIコネクタ

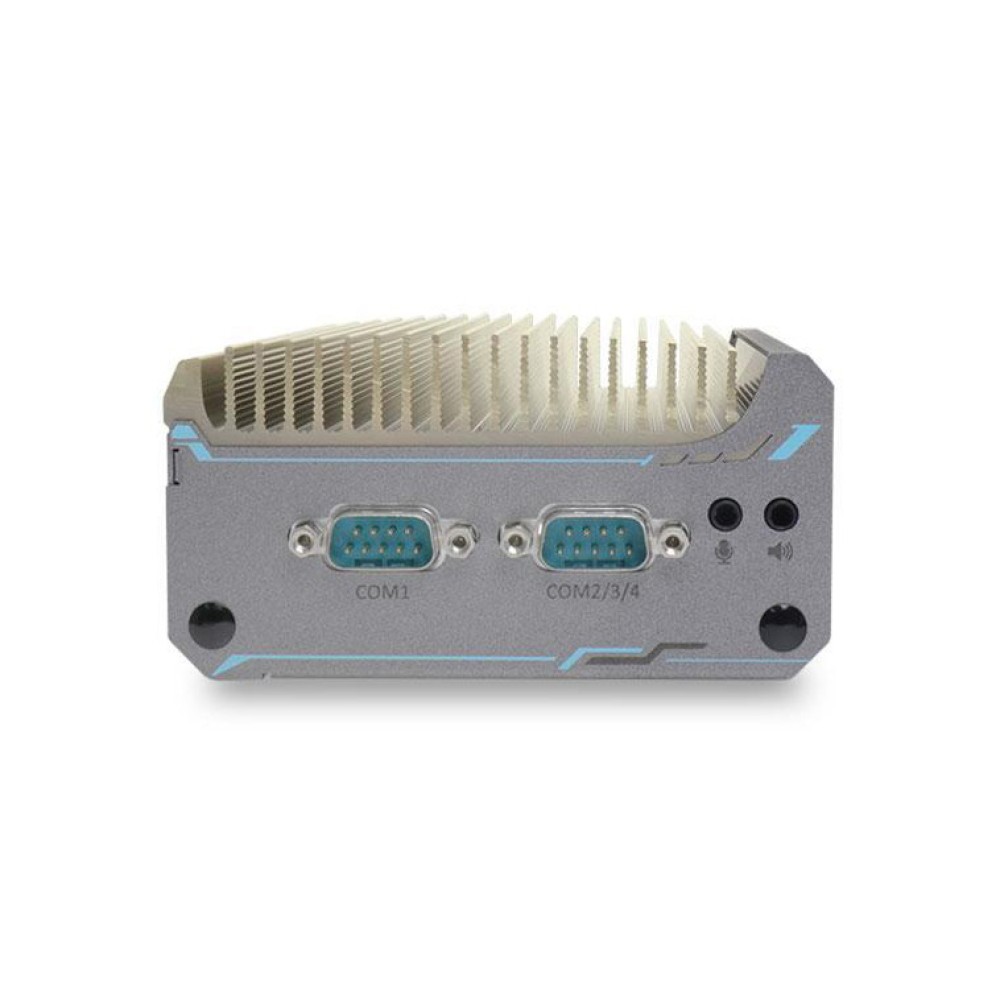

シリアルポート1x ソフトウェアプログラマブル RS-232/422/485 ポート (COM1)
3x 3-wire RS-232 ポート (COM2/3/4) または 1x RS-422/485 ポート (COM2)
USB2x USB 3.0 ポート
2x USB 2.0 ポート
オーディオ1x スピーカアウト
1x マイクロフォンイン
インターナル I/O インターフェイス
Mini-PCIe1x フルサイズ mini PCI Expressスロット (USIM socket)
ストレージインターフェイス
mSATA1x ハーフサイズ mSATA ポート
SATA1x SATA ポート (2.5" SSD/ HDD)
(MezIO-R11オプション)
メカニカル
サイズ56 × 108 × 153 mm
重量0.96kg

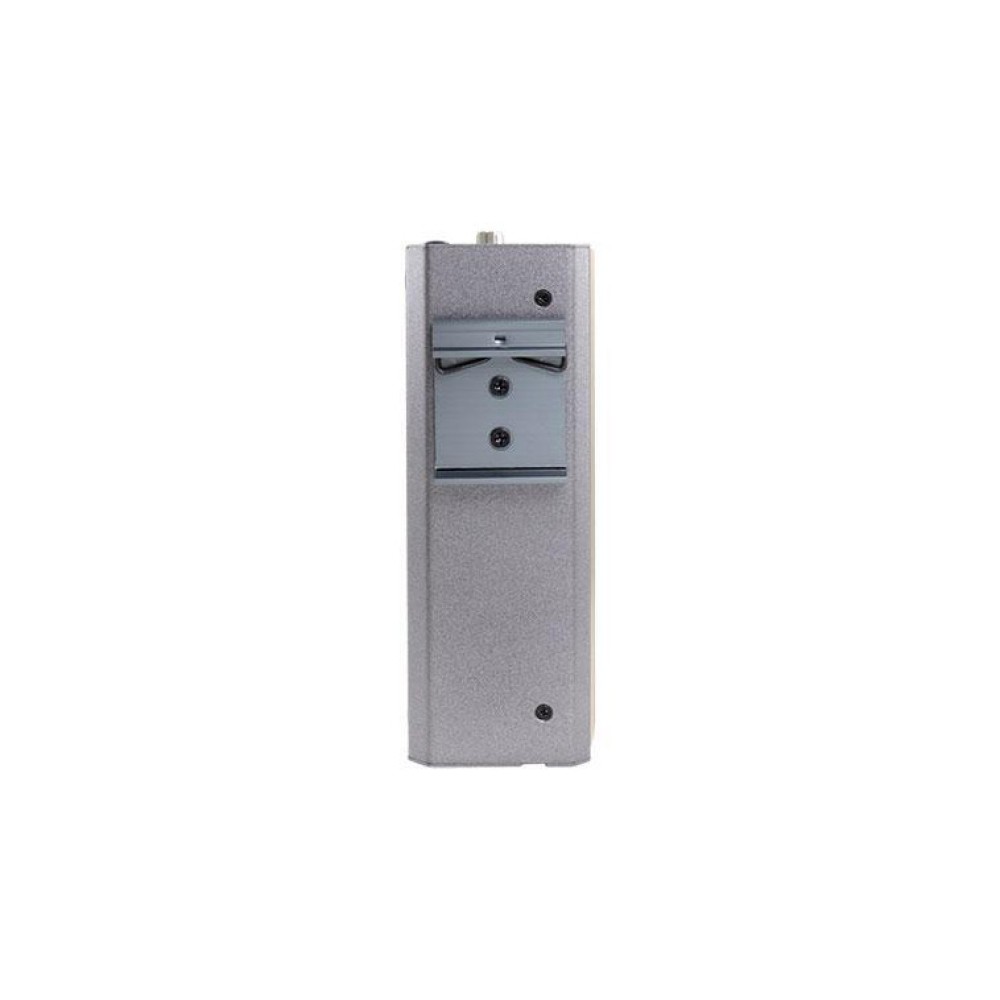

取り付けDIN-rail マウント
ウォールマウント (オプション)
環境
動作温度-25℃ ~ 70℃ (SSD, CPU負荷率100%)(1)(2)
-10℃ ~ 50℃ (HDD, CPU負荷率100%)(1)(2)
保管温度-40℃ ~ 85℃
相対湿度10% ~ 90% (結露なきこと)
耐振動動作時 5 Grms, 5-500 Hz, 3 Axes (SSD, IEC60068-2-64)
耐衝撃動作時 50 Grms, Half-sine 11 ms Duration (SSD, IEC60068-2-27)
EMCCE/FCC Class A, EN 55022/EN 55024/EN 55032
  1. CPU負荷率はIntel® Thermal Analysis Toolを使用して適用されております。
  2. サブゼロ動作温度の場合、ワイド温度対応のHDDドライブ または SSDが必要となります。

Apollo Lake Atom™ x7-E3950クアッドコアプロセッサ

最新のAtom™ x7-E3950クアッドコアプロセッサを搭載したPOC-300は、効率的なコンピューティングにより高速のメモリ速度 (より大きなメモリ帯域幅) をサポートします。従来のE3800シリーズプラットフォームに比べ、150%以上のCPUパフォーマンスと300%のGPUパフォーマンスを実現しています。

広い動作温度

POC-300は専門的な機械設計とCPUや他の部品からの熱を効率的に伝導するための効率的なサーマルパッドを搭載しています。POC-300は-25℃〜70℃の広い温度範囲下でも100%CPU負荷で動作可能です。

フロントアクセス可能なI/OおよびDINレールの取付設計

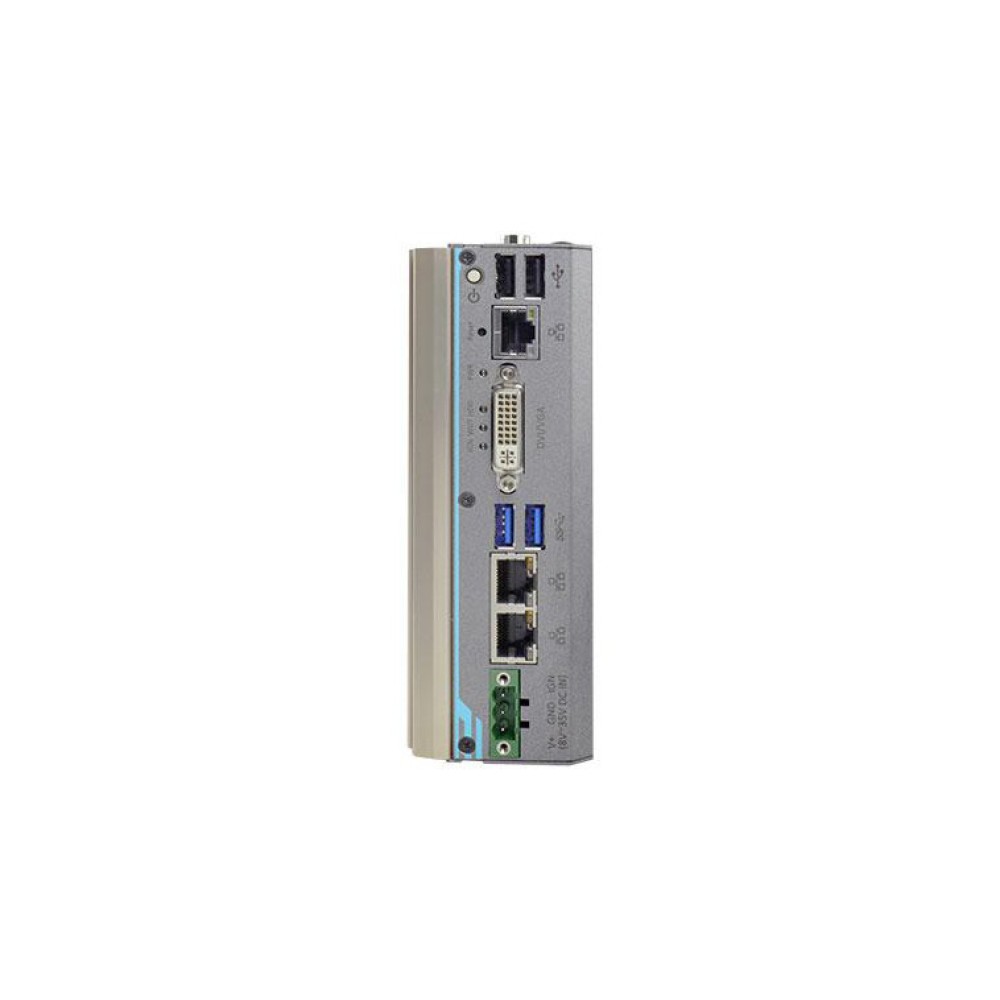

POC-300のフロントアクセス可能なI/Oポートには、PoE+、USB3.0、イーサネット、DVI、COMポートがあります。また、スペースが限られている環境でも使いやすく便利なDINレール取付用の設計になっています。

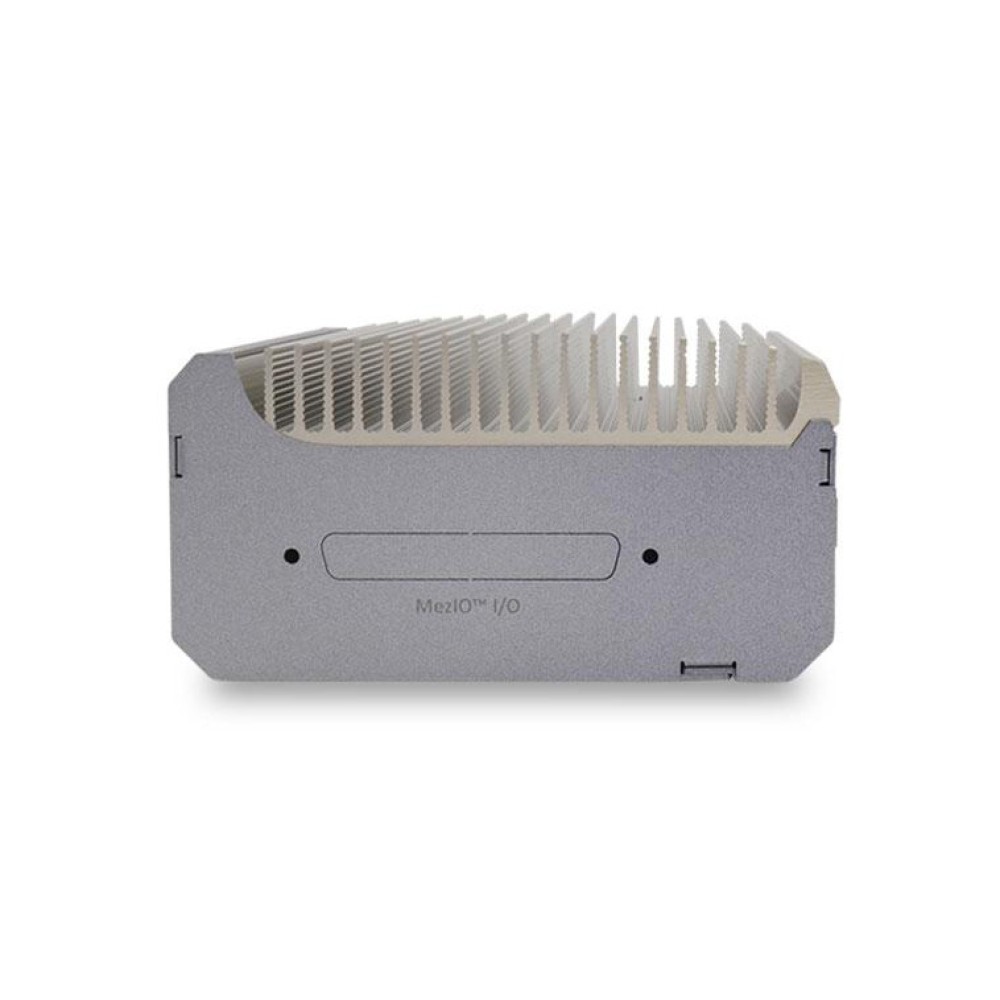

MezIO™ インターフェース

Neousys MezIO™ インターフェースは、高速コネクタを介してコンピュータ信号、電源レール、および制御信号を伝送します。 POC-300は、絶縁型デジタル入出力またはイグニッションパワーコントロールのRS-232/422/485から拡張または選べるMezIO™ ポートを1つ有しています。MezIO™ インターフェースは、アプリケーション指向の拡張モジュールで、組み込みシステムを専用アプリケーション用にカスタマイズするための、柔軟性があり費用対効果の高い方法です。

POC-300Intel® Apollo Lake Atom™ E3950 ウルトラコンパクト DIN-Rail コントローラ 1xGbE
2x PoE+
2x USB 3.0

MezIO™ モジュール

Neousys MezIO™ モジュールは、高速コネクタを介してコンピュータ信号、電源レール、および 制御信号を提供します。これはNeousys組み込みシステムを、RS-232/422/485、絶縁型DIO、CANバス、イグニションパワーコントロール、ストレージ拡張などのアプリケーション指向I/Oを持ったアプリケーション固有のシステムに変換します。

MezIO™ プリインストール版

MezIO-R11MezIO-R12
POC-300POC-301POC-302
POC-310POC-311POC-312
POC-320POC-321POC-322
POC-330POC-331POC-332

オプショナルアクセサリ

  • 64GB mSATA mini SSD, Windows 10 IoT 英語版プリインストール
  • 128GB mSATA mini SSD, Windows 10 IoT 英語版プリインストール
  • 12V, 60W AC/DC 電源アダプタ
  • ウォールマウントキット
  • 1-to-3 RS232ポートケーブル

Windows 10 IoTはMOQが必要となります。詳細はお問い合わせください。

POC-300シリーズ 製品一覧

POC-300 Apollo Lake搭載,PoE+ポート・USB 3.0ポートを実装したコンパクトなファンレスPC
POC-310 Apollo Lake搭載,PoE+ポート・USB 3.0ポートを実装したコンパクトなファンレスPC
POC-320 Apollo Lake搭載,PoE+ポート・USB 3.0ポートを実装したコンパクトなファンレスPC
POC-330 Apollo Lake搭載,PoE+ポート・USB 3.0ポートを実装したコンパクトなファンレスPC

日本語マニュアルはありますか?

Neousys Technology


申し訳ございませんが、日本語マニュアルのご用意はございません。英語マニュアルの提供となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.08.28

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

RoHS2対応してますか?

Neousys Technology


対応しております。
