POC-330
Apollo Lake搭載,PoE+ポート・USB 3.0ポートを実装したコンパクトなファンレスPC
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Atom™ E3950 1.6/2.0 GHzクアッドコアプロセッサ搭載
- 産業用ファンレス超小型組み込みコンピュータ, 動作温度 -25℃ ～ 70℃
- 2x PoEポート
- 2x USB 3.0ポート
- 4x シリアルポート
- ワイドレンジ電源入力 (8～35V)
- 拡張バス Mini PCIe x1, MezIO x1
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
POC-300シリーズには、最新のPentium® N4200およびAtom™ x7-E3950クアッドコアプロセッサが搭載されており、前世代のAtom™ E3845 CPUと比較して最大1.5倍のCPUパフォーマンスと3倍のGPUパフォーマンス向上を実現しています。
POC-300シリーズでは、DINレールマウントシャーシとフロントアクセス可能なI/Oを1つのウルトラコンパクトエンクロージャに組み合わせた精巧な設計を採用しています。 ギガビットイーサネット、USB 3.0/2.0、COMポート、mSATAストレージなどのI/Oを豊富に備え、設置面積はわずか5.6 × 15 × 11 cmと非常にコンパクトです。 IEEE 802.3at PoE+機能も3つのギガビットイーサネットポートのうち2つのポートで使用可能で、マシンビジョンや監視アプリケーション用のカメラに電力を供給できます。
またNeousysのMezIO™ インターフェースを搭載しており、汎用のMezIO™ モジュールを使用して簡単に機能拡張ができます。今までのNeousysのファンレスデザインの実績により、過酷な動作環境にも対応できます。豊富なI/O、高度なCPU、コンパクトサイズのPOC-300は、様々な産業アプリケーションに最適なファンレス組み込みコントローラです。
| システム | |
| プロセッサ | Intel® Atom™ E3950 1.6/2.0 GHz クアッドコアプロセッサ (POC-300/POC-310) Intel® Pentium® N4200 1.1/2.5 GHz クアッドコアプロセッサ (POC-320/POC-3) |
|---|---|
| メモリ | 1x SODIMM ソケット DDR3L-1866, 最大8GB |
| グラフィック | Intel® HD Graphics 505 (オンボード) |
| パネル I/O インターフェイス | |
| イーサネット | 3x ギガビットイーサネットポート Intel® I210 GbE コントーラ |
| POE | IEEE 802.3at PoE+ (ポート#2 とポート#3) POC-300 のみ |
| ビデオポート | RGB/DVI アウトプット につき 1x DVIコネクタ |

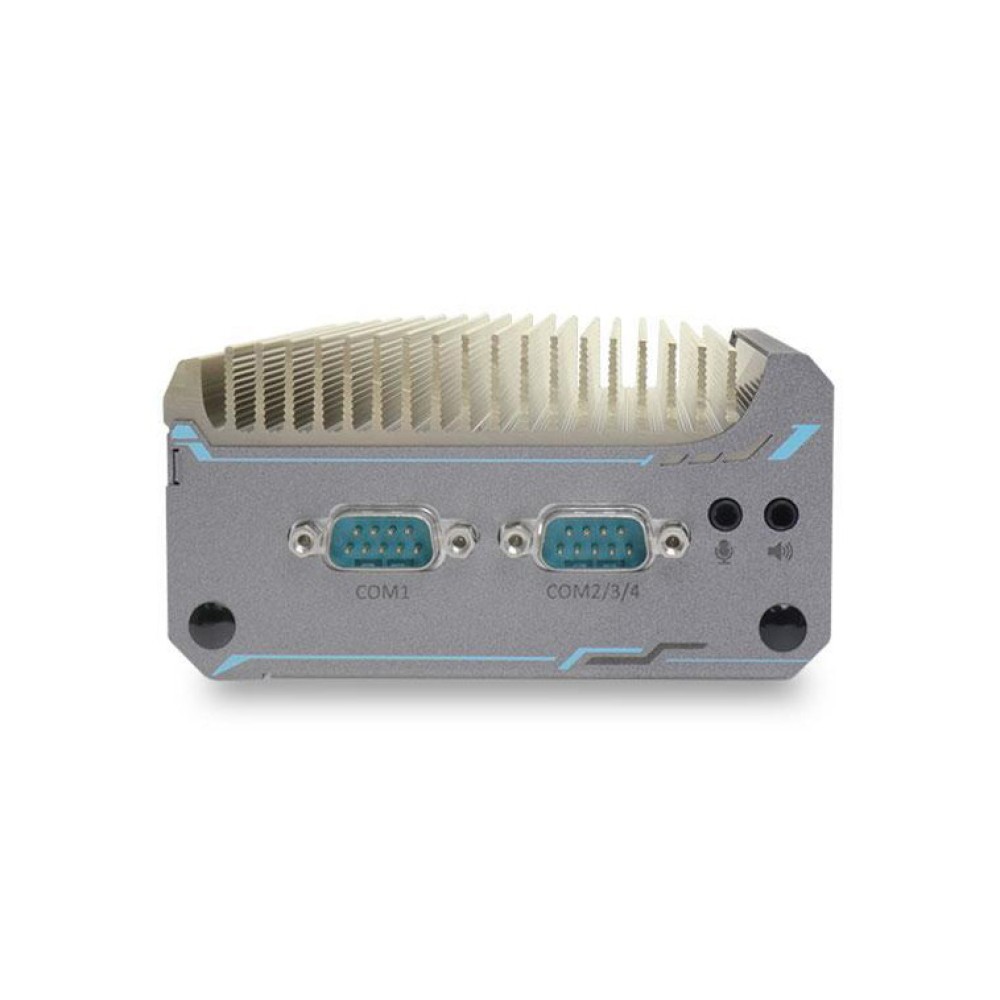

| シリアルポート | 1x ソフトウェアプログラマブル RS-232/422/485 ポート (COM1) 3x 3-wire RS-232 ポート (COM2/3/4) または 1x RS-422/485 ポート (COM2) |
| USB | 2x USB 3.0 ポート 2x USB 2.0 ポート |
| オーディオ | 1x スピーカアウト 1x マイクロフォンイン |
| インターナル I/O インターフェイス | |
| Mini-PCIe | 1x フルサイズ mini PCI Expressスロット (USIM socket) |
| ストレージインターフェイス | |
| mSATA | 1x ハーフサイズ mSATA ポート |
| SATA | 1x SATA ポート (2.5" SSD/ HDD) (MezIO-R11オプション) |
| メカニカル | |
| サイズ | 56 × 108 × 153 mm |
| 重量 | 0.96kg |
| 取り付け | DIN-rail マウント ウォールマウント (オプション) |
| 環境 | |
| 動作温度 | -25℃ ～ 70℃ (SSD, CPU負荷率100%)（1）（2） -10℃ ～ 50℃ (HDD, CPU負荷率100%)（1）（2） |
| 保管温度 | -40℃ ～ 85℃ |
| 相対湿度 | 10% ～ 90% (結露なきこと) |
| 耐振動 | 動作時 5 Grms, 5-500 Hz, 3 Axes (SSD, IEC60068-2-64) |
| 耐衝撃 | 動作時 50 Grms, Half-sine 11 ms Duration (SSD, IEC60068-2-27) |
| EMC | CE/FCC Class A, EN 55022/EN 55024/EN 55032 |
- CPU負荷率はIntel® Thermal Analysis Toolを使用して適用されております。
- サブゼロ動作温度の場合、ワイド温度対応のHDDドライブ または SSDが必要となります。
Apollo Lake Atom™ x7-E3950クアッドコアプロセッサ
最新のAtom™ x7-E3950クアッドコアプロセッサを搭載したPOC-300は、効率的なコンピューティングにより高速のメモリ速度 (より大きなメモリ帯域幅) をサポートします。従来のE3800シリーズプラットフォームに比べ、150%以上のCPUパフォーマンスと300%のGPUパフォーマンスを実現しています。
広い動作温度
POC-300は専門的な機械設計とCPUや他の部品からの熱を効率的に伝導するための効率的なサーマルパッドを搭載しています。POC-300は-25℃〜70℃の広い温度範囲下でも100%CPU負荷で動作可能です。

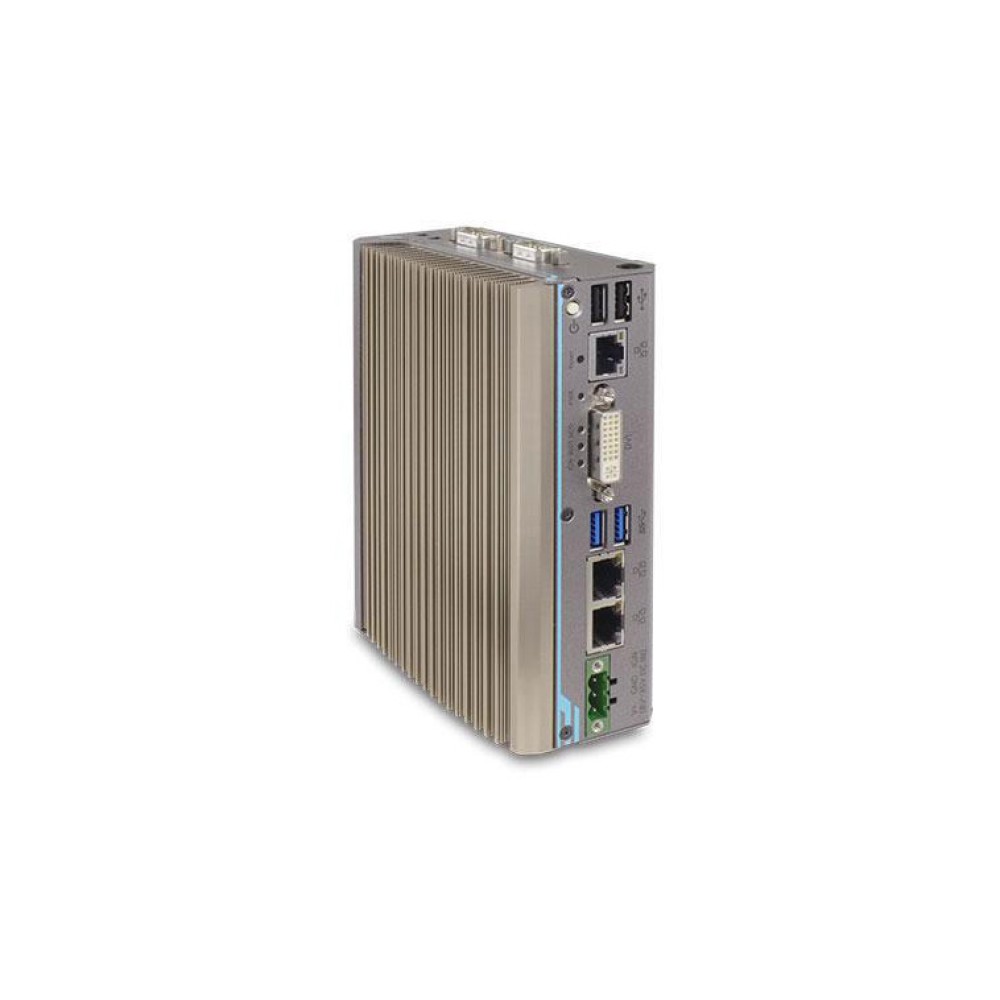

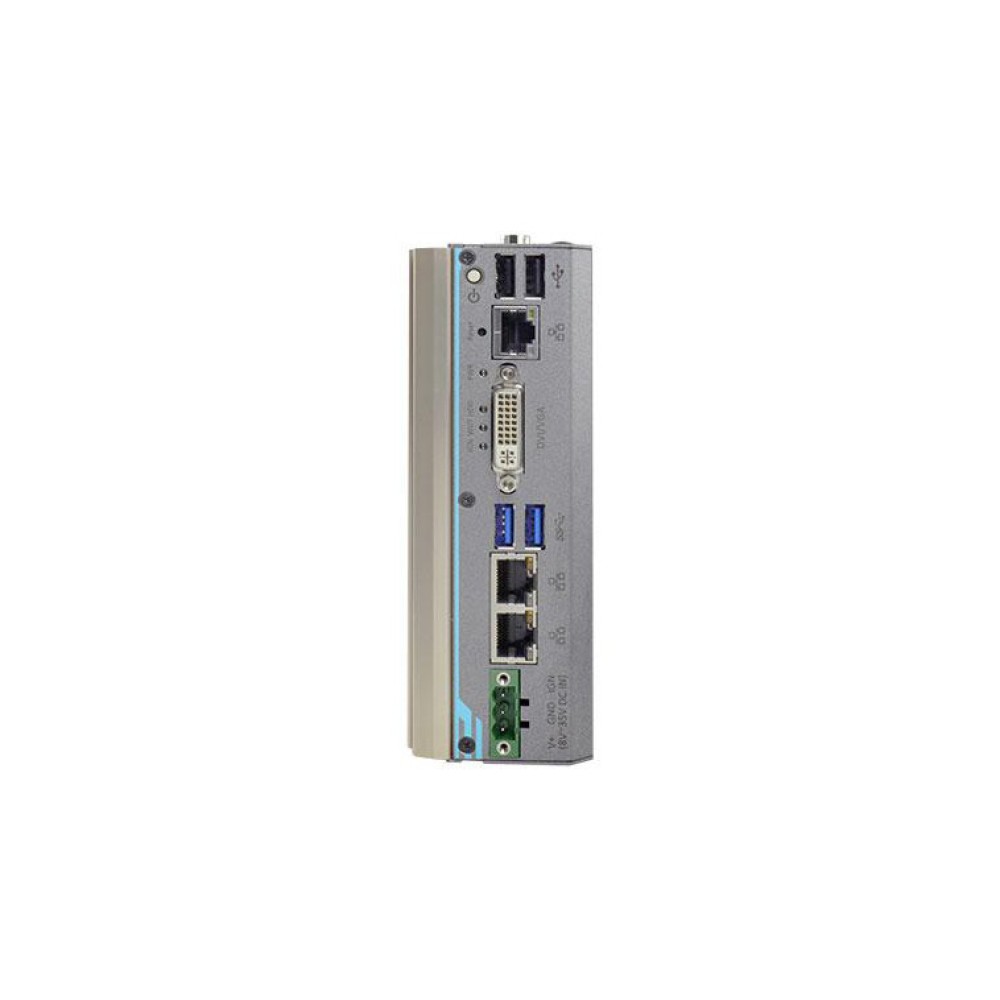

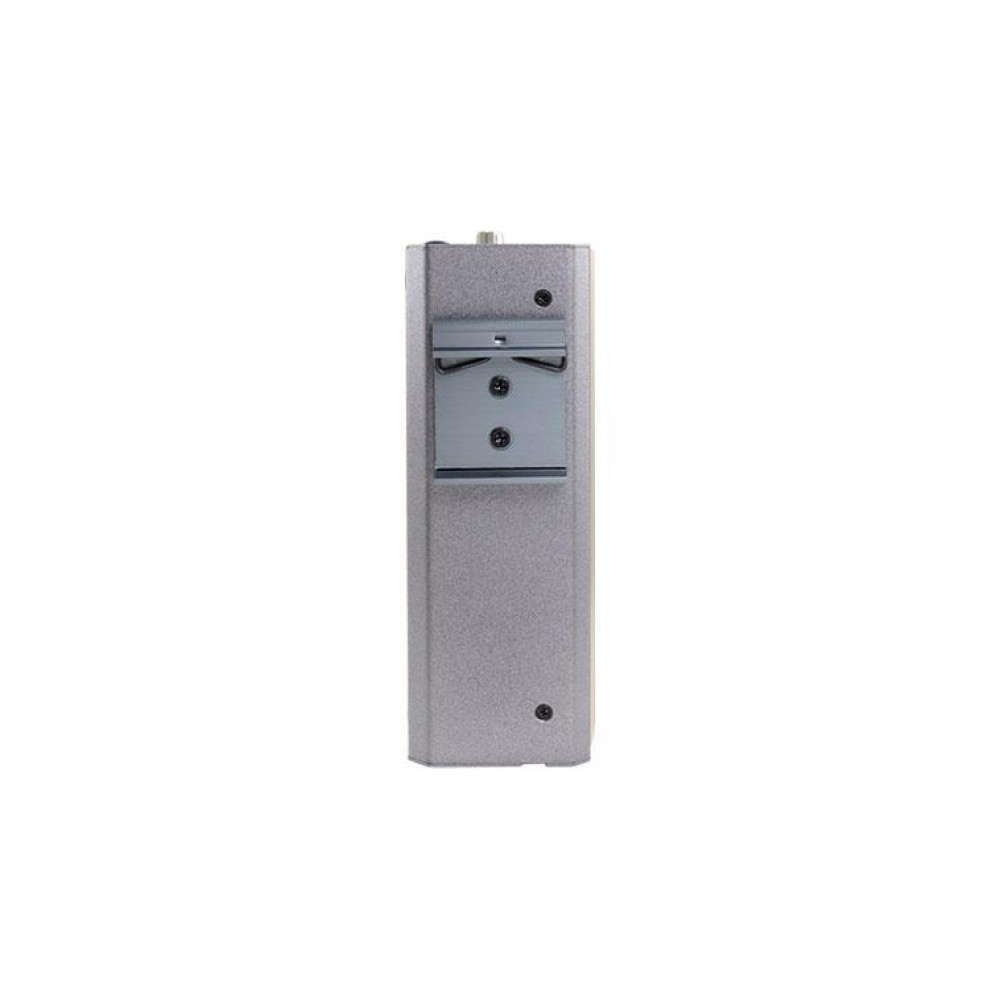

フロントアクセス可能なI/OおよびDINレールの取付設計
POC-300のフロントアクセス可能なI/Oポートには、PoE+、USB3.0、イーサネット、DVI、COMポートがあります。また、スペースが限られている環境でも使いやすく便利なDINレール取付用の設計になっています。

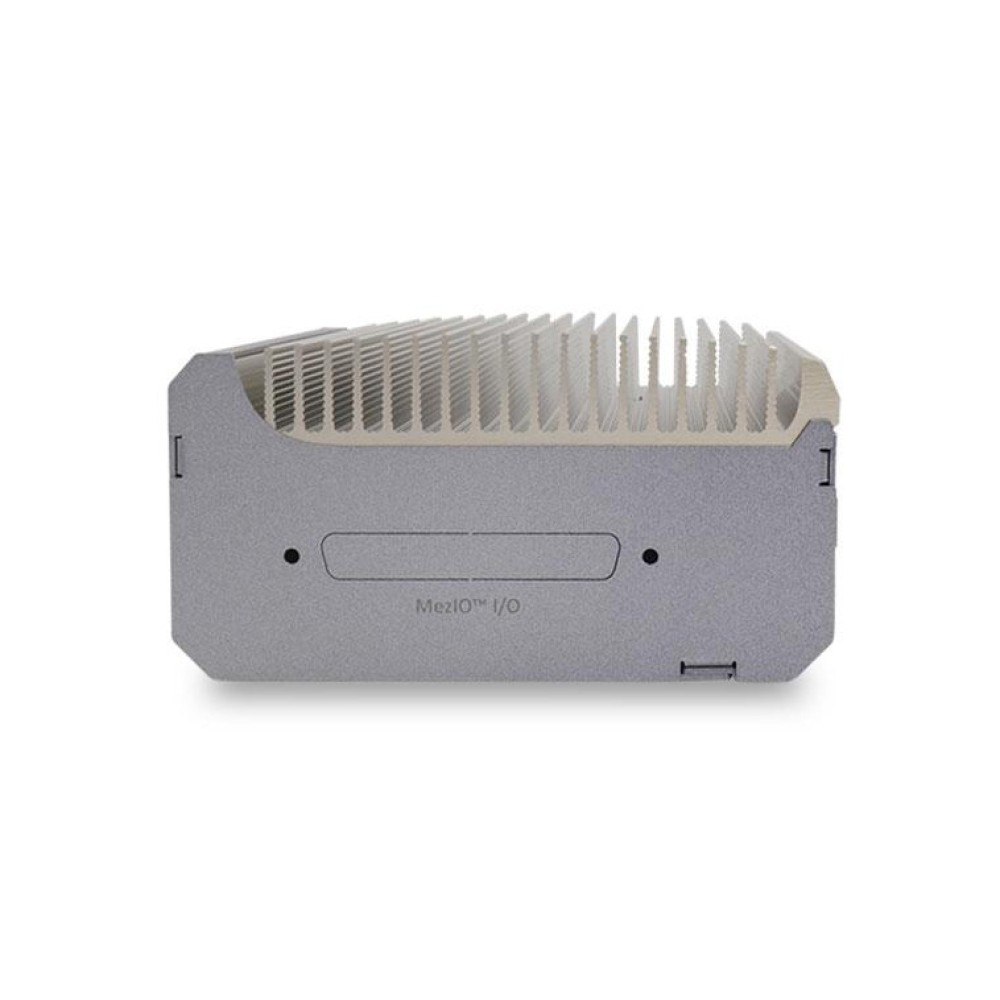

MezIO™ インターフェース
Neousys MezIO™ インターフェースは、高速コネクタを介してコンピュータ信号、電源レール、および制御信号を伝送します。 POC-300は、絶縁型デジタル入出力またはイグニッションパワーコントロールのRS-232/422/485から拡張または選べるMezIO™ ポートを1つ有しています。MezIO™ インターフェースは、アプリケーション指向の拡張モジュールで、組み込みシステムを専用アプリケーション用にカスタマイズするための、柔軟性があり費用対効果の高い方法です。
| POC-330 | Intel® Apollo Lake Pentium® N4200 ウルトラコンパクト DIN-Rail コントローラ 3x GbE and 2x USB 3.0 |
|---|
MezIO™ モジュール
Neousys MezIO™ モジュールは、高速コネクタを介してコンピュータ信号、電源レール、および 制御信号を提供します。これはNeousys組み込みシステムを、RS-232/422/485、絶縁型DIO、CANバス、イグニションパワーコントロール、ストレージ拡張などのアプリケーション指向I/Oを持ったアプリケーション固有のシステムに変換します。
MezIO™ プリインストール版
| MezIO-R11 | MezIO-R12 | |
|---|---|---|
| POC-300 | POC-301 | POC-302 |
| POC-310 | POC-311 | POC-312 |
| POC-320 | POC-321 | POC-322 |
| POC-330 | POC-331 | POC-332 |
オプショナルアクセサリ
- 64GB mSATA mini SSD, Windows 10 IoT 英語版プリインストール
- 128GB mSATA mini SSD, Windows 10 IoT 英語版プリインストール
- 12V, 60W AC/DC 電源アダプタ
- ウォールマウントキット
- 1-to-3 RS232ポートケーブル
Windows 10 IoTはMOQが必要となります。詳細はお問い合わせください。
