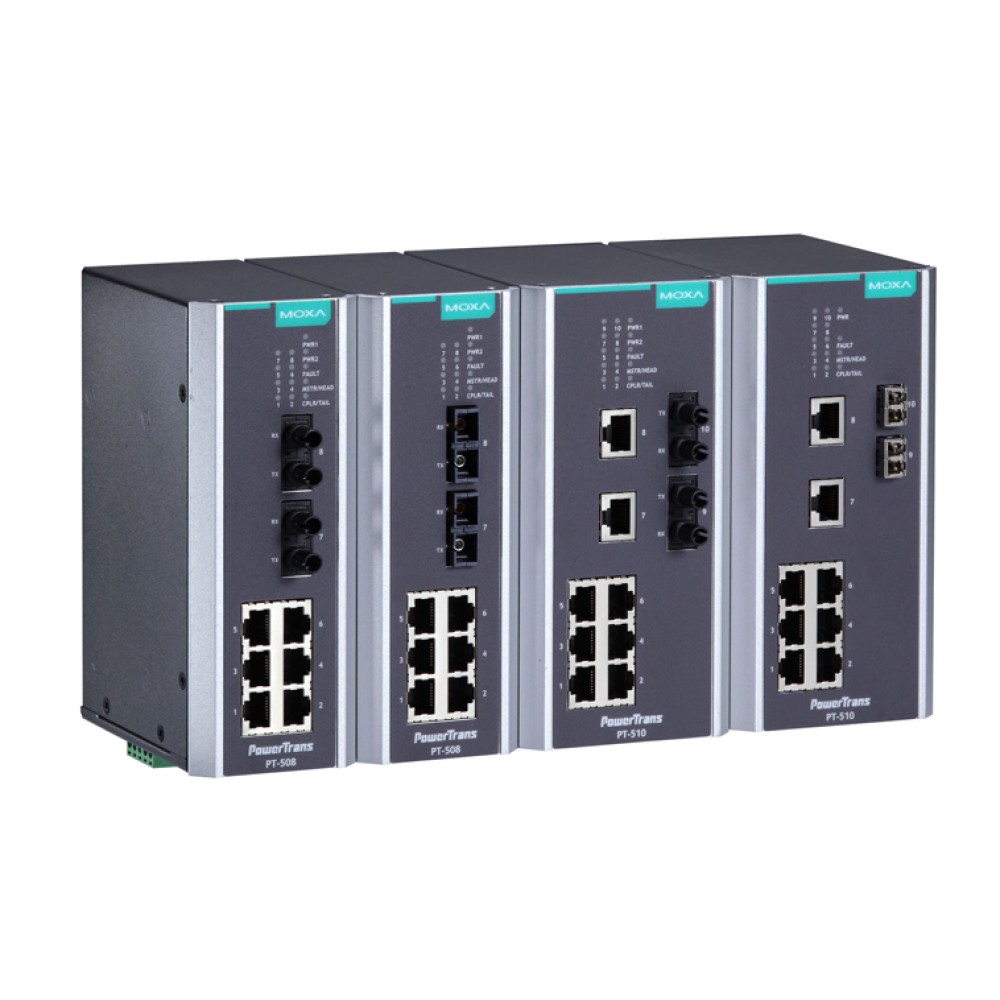

PT-510-SS-LC-HV

IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ

主な製品特長


  • 主なマネージド機能の迅速なコンフィギュレーションを行うためのコマンドラインインターフェース(CLI)*
  • IPv6 Ready logoアワード (IPv6 Logo Committee認証)
  • ソフトウェアベースIEEE 1588 PTP V2*(精密時間プロトコル)ネットワークの精密時間同期
  • VLAN Unaware:特定のデバイスを受信するための優先タグ付フレームをサポート
  • 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
  • EtherNet/IP* およびModbus/TCP産業イーサネットプロトコルサポート
  • Modbus/TCP産業イーサネットプロトコルサポート
  • Turbo Ring、Turbo Chain(リカバリタイム< 20 ms)、RSTP/STPネットワークリダンダンシ
  • IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
  • IEEE 802.3ad, LACPによる最適な帯域幅の使用
  • 予期できないネットワークステータスを防止する帯域幅管理
  • MACアドレスに基づいた認証のないアクセスをブロックするためのポートロックポート機能
  • オンラインデバッギングのためのマルチポートミラーリング
  • 異常発生時のE-mail、リレイ出力を介した自動警報
  • RMONによる効率的なネットワークの監視およびプロアクティブな能力
  • 接続されたデバイスのIPアドレスの自動リカバリ
  • ラインスワップファーストリカバリ
  • Webブラウザ、Telnet/シリアルコンソール、CLI*、Windowsユーティリティ、ABC-01自動バックアップによるコンフィギュレーション
  • MXview産業用ネットワークマネージメント使用可能
* 2011、Q3予定

サイバーセキュリティ機能

  • マルチプルレベルのセキュリティを備えたユーザパスワードが無認証のコンフィギュレーションに対して保護します
  • SSH/HTTPSがパスワードとデータを暗号化するために使用します
  • 802.1xポートベースネットワークアクセスコントロールによりスイッチポートをロックするので認証されたクライアントだけがポートをアクセス可能にします
  • ネットワークトラフィックをブロックするために1つ以上のポートをディセーブルします
  • 802.1Q VLANが選択されたスイッチポート間で送信されたトラフィックを論理上分割します
  • セキュアーのスイッチポートが特定のデバイスおよび/またはMACアドレスのみポートをアクセスできます
  • Radius/TACACS+が中央ロケーションからパスワードを管理可能です
  • SNMPv3が暗号化された認証とアクセスセキュリティを提供します

FCC

CE

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • シリーズ
  • FAQ


PowerTrans PT-510スイッチは、電力変電所オートメーションシステム(IEC 61850-3、IEEE 1613)の厳しい要求に適応する設計がされています。PowerTrans PT-510は、オプティカルファイバ・ファストイーサネットバックボーン、リダンダントリング、24/48 VDCまたは110/220V DC/VACアイソレートリダンダント電源をサポートすることにより通信の信頼性の向上およびケーブル/ワイヤリングコストの低減を図ることができます。更に、DINレールおよびウォールマウント設計のPT-508は、電力配電アプリケーションに最適な10ファストイーサネットポートをサポートしているのでネットワーク計画を容易にできると共に優れた柔軟性を提供します。

テクノロジ
規格 IEEE 802.3 (10BaseT)
IEEE 802.3u (100BaseT(X)、100BaseFX)
IEEE 802.3ab (1000BaseT(X))
IEEE 802.3z (1000BaseX)
IEEE 802.3x (フローコントロール)
IEEE 802.1D (スパニングツリープロトコル)
IEEE 802.1W (ラピッドSTP)
IEEE 802.1Q (VLANタギング)
IEEE 802.1p (Class of Service)
IEEE 802.1X (認証)
IEEE 802.3ad (LACPによるポートトランク)
IEEE 802.1s* (マルチスパニングツリープロトコル) *2011 Q3予定
プロトコル IGMPv1/v2、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、BootP、 TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、SSH、Syslog、 DHCP Option 66/67/82、LLDP、Modbus/TCP、IEEE 1588 PTP V2*、IPv6、SNMP Inform
MIB MIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9
フロー制御 IEEE 802.3x フロー制御、バックプレッシャーフロー制御

スイッチプロパティ
プライオリティキュー 4
最大VLAN利用数 64
VLAN IDレンジ VID 1~4094
IGMPグループ 256
MACテーブルサイズ 8 K
パケットバッファーサイズ 1 Mbit

インターフェース
RJ45ポート 10/100BaseT(X) オートネゴシエーションスピード、F/H デュープレックスモード およびオートMDI/MDI-X 接続
ファイバーポート 100BaseFX ポート(SC/ST/LC/MTRJ コネクタ)
コンソールポート RS-232C (RJ45)
LED表示 PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL
アラーム接点 1 リレイ出力、電流容量1 A @ 24 VDC

電源
入力電圧 ・24 VDC (18~36 V)
・48 VDC (36~72 V)
・110/220 VDC/VAC (88~300 VDC、85~264 VAC)
入力電流 (すべてのポートはファイバーに装備)
・Max. 0.425 A @ 24 VDC
・Max. 0.19 A @ 48 VDC
・Max. 0.105/0.053 A @ 110/220 VDC
・Max. 0.086/0.044 A @ 110/220 VAC
過電流保護
接続 5ピンターミナルブロック
逆極性保護

メカニカル
ハウジング IP40保護
サイズ 80 x 160 x 110 mm
重さ 1210 g
インストレーション DINレールマウンティング、ウォールマウンティング (オプションキット)

環境
動作温度 -40~85℃、コールドスタート要求最小100 VAC @ -40℃
保管温度 -40~85℃
相対湿度 5~95% (結露なきこと)

規格および認証
安全 UL 508 (申請中)
EMI FCC Part 15 Subpart B Class A、EN 55022 Class A
電力オートメーション IEC 61850-3、IEEE 1613

保証
保証期間 5 年
詳細 Moxa社 製品保証方針

PT-510-SS-SC-24 IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/SCコネクタ、1 アイソレート電源(24 VDC)、動作温度-40~85℃
PT-510-SS-SC-48 IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/SCコネクタ、1 アイソレート電源(48 VDC)、動作温度-40~85℃
PT-510-MM-SC-24 IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/SCコネクタ、1 アイソレート電源(24 VDC)、動作温度-40~85℃
PT-510-MM-SC-48 IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/SCコネクタ、1 アイソレート電源(48 VDC)、動作温度-40~85℃
PT-510-MM-ST-24 IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/STコネクタ、1 アイソレート電源(24 VDC)、動作温度-40~85℃
PT-510-MM-ST-48 IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/STコネクタ、1 アイソレート電源(48 VDC)、動作温度-40~85℃
PT-510-SS-LC-24 IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/LCコネクタ、1 アイソレート電源(24 VDC)、動作温度-40~85℃
PT-510-SS-LC-48 IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/LCコネクタ、1 アイソレート電源(48 VDC)、動作温度-40~85℃
PT-510-2MTRJ-24
(※販売終了)
IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/MTRJコネクタ、1 アイソレート電源(24 VDC)、動作温度-40~85℃
PT-510-MM-LC-24 IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/LCコネクタ、1 アイソレート電源(24 VDC)、動作温度-40~85℃
PT-510-MM-LC-48 IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/LCコネクタ、1 アイソレート電源(48 VDC)、動作温度-40~85℃

※PT-510-2MTRJ-24は販売を終了いたしました。

PT-510シリーズ 製品一覧

PT-510-2MTRJ-24 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-MM-LC-24 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-MM-LC-48 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-MM-SC-24 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-MM-SC-48 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-MM-ST-24 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-MM-ST-48 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-SS-LC-24 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-SS-LC-48 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-SS-SC-24 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-SS-SC-48 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-MM-LC-HV IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-MM-SC-HV IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-MM-ST-HV IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-SS-LC-HV IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-SS-SC-HV IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-3S-SC-24 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-3S-SC-48 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-3S-SC-HV IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-4M-ST-24 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-4M-ST-48 IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
PT-510-4M-ST-HV IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.14

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

中国版RoHS2対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.10.15

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH対応してますか?

Moxa


対応しております。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

原産国を教えてください。

Moxa


基本的には台湾で作られていますが、OEM品やパーツは中国の場合もございます。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

製品保証期間はどれくらいでしょうか。

Moxa


以下のURLをご参照ください。
Moxa Warranty Policy

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

RoHS2に対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH規則に対応していますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

chemSHERPAの調査は可能ですか?

Moxa


調査可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

含有物質調査の依頼は可能ですか?

Moxa


調査内容によって対応可否が異なるため、都度ご相談ください。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

グリーン調達の調査は可能ですか?

Moxa


調査内容によって対応可否が異なるため、都度ご相談ください。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングはメタルケーブル、光ケーブル混在可能ですか?

Moxa


混在可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボチェーンはメタルケーブル、光ケーブル混在可能ですか?

Moxa


混在可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングV1とV2の混在可能ですか?

Moxa


混在できません。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングとターボチェーンを組み合わせることは可能でしょうか?

Moxa


ターボリングで構成したネットワークにターボチェーンで増設することは可能です。
