PT-510-MM-LC-24
IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 主なマネージド機能の迅速なコンフィギュレーションを行うためのコマンドラインインターフェース（CLI）*
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- ソフトウェアベースIEEE 1588 PTP V2*(精密時間プロトコル)ネットワークの精密時間同期
- VLAN Unaware：特定のデバイスを受信するための優先タグ付フレームをサポート
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- EtherNet/IP* およびModbus/TCP産業イーサネットプロトコルサポート
- Modbus/TCP産業イーサネットプロトコルサポート
- Turbo Ring、Turbo Chain(リカバリタイム< 20 ms)、RSTP/STPネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- IEEE 802.3ad, LACPによる最適な帯域幅の使用
- 予期できないネットワークステータスを防止する帯域幅管理
- MACアドレスに基づいた認証のないアクセスをブロックするためのポートロックポート機能
- オンラインデバッギングのためのマルチポートミラーリング
- 異常発生時のE-mail、リレイ出力を介した自動警報
- RMONによる効率的なネットワークの監視およびプロアクティブな能力
- 接続されたデバイスのIPアドレスの自動リカバリ
- ラインスワップファーストリカバリ
- Webブラウザ、Telnet/シリアルコンソール、CLI*、Windowsユーティリティ、ABC-01自動バックアップによるコンフィギュレーション
- MXview産業用ネットワークマネージメント使用可能
サイバーセキュリティ機能
- マルチプルレベルのセキュリティを備えたユーザパスワードが無認証のコンフィギュレーションに対して保護します
- SSH/HTTPSがパスワードとデータを暗号化するために使用します
- 802.1xポートベースネットワークアクセスコントロールによりスイッチポートをロックするので認証されたクライアントだけがポートをアクセス可能にします
- ネットワークトラフィックをブロックするために1つ以上のポートをディセーブルします
- 802.1Q VLANが選択されたスイッチポート間で送信されたトラフィックを論理上分割します
- セキュアーのスイッチポートが特定のデバイスおよび/またはMACアドレスのみポートをアクセスできます
- Radius/TACACS＋が中央ロケーションからパスワードを管理可能です
- SNMPv3が暗号化された認証とアクセスセキュリティを提供します
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ

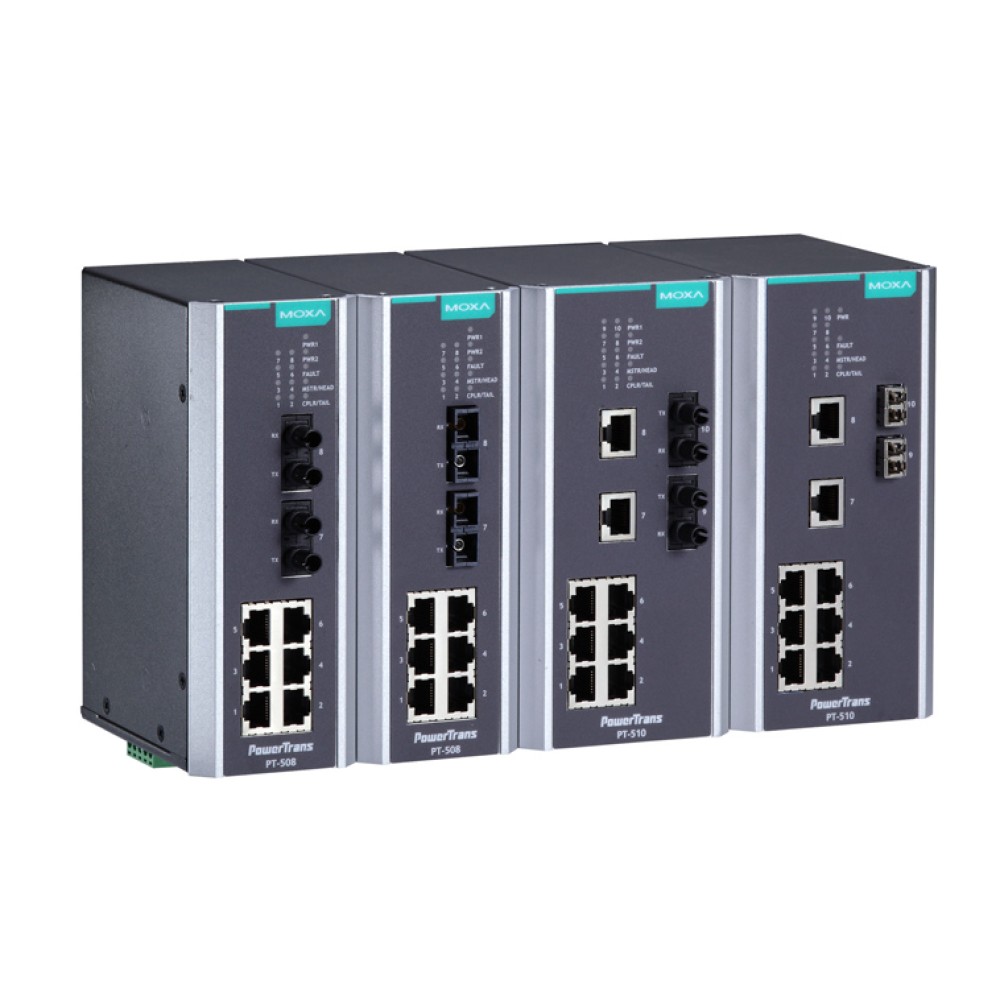

PowerTrans PT-510スイッチは、電力変電所オートメーションシステム(IEC 61850-3、IEEE 1613)の厳しい要求に適応する設計がされています。PowerTrans PT-510は、オプティカルファイバ・ファストイーサネットバックボーン、リダンダントリング、24/48 VDCまたは110/220V DC/VACアイソレートリダンダント電源をサポートすることにより通信の信頼性の向上およびケーブル/ワイヤリングコストの低減を図ることができます。更に、DINレールおよびウォールマウント設計のPT-508は、電力配電アプリケーションに最適な10ファストイーサネットポートをサポートしているのでネットワーク計画を容易にできると共に優れた柔軟性を提供します。
| 規格 | IEEE 802.3 (10BaseT) IEEE 802.3u (100BaseT(X)、100BaseFX) IEEE 802.3ab (1000BaseT(X)) IEEE 802.3z (1000BaseX) IEEE 802.3x (フローコントロール) IEEE 802.1D (スパニングツリープロトコル) IEEE 802.1W (ラピッドSTP) IEEE 802.1Q (VLANタギング) IEEE 802.1p (Class of Service) IEEE 802.1X (認証) IEEE 802.3ad (LACPによるポートトランク) IEEE 802.1s* （マルチスパニングツリープロトコル） *2011 Q3予定 |
|---|---|
| プロトコル | IGMPv1/v2、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、BootP、 TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、SSH、Syslog、 DHCP Option 66/67/82、LLDP、Modbus/TCP、IEEE 1588 PTP V2*、IPv6、SNMP Inform |
| MIB | MIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
| フロー制御 | IEEE 802.3x フロー制御、バックプレッシャーフロー制御 |
スイッチプロパティ
| プライオリティキュー | 4 |
|---|---|
| 最大VLAN利用数 | 64 |
| VLAN IDレンジ | VID 1～4094 |
| IGMPグループ | 256 |
| MACテーブルサイズ | 8 K |
| パケットバッファーサイズ | 1 Mbit |
インターフェース
| RJ45ポート | 10/100BaseT(X) オートネゴシエーションスピード、F/H デュープレックスモード およびオートMDI/MDI-X 接続 |
|---|---|
| ファイバーポート | 100BaseFX ポート(SC/ST/LC/MTRJ コネクタ) |
| コンソールポート | RS-232C (RJ45) |
| LED表示 | PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL |
| アラーム接点 | 1 リレイ出力、電流容量1 A @ 24 VDC |
電源
| 入力電圧 | ・24 VDC (18～36 V) ・48 VDC (36～72 V) ・110/220 VDC/VAC (88～300 VDC、85～264 VAC) |
|---|---|
| 入力電流 | (すべてのポートはファイバーに装備) ・Max. 0.425 A @ 24 VDC ・Max. 0.19 A @ 48 VDC ・Max. 0.105/0.053 A @ 110/220 VDC ・Max. 0.086/0.044 A @ 110/220 VAC |
| 過電流保護 | 有 |
| 接続 | 5ピンターミナルブロック |
| 逆極性保護 | 有 |
メカニカル
| ハウジング | IP40保護 |
|---|---|
| サイズ | 80 x 160 x 110 mm |
| 重さ | 1210 g |
| インストレーション | DINレールマウンティング、ウォールマウンティング (オプションキット) |
環境
| 動作温度 | -40～85℃、コールドスタート要求最小100 VAC @ -40℃ |
|---|---|
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
規格および認証
| 安全 | UL 508 (申請中) |
|---|---|
| EMI | FCC Part 15 Subpart B Class A、EN 55022 Class A |
| 電力オートメーション | IEC 61850-3、IEEE 1613 |
保証
| 保証期間 | 5 年 |
|---|---|
| 詳細 | Moxa社 製品保証方針 |
| PT-510-SS-SC-24 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/SCコネクタ、1 アイソレート電源(24 VDC)、動作温度-40～85℃ |
|---|---|
| PT-510-SS-SC-48 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/SCコネクタ、1 アイソレート電源(48 VDC)、動作温度-40～85℃ |
| PT-510-MM-SC-24 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/SCコネクタ、1 アイソレート電源(24 VDC)、動作温度-40～85℃ |
| PT-510-MM-SC-48 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/SCコネクタ、1 アイソレート電源(48 VDC)、動作温度-40～85℃ |
| PT-510-MM-ST-24 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/STコネクタ、1 アイソレート電源(24 VDC)、動作温度-40～85℃ |
| PT-510-MM-ST-48 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/STコネクタ、1 アイソレート電源(48 VDC)、動作温度-40～85℃ |
| PT-510-SS-LC-24 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/LCコネクタ、1 アイソレート電源(24 VDC)、動作温度-40～85℃ |
| PT-510-SS-LC-48 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/LCコネクタ、1 アイソレート電源(48 VDC)、動作温度-40～85℃ |
| PT-510-2MTRJ-24 (※販売終了) |
IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/MTRJコネクタ、1 アイソレート電源(24 VDC)、動作温度-40～85℃ |
| PT-510-MM-LC-24 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/LCコネクタ、1 アイソレート電源(24 VDC)、動作温度-40～85℃ |
| PT-510-MM-LC-48 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/LCコネクタ、1 アイソレート電源(48 VDC)、動作温度-40～85℃ |
※PT-510-2MTRJ-24は販売を終了いたしました。
PT-510シリーズ 製品一覧
| PT-510-2MTRJ-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-LC-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-LC-48 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-SC-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-SC-48 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-ST-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-ST-48 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-SS-LC-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-SS-LC-48 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-SS-SC-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-SS-SC-48 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-LC-HV | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-SC-HV | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-ST-HV | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-SS-LC-HV | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-SS-SC-HV | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-3S-SC-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-3S-SC-48 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-3S-SC-HV | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-4M-ST-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-4M-ST-48 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-4M-ST-HV | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
