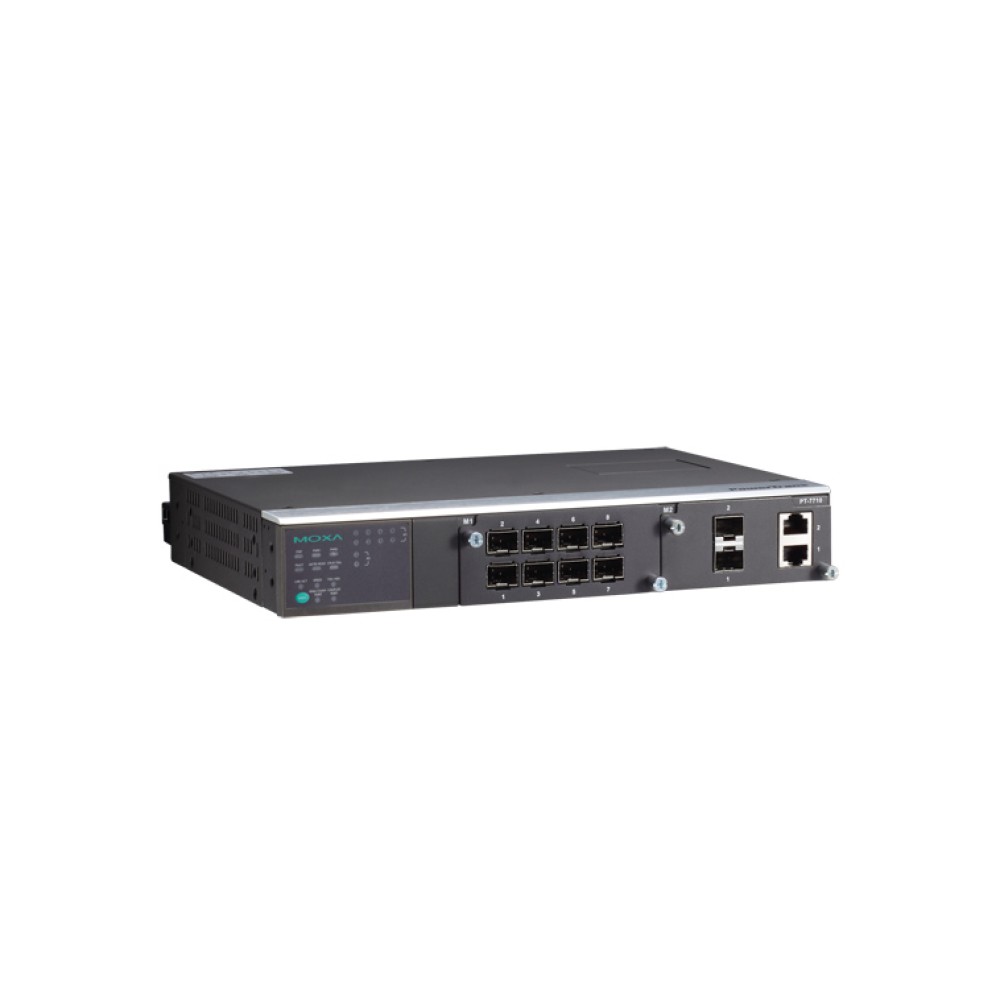

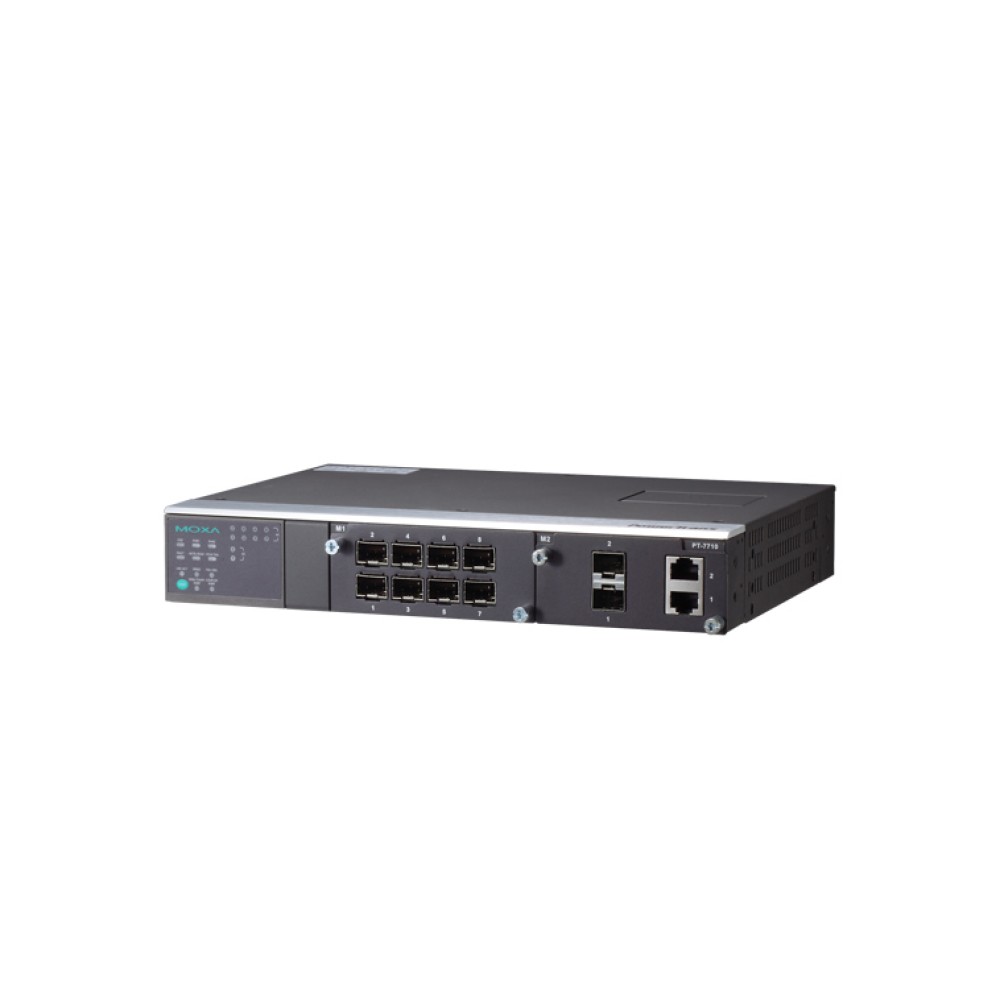

PT-7710-F-LV
IEC 61850 8+2Gポートギガビットモジュラーマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
- RKS-G4028-4GS-LV-T
- RKS-G4028-4GT-2HV-T
- RKS-G4028-4GT-2LV-T
- RKS-G4028-4GT-HV-T
- RKS-G4028-4GT-LV-T
- RKS-G4028-L3-4GS-2HV-T
- RKS-G4028-L3-4GS-2LV-T
- RKS-G4028-L3-4GS-HV-T
- RKS-G4028-L3-4GS-LV-T
- RKS-G4028-L3-4GT-2HV-T
- RKS-G4028-L3-4GT-2LV-T
- RKS-G4028-L3-4GT-HV-T
- RKS-G4028-L3-4GT-LV-T
- RKS-G4028-L3-PoE-4GS-2HV-T
- RKS-G4028-L3-PoE-4GS-2LV-T
- RKS-G4028-L3-PoE-4GS-HV-T
- RKS-G4028-L3-PoE-4GS-LV-T
- RKS-G4028-PoE-4GS-2HV-T
- RKS-G4028-PoE-4GS-2LV-T
- RKS-G4028-PoE-4GS-HV-T
- RKS-G4028-PoE-4GS-LV-T
主な製品特長
- 主なマネージド機能の迅速なコンフィギュレーションを行うためのコマンドラインインターフェース（CLI）*
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- ソフトウェアベースIEEE 1588 PTP V2*精密時間プロトコル)ネットワークの精密時間同期
- VLAN Unaware：特定のデバイスを受信するための優先タグ付フレームをサポート
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- EtherNet/IP* およびModbus/TCP産業イーサネットプロトコルサポート
- Modbus/TCP産業イーサネットプロトコルサポート
- Turbo Ring、Turbo Chain(リカバリタイム< 20 ms)、RSTP/STPネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- IEEE 802.3ad, LACPによる最適な帯域幅の使用
- 予期できないネットワークステータスを防止する帯域幅管理
- MACアドレスに基づいた認証のないアクセスをブロックするためのポートロックポート機能
- オンラインデバッギングのためのマルチポートミラーリング
- 異常発生時のE-mail、リレイ出力を介した自動警報
- RMONによる効率的なネットワークの監視およびプロアクティブな能力
- 接続されたデバイスのIPアドレスの自動リカバリ
- ラインスワップファーストリカバリ
- Webブラウザ、Telnet/シリアルコンソール、CLI*、Windowsユーティリティ、ABC-01自動バックアップによるコンフィギュレーション
- MXview産業用ネットワークマネージメント使用可能
*Q3, 2011予定
サイバーセキュリティ機能
- マルチプルレベルのセキュリティを備えたユーザパスワードが無認証のコンフィギュレーションに対して保護
- SSH/HTTPSがパスワードとデータを暗号化するために使用
- 802.1xポートベースネットワークアクセスコントロールによりスイッチポートをロックするので認証されたクライアントのみポートをアクセス可能
- ネットワークトラフィックをブロックするために1つ以上のポートをディセーブル
- 802.1Q VLANが選択されたスイッチポート間で送信されたトラフィックを論理上分割
- セキュアーのスイッチポートが特定のデバイスおよび/またはMACアドレスのみポートをアクセス可能
- Radius/TACACS＋が中央ロケーションからパスワードを管理可能
- SNMPv3が暗号化された認証とアクセスセキュリティを提供
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
PowerTrans PT-7710は、変電所オートメーションシステム(IEC61850-3、IEEE1613)、交通管制システム(NEMA TS2)、鉄道アプリケーション(EN50121-4)の要求に対応するように設計されています。PT-7710のギガビッドおよびファーストイーサネットバックボーン、リダンダントリング、12/24/48VDCデュアルリダンダント電源または110/220VDC/VAC電源は、通信の信頼性を向上させ配線コストを削減するのに役立ちます。PT-7710は、モジュラー設計を採用しているのでネットワーク計画が容易にできるだけでなく最大2つのギガビッド・ポートおよび8つのファーストイーサネットポートまたは10ファーストイーサネットポートのより柔軟なインストールが可能となります。
タブロイド型情報誌
『 IPG (INDUSTRIAL PRODUCTS GUIDE)』 （株式会社コスモブレインズ発行）にて、当社の執筆記事が掲載されました。
| テクノロジ | |
| 規格 | IEEE 802.3 : 10BaseT IEEE 802.3u : 100BaseT(X) および 100Base FX IEEE 802.3ab : 1000BaseT(X) IEEE 802.3z : 1000BaseX IEEE 802.3x : フローコントロール IEEE 802.1D : スパニングツリー(STP) IEEE 802.1w : ラピッドスパニングツリー(RSTP) IEEE 802.1Q : VLANタグ IEEE 802.1p : Class of Service(CoS) IEEE 802.1X : 認証 IEEE 802.3ad : LACPによるポートトランキング |
|---|---|
| プロトコル | IGMPv1/v2デバイス, GMRP, GVRP, SNMPv1/v2c/v3, DHCPサーバ/クライアント, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP,HTTPS, Telnet, SSH, Syslog, DHCP Option 66/67/82, LLDP, Modbus/TCP, IEEE 1588 PTP, IPv6, SNMP Inform |
| MIB | MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIBグループ 1, 2, 3, 9 |
| フローコントロール | IEEE 802.3xフローコントロール, バックプレッシャフローコントロール |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| IGMPグループ | 256 |
| 最大VLAN数 | 64 |
| VLAN ID範囲 | VID 1 ～ 4096 |
| インターフェース | |
| ファーストイーサネット | スロット1は、4、6、7、8ポートPM-7200ファーストイーサネットモジュール10/100BaseT(X)または100BaseFX(SC/STコネクタ)用スロット スロット2は、1または2ポートインターフェースモジュール100BaseFX(SC/STコネクタ)用スロット |
| ギガビットイーサネット | スロット2は、2ポートPM-7200ギガビットイーサネットコンボモジュール10/100BaseT(X)または1000BaseSFP用スロット |
| コンソール | RS-232C (RJ45) |
| システムLEDインジケータ | STAT, PWR1, PWR2, FAULT, MASTER, COUPLER |
| モジュールLEDインジケータ | LNK/ACT, FDX/HDX, RING PORT, COUPLER PORT, SPEED |
| アラーム接点 | リレー出力×1、電流容量3A @30VDCまたは@240VAC |
| 電源 | |
| 入力電圧 | 12/24/48VDC (9 ～ 60V) 110/220VDC/VAC (88 ～ 300VDCおよび85 ～ 264VAC) |
| 入力電流 | すべてのポートは、ファイバーを搭載 最大 0.81A @24VDC, 最大 0.42A @48VDC, 最大 0.17A/0.10A @110/220VDC 最大 0.20A/0.12A @110/220VDC |
| 過電流保護 | 有 |
| 接続 | 10ピン ターミナルブロック |
| 逆極性保護 | 有 |
| メカニカル | |
| ケース | IP30 保護 |
| 重さ | 2200g |
| サイズ | 266.5×44×195mm |
| 取り付け方法 | 19インチラックマウント、ウォールマウント対応 |
| 適合規格 | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| 安全 | UL60950-1, CSA C22.2 No. 60950-1, EN60950-1 |
| 交通管制 | NEMA TS2(申請中) |
| 鉄道アプリケーション | EN50155, IEN50121-4 |
| 電力オートメーション | IEC 61850-3, IEEE 1613 |
| 環境 | |
| 動作温度範囲 | -40 ～ 85℃ |
| 保管温度範囲 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ(単位 = mm)
| モデル No. | 内容 |
|---|---|
| PT-7710-D-HV | IEC 61850-3モジュラーマネージド・イーサネットスイッチシステム, 1スロット : ファーストイーサネット, 1スロット : ファーストイーサネットまたはギガビットイーサネットモジュール, 最大10または8+2Gポート, ダウンケーブリングタイプ, 1絶縁電源(88-300 VDCまたは85-264 VAC), -40～85℃ |
| PT-7710-F-LV | IEC 61850-3モジュラーマネージド・イーサネットスイッチシステム, 1スロット : ファーストイーサネット, 1スロット : ファーストイーサネットまたはギガビットイーサネットモジュール, 最大10または8+2Gポート, フロントケーブリングタイプ, 1電源(24/48 VDC), -40～85℃ |
| PT-7710-D-LV | IEC 61850-3モジュラーマネージド・イーサネットスイッチシステム, 1スロット : ファーストイーサネット, 1スロット : ファーストイーサネットまたはギガビットイーサネットモジュール, 最大10または8+2Gポート, ダウンケーブリングタイプ, 1電源(24/48 VDC), -40～85℃ |
| PT-7710-F-HV | IEC 61850-3モジュラーマネージド・イーサネットスイッチシステム, 1スロット : ファーストイーサネット, 1スロット : ファーストイーサネットまたはギガビットイーサネットモジュール, 最大10または8+2Gポート, フロントケーブリングタイプ, 1絶縁電源(88-300 VDCまたは85-264 VAC), -40～85℃ |
PM-7200シリーズ
| モデル No. | 内容 |
|---|---|
| PM-7200-1MSC | ファーストイーサネットモジュール, 1 100BaseFXマルチモードポート, SCコネクタ |
| PM-7200-2GTXSFP | ギガビットイーサネットモジュール, 2 10/100/1000BaseT(X) または1000BaseSFPスロットコンボポート (SFP-1Gシリーズオーダー情報のSFPギガビットイーサネットモジュールを参照してください) |
| PM-7200-1MST | ファーストイーサネットモジュール, 1 100BaseFXマルチモードポート, STコネクタ |
| PM-7200-1SSC | ファーストイーサネットモジュール, 1 100BaseFXシングルモードポート, SCコネクタ |
| PM-7200-2MST | ファーストイーサネットモジュール, 2 100BaseFXマルチモードポート, STコネクタ |
| PM-7200-2SSC | ファーストイーサネットモジュール, 2 100BaseFXシングルモードポート, SCコネクタ |
| PM-7200-2MSC | ファーストイーサネットモジュール, 2 100BaseFXマルチモードポート, SCコネクタ |
| PM-7200-1LSC6TX | ファーストイーサネットモジュール, 1 100BaseFXシングルモードポート, SCコネクタ, 80km伝送および 6 10/100BaseT(X)ポート |
| PM-7200-2MST4TX | ファーストイーサネットモジュール, 2 100BaseFXマルチモードポート, STコネクタ, 4 10/100BaseT(X)ポート |
| PM-7200-2MSC4TX | ファーストイーサネットモジュール, 2 100BaseFXマルチモードポート, SCコネクタ, 4 10/100BaseT(X)ポート |
| PM-7200-2SSC4TX | ファーストイーサネットモジュール, 2 100BaseFXシングルモードポート, SCコネクタ, 4 10/100BaseT(X)ポート |
| PM-7200-4MST2TX | ファーストイーサネットモジュール, 4 100BaseFXマルチモードポート, STコネクタ, 2 10/100BaseT(X)ポート |
| PM-7200-4MSC2TX | ファーストイーサネットモジュール, 4 100BaseFXマルチモードポート, SCコネクタ, 2 10/100BaseT(X)ポート |
| PM-7200-4SSC2TX | ファーストイーサネットモジュール, 4 100BaseFXシングルモードポート, SCコネクタ, 2 10/100BaseT(X)ポート |
| PM-7200-6MST | ファーストイーサネットモジュール, 6 100BaseFXマルチモードポート, STコネクタ |
| PM-7200-6MSC | ファーストイーサネットモジュール, 6 100BaseFXマルチモードポート, SCコネクタ |
| PM-7200-6SSC | ファーストイーサネットモジュール, 6 100BaseFXシングルモードポート, SCコネクタ |
| PM-7200-8TX | ファーストイーサネットモジュール, 8 10/100BaseT(X)ポート |
※ PM-7200シリーズは販売を終了いたしました。
【後継機種】RM-G4000モジュールシリーズ
PM-7200シリーズの詳細につきましては、こちらをご覧ください。
アクセサリ - SNMP OPC Server Proソフトウェア
| モデル No. | 内容 |
|---|---|
| EDS-SNMP OPC Server Pro | EDS-SNMP OPC Server ProソフトウェアCD, マニュアル |
バックアップ・コンフィギュレータ
| モデル No. | 内容 |
|---|---|
| ABC-01 | RS-232Cコンソールポート経由自動バックアップコンフィグレータ, 0～60℃ |
SFP-1Gモジュール
| モデル No. | 内容 |
|---|---|
| SFP-1GSXLC | SFPモジュール, 1 1000BaseSXポート, LCコネクタ, 0.5km伝送, 0～60℃ |
| SFP-1GLSXLC | SFPモジュール, 1 1000BaseSXポート, LCコネクタ, 2km伝送, 0～60℃ |
| SFP-1GLXLC | SFPモジュール, 1 1000BaseSXポート, LCコネクタ, 10km伝送, 0～60℃ |
| SFP-1GLHXLC | SFPモジュール, 1 1000BaseSXポート, LCコネクタ, 40km伝送, 0～60℃ |
| SFP-1GZXLC | SFPモジュール, 1 1000BaseSXポート, LCコネクタ, 80km伝送, 0～60℃ |
| SFP-1GEZXLC | SFPモジュール, 1 1000BaseSXポート, LCコネクタ, 110km伝送, 0～60℃ |
| SFP-1G10ALC | WDMタイプ(BiDi) SFPモジュール, 1 1000BaseSFPポート, LCコネクタ, 10km伝送, TX 1310nm, RX 1550nm, 0～60℃ |
| SFP-1G10BLC | WDMタイプ(BiDi) SFPモジュール, 1 1000BaseSFPポート, LCコネクタ, 10km伝送, TX 1550nm, RX 1310nm, 0～60℃ |
| SFP-1G20ALC | WDMタイプ(BiDi) SFPモジュール, 1 1000BaseSFPポート, LCコネクタ, 20km伝送, TX 1310nm, RX 1550nm, 0～60℃ |
| SFP-1G20BLC | WDMタイプ(BiDi) SFPモジュール, 1 1000BaseSFPポート, LCコネクタ, 20km伝送, TX 1550nm, RX 1310nm, 0～60℃ |
| SFP-1G40ALC | WDMタイプ(BiDi) SFPモジュール, 1 1000BaseSFPポート, LCコネクタ, 40km伝送, TX 1310nm, RX 1550nm, 0～60℃ |
| SFP-1G40BLC | WDMタイプ(BiDi) SFPモジュール, 1 1000BaseSFPポート, LCコネクタ, 40km伝送, TX 1550nm, RX 1310nm, 0～60℃ |
| SFP-1GSXLC-T | SFPモジュール, 1 1000BaseSXポート, LCコネクタ, 0.5km伝送, -20～75℃ |
| SFP-1GLSXLCX-T | SFPモジュール, 1 1000BaseSXポート, LCコネクタ, 10km伝送, -40～85℃ |
| SFP-1GLHXLC-T | SFPモジュール, 1 1000BaseSXポート, LCコネクタ, 10km伝送, -40～85℃ |
| SFP-1GZXLC-T | SFPモジュール, 1 1000BaseSXポート, LCコネクタ, 40km伝送, -40～85℃ |
| SFP-1G10ALC-T | WDMタイプ(BiDi) SFPモジュール, 1 1000BaseSFPポート, LCコネクタ, 10km伝送, TX 1310nm, RX 1550nm, -40～85℃ |
| SFP-1G10BLC-T | WDMタイプ(BiDi) SFPモジュール, 1 1000BaseSFPポート, LCコネクタ, 10km伝送, TX 1550nm, RX 1310nm, -40～85℃ |
| SFP-1G20ALC-T | WDMタイプ(BiDi) SFPモジュール, 1 1000BaseSFPポート, LCコネクタ, 20km伝送, TX 1310nm, RX 1550nm, -40～85℃ |
| SFP-1G20BLC-T | WDMタイプ(BiDi) SFPモジュール, 1 1000BaseSFPポート, LCコネクタ, 20km伝送, TX 1550nm, RX 1310nm, -40～85℃ |
| SFP-1G40ALC-T | WDMタイプ(BiDi) SFPモジュール, 1 1000BaseSFPポート, LCコネクタ, 40km伝送, TX 1310nm, RX 1550nm, -40～85℃ |
| SFP-1G40BLC-T | WDMタイプ(BiDi) SFPモジュール, 1 1000BaseSFPポート, LCコネクタ, 40km伝送, TX 1550nm, RX 1310nm, -40～85℃ |
PT-7710シリーズ 製品一覧
| PT-7710-D-HV | IEC 61850 8+2Gポートギガビットモジュラーマネージドイーサネットスイッチ |
| PT-7710-D-LV | IEC 61850 8+2Gポートギガビットモジュラーマネージドイーサネットスイッチ |
| PT-7710-F-HV | IEC 61850 8+2Gポートギガビットモジュラーマネージドイーサネットスイッチ |
| PT-7710-F-LV | IEC 61850 8+2Gポートギガビットモジュラーマネージドイーサネットスイッチ |
