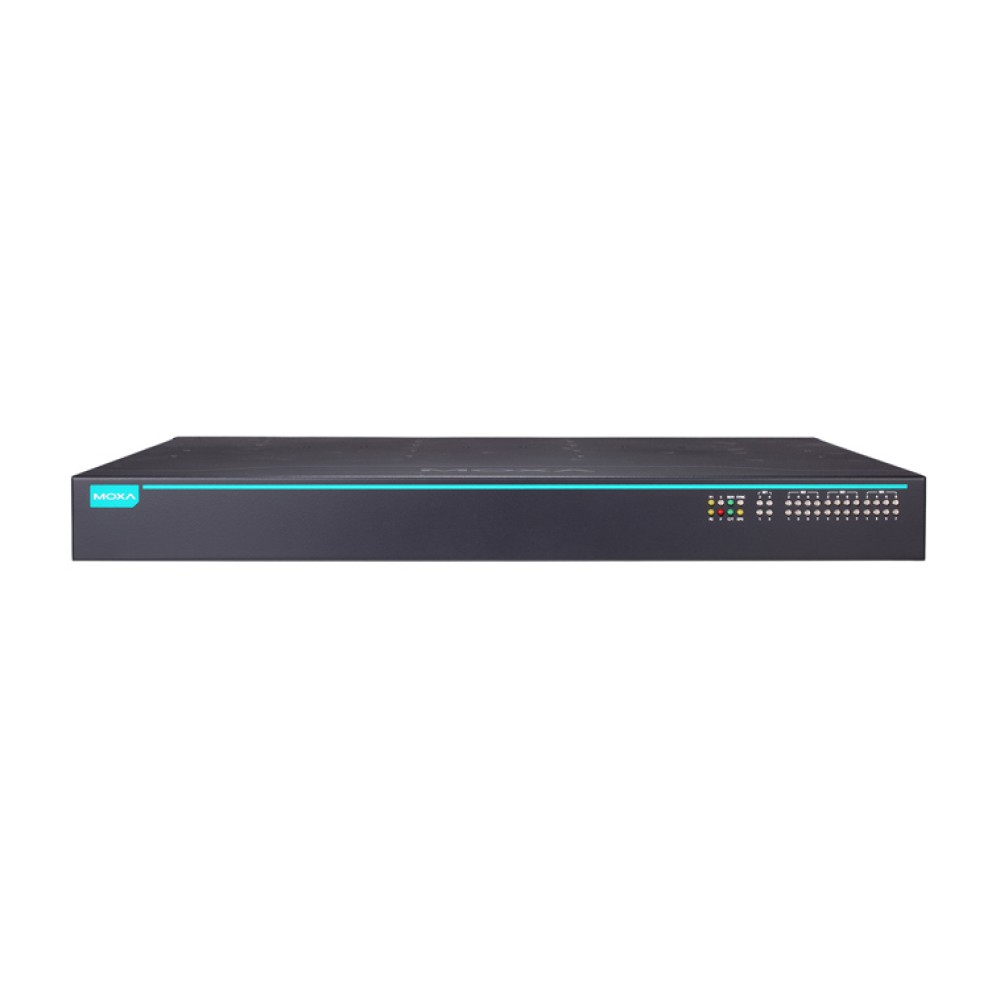

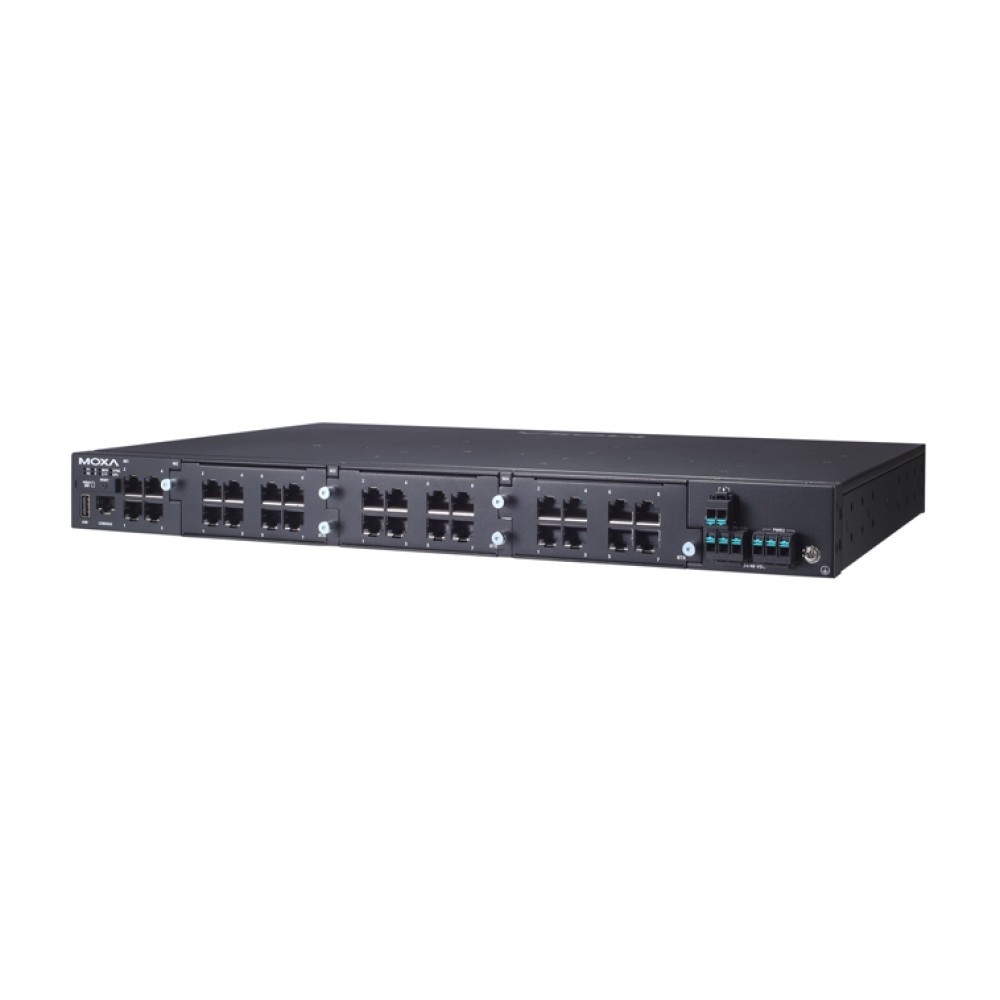

RKS-G4028-4GT-HV-T
28Gポート (802.3bt PoEオプション付き) フルギガビット モジュラマネージドイーサネットスイッチ
主な製品特長
- ファストイーサネットからフルギガビットの産業用ネットワークまで幅広い要求に対応 (最大28ギガビットポート)
- 柔軟なコネクタの組み合わせが可能なモジュール式インターフェース
- IEEE 802.3bt PoEに対応し、1ポートあたり最大90Wの出力が可能
- IEC 61850-3およびIEEE 1613に準拠した高いEMC耐性
- ハードウェアベースのIEEE 1588 PTPによる高精度な時刻同期を実現
- Turbo Ring, Turbo Chain (回復時間20ミリ秒以下、250台)※、STP/RSTP/MSTPによるネットワーク冗長性
- 動作温度範囲:-40~75℃
- MXstudioをサポートし、産業用ネットワークを簡単に視覚的に管理可能
- IEC 62443-4-1に準拠して開発され、IEC 62443-4-2の産業用サイバーセキュリティ規格に準拠
ポートリンク速度が1ギガビット以上の場合、回復時間は50ミリ秒未満です。
その他の機能とメリット
- ネットワーク上のデータや情報を移動させるレイヤ3スイッチング機能 (L3モデルのみ)
- IEEE 1588v2 PTP (Precision Time Protocol) によるネットワーク時刻同期機能
- コマンドラインインターフェース (CLI) により、主要な管理機能を迅速に設定可能
- DHCP Option 82によるIPアドレス割り当て (各種ポリシー対応)
- マルチキャストトラフィックをフィルタリングするIGMP snoopingとGMRP
- ポートベースVLAN、IEEE 802.1Q VLAN、GVRPによるネットワークプランニングの簡素化
- QoS (IEEE 802.1p/1QおよびTOS/DiffServ) による決定性向上
- IEEE 802.3ad、LACPによる最適な帯域幅利用
- ラインスワップによる高速リカバリ
- TACACS+、IEEE 802.1X、SNMPv3、HTTPS、SSHによるネットワークセキュリティの強化
- SNMPv1/v2c/v3により、さまざまなレベルのネットワーク管理を実現
- RMONによるプロアクティブかつ効率的なネットワーク監視
- 許可されたMACアドレスにアクセスを制限する「ロックポート」による帯域管理で、予測不可能なネットワーク状態を防止
- オンラインデバッグのためのポートミラーリング
- 電子メールやリレー出力による例外発生時の自動警告機能
- 接続されたデバイスのIPアドレスの自動回復
- Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-02-USB自動バックアップコンフィギュレータによる設定可能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

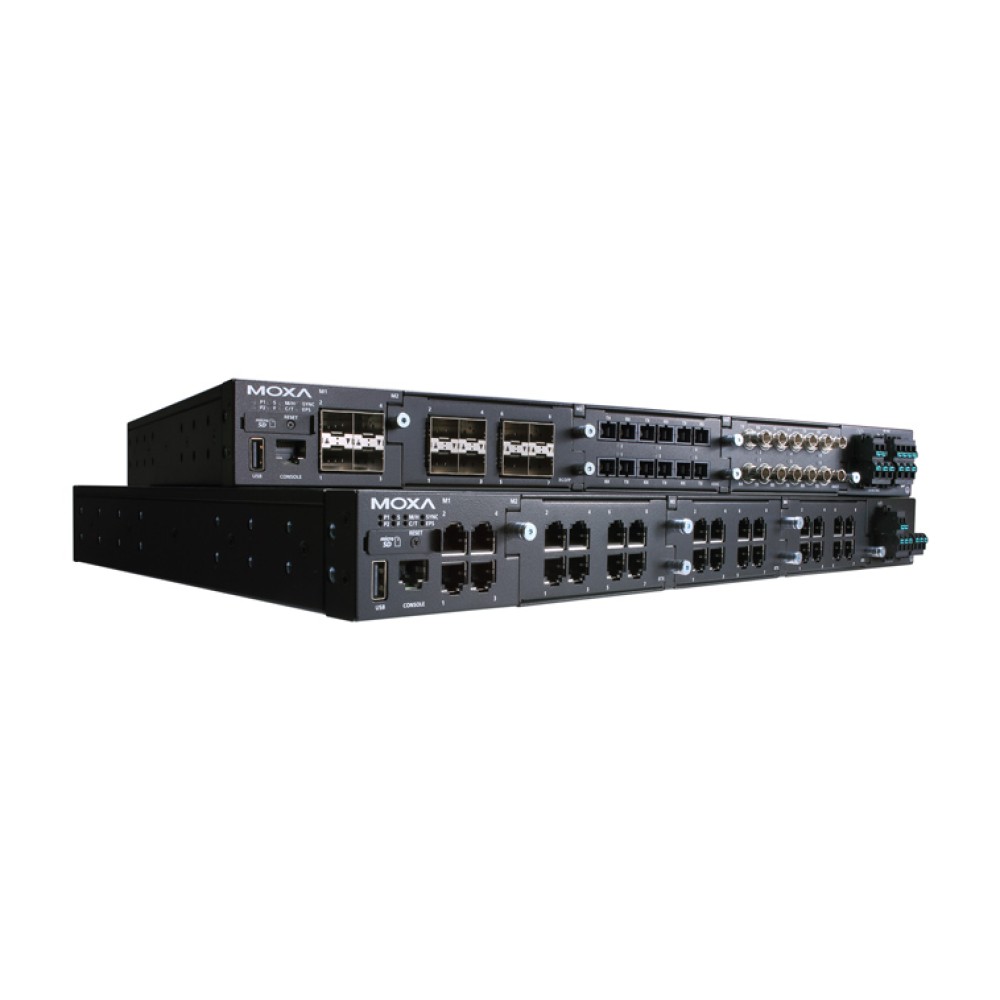

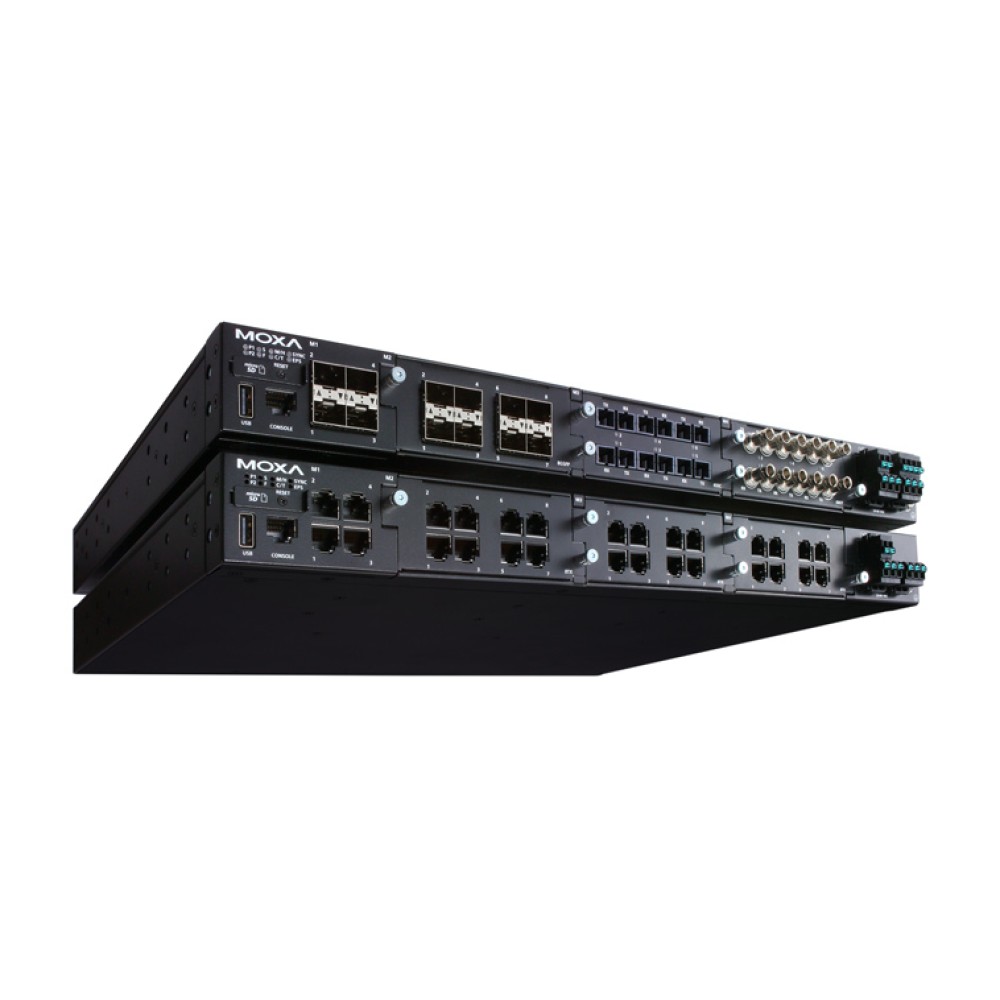

RKS-G4028シリーズは、変電所自動化システム (IEC 61850-3, IEEE 1613)、鉄道アプリケーション (EN 50121-4)、ファクトリーオートメーションシステムなど、産業およびビジネスにおけるミッションクリティカルなアプリケーションの厳しい要求に対応するように設計されています。RKS-G4028シリーズのギガビットおよびファストイーサネットバックボーン、冗長リング、DC24V、DC48V、または110/220VDC/VACデュアル絶縁冗長電源は、通信の信頼性を高め、配線コストを削減します。
また、RKS-G4028シリーズはモジュラ設計のため、ネットワーク設計が容易で、さまざまなコネクタタイプのギガビットポートを最大28個まで設置でき、より柔軟な対応が可能です。
インプット/アウトプットインターフェース | |
アラーム接点チャネル | リレー出力1系統、通電容量2A @ 24 VDC |
---|---|
イーサネットインターフェース | |
10/100/1000BaseT(X)ポート (RJ45コネクタ) | RKS-G4028-4GTモデル:4 RKS-G4028-L3-4GTモデル:4 |
100/1000BaseSFPスロット | RKS-G4028-4GSモデル:4 RKS-G4028-L3-4GSモデル:4 RKS-G4028-PoE-4GSモデル:4 RKS-G4028-L3-PoE-4GSモデル:4 |
モジュール |
|
規格 | IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1p for Class of Service IEEE 802.1Q for VLAN Tagging IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1X for authentication IEEE 802.3 for 10BaseT IEEE 802.3ab for 1000BaseT(X) IEEE 802.3ad for Port Trunk with LACP IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3x for flow control IEEE 802.3z for 1000BaseSX/LX/LHX/ZX IEEE 802.3bt for Power over Ethernet |
イーサネットソフトウェア機能 | |
管理機能 | IPv4/IPv6, フロー制御, バックプレッシャーフロー制御, DHCPサーバ/クライアント, ARP, RARP, LLDP, ポートミラー, リンクアップディレイ, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB |
フィルタ | GMRP, GVRP, GARP, 802.1Q, IGMP Snooping v1/v2/v3, IGMP Querier |
冗長化プロトコル | STP, RSTP, Turbo Ring v2, Turbo Chain, リングカップリング, デュアルホーミング, リンクアグリゲーション, ループプロテクション, MSTP |
ルーティング冗長化 | L3モデル:VRRP |
セキュリティ | ブロードキャストストーム対策, レートリミット, アクセスコントロールリスト, スタティックポートロック, スティッキーMAC, HTTPS/SSL, SSH, RADIUS, TACACS+, ログイン&パスワードポリシー, セキュアブート, MAC認証バイパス, トラストアクセスコントロール |
タイムマネジメント | SNTP, IEEE 1588v2 PTP (ハードウェアベース), NTPサーバ/クライアント, NTP認証 |
プロトコル | IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTPクライアント, DHCPサーバ, DHCPクライアント, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog |
ユニキャストルーティング | L3モデル:OSPF, スタティックルート |
MIB | P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9 |
電力サブステーション | MMS |
スイッチプロパティ | |
IGMPグループ | 2048 |
ジャンボフレームサイズ | 9.6 KB |
MACテーブルサイズ | 16 K |
最大VLAN数 | 256 |
パケットバッファサイズ | 1.5Mbit |
優先キュー数 | 8 |
VLAN ID範囲 | VID 1 ~ 4094 |
USBインターフェース | |
ストレージポート | USB Type A |
MicroSDインターフェース | |
ストレージポート | MicroSDカード |
シリアルインターフェース | |
コンソールポート | RS-232C (RJ45) |
電源パラメータ | |
PoE総電力予算 | PoEモデル:300 W |
最大PoE電力出力 (ポートあたり) | PoEモデル: IEEE 802.3af:15.4 W IEEE 802.3at:30 W IEEE 802.3bt:90 W |
入力電圧 | RKS-G4028-LVモデル:24/48 VDC RKS-G4028-2LVモデル:24/48 VDC (冗長デュアル入力) RKS-G4028-HVモデル:110/220 VAC, 110/220 VDC RKS-G4028-2HVモデル:110/220 VAC, 110/220 VDC (冗長デュアル入力) PoEモデル:48 VDC (PoEシステム用) |
動作電圧 | RKS-G4028-LV/2LVモデル:18 ~ 72 VDC RKS-G4028-HV/2HVモデル:88 ~ 300 VDC, 85 ~ 264 VAC PoEモデル:46 ~ 57 VDC (PoEシステム用) |
過負荷電流保護機能 | 対応 |
逆極性保護 | 対応 |
入力電流 | RKS-G4028-LV/2LVモデル: 最大 2.53 A @ 24 VDC 最大 1.25 A @ 48 VDC RKS-G4028-HV/2HVモデル: 最大 0.55 A @ 110 VDC 最大 0.29 A @ 220 VDC 最大 1.01 A @ 110 VAC 最大 0.62 A @ 220 VAC EPS (PoEモデルのみ): 最大 7.50 A @ 48 VDC |
物理特性 | |
IP定格 | IP30 |
外形寸法 | 440 × 44 × 300 mm |
重量 | RKS-G4028-LV/HVモデル:4900 g RKS-G4028-2LV/2HVモデル:5200 g RKS-G4028-PoE-LV/HVモデル:5000 g RKS-G4028-PoE-2LV/2HVモデル:5300 g |
取付方法 | ラックマウント |
環境条件 | |
動作温度 | -40 ~ 75℃ |
保管温度 (パッケージ含む) | -40 ~ 85℃ |
周囲相対湿度 | 5 ~ 95% (結露なきこと) |
規格と認証 | |
安全規格 | EN 62368-1, UL 62368-1, UL 61010 |
EMC | EN 55032/35 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs |
電力サブステーション | IEC 61850-3, IEEE 1613 |
鉄道 | EN 50121-4 |
落下 | IEC 60068-2-32 |
衝撃 | IEC 60068-2-27 |
振動 | IEC 60068-2-6 |
MTBF | |
時間 | RKS-G4028-4GT-HVモデル:572,888 時間 RKS-G4028-4GT-2HVモデル:518,894 時間 RKS-G4028-4GS-HVモデル:529,925 時間 RKS-G4028-4GS-2HVモデル:483,436 時間 RKS-G4028-4GT-LVモデル:548,589 時間 RKS-G4028-4GT-2LVモデル:479,574 時間 RKS-G4028-4GS-LVモデル:508,639 時間 RKS-G4028-4GS-2LVモデル:449,160 時間 RKS-G4028-PoE-4GS-HVモデル:508,190 時間 RKS-G4028-PoE-4GS-2HVモデル:465,282 時間 RKS-G4028-PoE-4GS-LVモデル:488,598 時間 RKS-G4028-PoE-4GS-2LVモデル:433,472 時間 |
標準規格 | Telcordia (Bellcore), GB |
保証 | |
保証期間 | 5 年間 |
詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
![サイズ](/storage/rks-g4028-series_img_01.jpg)
RKS-G4028-4GT-HV-T | 28Gポート フルギガビット モジュラマネージドイーサネットスイッチ 入力電圧:110/220 VAC/VDC |
---|
