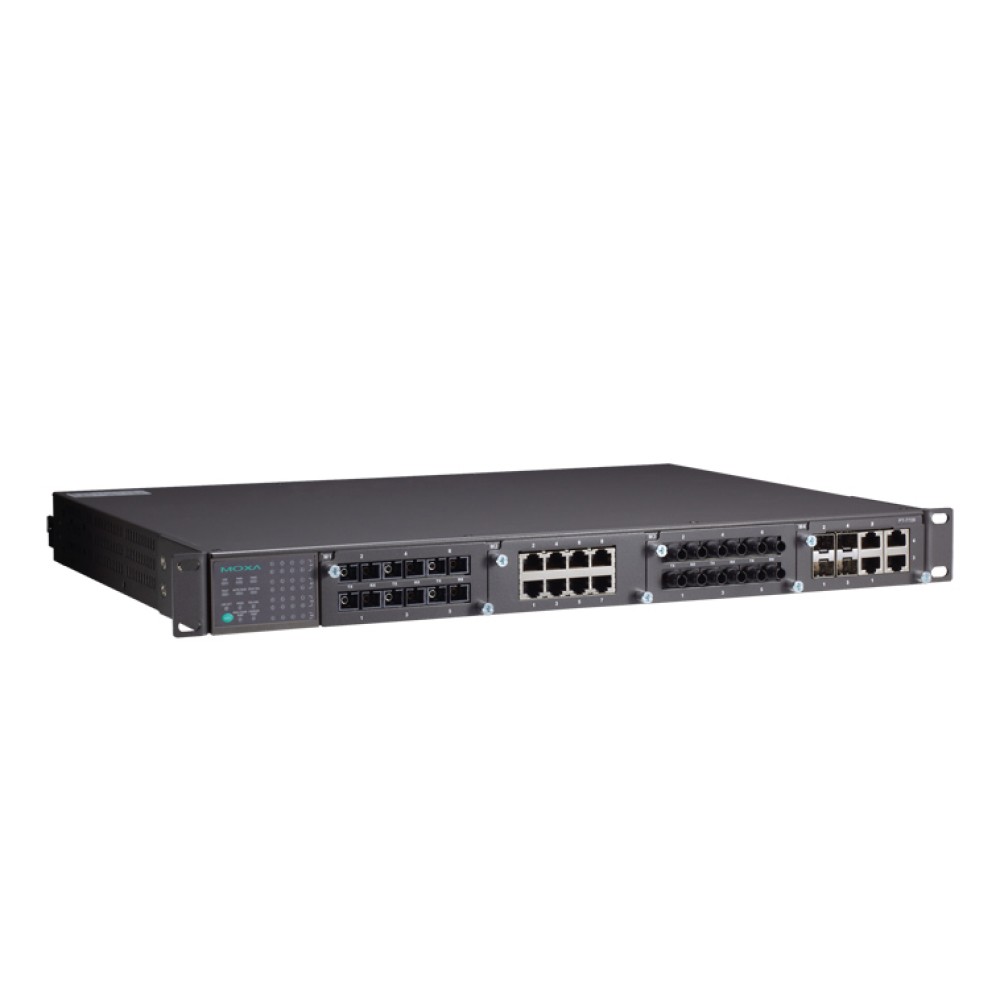

PT-7728-PTP-F-HV-HV

24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ

販売終了

本製品は販売を終了いたしました。

後継製品

主な製品特長

ネットワークの高精度な時刻同期に、ハードウェアタイムスタンピングによるIEEE 1588v2 PTPに対応
IEC 61850-3 および IEEE 1613 (変電所)に準拠
IEC 62439-3 Clause 4 (PRP) および Clause 5 (HSR) に準拠※
EN 50155規格の一部に準拠
24 VDC または 48 VDCまたは110/220 VDC/VAC入力の万能アイソレーテッド冗長電源
-40～85℃の動作温度範囲
IEC 61850-90-4 Power SCADA用スイッチデータモルデリングに基づくビルトインMMSサーバ

PM-7200-4GTX-PHR-PTP および PM-7200-4GSFP-PHR-PTPモジュールのみ

FCC

EN50155

WEEE

RoHS指令準拠

IPv6

カテゴリー

シリーズ

PT-7728シリーズ製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
シリーズ
FAQ

PowerTrans PT-7728-PTPスイッチは、変電所オートメーションシステム(IEC 61850-3、IEEE 1613)の要求を満たすように設計されています。PT-7728-PTPの冗長リングおよびデュアルアイソレーテッド冗長電源が通信の信頼性を向上し、配線のコストを削減します。

MoxaのPT-7728-PTP IEC 61850-3ファストイーサネットスイッチは、保護とコントロールのアプリケーションに必要な高精度時刻同期を満たす最新バージョンのIEEE 1588 技術 (IEEE 1588v2 PTP)をサポートしています。これらのイーサネットスイッチは、IEC 61850プロセス層の1μs以内の時刻スタンピング精度を保証します。また、IEEE 1558 v2 マスタ(Master)、バウンダリ(Boundary)クロックおよび透過クロックとしての動作を構成できます。

PT-7728-PTPはモジュラー設計であるため、ネットワークプランニングが容易にできるとともに、最大 IEEE 1588ファストイーサネットポート×14 または非IEEE 1588ファストイーサネットポート×24 およびギガビットポート×4をインストールできる優れた柔軟性を提供します。また、フロントパネル配線またはリアパネル配線を選択できるので、さまざまな産業用アプリケーションに最適です。

テクノロジー
規格	IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) および 100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX IEEE 802.3x フロー制御 IEEE 802.1D-2004 Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1X 認証 IEEE 802.3ad Port Trunk with LACP
ソフトウェア機能
管理	IPv4/IPv6, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SNMP Inform, LLDP, フロー制御, バックプレッシャフロー制御, ポートミラー, Fiber Check, Syslog
フィルタ	IGMPv1/v2, GMRP, GVRP, 802.1Q, Q-in-Q VLAN
冗長プロトコル	STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation, PRP, HSR
セキュリティ	RADIUS, TACACS+, SSL, SSH, ポートロック, ブロードキャストストーム保護
時刻管理	SNTP, NTP Server/Client, IEEE 1588v2 PTP (ハードウェアベース)
産業プロトコル	EtherNet/IP, Modbus/TCP
MIB	MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9, IEC 62439-3 MIB
変電所	MMS, IEC 61850 QoS
スイッチプロパティ
プライオリティキュー	4
最大VLAN数	64
VLAN ID範囲	VID 1 ～ 4094
IGMPグループ	256
インターフェース
IEEE 1588 PTP	最大10/100BaseT(X)×12,100BaseFX (マルチモード,SCコネクタ)×12, または 100BaseFX (マルチモード, STコネクタ)×14 および 10/100/1000BaseT(X)×4 または 100/1000BaseSFP×4 の IEEE 1588ポート(ハードウェア時刻スタンピング)
ファストイーサネット	スロット1, 2, 3：2, 4, 6 または 8ポートPM-7200ファストイーサネットモジュール, 10/100BaseT(X) (TP/M12インタフェース), 100BaseFX (SC/ST/MTRJコネクタ) または 100BaseSFP, スロット4：BNCポートおよび 100BaseFX (STコネクタ)
ギガビットイーサネット	スロット4：2/4ポート PM-7200ギガビットイーサネットコンボモジュールまたは 4ポートPM-7200ギガビットイーサネットPRP/HSRモジュール,10/100/1000BaseT(X) または 1000BaseSFP
コンソールポート	RS-232C (RJ45)
アラーム接点	リレー出力 ×1 電流容量 3 A ＠ 30 VDC または 3 A ＠ 240 VAC
電源
入力電圧	24 VDC 48 VDC 110/220 VDC/VAC
動作電圧	18～36 V (24 VDC) 36～72 V (48 VDC) 88～300 VDC, 85～264 VAC (110/220 VDC/VAC)
入力電流 (すべてのポートにファイバ搭載時)	最大 2.38 A ＠ 24 VDC 最大1.12 A ＠ 48 VDC 最大0.59/0.30 A ＠ 110/220 VDC 最大0.49/0.26 A ＠ 110/220 VAC
過電流保護	有
接続	10ピンターミナルブロック
逆極性保護	有
物理的特性
筐体	アルミ合金
IP保護等級	IP30
サイズ	440 × 44 × 325 mm
重量	5900 g
設置	19インチラック取付
環境
動作温度	-40～85℃, コールドスタートには100 VAC以上＠ -40℃
保管温度	-40～85℃
相対湿度	5～95％ (結露なきこと)
規格および認証
安全	UL 60950-1, CSA C22.2 No. 60950-1, EN 60950-1
EMI	FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS	IEC 61000-4-2 ESD：接触：8 kV、気中：15 kV IEC 61000-4-3 RS：80 MHz～1 GHz、35 V/m IEC 61000-4-4 EFT：電源：4 kV、信号：4 kV IEC 61000-4-5 サージ：電源：4 kV、信号：4 kV IEC 61000-4-6 CS：10 V IEC 61000-4-8 IEC 61000-4-11
変電所	IEC 61850-3, IEEE 1613 最新の認証ステータスはMoxaの最新のwebサイトをご覧ください
鉄道	EN 50121-4, EN 50155 (EN 50155規格の一部に準拠)
MTBF (平均故障間隔)
時間	340,365 時間
規格	Telcordia SR332
保証
保証期間	5年
詳細	MOXA社製品保証方針

PT-7728-PTP-F-HV-HV	ファストイーサネットモジュール用スロット×3、ギガビットイーサネットモジュール用スロット×1、またはファストイーサネットモジュール用スロット×4のトータル最大24＋4Gポートを持ち、フロントパネル配線アイソレーテッド電源入力(88-300 VDC または 85-264 VAC)×2のIEC 61850-3モジュラーマネージドラックマウントイーサネットスイッチシステム動作温度範囲は-40～85℃

PT-7728-PTP-F-HV-HV

ファストイーサネットモジュール用スロット×3、ギガビットイーサネットモジュール用スロット×1、またはファストイーサネットモジュール用スロット×4のトータル最大24＋4Gポートを持ち、フロントパネル配線
アイソレーテッド電源入力(88-300 VDC または 85-264 VAC)×2のIEC 61850-3モジュラーマネージドラックマウントイーサネットスイッチシステム
動作温度範囲は-40～85℃

コンバーチブルモジュール

SFP-1Gシリーズ
SFP-1G10ALC	LCコネクタ付き 1000BaseSFPポートを1つ持つ、10 km伝送用のWDMタイプ(BiDi)SFPモジュール送信：1310 nm 受信：1550 nm 動作温度範囲は0～60℃
SFP-1G10ALC-T	LCコネクタ付き 1000BaseSFPポートを1つ持つ、10 km伝送用のWDMタイプ(BiDi)SFPモジュール送信：1310 nm 受信：1550 nm 動作温度範囲は-40～85℃
SFP-1G10BLC	LCコネクタ付き 1000BaseSFPポートを1つ持つ、10 km伝送用のWDMタイプ(BiDi)SFPモジュール送信：1550 nm 受信：1310 nm 動作温度範囲は0～60℃
SFP-1G10BLC-T	LCコネクタ付き 1000BaseSFPポートを1つ持つ、10 km伝送用のWDMタイプ(BiDi)SFPモジュール送信：1550 nm 受信：1310 nm 動作温度範囲は-40～85℃
SFP-1G20ALC	LCコネクタ付き 1000BaseSFPポートを1つ持つ、20 km伝送用のWDMタイプ(BiDi)SFPモジュール送信：1310 nm 受信：1550 nm 動作温度範囲は0～60℃
SFP-1G20ALC-T	LCコネクタ付き 1000BaseSFPポートを1つ持つ、20 km伝送用のWDMタイプ(BiDi)SFPモジュール送信：1310 nm 受信：1550 nm 動作温度範囲は-40～85℃
SFP-1G20BLC	LCコネクタ付き 1000BaseSFPポートを1つ持つ、20 km伝送用のWDMタイプ(BiDi)SFPモジュール送信：1550 nm 受信：1310 nm 動作温度範囲は0～60℃
SFP-1G20BLC-T	LCコネクタ付き 1000BaseSFPポートを1つ持つ、20 km伝送用のWDMタイプ(BiDi)SFPモジュール送信：1550 nm 受信：1310 nm 動作温度範囲は-40～85℃
SFP-1G40ALC	LCコネクタ付き 1000BaseSFPポートを1つ持つ、40 km伝送用のWDMタイプ(BiDi)SFPモジュール送信：1310 nm 受信：1550 nm 動作温度範囲は0～60℃
SFP-1G40ALC-T	LCコネクタ付き 1000BaseSFPポートを1つ持つ、40 km伝送用のWDMタイプ(BiDi)SFPモジュール送信：1310 nm 受信：1550 nm 動作温度範囲は-40～85℃
SFP-1G40BLC	LCコネクタ付き 1000BaseSFPポートを1つ持つ、40 km伝送用のWDMタイプ(BiDi)SFPモジュール送信：1550 nm 受信：1310 nm 動作温度範囲は0～60℃
SFP-1G40BLC-T	LCコネクタ付き 1000BaseSFPポートを1つ持つ、40 km伝送用のWDMタイプ(BiDi)SFPモジュール送信：1550 nm 受信：1310 nm 動作温度範囲は-40～85℃
SFP-1GEZXLC	LCコネクタ付き 1000BaseEZXポートを1つ持つ、110 km伝送用のSFPモジュール動作温度範囲は0～60℃
SFP-1GLHLC	LCコネクタ付き 1000BaseLHポートを1つ持つ、30 km伝送用のSFPモジュール動作温度範囲は0～60℃
SFP-1GLHLC-T	LCコネクタ付き 1000BaseLHポートを1つ持つ、30 km伝送用のSFPモジュール動作温度範囲は-40～85℃
SFP-1GLHXLC	LCコネクタ付き 1000BaseLHXポートを1つ持つ、40 km伝送用のSFPモジュール動作温度範囲は0～60℃
SFP-1GLHXLC-T	LCコネクタ付き 1000BaseLHXポートを1つ持つ、40 km伝送用のSFPモジュール動作温度範囲は-40～85℃
SFP-1GLSXLC	LCコネクタ付き 1000BaseLSXポートを1つ持つ、2 km伝送用のSFPモジュール動作温度範囲は0～60℃
SFP-1GLSXLC-T	LCコネクタ付き 1000BaseLSXポートを1つ持つ、2 km伝送用のSFPモジュール動作温度範囲は-40～85℃
SFP-1GLXLC	LCコネクタ付き 1000BaseLXポートを1つ持つ、10 km伝送用のSFPモジュール動作温度範囲は0～60℃
SFP-1GLXLC-T	LCコネクタ付き 1000BaseLXポートを1つ持つ、10 km伝送用のSFPモジュール動作温度範囲は-40～85℃
SFP-1GSXLC	LCコネクタ付き 1000BaseSXポートを1つ持つ、0.5 km伝送用のSFPモジュール動作温度範囲は0～60℃
SFP-1GSXLC-T	LCコネクタ付き 1000BaseSXポートを1つ持つ、0.5 km伝送用のSFPモジュール動作温度範囲は-20～75℃
SFP-1GZXLC	LCコネクタ付き 1000BaseZXポートを1つ持つ、80 km伝送用のSFPモジュール動作温度範囲は0～60℃
SFP-1GZXLC-T	LCコネクタ付き 1000BaseZXポートを1つ持つ、80 km伝送用のSFPモジュール動作温度範囲は-40～85℃
SFP-1FE シリーズ
SFP-1FELLC-T	LCコネクタ付き 100Base シングルモード1つの80 km伝送用のSFPモジュール動作温度範囲は-40～85℃
SFP-1FEMLC-T	LCコネクタ付き 100Base マルチモード1つの4 km伝送用のSFPモジュール動作温度範囲は-40～85℃
SFP-1FESLC-T	LCコネクタ付き 100Base シングルモード1つの40 km伝送用のSFPモジュール動作温度範囲は-40～85℃

PM-7200シリーズ

PM-7200-2GTXSFP	10/100/1000BaseT(TX)×2 または 1000BaseSFPスロットコンボポートのギガビットイーサネットモジュール
PM-7200-2MSC4TX	SCコネクタ付き100BaseFXマルチモードポート×2 および 10/100BaseT(X)ポート×4のファストイーサネットモジュール
PM-7200-2MST4TX	STコネクタ付き100BaseFXマルチモードポート×2 および 10/100BaseT(X)ポート×4のファストイーサネットモジュール
PM-7200-2SSC4TX	SCコネクタ付き100BaseFXシングルモードポート×2 および 10/100BaseT(X)ポート×4のファストイーサネットモジュール
PM-7200-4GTXSFP	10/100/1000BaseT(X)×4または1000BaseSFPスロットコンボポートのギガビットイーサネットモジュール
PM-7200-4M12	M12コネクタ付き 10/100BaseT(X)×4のファストイーサネットモジュール
PM-7200-4MSC2TX	SCコネクタ付き 100BaseFXマルチモードポート×4 および 10/100BaseT(X)×2のファストイーサネットモジュール
PM-7200-4MST2TX	STコネクタ付き 100BaseFXマルチモードポート×4 および 10/100BaseT(X)×2のファストイーサネットモジュール
PM-7200-4SSC2TX	SCコネクタ付き 100BaseFXシングルモードポート×4 および 10/100BaseT(X)×2のファストイーサネットモジュール
PM-7200-6MSC	SCコネクタ付き 100BaseFXマルチモードポート×6のファストイーサネットモジュール
PM-7200-6MST	STコネクタ付き 100BaseFXマルチモードポート×6のファストイーサネットモジュール
PM-7200-6SSC	SCコネクタ付き 100BaseFXシングルモードポート×6のファストイーサネットモジュール
PM-7200-8SFP	10/100BaseSFPスロット×8のファストイーサネットモジュール
PM-7200-8TX	10/100BaseT(X)ポート×8のファストイーサネットモジュール
PM-7200-1BNC2MST-PTP	STコネクタ付き 100BaseFX マルチモードポート×2、BNCコネクタのPPS出力×1を持ち、ハードウェアベースのIEEE 1588 PTP V2 プロトコルをサポートする、PT-7728-PTPシリーズ用ファストイーサネットモジュール
PM-7200-8MTRJ	MTRJコネクタ付き 100BaseFXマルチモードポート×8のファストイーサネットモジュール
PM-7200-4TX-PTP	10/100BaseT(X)ポート×4を持ち、ハードウェアベースのIEEE 1588 PTP V2プロトコルをサポートする、PT-7728-PTPシリーズ用ファストイーサネットモジュール
PM-7200-4MST-PTP	STコネクタ付き 100BaseFXマルチモードポート×4を持ち、ハードウェアベースのIEEE 1588 PTP V2プロトコルをサポートする、PT-7728-PTPシリーズ用ファストイーサネットモジュール
PM-7200-4MSC-PTP	SCコネクタ付き 100BaseFXマルチモードポート×4を持ち、ハードウェアベースのIEEE 1588 PTP V2プロトコルをサポートする、PT-7728-PTPシリーズ用ファストイーサネットモジュール
PM-7200-4GTX-PHR-PTP	1000BaseT(X)ポート×4を持ち、PRP/HSRプロトコルをサポートする、ギガビットイーサネットモジュール
PM-7200-4GSFP-PHR-PTP	100/1000BaseSFPスロット×4を持ち、PRP/HSRプロトコルをサポートする、ギガビットイーサネットモジュール

PM-7200シリーズは販売を終了いたしました。【後継機種】RM-G4000モジュールシリーズ

オプショナルアクセサリ

ソフトウェア
EDS-SNMP OPC Server Pro	SNMPデバイスをHMI/SCADAシステムに統合するためのOPCサーバソフトウェア
トライアルソフトウェア(マス・コンフィギュレーションと展開に必要とする生産性の高いツール)
MXconfig	産業用ネットワーク設定ツール

PT-7728シリーズ製品一覧

PT-7728-F-24	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-F-24-24	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-F-24-HV	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-F-48	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-F-48-48	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-F-48-HV	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-F-HV	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-F-HV-HV	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-PTP-F-24	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-PTP-F-24-24	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-PTP-F-24-HV	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-PTP-F-48	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-PTP-F-48-48	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-PTP-F-HV	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-PTP-F-HV-HV	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-PTP-R-24	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-PTP-R-24-24	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-PTP-R-24-HV	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-PTP-R-48	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-PTP-R-48-48	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-PTP-R-HV	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-PTP-R-HV-HV	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-R-24	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-R-24-24	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-R-24-HV	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-R-48	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-R-48-48	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-R-48-HV	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-R-HV	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
PT-7728-R-HV-HV	24+4Gポートギガビットモジュラーマネージドイーサネットスイッチ
