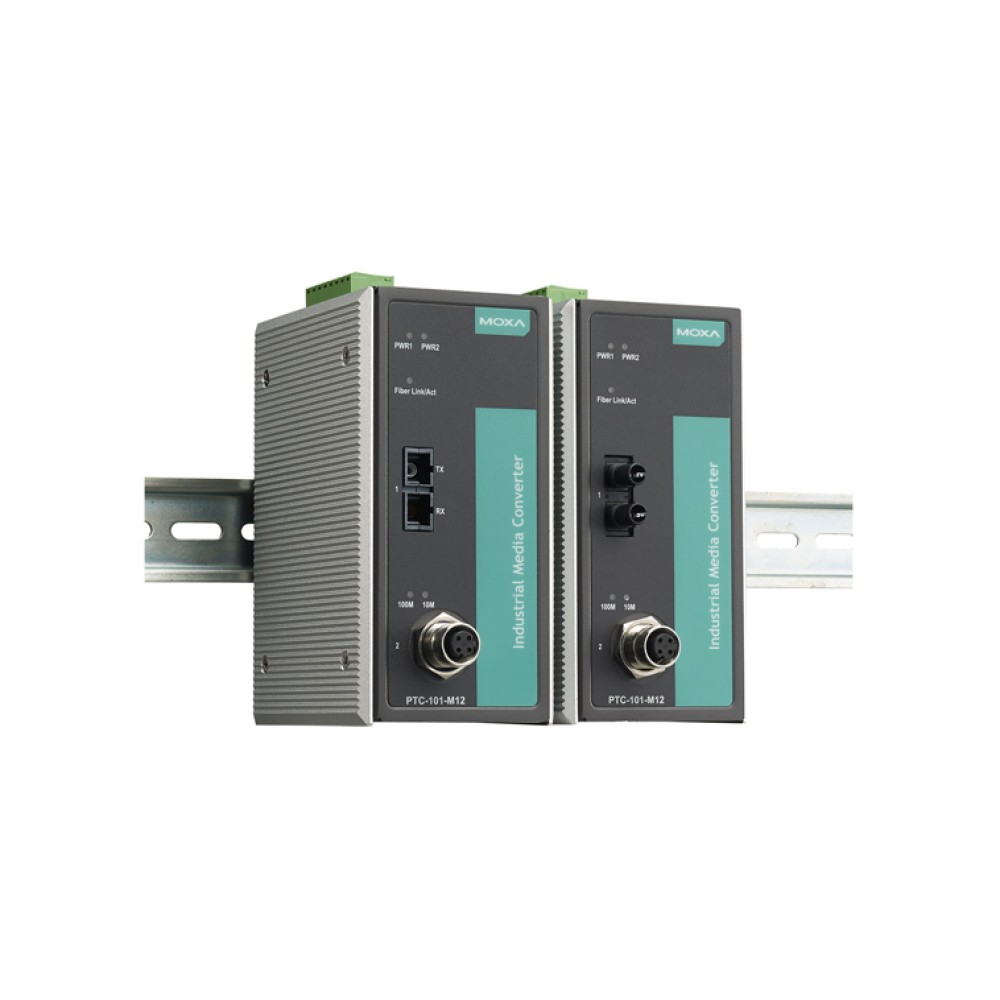

PTC-101-M12-S-SC-LV-CT-T
IEC 61850シングルモード SCコネクタ ,-40～85℃動作温度 コーティング メディアコンバータ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
2024年09月10日 販売終了
本製品は 2024年09月10日をもちまして 販売を終了いたしました。
主な製品特長
- 10/100BaseT(X)オートネゴシエーション および オートMDI/MDI-X
- Link Fault Pass-Through (LFP) サポート
- リレイ出力による電源故障アラーム
- 冗長デュアルDC電源入力
- M12耐震コネクタ (イーサネットポート)
- -40～85℃動作温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
PTC-101-M12 鉄道沿線規格EN50121-4準拠“イーサネット－光ファイバ”メディアコンバータは、10/100BaseT(X)から100BaseFXへ変換するコンバータです。PTC-101-M12コンバータは、ファイバ用にSC/ST コネクタおよびイーサネットには、振動に耐える信頼性の高い通信を提供するM12コネクタを使用しています。PTC-101-M12コンバータは、追加の配線が不要でありまた、産業用イーサネットネットワークのトータルソリューションを提供する10/100MのためのIEEE 802.3およびIEEE 802.3u/xプロトコル、半2重/全2重およびMDI / MDI-Xオートセンシングをサポートしています。PTC-101-M12は、常時激しい振動に見舞われる鉄道沿線アプリケーションに最適なEN50121-4に準拠しています。
| 技術 | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X)、100BaseFX |
|---|---|
| インターフェース | |
| RJ45ポート | 10/100BaseT(X) |
| ファイバポート | 100BaseFX (SC/STコネクタ) |
| LED表示 | PWR1、PWR2、Fiber Link (ファイバポート)、10/100M (TPポート) |
| アラーム接点 | 1リレイ出力、電流容量1 A @ 24 VDC |
| DIPスイッチ |  |
| 光ファイバ | |
 | |
| メカニカル | |
| ハウジング | メタル |
| サイズ | 124 × 145 × 67 mm |
| 重さ | 617 g |
| インストレーション | WK-51 (オールマウント) |
| 環境 | |
| 動作温度 | -40～85℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| コンフォーマルコーティング | N/A |
| 電源 | |
| 入力電圧 | 20～72 VDC |
| 接続 | リムーバブルターミナルブロック |
| 過電流保護 | 1.6 A (2信号短絡に対する保護) |
| 逆極性保護 | V+/V- リバーサル保護 |
| 規格および認証 | |
| EMC | CE、FCC |
| EMI | EN 55022 Class A |
| EMS | EN 61000-4-2 (ESD) Level 4、EN 61000-4-3 (RS) Level 3、EN 61000-4-4 (EFT) Level 4、EN 61000-4-5 (サージ) Level 4、EN 61000-4-6 (CS) Level 3、EN 61000-4-8 (PFMF) Level 5、EN 61000-4-9 |
| 交通管制 | EN 50155、EN 50121-4 |
| 振動 | EN 50125-3 |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |
サイズ および ピンアサインメント (単位：mm)
| PTC-101-M12-S-SC-LV-CT-T | IEC 61850 シングルモード SCコネクタ 動作温度：-40～85℃ コーティング メディアコンバータ |
|---|
オプショナルアクセサリ
| マウンティングキット | |
| DK-DC50131-01 | DINレールマウンティングキット |
|---|---|
PTC-101-M12シリーズ 製品一覧
| PTC-101-M12-S-SC-LV-T | 鉄道沿線規格EN 50121-4準拠“イーサネット－ファイバ”メディアコンバーター |
| PTC-101-M12-S-SC-LV-CT-T | IEC 61850シングルモード SCコネクタ ,-40～85℃動作温度 コーティング メディアコンバータ |
| PTC-101-M12-S-ST-LV-CT-T | IEC 61850シングルモード STコネクタ ,-40～85℃動作温度 コーティング メディアコンバータ |
| PTC-101-M12-S-ST-LV-T | 鉄道沿線規格EN 50121-4準拠“イーサネット－ファイバ”メディアコンバーター |
