PTC-101-M12-S-ST-LV-T

鉄道沿線規格EN 50121-4準拠“イーサネット-ファイバ”メディアコンバーター

2024年09月10日 販売終了

本製品は 2024年09月10日をもちまして 販売を終了いたしました。

後継製品

主な製品特長

  • 10/100BaseT(X)オートネゴシエーション および オートMDI/MDI-X
  • Link Fault Pass-Through (LFP) サポート
  • リレイ出力による電源故障アラーム
  • 冗長デュアルDC電源入力
  • M12耐震コネクタ (イーサネットポート)
  • -40~85℃動作温度範囲

FCC

CE

UL

EN50121-4

WEEE

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

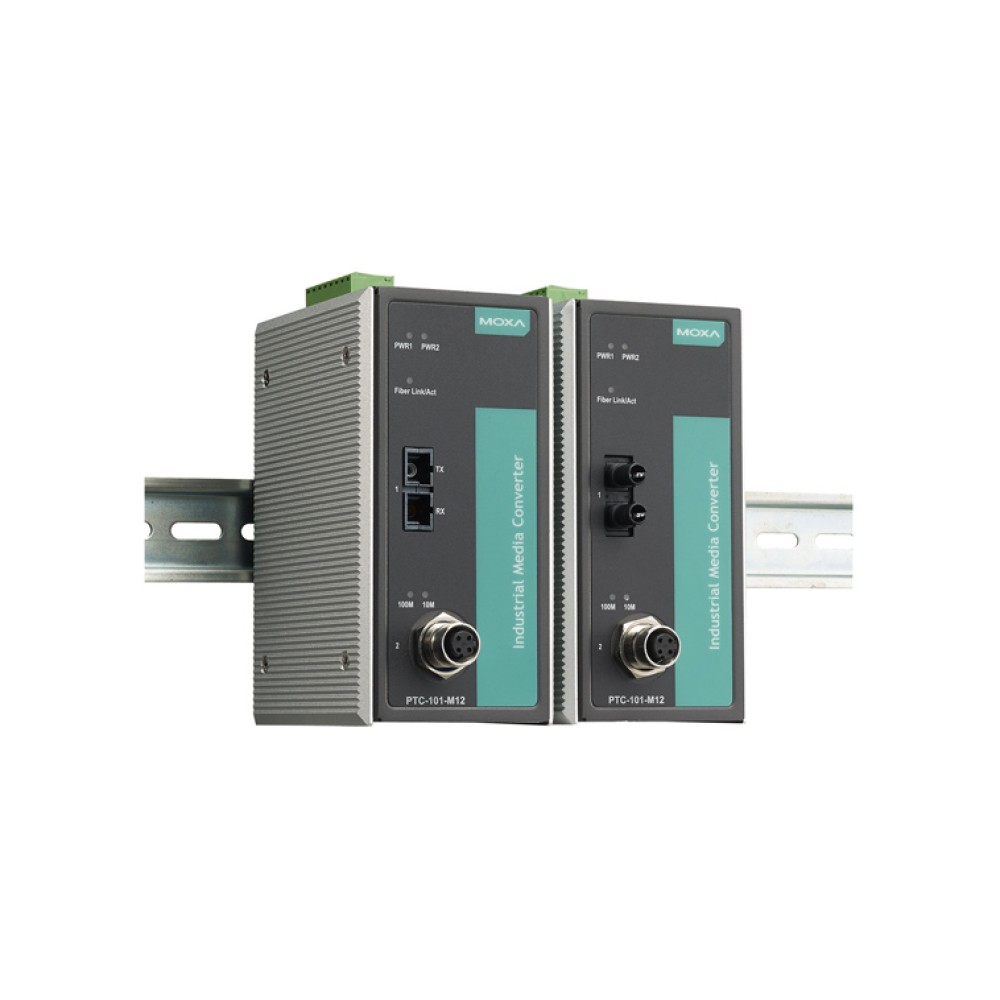

PTC-101-M12 鉄道沿線規格EN50121-4準拠“イーサネット-光ファイバ”メディアコンバータは、10/100BaseT(X)から100BaseFXへ変換するコンバータです。PTC-101-M12コンバータは、ファイバ用にSC/ST コネクタおよびイーサネットには、振動に耐える信頼性の高い通信を提供するM12コネクタを使用しています。PTC-101-M12コンバータは、追加の配線が不要でありまた、産業用イーサネットネットワークのトータルソリューションを提供する10/100MのためのIEEE 802.3およびIEEE 802.3u/xプロトコル、半2重/全2重およびMDI / MDI-Xオートセンシングをサポートしています。PTC-101-M12は、常時激しい振動に見舞われる鉄道沿線アプリケーションに最適なEN50121-4に準拠しています。

技術
規格IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X)、100BaseFX
インターフェース
RJ45ポート10/100BaseT(X)
ファイバポート100BaseFX (SC/STコネクタ)
LED表示PWR1、PWR2、Fiber Link (ファイバポート)、10/100M (TPポート)
アラーム接点1リレイ出力、電流容量1 A @ 24 VDC
DIPスイッチ
光ファイバ
メカニカル
ハウジングメタル
サイズ124 × 145 × 67 mm
重さ617 g
インストレーションWK-51 (オールマウント)
環境
動作温度-40~85℃
保管温度-40~85℃
相対湿度5~95% (結露なきこと)
コンフォーマルコーティングN/A
電源
入力電圧20~72 VDC
接続リムーバブルターミナルブロック
過電流保護1.6 A (2信号短絡に対する保護)
逆極性保護V+/V- リバーサル保護
規格および認証
EMCCE、FCC
EMIEN 55022 Class A
EMS EN 61000-4-2 (ESD) Level 4、EN 61000-4-3 (RS) Level 3、EN 61000-4-4 (EFT) Level 4、EN 61000-4-5 (サージ) Level 4、EN 61000-4-6 (CS) Level 3、EN 61000-4-8 (PFMF) Level 5、EN 61000-4-9
交通管制EN 50155、EN 50121-4
振動EN 50125-3
グリーン製品RoHS、CRoHS、WEEE
保証
保証期間5年間
詳細Moxa社 製品保証方針

サイズ および ピンアサインメント (単位:mm)

サイズ
PTC-101-M12-S-ST-LV-T産業用“10/100BaseT(X)-100BaseFX”メディアコンバータ
M12コネクタ
シングルモードSTコネクタ
20-72 VDC電源入力
動作温度:-40~85℃

オプショナルアクセサリ

マウンティングキット
DK-DC50131-01DINレールマウンティングキット

PTC-101-M12シリーズ 製品一覧

PTC-101-M12-S-SC-LV-T 鉄道沿線規格EN 50121-4準拠“イーサネット-ファイバ”メディアコンバーター
PTC-101-M12-S-SC-LV-CT-T IEC 61850シングルモード SCコネクタ ,-40~85℃動作温度 コーティング メディアコンバータ
PTC-101-M12-S-ST-LV-CT-T IEC 61850シングルモード STコネクタ ,-40~85℃動作温度 コーティング メディアコンバータ
PTC-101-M12-S-ST-LV-T 鉄道沿線規格EN 50121-4準拠“イーサネット-ファイバ”メディアコンバーター

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.14

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

中国版RoHS2対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.10.15

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH対応してますか?

Moxa


対応しております。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

原産国を教えてください。

Moxa


基本的には台湾で作られていますが、OEM品やパーツは中国の場合もございます。
