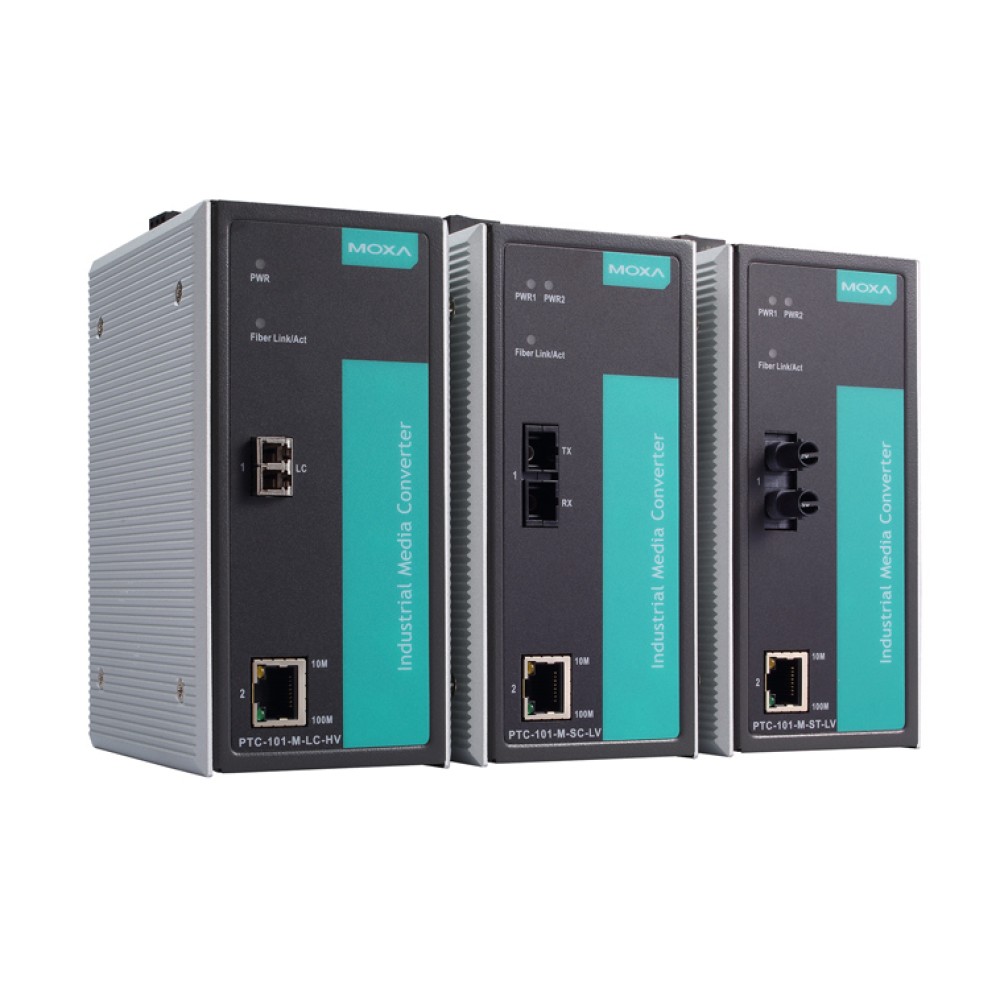

PTC-101-M-LC-LV

産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター

主な製品特長


  • 10/100BaseT(X)オートネゴシエーションおよびオートMDI/MDI-X
  • Link Fault Pass-Through (LFP)
  • 電源障害アラームリレー出力(LVモデル)
  • -40 ~ 85℃動作温度
  • リダンダントデュアルDC電源入力
  • 高信頼度電源の統合により外部電源不必要

FCC

CE

UL

WEEE

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • シリーズ
  • FAQ


産業用PTC-101イーサネット⇒ファイバーメディアコンバータは、スマートグリッドの一端を担う電力オートメーション、鉄道オートメーションアプリケーションに適する10/100BaseT(X)⇒100BaseFX(SC、STおよびLCコネクタ)のイーサネットメディアコンバージョンを提供します。PTC-101コンバータは、追加の配線を必要とせずIEEE 802.3および802.3u/802.3xプロトコル、10/100M、全2重/半2重、MDI/MDI-Xオートセンシングをサポートする産業用イーサネットネットワークソリューションを提供します。


テクノロジ
規格 IEEE 802.3、10BaseT
IEEE 802.3u、100BaseT(X)、100BaseFX
インターフェース
RJ45ポート 10/100BaseT(X)
Fiberポート 100BaseFX (SC/ST/LCコネクタ)
LED表示 PTC-101-HVシリーズ : PWR1、ファイバーリンク、10/100M (TPポート)
PTC-101-LVシリーズ : PWR1、PWR2、ファイバーリンク、10/100M (TPポート)
アラーム接点 1リレー出力、電流要領1A @24VDC
オプティカルファイバー
電源
過電流保護 1.6A (耐2信号同士短絡)
接続 リムーバルターミナルブロック
可逆極性保護
DIPスイッチ
入力電圧
メカニカル
ハウジング アルミニウム、IP30保護
重さ 製品 : 690g
パッケージ収納 : 875g
サイズ 152.15×123.46×66.65mm
環境
動作温度 -40 ~ 85℃
保管温度 -40 ~ 85℃
動作湿度 5 ~ 95% RH
認証
EMI FCC Part 15、CISPR (EN55022) class A
EMS EN61000-4-2 Edition 1.2 : 2001-04 (Level 4)
EN61000-4-3 : 1995+A1 : 2001
IEC 61000-4-3 : 2002+A1 : 2002 (Level 3)
EN61000-4-4 : 2004 (Level 4)
EN61000-4-5 : 2001-04 (Level 4)
EN61000-4-6 : 2004-11 (Level 3)
EN61000-4-8 : 2001-03 (Level 5)
EN61000-4-11 : 2004-03 (Criteria B)
安全 UL 60950-1
鉄道 EN50155/EN50121-4
電力オートメーション IEC 61850-3、IEEE 1613
保証
保証期間 5年
詳細 Moxa社 製品保証方針

PTC-101-M-SC-LV 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、マルチモード、SCコネクタ、デュアルリダンダント電源入力 (20-70VDC)、-40 ~ 85℃動作温度
PTC-101-M-ST-LV 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、マルチモード、STコネクタ、デュアルリダンダント電源入力 (20-70VDC)、-40 ~ 85℃動作温度
PTC-101-M-LC-LV 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、マルチモード、LCコネクタ、デュアルリダンダント電源入力 (20-70VDC)、-40 ~ 85℃動作温度
PTC-101-S-SC-LV 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、シングルモード、SCコネクタ、デュアルリダンダント電源入力 (20-70VDC)、-40 ~ 85℃動作温度
PTC-101-S-LC-LV 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、シングルモード、LCコネクタ、デュアルリダンダント電源入力 (20-70VDC)、-40 ~ 85℃動作温度
PTC-101-S-ST-LV 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、シングルモード、STコネクタ、デュアルリダンダント電源入力 (20-70VDC)、-40 ~ 85℃動作温度
PTC-101-M-SC-HV 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、マルチモード、SCコネクタ、1アイソレート電源(88-300VDCまたは85-264VAC)、-40 ~ 85℃動作温度
PTC-101-M-ST-HV 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、マルチモード、STコネクタ、1アイソレート電源(88-300VDCまたは85-264VAC)、-40 ~ 85℃動作温度
PTC-101-M-LC-HV 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、マルチモード、LCコネクタ、1アイソレート電源(88-300VDCまたは85-264VAC)、-40 ~ 85℃動作温度
PTC-101-S-SC-HV 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、シングルモード、SCコネクタ、1アイソレート電源(88-300VDCまたは85-264VAC)、-40 ~ 85℃動作温度
PTC-101-S-ST-HV 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、シングルモード、STコネクタ、1アイソレート電源(88-300VDCまたは85-264VAC)、-40 ~ 85℃動作温度
PTC-101-S-LC-HV 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、シングルモード、LCコネクタ、1アイソレート電源(88-300VDCまたは85-264VAC)、-40 ~ 85℃動作温度

PTC-101シリーズ 製品一覧

PTC-101-M-LC-HV 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター
PTC-101-M-LC-LV 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター
PTC-101-M-SC-HV 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター
PTC-101-M-SC-LV 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター
PTC-101-M-ST-HV 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター
PTC-101-M-ST-LV 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター
PTC-101-S-LC-HV 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター
PTC-101-S-LC-LV 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター
PTC-101-S-SC-HV 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター
PTC-101-S-SC-LV 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター
PTC-101-S-ST-HV 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター
PTC-101-S-ST-LV 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。
