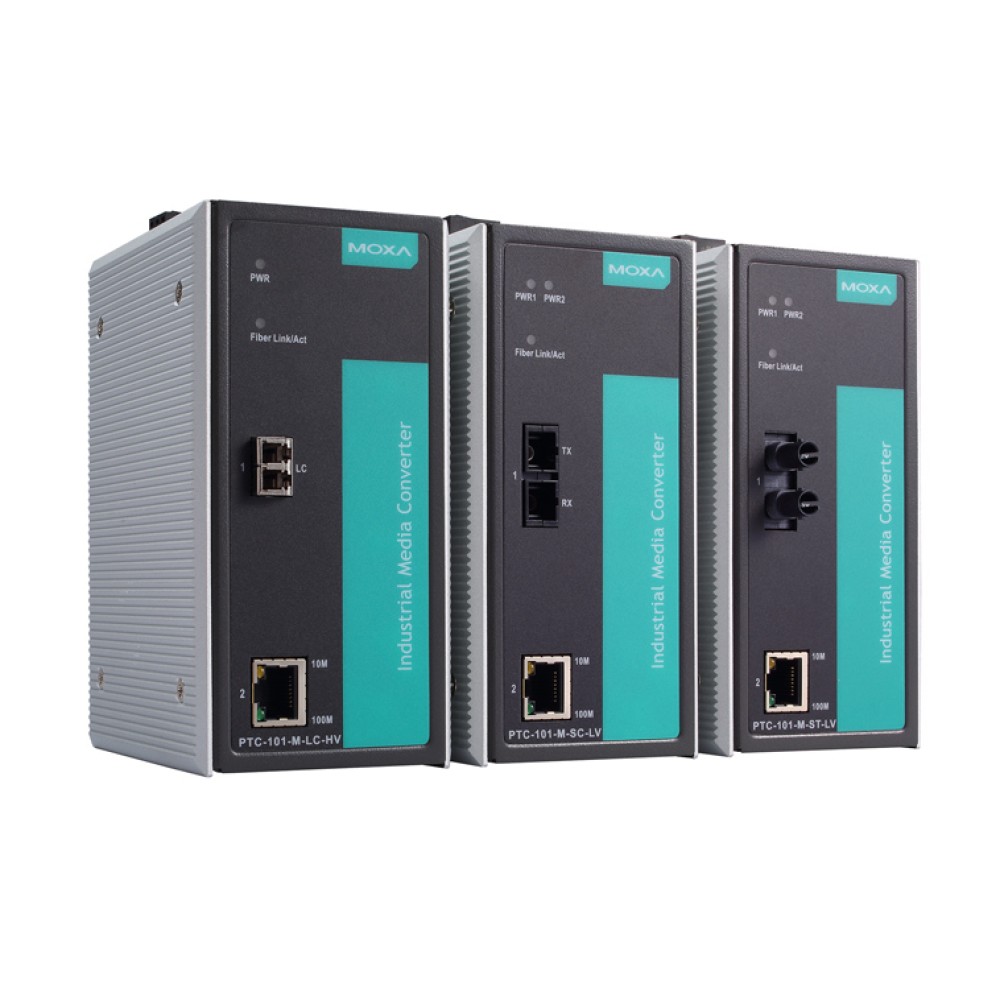

PTC-101-M-SC-HV
産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 10/100BaseT(X)オートネゴシエーションおよびオートMDI/MDI-X
- Link Fault Pass-Through (LFP)
- 電源障害アラームリレー出力(LVモデル)
- -40 ～ 85℃動作温度
- リダンダントデュアルDC電源入力
- 高信頼度電源の統合により外部電源不必要
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
産業用PTC-101イーサネット⇒ファイバーメディアコンバータは、スマートグリッドの一端を担う電力オートメーション、鉄道オートメーションアプリケーションに適する10/100BaseT(X)⇒100BaseFX(SC、STおよびLCコネクタ)のイーサネットメディアコンバージョンを提供します。PTC-101コンバータは、追加の配線を必要とせずIEEE 802.3および802.3u/802.3xプロトコル、10/100M、全2重/半2重、MDI/MDI-Xオートセンシングをサポートする産業用イーサネットネットワークソリューションを提供します。
| テクノロジ | |
| 規格 | IEEE 802.3、10BaseT IEEE 802.3u、100BaseT(X)、100BaseFX |
|---|---|
| インターフェース | |
| RJ45ポート | 10/100BaseT(X) |
| Fiberポート | 100BaseFX (SC/ST/LCコネクタ) |
| LED表示 | PTC-101-HVシリーズ : PWR1、ファイバーリンク、10/100M (TPポート) PTC-101-LVシリーズ : PWR1、PWR2、ファイバーリンク、10/100M (TPポート) |
| アラーム接点 | 1リレー出力、電流要領1A @24VDC |
| オプティカルファイバー | |
 |
|
| 電源 | |
| 過電流保護 | 1.6A (耐2信号同士短絡) |
| 接続 | リムーバルターミナルブロック |
| 可逆極性保護 | 有 |
| DIPスイッチ | |
 |
|
| 入力電圧 | |
 |
|
| メカニカル | |
| ハウジング | アルミニウム、IP30保護 |
| 重さ | 製品 : 690g パッケージ収納 : 875g |
| サイズ | 152.15×123.46×66.65mm |
| 環境 | |
| 動作温度 | -40 ～ 85℃ |
| 保管温度 | -40 ～ 85℃ |
| 動作湿度 | 5 ～ 95% RH |
| 認証 | |
| EMI | FCC Part 15、CISPR (EN55022) class A |
| EMS | EN61000-4-2 Edition 1.2 : 2001-04 (Level 4) EN61000-4-3 : 1995+A1 : 2001 IEC 61000-4-3 : 2002+A1 : 2002 (Level 3) EN61000-4-4 : 2004 (Level 4) EN61000-4-5 : 2001-04 (Level 4) EN61000-4-6 : 2004-11 (Level 3) EN61000-4-8 : 2001-03 (Level 5) EN61000-4-11 : 2004-03 (Criteria B) |
| 安全 | UL 60950-1 |
| 鉄道 | EN50155/EN50121-4 |
| 電力オートメーション | IEC 61850-3、IEEE 1613 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| PTC-101-M-SC-LV | 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、マルチモード、SCコネクタ、デュアルリダンダント電源入力 (20-70VDC)、-40 ～ 85℃動作温度 |
|---|---|
| PTC-101-M-ST-LV | 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、マルチモード、STコネクタ、デュアルリダンダント電源入力 (20-70VDC)、-40 ～ 85℃動作温度 |
| PTC-101-M-LC-LV | 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、マルチモード、LCコネクタ、デュアルリダンダント電源入力 (20-70VDC)、-40 ～ 85℃動作温度 |
| PTC-101-S-SC-LV | 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、シングルモード、SCコネクタ、デュアルリダンダント電源入力 (20-70VDC)、-40 ～ 85℃動作温度 |
| PTC-101-S-LC-LV | 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、シングルモード、LCコネクタ、デュアルリダンダント電源入力 (20-70VDC)、-40 ～ 85℃動作温度 |
| PTC-101-S-ST-LV | 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、シングルモード、STコネクタ、デュアルリダンダント電源入力 (20-70VDC)、-40 ～ 85℃動作温度 |
| PTC-101-M-SC-HV | 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、マルチモード、SCコネクタ、1アイソレート電源(88-300VDCまたは85-264VAC)、-40 ～ 85℃動作温度 |
| PTC-101-M-ST-HV | 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、マルチモード、STコネクタ、1アイソレート電源(88-300VDCまたは85-264VAC)、-40 ～ 85℃動作温度 |
| PTC-101-M-LC-HV | 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、マルチモード、LCコネクタ、1アイソレート電源(88-300VDCまたは85-264VAC)、-40 ～ 85℃動作温度 |
| PTC-101-S-SC-HV | 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、シングルモード、SCコネクタ、1アイソレート電源(88-300VDCまたは85-264VAC)、-40 ～ 85℃動作温度 |
| PTC-101-S-ST-HV | 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、シングルモード、STコネクタ、1アイソレート電源(88-300VDCまたは85-264VAC)、-40 ～ 85℃動作温度 |
| PTC-101-S-LC-HV | 産業用10/100BaseT(X)⇒100BaseFXメディアコンバータ、シングルモード、LCコネクタ、1アイソレート電源(88-300VDCまたは85-264VAC)、-40 ～ 85℃動作温度 |
PTC-101シリーズ 製品一覧
| PTC-101-M-LC-HV | 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター |
| PTC-101-M-LC-LV | 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター |
| PTC-101-M-SC-HV | 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター |
| PTC-101-M-SC-LV | 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター |
| PTC-101-M-ST-HV | 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター |
| PTC-101-M-ST-LV | 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター |
| PTC-101-S-LC-HV | 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター |
| PTC-101-S-LC-LV | 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター |
| PTC-101-S-SC-HV | 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター |
| PTC-101-S-SC-LV | 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター |
| PTC-101-S-ST-HV | 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター |
| PTC-101-S-ST-LV | 産業用IEC 61850/EN50155イーサネット⇒ファイバーメディアコンバーター |
