QuadraVista UHD 4Kは、マルチモニターおよびマルチビュー環境でビデオ、オーディオ、コンピューティングのニーズに対応するオールインワンの革新的なソリューションを提供します。また、マルチビューディスプレイ、KVM、video-over-IP、ビデオウォールの統合を提供するQuadraVista UHD 4Kは、コンパクトな1Uラックマウントシャーシに機能を搭載しています。

この標準製品は、USBキーボードとマウス、アナログステレオオーディオ、および5番目のコンピューターをサポートするHDMIクアドスクリーンスイッチとして動作します。拡張シャーシを使用すると幅広いビデオ、USB、およびオーディオアプリケーションに対応するために様々なオプションカードモジュールを追加することができます。複数のシャーシは、カスケード接続して追加のビデオソースの統合または1つのUHDモニターで4つ以上のビデオソースを表示することができます。

オプションのKMカードは、HDMIエンベデッドオーディオおよびアナログソースのオーディオミキシングを含む、接続されたビデオソースへの完全なKVM機能を提供します。KVM over IP、UHD2HDコンバーターカードは、マルチディスプレイKVM動作、KVM-over-IP、ビデオウォールディスプレイ、マルチビューUHDプレゼンテーションなど、さまざまなアプリケーションに対応します。

QuadraVista UHD 4Kは、シングルモニターに4つ以上の入力信号を表示するためにカスケード接続が可能です。また、シングルキーボードとマウスを使用して複数のモニター上に8,12、またはそれ以上の入力デバイスの操作を実行することを可能にするUSBとオーディオ機能をカスケード接続することができます。

一般的なアプリケーション

インストレーション

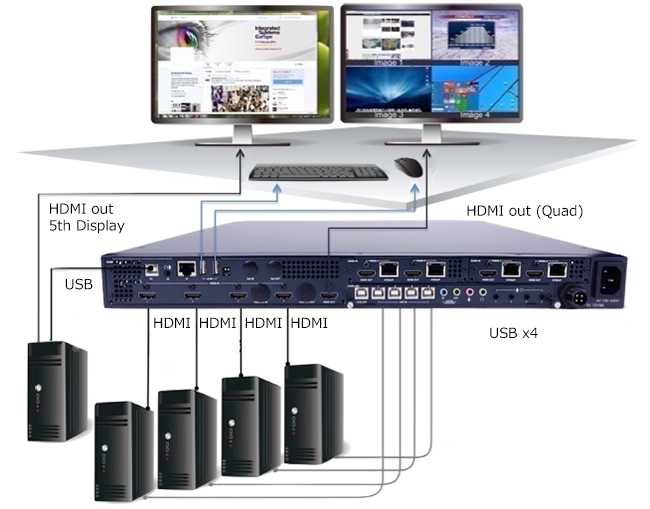

QuadraVista UHDのインストールは、KMモジュールカードがインストールされている場合、関連するUSB入力と共に4つのHDMIソースをクワッドディスプレイビデオ入力に接続することで構成されます。

モデルとオプションのモジュラーカード

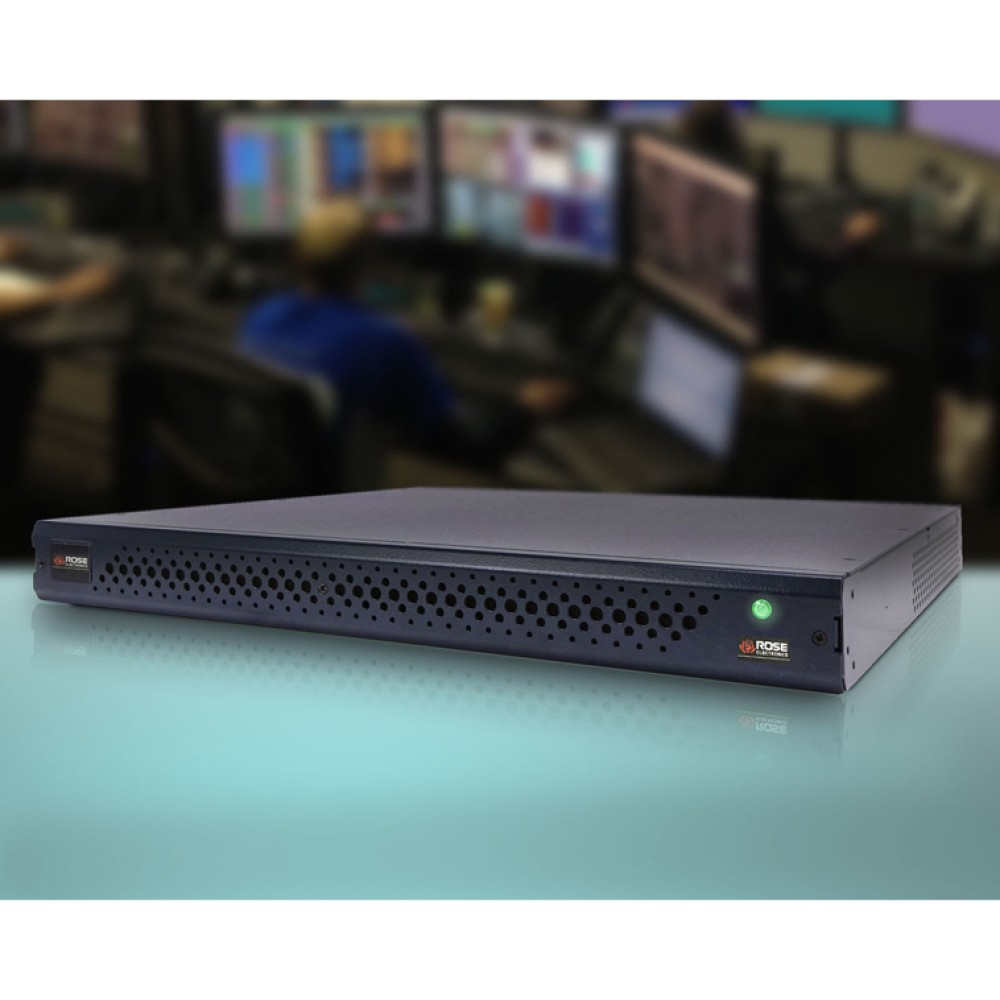

QuadraVista UHD 4Kは、1UのラックマウントシャーシにIEC内部電源を収容します。選択可能なカードは、3種類あります。KMカードには、4xUSB-Bポート、4xアナログオーディオポートおよびオーディオミキシングのためのマイク/スピーカポートがあります。KVM-over-IPカードは、ギガバイトスイッチを介してLAN経由でHDMIとUSBを送信します。シャーシには、CATxまたはファイバーインターフェースのいずれかで使用可能な4コンピューターソースの送信のために2×KVM-IPカードが搭載されています。UHDビデオウォールプロセッサーカードは、UHDをHDビデオウォールフォーマットに変換および4xHDMIビデオウォール出力を提供します。

ケーブルおよびコントロール

HDMI、USB-ABおよび3.5mmステレオオーディオケーブルは、HDMI機器をQuadraVista UHD 4Kに接続するために使用します。豊富なOSDコンフィギュレーションおよびコントロールパラメータを操作するためにイーサネットケーブルをRJ45コントロールポートに接続します。
