Pepperl + Fuchs Comtrol(旧Comtrol)

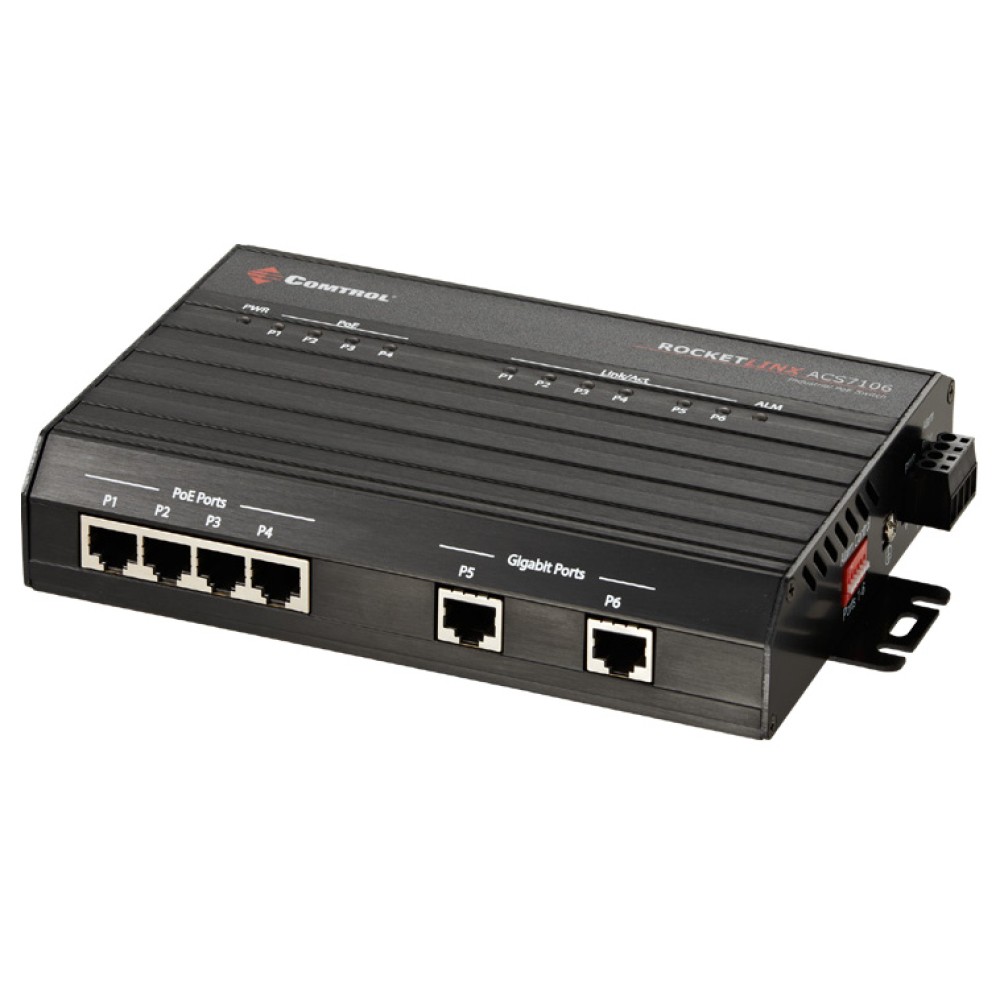

RocketLinx ACS7106

アクセスコントロール用6ポートPoE Plusイーサネットスイッチ

主な製品特長


  • アクセスコントロール設備のための米国州・政府の要件を満たすUL294/UL294B規格準拠PoE Plus スイッチ
  • SiemensおよびHIDのアクセスコントロール製品認定
  • 電圧ブースト技術:火災/アラーム/アクセス コントロール電源システムと容易に統合できる12~24 VDC入力電源
  • それぞれ最大30 Wをサポートする802.3af/802.3atに準拠した4つのポート
  • 大電力デバイスのオペレーションを保証する 100 WのPoEトータル電力バジェット
  • Siemensアクセスコントロールキャビネットの穿孔バックプレーン用に設計したマウンティングブラケット(イメージ図)
  • 高帯域幅スループット用に、10/100BASE-TXファーストイーサネットポートが4ポート、ギガビットアップリンクポートが2ポート
  • イーサネットリンクおよびPoE電源イベント通知のための24VDC @1Aのリレーアラームサポート
  • PoE準拠 1-event および2-event 2分類技術
  • PoE出力ポートの過電流および過電圧保護
  • 電源入力の過電流保護
  • 堅牢なアルミのスモールフォームファクタ筐体によりアクセスコントロールパネル内に容易に設定
  • 過酷な環境で信頼性の高いオペレーションを実現する-40~55℃の幅広い動作温度範囲
  • 容易なplug-and-play設置により、コストそしてラックマウントや個別のPoE インジェクタで生ずる複雑な配線を低減

CE

UL

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • FAQ


米国政府および州規制は、UL294準拠の要求に向けて動いています。 ComtrolのRocketLinx ACS7106は、アクセスコントロールシステム内の展開および統合への信頼を可能にする最初のUL294B認定スイッチです。

ComtrolのRocketLinx® ACS7106 6ポート PoE Plusイーサネットスイッチは、アクセスコントロールおよびモバイル監視アプリケーション向けに信頼性の高い電源およびデータ接続を提供する目的で設計されています。ACS7106スイッチは、アクセスカードリーダやIP監視カメラといったリモートのPD(受電側機器)に電源およびデータを供給する10/100BASE-TX PoE Plusポート×4ポートおよび広帯域アプリケーション用に最大のスループットを保証する10/100/1000BASE-TXアップリンクポート×2ポートを備えています。

ACS7106は、耐久性のあるアルミエンクロージャに収容され、広い環境温度範囲で動作可能であり、高い信頼性と耐久性、12/24VDC電源接続のための電圧ブースト回路、アラーム通知リレーおよび多くの都市でアクセスコントロールに必要とされる厳しいUL294B安全認証に準拠するなど、一般的なITグレードのスイッチには見られない多くの機能を提供します。

これらの拡張された機能と設計によるComtrolのRocketLinx® ACS7106スイッチは、末端のネットワークカメラやカードリーダを大規模なアクセスコントロールシステムに統合する理想的なソリューションを実現することができる信頼性およびオプション設定を提供します。

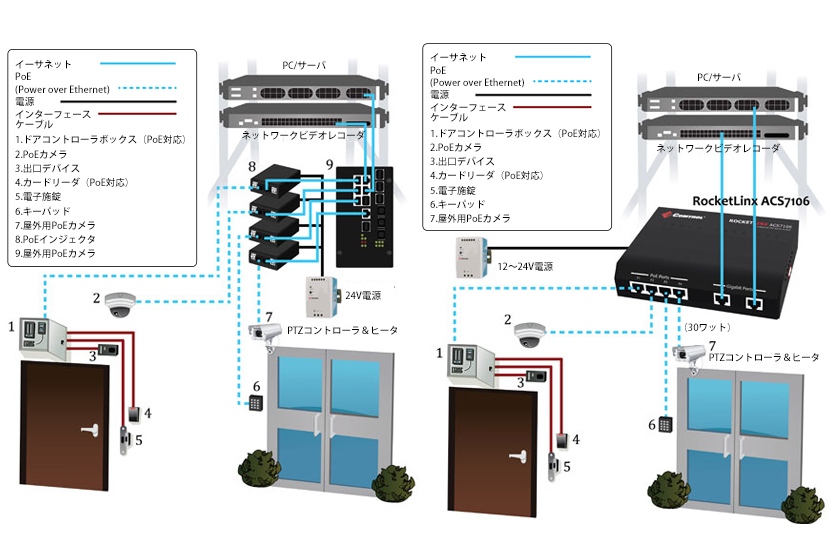

アクセスコントロールは、車のドアロック、ATMシステムのPIN(暗証番号/個人識別番号)、ドアのコントロールリーダによる建物へのアクセス許可または拒否に至る、異なるさまざまな方法に使用することができます。

※ 画像クリックで拡大表示

クリックで拡大表示

ハードウェア
イーサネット仕様 10/100/1000BASE-TX
エンクロージャ 押出しアルミケース
インストレーション方法 パネルマウント
LED表示 PoEステータス、電源、Port Link/Activity、アラーム
サイズ(L x W x H) 18.8cm x 13.59cm x 3.56cm
重量 0.57 kg
テクノロジー
規格 IEEE 802.3af PoE
IEEE 802.3at PoE Plus
IEEE802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
フロー制御 IEEE802.3xフロー制御およびバックプレッシャ
パフォーマンス
スイッチ技術 ストア/フォワードスイッチ技術
ストア/フォワードスイッチ技術 14,880pps:10Mイーサネット
148,800pps:100Mイーサネット
1,488,000pps:1000Mイーサネット
MACアドレス数 1 K
パケットバッファメモリ 512 Kbits
転送パケットサイズ 64~1522 Byte
PoE機能
規格 IEEE 802.3af Power over Ethernet (PoE)
IEEE 802.3at Power over Ethernet Plus (PoE Plus)
PoEインジェクタポート数 4
最大出力電力/PoEポート 最大 30 W
標準 PoE電圧出力 IEEE802.3af/802.3at準拠
52~54.3 VDC
Iトータル PoE電力バジェット UL294インストレーション, VIN = 24 VDC (0~49℃) 90 W
UL294インストレーション, VIN = 12 VDC (0~49℃) 60 W
非UL294インストレーション, VIN = 24 VDC
100 W @動作温度範囲 -40~50℃
90 W @動作温度範囲 -50~55℃
非UL294インストレーション, VIN = 12VDC
60 W @動作温度範囲 -40~55℃
PSEタイプ Alternative B
過電流保護 有り
過電圧保護 有り
イーサネットインターフェース仕様
コネクタ RJ45
ポート数 4 x 10/100BASE-TX (PoE Plusポート)
2 x 10/100/1000BASE-TX (アップリンクポート)
オートMD/MDI-X 有り
オートネゴシエーション 有り
PoEポートピンアサイメント RX (1, 2) TX (3, 6) V+ (4, 5) V- (7, 8)
リンク距離 100 m
ポートアラームリレー 各ポートの障害通知(DIPスイッチによるenable/disable)
リレー規格 最大1 A @ 24 VDC
電気的仕様
デバイス DC入力電圧 : 12~24 VDC 消費電力 (PD負荷なし) : 8.4 W 消費電流 (PD負荷なし) : 350 mA @ 24 VDC 消費電力 (PD負荷 PoE全電力パジェット) : 4.5 A @ 24 VDC (UL294) 4.8 A @ 24 VDC 6.7 A @ 12 VDC
入力過電流保護 有り
電源コネクタ 1
電源コネクタタイプ (1) 4-Pin スクリューターミナルブロック
環境仕様
温度 システム On -40~55℃
システム Off -40~85℃
動作湿度(結露なし) 0~95%
補完湿度(結露なし) 0~95%
出荷情報
梱包重量 0.79 kg
梱包サイズ(L x W x H) 28.7cm x 23.1cm x 13.97cm
UPC コード 7-56727-32130-9
原産国 USA
ECCN 5A991
Schedule B 番号 8517.62.0050
規格および認証
エミッション FCC Part 15 Subpart B Class A Limit
Canadian EMC Requirements ICES-003
European Standard EN55022
イミュニティ
European Standard EN55024
IEC61000-4-2/EN61000-4-2: 静電気放電
IEC61000-4-3/EN61000-4-3: 放射電磁界
IEC61000-4-4/EN61000-4-4: ファスト トランジェント/バースト
IEC61000-4-5/EN61000-4-5: サージ
IEC61000-4-6/EN61000-4-6: 高周波伝導
IEC61000-4-8/EN61000-4-8: 電源周波数磁界
IEC61000-4-11/EN61000-4-11:電圧ディップおよび電圧変動
安全性 UL294B規格(アクセスコントロールシステムユニット)
IEC 60950/EN60950 (LISTED)
CSA C22.2 No. 60950/UL60950 第3版
その他 ヨーロッパ規格: RoHS2準拠 CE
保証
保証 5年間
完全なUL294認証ソリューションには、UL294承認の電源を使用することを推奨します。
非電力制限出力
  • Securitron AQU128 – 12V @ 8A (96-ワッツ)
  • Alarmsaf CPS600C-UL/CS – 24V @ 6A (96-ワッツ)
  • Schlage PS906 – 24V @ 6A (144-ワッツ)
非電力制限出力
  • Schlage PS904 – 24V @ 4A (96-ワッツ)
  • Altronix eFlow6N – 12/24VDC @ 6A (144-ワッツ)
推奨製品
推奨製品 製品番号 : 32102-6 PS1100 24V、100W DINレール
製品番号 : 32101-9 PS1060 24V、60W DINレール
