製品・サービス

Pepperl + Fuchs Comtrol(旧Comtrol)

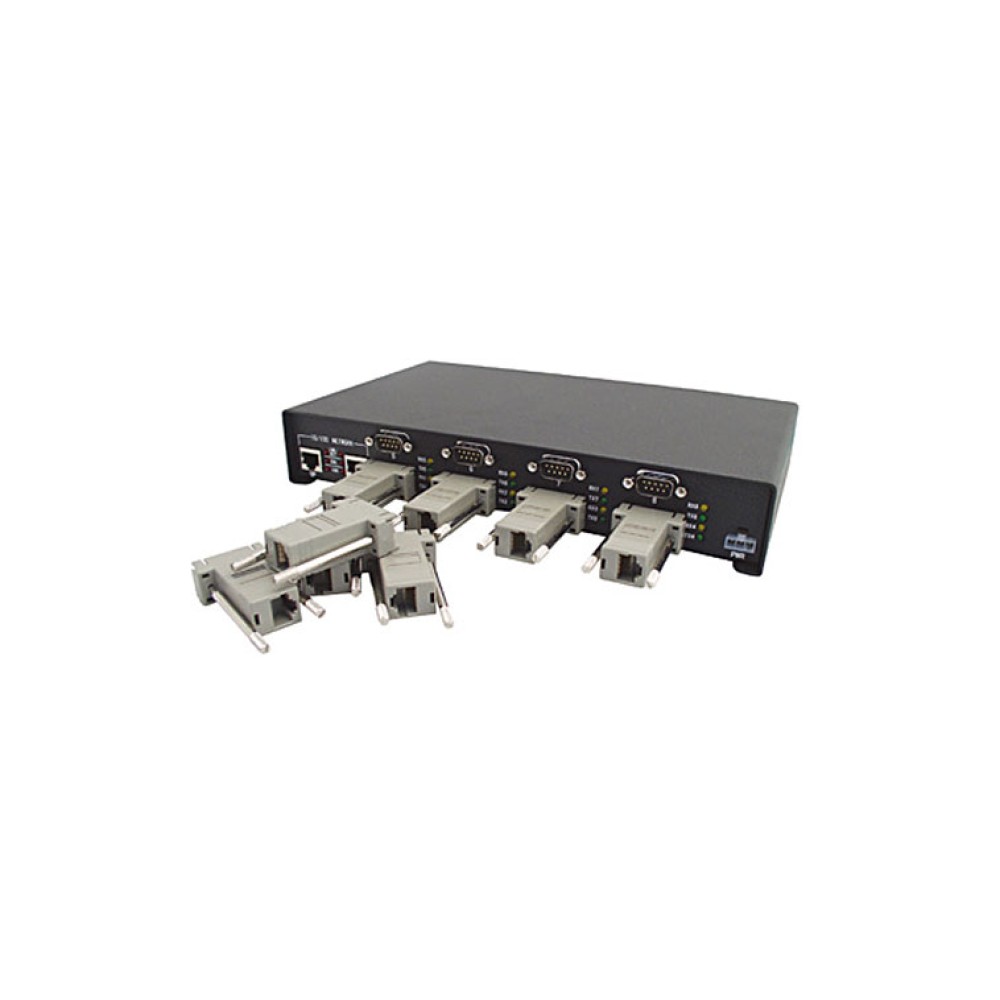

DeviceMaster® RTS 8ポートRJ45

8ポートシリアルデバイスサーバー,RJ45接続 - RS-232C/422/485

主な製品特長

  • シリアルケーブルの長さに制限がなく、イーサネットを通してシリアルデバイスがどこにあってもホストPCとの通信が可能
  • インタフェースはRS-232C/422/485をソフトウェアにより選択可能
  • COM、TTY、TCP/IP のソケット通信モードをサポート
  • Webベースの設定により、セットアップや管理の変更が速くて簡単
  • eメールによるイベント通知で管理者に接続やセキュリティの問題をリアルタイムで警告
  • 2ポート 10/100 イーサネット スイッチを内蔵
  • -37~74℃の広い産業用温度範囲
  • パネルマウントができる丈夫なステンレス製エンクロージャ
  • PortVision® DX リモート監視・管理ソフトにより、ネットワーク上のデバイスの自動監視や、リモート操作によるファームウェア アップデートで問題解決が可能
  • DeviceMaster プラットフォーム上でカスタムアプリが開発できるソフト開発キットをご用意
  • CE RoHS2 準拠
  • IPV6 をサポート
  • NEMA TS2 認証

CE

UL

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

Comtrol のDeviceMaster® RTS 8Port DB9/RJ45は、シリアル通信機器のネットワーク化のために設計された8ポート・デバイス・サーバです。DeviceMaster® RTSをNS-Link™ ドライバ ソフトとホストPCと共に使用して、イーサネット上またはインターネット経由のCOMポートやTTYポートに置き換えられます。 ソフト変更なしで既存のシリアルデバイスとPCを接続したい場合に、一組のDeviceMaster® RTSがTCPやUDPと言ったソケット接続によるネットワークを経由し、シリアルデータをシームレスに転送するポイント ツー ポイントのシリアル通信路を構築します。

ハード
プロセッサ ARM7 44MHz
メモリ 8MB RAM、4MB Flash(プログラム可能)
バス インタフェース 10/100 BASE-T × 2
エンクロージャ スチール製(黒色仕上げ)
サイズ 274.3 x 45.7 x 160 mm
重さ 2.19 kg
インストレーション パネル/ラックマウント
LED 表示 Status、Ethernet Link/Activity、Collision、100MB Ethernet、各ポートのRX/TX
サージ保護 15 kV
電気的仕様
電源入力 9~30 VDC
消費電力 6.96 W
外部電源(付属品) 入力 : 90~260 VAC @ 60 Hz
出力 : 290 mA @ 24 VDC
環境仕様
動作温度 -37~74°C
保管温度 -40~85°C
相対湿度 5~95%
高度 0~3,048 m
発熱量 23.8 BTU/Hr
平均故障間隔(MTBF) 21.5 年
デバイス ドライバ
デバイス ドライバ Linux
Microsoft® Windows® 7
Microsoft® Windows® 2008 Server
Microsoft® Windows® Vista
Microsoft® Windows Server® 2003
Microsoft® Windows® XP
Microsoft® Windows NT® 4.0 (Legacy)
Microsoft® Windows® 2000 (Legacy)
BootLoader 2.04
Socketserver 3.18
シリアル通信
インタフェース RS-232C/422/485(ソフトによる選択)
ボー・レート 65 bps ~230 kbps
シリアル コネクタ DB9/RJ45 アダプタ × 8
データ ビット 7 または 8
パリティ 奇数、偶数 または なし
ストップ ビット 1 または 2
特長
特長
  • 最少遅延時間
  • NS-Link COM/TTY ポート リダイレクタ
  • PortVision® リモート管理ソフトウェア
  • TCP/IP & UDP Telnet ソケット サービス
  • Telnet
  • HTTP
  • SNMP
  • DHCP/RARP/ARP/BOOTP/Ping
  • ハードおよびソフトによるフロー制御
  • ウォッチドッグ リセット
  • イベント通知
  • RFC 1006
  • IP マルチキャストデータ伝送をサポート
輸出情報
梱包重量 3.55 kg
梱包サイズ 378.5 x 101.6 x 276.9 mm
UPC コード 7-56727-99449-7
ECCN 5A992
スケジュール B 番号 8471.80.1000
規制・規格
イミュニティ EN55024、EN61000-4-2、EN61000-4-3、
EN61000-4-4、EN61000-4-5、EN61000-4-6、
EN61000-4-8、EN61000-4-11、IEC 61000-4-2、
IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、
IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11
エミッション EN55022 & A1:2000、IEC 61000-3-2、
IEC 61000-3-3、CISPR-22、ICES-003
安全性 EN60950、IEC 60950、CSA C22.2 No. 50/UL60950 NEMA TS2 準拠 CE RoHS2 準拠

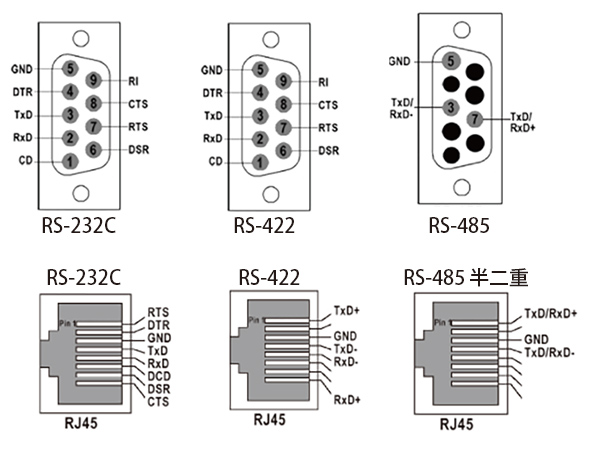

ピン配置

DeviceMaster® RTS 8ポートRJ45 8ポートシリアルデバイスサーバ、RJ45接続 - RS-232C/422/485

RoHS2対応してますか?

Pepperl + Fuchs Comtrol(旧Comtrol)


対応しております。
