製品・サービス

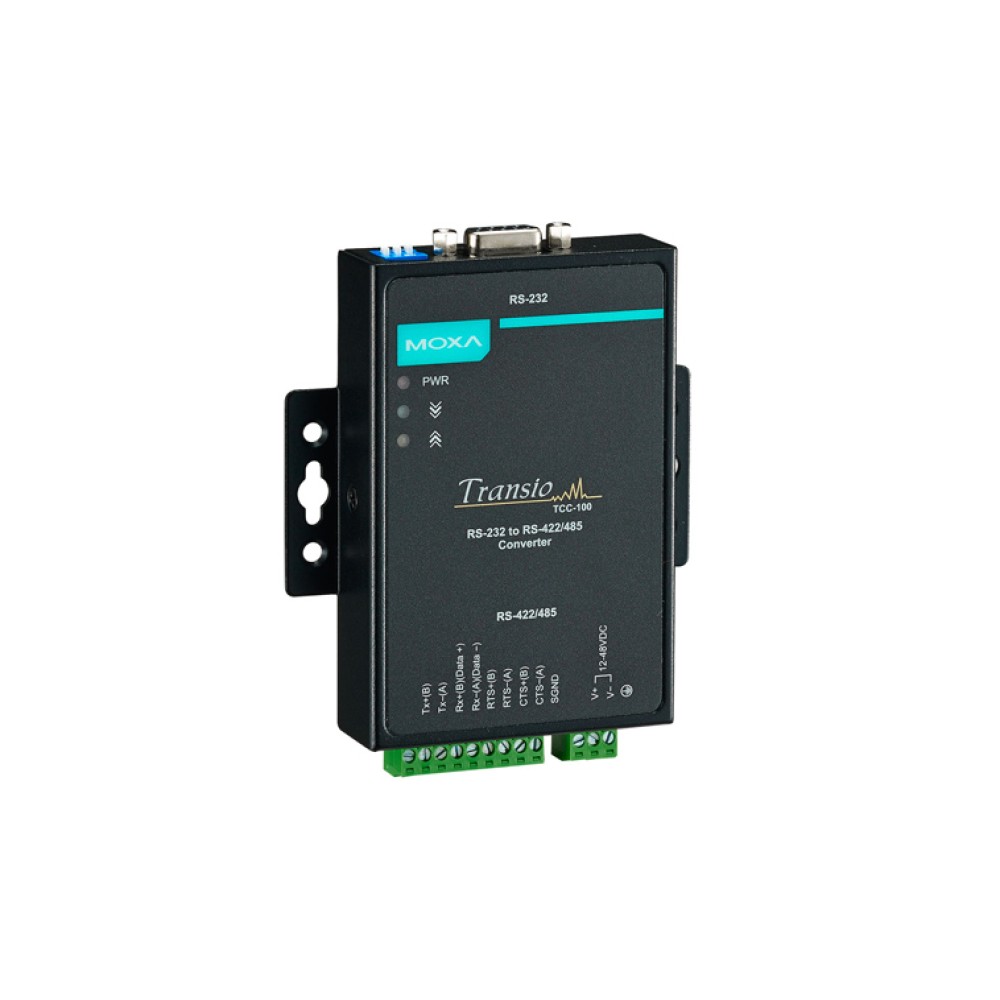

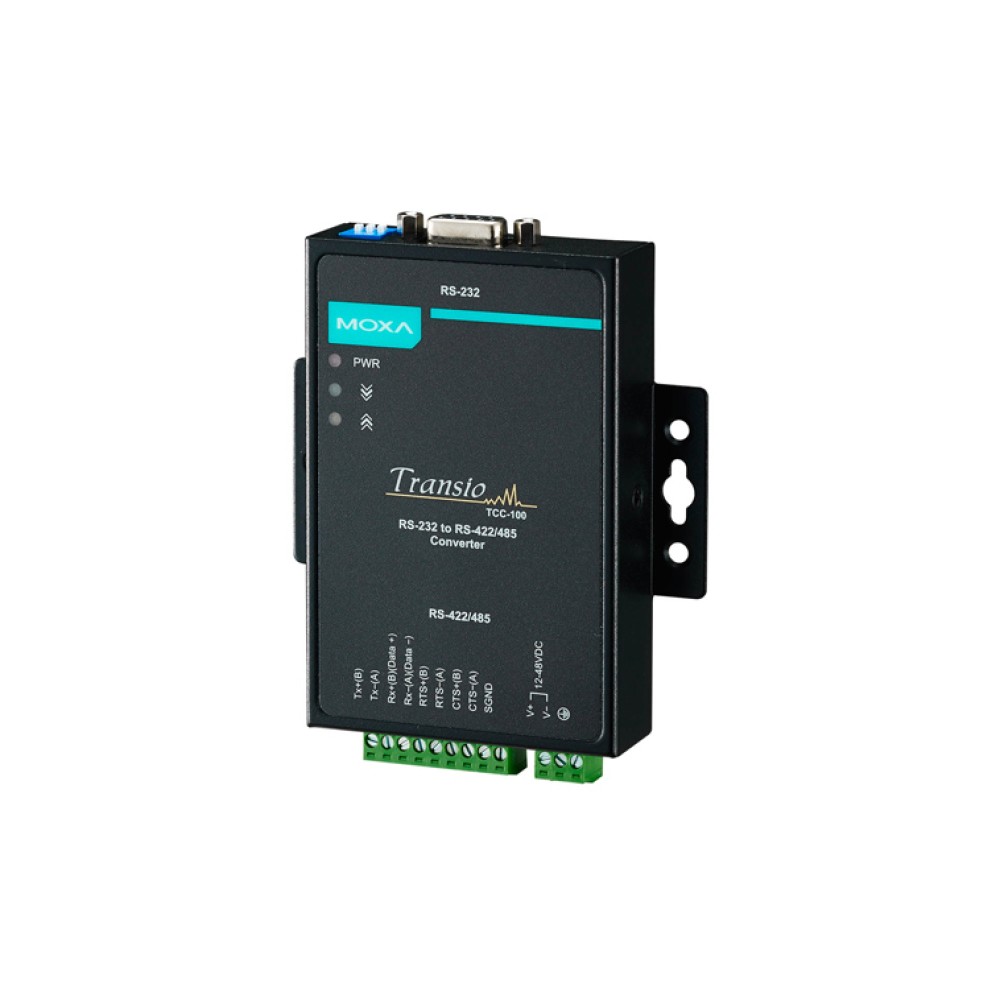

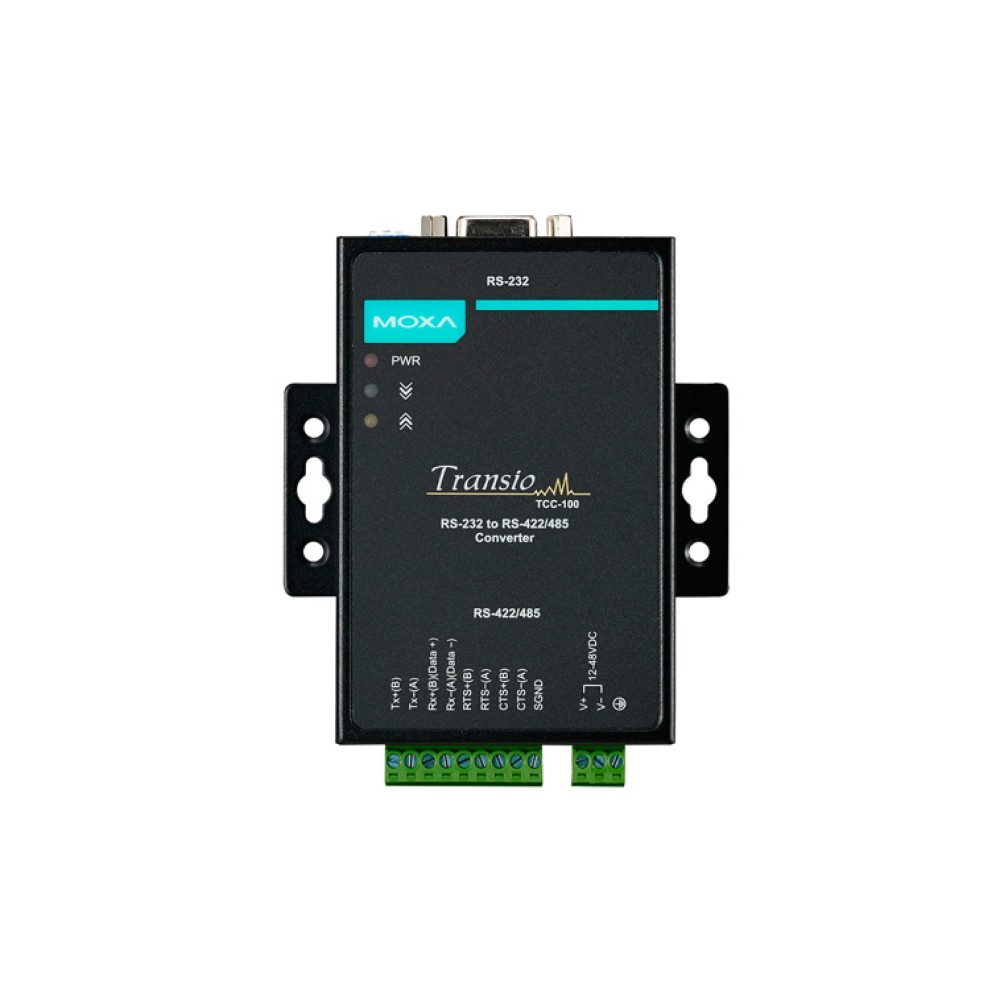

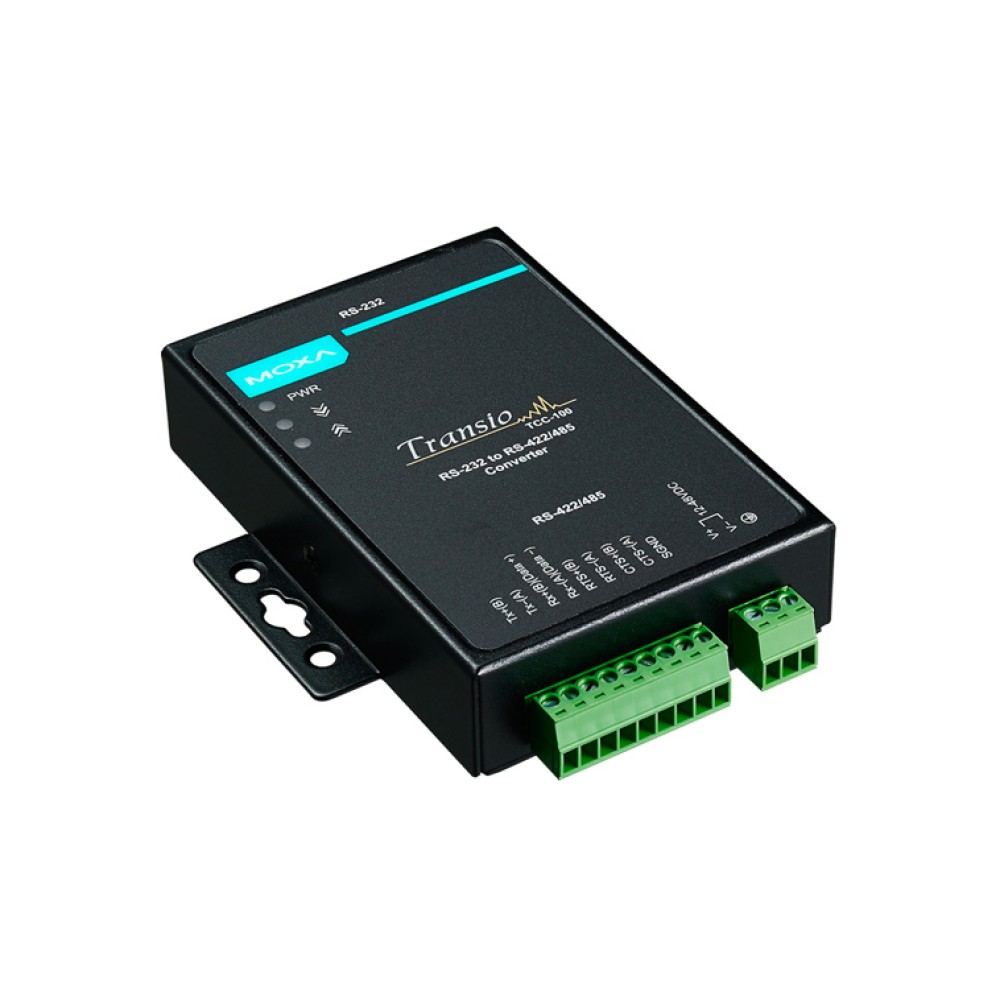

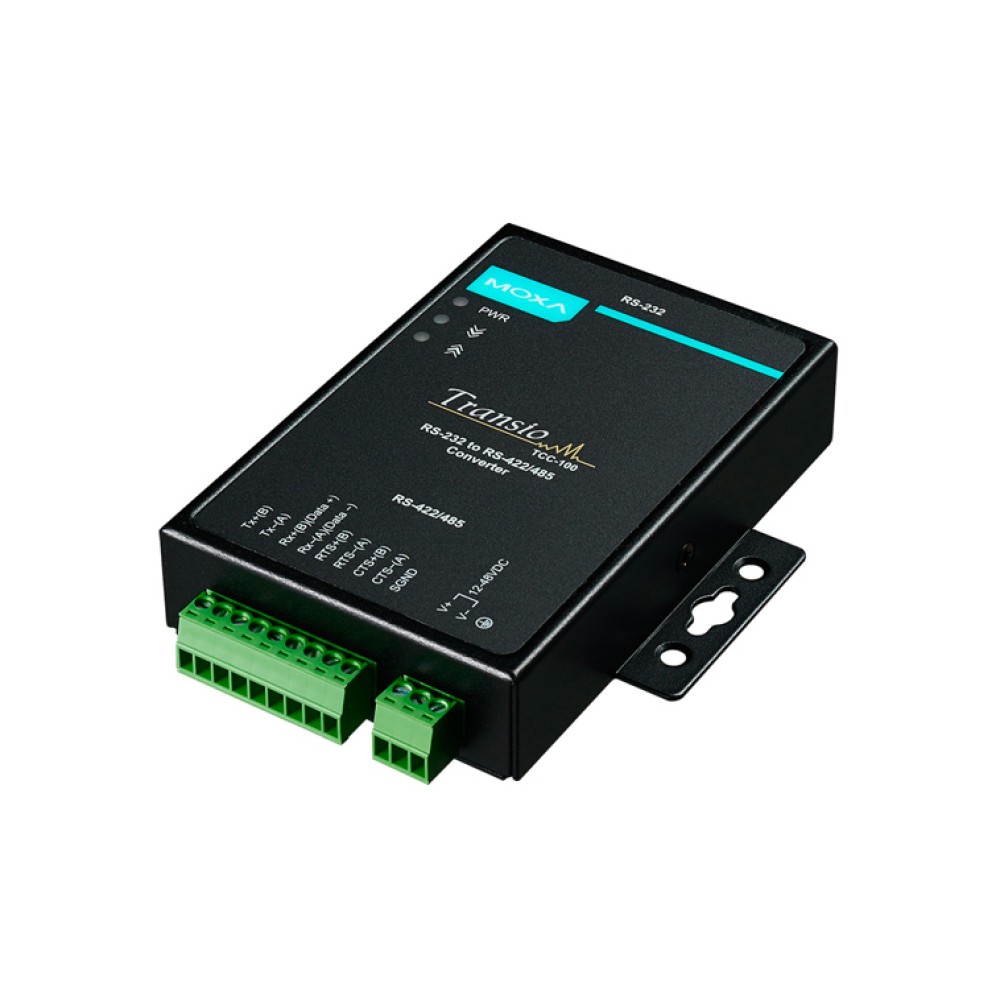

TCC-100I-T
RS232C-RS422/485 コンバーター
主な製品特長
- RS-232C-RS-422 コンバータ、RTS/CTSサポート
- RS-232C-RS-485変換(2線または4線式サポート)
- 2 KVアイソレーションプロテクション(TCC-100I/TCC-100I-T)
- ウォールマウントおよびDINレールマウント
- RS-422/485ワイヤーリング用プラグイン式ターミナルブロック
- LED表示〔電源、Tx、Rx〕
- -20~60℃動作温度
- ワイド動作温度モデル(-40~85℃)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
TCC-100およびTCC-100Iは、RS-232Cの伝送距離を拡大することによりネットワークの能力を増大させることができるRS-232C-RS-422/485コンバータです。両方のコンバータは、DIN-レールマウント、ターミナルブロック配線、電源供給用外部ターミナルブロック、オプティカルアイソレーション(TCC-100I)を含む優れた産業グレード設計のインターフェースコンバータです。TCC-100/100Iは、クリティカルな工業環境においてRS-232C信号をRS-422/485に変換する理想的なソリューションを提供します。
RS-232側 | |
コネクタ | DB9(F) |
---|---|
信号 | RS-232C:TxD, RxD, RTS, CTS, GND |
RS-422/485側 | |
コネクタ | ターミナルブロック |
信号 | (インターフェースの切換:DIPスイッチ) RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485-4線: TxD+, TxD-, RxD+, RxD-, GND RS-485-2線 信号: Data+, Data-, GND |
シリアル通信 | |
ボーレート | 50 bps~921.6 Kbps |
ESDプロテクション | 15 KV |
光絶縁保護 | 2 KV (TCC-100I) |
メカニカル | |
ケース | アルミニウム |
重量 | 148 ± 5g |
寸法 | 67 x 100.4 x 22 mm |
環境 | |
稼働時温度 | TCC-100/100I: -20~60℃ TCC-100-T/100I-T: -40~85℃° |
動作湿度 | 5 ~ 95% RH |
保管時温度 | -20 ~ 85℃ |
電源 | |
電源入力 | 電源入力ジャック |
入力電圧 | 12~48 VDC |
電力消費量 | TCC-100: 300 mA @ 12 V TCC-100I: 400 mA @ 12 V |
逆電圧保護 | V+/V-逆接続に対する保護 |
過電圧保護 | 2信号短絡に対する保護 |
信号保護 | 電力EFT/サージ保護2 KV |
認証 | |
CE | Class B |
FCC | Class B |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
サイズ(単位=mm)
ピンアサインメント
TCC-100I-T | RS232C-RS422/485 コンバータ 光絶縁 -40~85℃° |
---|
TCC-100/100Iシリーズ 製品一覧
TCC-100 | Cat6 250MHz UTPケーブル 1,000ft ブルー |
TCC-100I | RS232C-RS422/485 コンバーター |
TCC-100I-T | RS232C-RS422/485 コンバーター |
TCC-100-T | RS232C-RS422/485 コンバーター |
