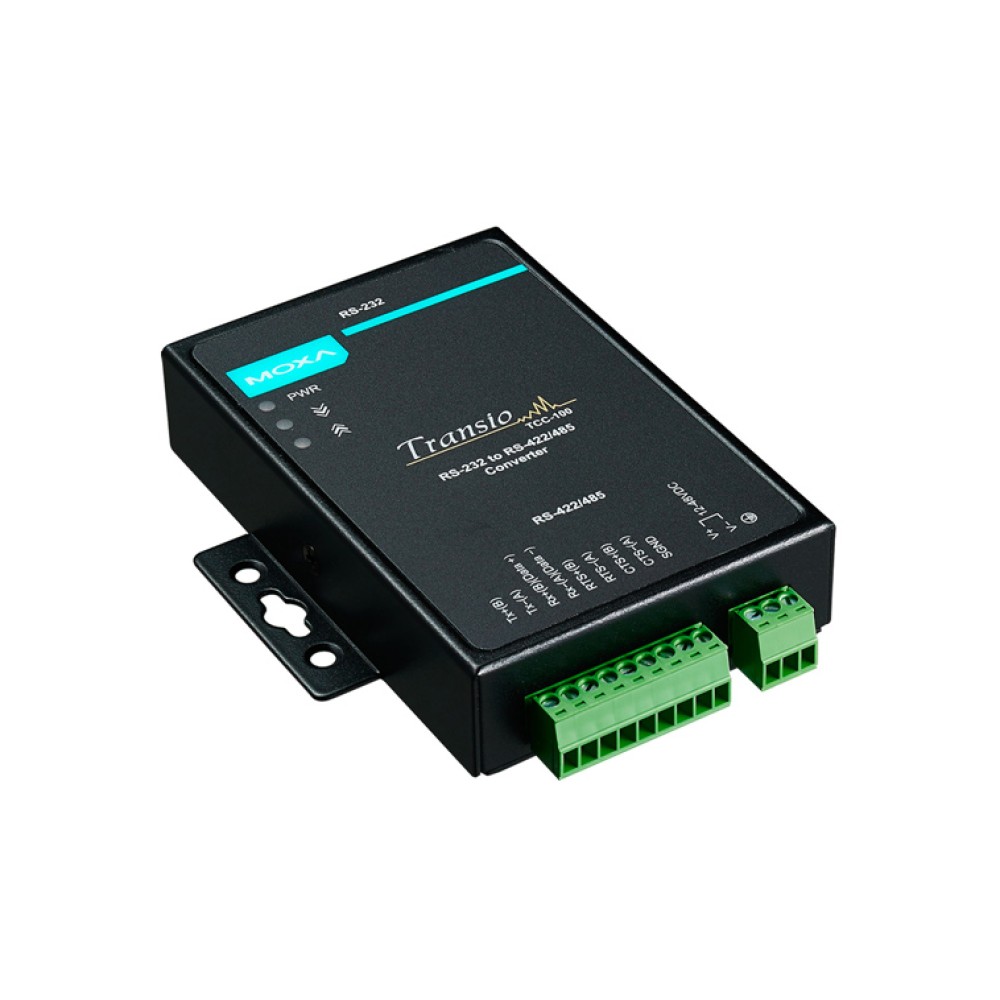

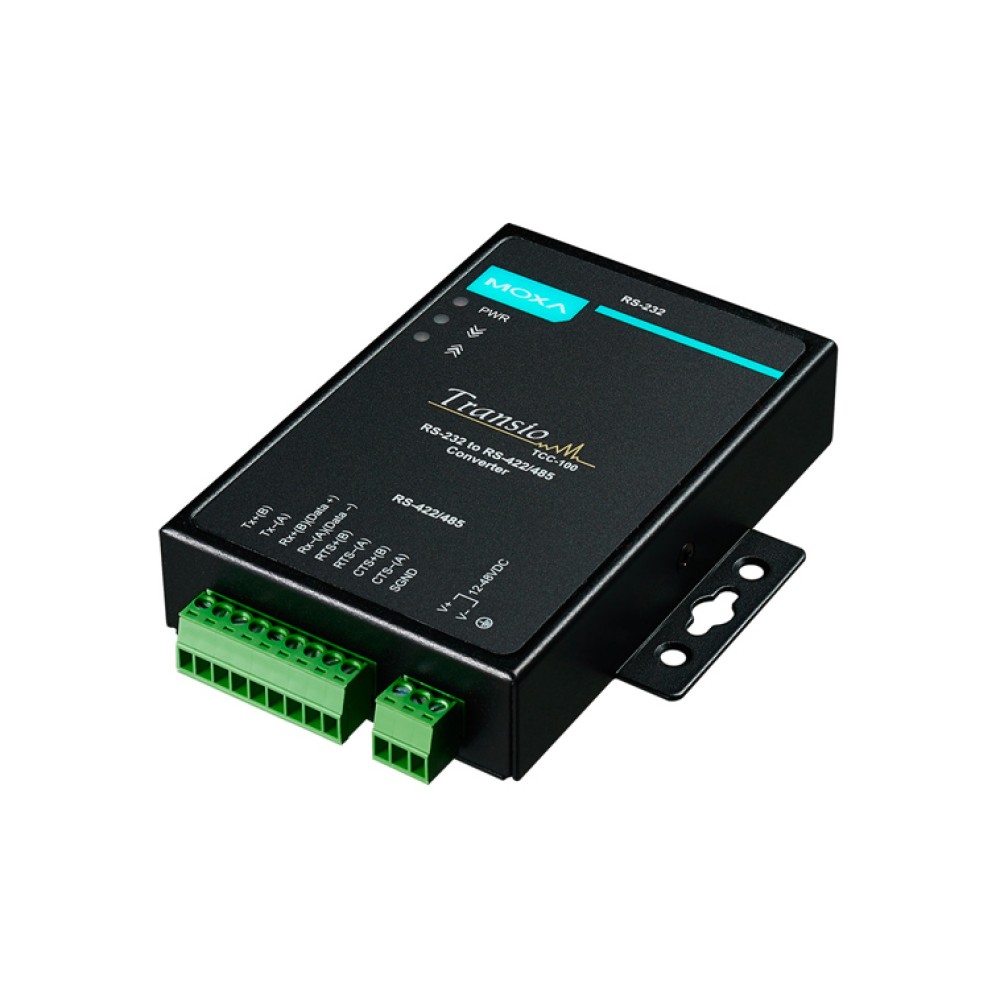

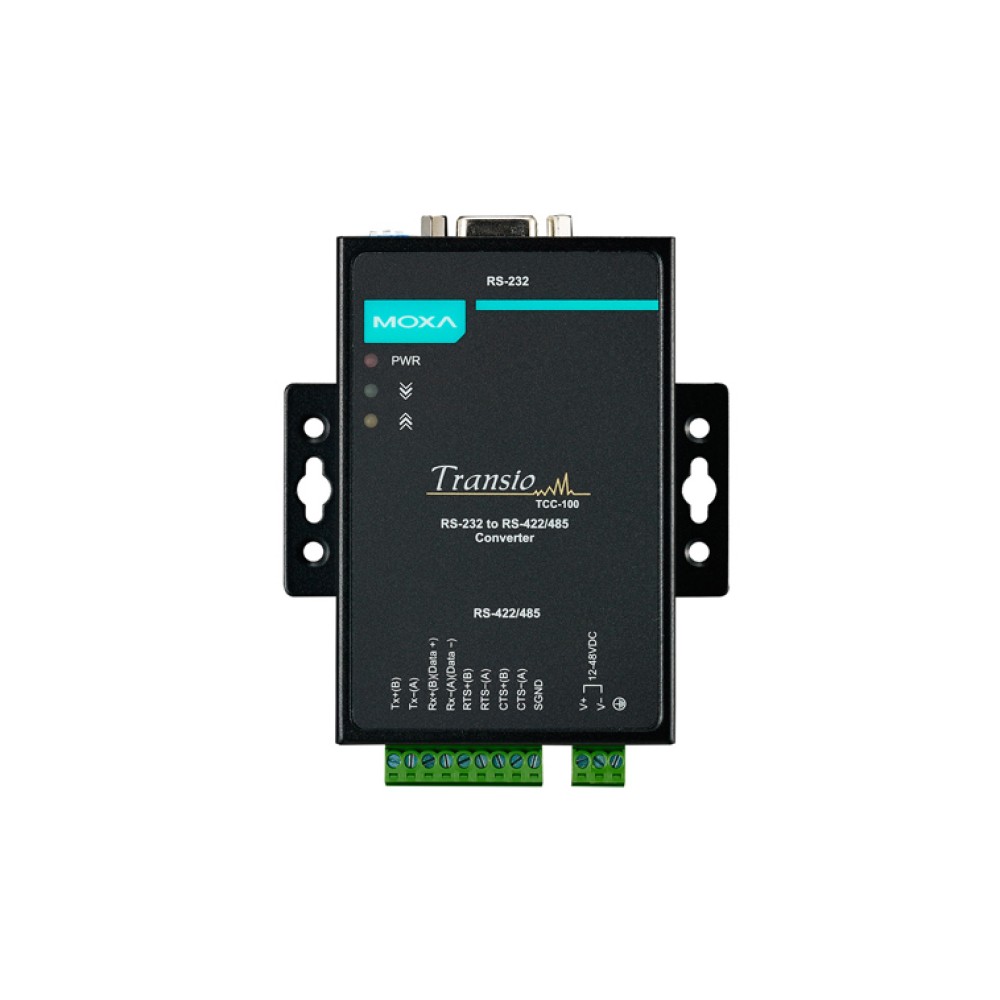

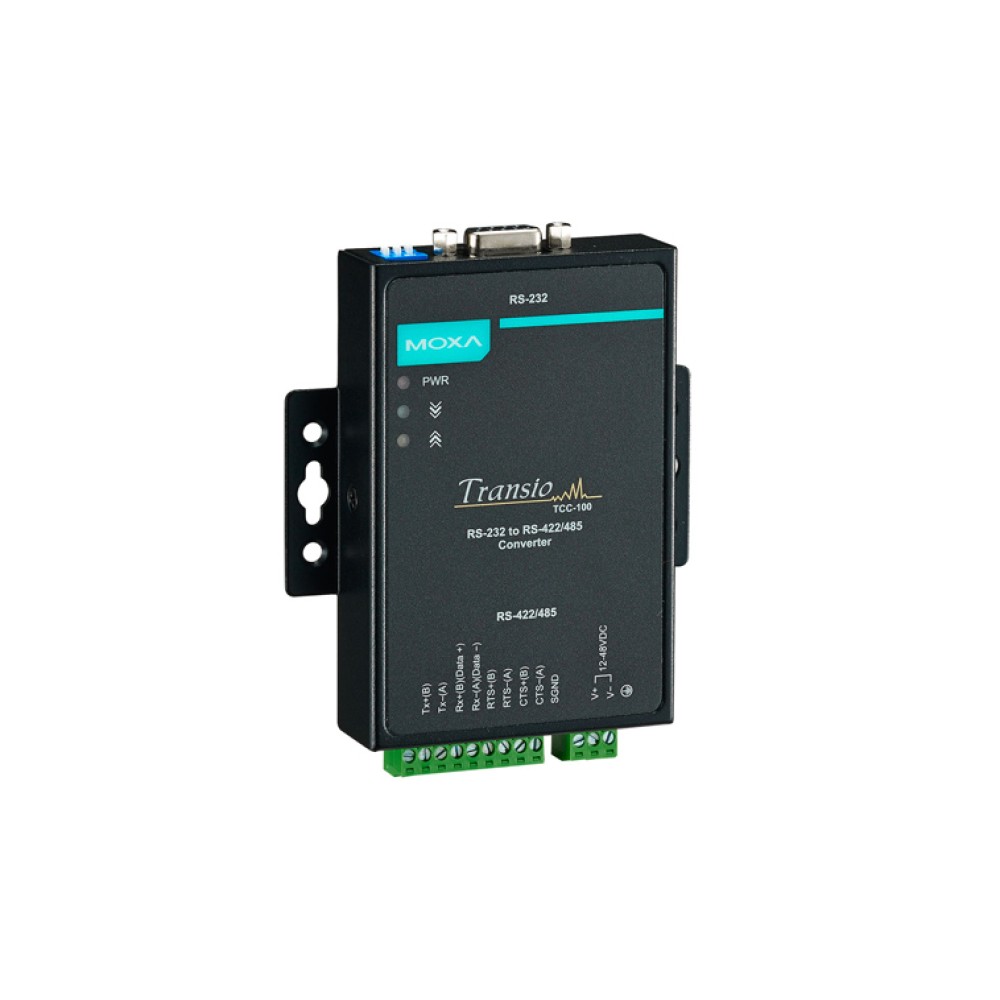

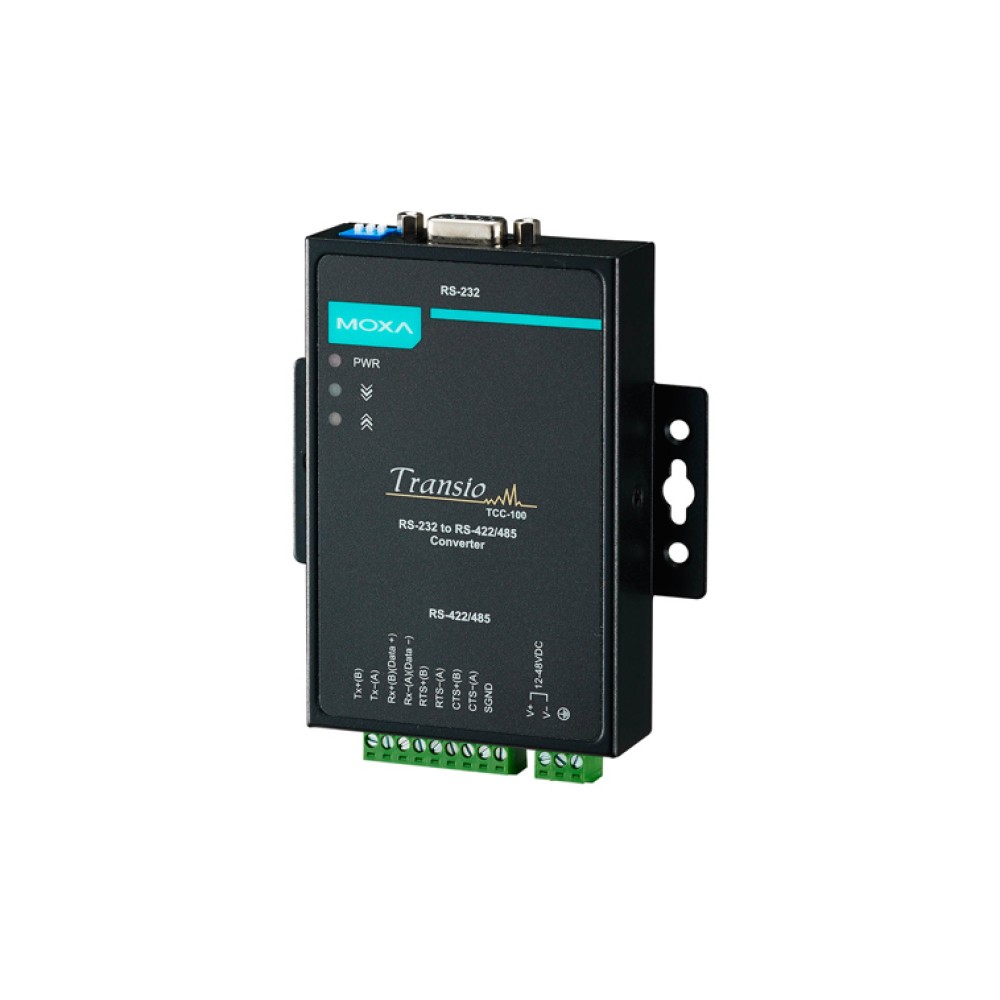

TCC-100-T
RS232C－RS422/485 コンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- RS-232C－RS-422 コンバータ、RTS/CTSサポート
- RS-232C－RS-485変換（2線または4線式サポート）
- 2 KVアイソレーションプロテクション(TCC-100I/TCC-100I-T)
- ウォールマウントおよびDINレールマウント
- RS-422/485ワイヤーリング用プラグイン式ターミナルブロック
- LED表示〔電源、Tｘ、Rx〕
- -20～60℃動作温度
- ワイド動作温度モデル(-40～85℃)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
TCC-100およびTCC-100Iは、RS-232Cの伝送距離を拡大することによりネットワークの能力を増大させることができるRS-232C－RS-422/485コンバータです。両方のコンバータは、DIN-レールマウント、ターミナルブロック配線、電源供給用外部ターミナルブロック、オプティカルアイソレーション（TCC-100I）を含む優れた産業グレード設計のインターフェースコンバータです。TCC-100/100Iは、クリティカルな工業環境においてRS-232C信号をRS-422/485に変換する理想的なソリューションを提供します。
| RS-232側 | |
| コネクタ | DB9（F） |
|---|---|
| 信号 | RS-232C：TxD, RxD, RTS, CTS, GND |
| RS-422/485側 | |
| コネクタ | ターミナルブロック |
| 信号 | (インターフェースの切換：DIPスイッチ) RS-422： TxD+, TxD-, RxD+, RxD-, GND RS-485-4線： TxD+, TxD-, RxD+, RxD-, GND RS-485-2線 信号： Data+, Data-, GND |
| シリアル通信 | |
| ボーレート | 50 bps～921.6 Kbps |
| ESDプロテクション | 15 KV |
| 光絶縁保護 | 2 KV (TCC-100I) |
| メカニカル | |
| ケース | アルミニウム |
| 重量 | 148 ± 5g |
| 寸法 | 67 x 100.4 x 22 mm |
| 環境 | |
| 稼働時温度 | TCC-100/100I： -20～60℃ TCC-100-T/100I-T： -40～85℃° |
| 動作湿度 | 5 ～ 95% RH |
| 保管時温度 | -20 ～ 85℃ |
| 電源 | |
| 電源入力 | 電源入力ジャック |
| 入力電圧 | 12～48 VDC |
| 電力消費量 | TCC-100: 300 mA @ 12 V TCC-100I: 400 mA @ 12 V |
| 逆電圧保護 | V+/V-逆接続に対する保護 |
| 過電圧保護 | 2信号短絡に対する保護 |
| 信号保護 | 電力EFT/サージ保護2 KV |
| 認証 | |
| CE | Class B |
| FCC | Class B |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ（単位＝mm）
ピンアサインメント
| TCC-100-T | RS232C－RS422/485 コンバータ -40～85℃° |
|---|
TCC-100/100Iシリーズ 製品一覧
| TCC-100 | Cat6 250MHz UTPケーブル 1,000ft ブルー |
| TCC-100I | RS232C－RS422/485 コンバーター |
| TCC-100I-T | RS232C－RS422/485 コンバーター |
| TCC-100-T | RS232C－RS422/485 コンバーター |
