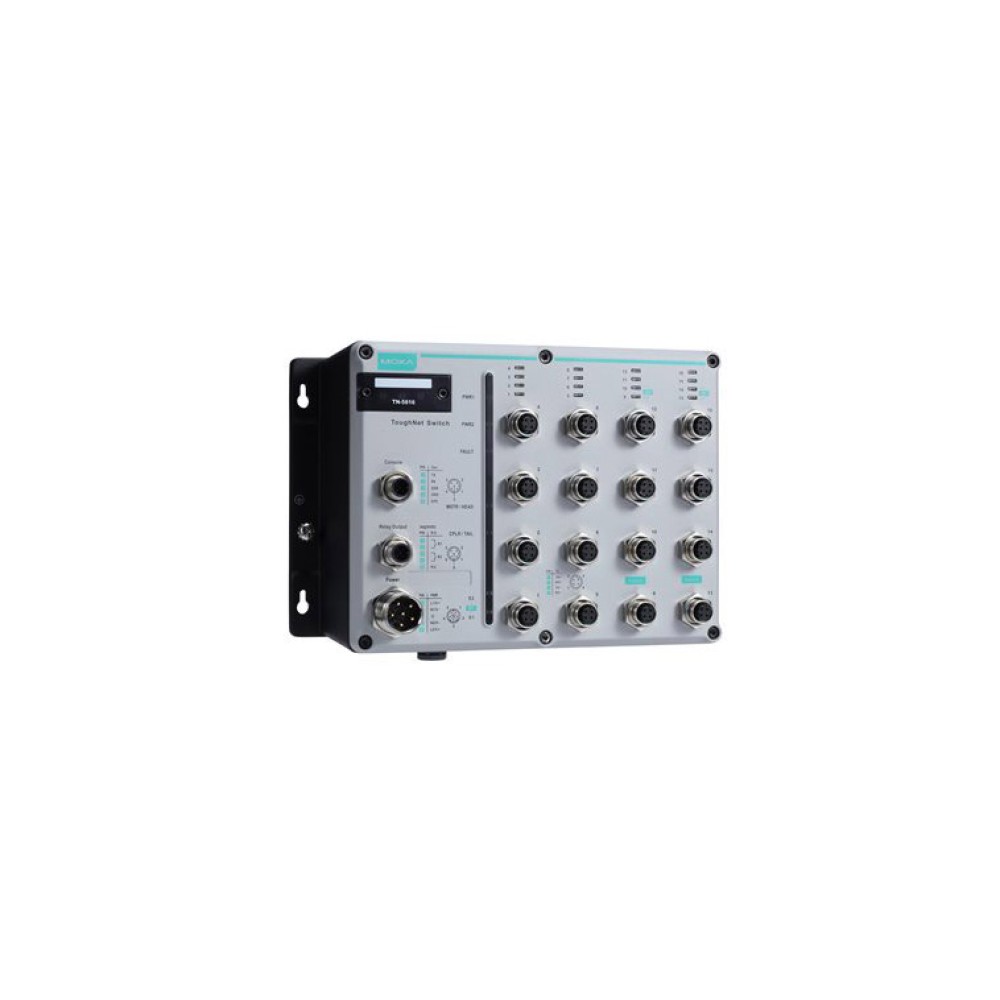

TN-5816ABP-WV-T
EN 50155 16/16+2GポートLayer 3 ギガビットマネージドイーサネットスイッチ
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Layer 3スイッチングの機能性により大規模ネットワークを階層的なサブネットに分割しまた、データと情報がネットワークを介して通信が可能
- 先進的なEN 50155準拠Layer 3鉄道車両アプリケーションのための産業用イーサネットスイッチ
- 異なる方針によるIPアドレス割当てのためのDHCP Option 82
- Turbo Ring、Turbo Chain、RSTP/STP、MSTPネットワーク冗長性
- IGMPスヌーピングおよびGMRPマルチキャストトラフィックフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLANおよびGVRPによるネットワーク計画が容易
- EtherNet/IPおよびModbus/TCP産業イーサネットプロトコルサポート
- QoS(IEEE 802.1p/1QおよびTOS/DiffServ)によるデターミニズムの向上
- IEEE 802.3ad、LACPによる最適な帯域幅の使用
- TACACS+、SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークのセキュリティの強化
- SNMPv1/v2c/v3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワーク監視および率先的な能力
- 予期せぬネットワークステータスを予防する帯域幅管理
- 認証を受けたMACアドレスだけがアクセスできるロックポート
- オンラインデバッキングのためのポートミラーリング
- e-mail、リレイ出力を通した障害の自動警報
- ラインスワップファーストリカバリ
- ネットワーク管理ソフトウェアにおいてLLDPによるトポロジ自動の検出
- webブラウザ、Telnet/シリアルコンソールおよびWindowsユーティリティによる設定
- パネルマウントまたはDINレールマウント設置機能
- ネットワークループを防ぐループ保護
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
ToughNet TN-5816A/5818Aスイッチは、ネットワークを介してアプリケーションの展開を促進するLayer 3ルーティング機能をサポートするハイパフォーマンスのLayer 3イーサネットスイッチです。M12および他のサーキュラーコネクタを使用するTN-5816A/5818Aスイッチは、振動と衝撃といった厳しい鉄道環境において信頼性のある接続を保証します。
4/36/48/72/96/110 VDCの幅広い電源入力範囲を提供するだけでなく、TN-5816A/5818Aシリーズのデュアルのアイソレートされた電源入力の提供により通信システムの信頼性向上およびケーブル配線/配線コストを削減することが可能となります。さらに、TN-5818Aスイッチは、最大16ファストイーサネットM12ポートと4バイパスリレイポート、およびバイパスリレイ機能を備えた2ギガビットイーサネットポートを提供します。-40~75℃の動作温度範囲およびIP54保護等級の防水エンクロージャは、過酷な環境での展開を可能にします。TN-5816A/5818Aシリーズイーサネットスイッチは、動作温度、電源入力電圧、サージ、ESD(静電気)およびや振動を網羅するEN 50155の重要なセクションに準拠しているので様々な産業用アプリケーションにスイッチに最適です。
テクノロジ | |
規格 | IEEE 802.3:10BaseT IEEE 802.3u:100BaseT(X) IEEE 802.3ab:1000BaseT(X) IEEE 802.3x:フロー制御 IEEE 802.1D-2004:Spanning Tree Protocol IEEE 802.1w:Rapid STP IEEE 802.1s:Multiple Spanning Tree Protocol IEEE 802.1Q:VLANタギング IEEE 802.1p:Class of Service IEEE 802.1X:認証 IEEE 802.3ad:LACPポートトランク機能 |
---|---|
プロトコル | IGMPv1/v2、GMRP、GVRP、SNMPv1/v2C/v3、DHCP Server/ Client、DHCP Option 66/67/82、BootP、TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telent、SSH、Syslog、SNMP Inform、LLDP、IEEE 1588 PTP v2、NTP Server/Client、EtherNet/IP、Modbus/TCP |
Layer 3スイッチング | スタティックルーティング、RIP V1/V2、OSPF、VRRPルーティングリダンダンシ |
MIB | MIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
フロー制御 | IEEE 802.3xフロー制御、バックプレッシャフロー制御 |
スイッチプロパティ | |
プライオリティキュー | 4 |
VLAN利用数(最大) | 64 |
VLAN IDレンジ | VID 1 ~ 4094 |
IGMPグループ | 256 |
インターフェース | |
ファストイーサネット | フロントケーブル、M12 D-coded 4ピン(F)コネクタ、10/100BaseT(X)オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-Xコネクション |
ギガビットイーサネット | ダウンケーブリング、M12 X-coded 8ピン(F)コネクタ、10/100/1000BaseT(X)オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-Xコネクション、バイパスリレイ機能 |
コンソールポート | M12 Aコーディング 5ピン(M)コネクタ |
システムLED表示 | PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL |
ポートLED表示 | 10/100M (ファストイーサネットポート)、10/100/1000M (ギガビットイーサネットポート) |
アラームコンタクト | 2 リレイ出力 1 M12 Aコーディング 5ピン(M)コネクタ、電流容量 1A @ 30 VDC |
電源 | |
デュアル入力電圧 | WV:24~110 VDC (16.8 ~ 137.5 VDC) |
入力電流 | TN-5816Aシリーズ:TBD TN-5818Aシリーズ:TBD |
過電流保護 | 有 |
接続 | M23コネクタ |
逆極性保護 | 有 |
メカニカル | |
ハウジング | メタル、IP54保護等級 (未使用のポート用保護キャップ装着オプション) |
サイズ | TN-5816Aシリーズ: 250 x 175.8 x 115 mm TN-5818Aシリーズ: 250 x 181.4 x 115 mm |
重さ | TN-5816Aシリーズ: TBD TN-5818Aシリーズ: TBD |
設置 | パネルマウント、DINレールマウント(オプションキット:DK-DC50131) |
環境 | |
動作温度 | -40 ~ 75℃ |
保管温度 | -40 ~ 85℃ |
相対湿度 | 5 ~ 95% (結露なきこと) |
高度 | 最大2000m |
規格および認証 | |
安全 | UL 508(申請中) |
EMI | FCC Part 15 Subpart B Class A、N 55022 Class A |
EMS | EN 61000-4-2 (ESD) Level 3 EN 61000-4-3 (RS) Level 4 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (サージ) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 |
鉄道輸送 | (パネルマウンッティング設置用) EN 50155、EN 50121-4 |
衝撃 | IEC 61373 |
落下 | IEC 60068-2-32 |
振動 | IEC 61373 |
保証 | |
保証期間 | 5年 |
詳細 | MOXA社 製品保証方針 |
サイズ (単位=mm(inch))
TN-5816A シリーズ
![](/storage/TN5816A_Diagram.gif)
TN-5818A シリーズ
![](/storage/TN5818A_Diagram.gif)
TN-5816A-WV-T | EN 50155 16/16ポートLayer 3 ギガビットマネージドイーサネットスイッチ |
---|---|
TN-5816A-WV-CT-T | EN 50155 16/16ポート Layer 3 ギガビットマネージドイーサネットスイッチコンフォーマルコーティング |
TN-5818A-2GTXBP-WV-T | EN 50155 16/16+2GポートLayer 3 ギガビットマネージドイーサネットスイッチギガビットイーサネットカッパーポート、バイパスリレイ付 |
TN-5818A-2GTXBP-WV-CT-T | EN 50155 16/16+2GポートLayer 3 ギガビットマネージドイーサネットスイッチギガビットイーサネットカッパーポート、バイパスリレイ付、コンフォーマルコーティング |
- 【 定義 】
-
- GTXBP:ギガビットイーサネットカッパーポート、バイパスリレイ付
- WV:ワイド電圧
- CT:コンフォーマルコーティング
オプショナルアクセサリ(別売り)
MXview | Moxa産業用ネットワークマネージメントソフトウェア50、100、250、500、1000または2000ノード |
---|---|
EDS-SNMP OPC Server | すべてのSNMPデバイスで動作するOPC Serverソフトウェア |
ABC-01-M12 | TNシリーズマネージドイーサネットスイッチ用設定バックアップおよび復元ツール、0~60℃動作温度 |
