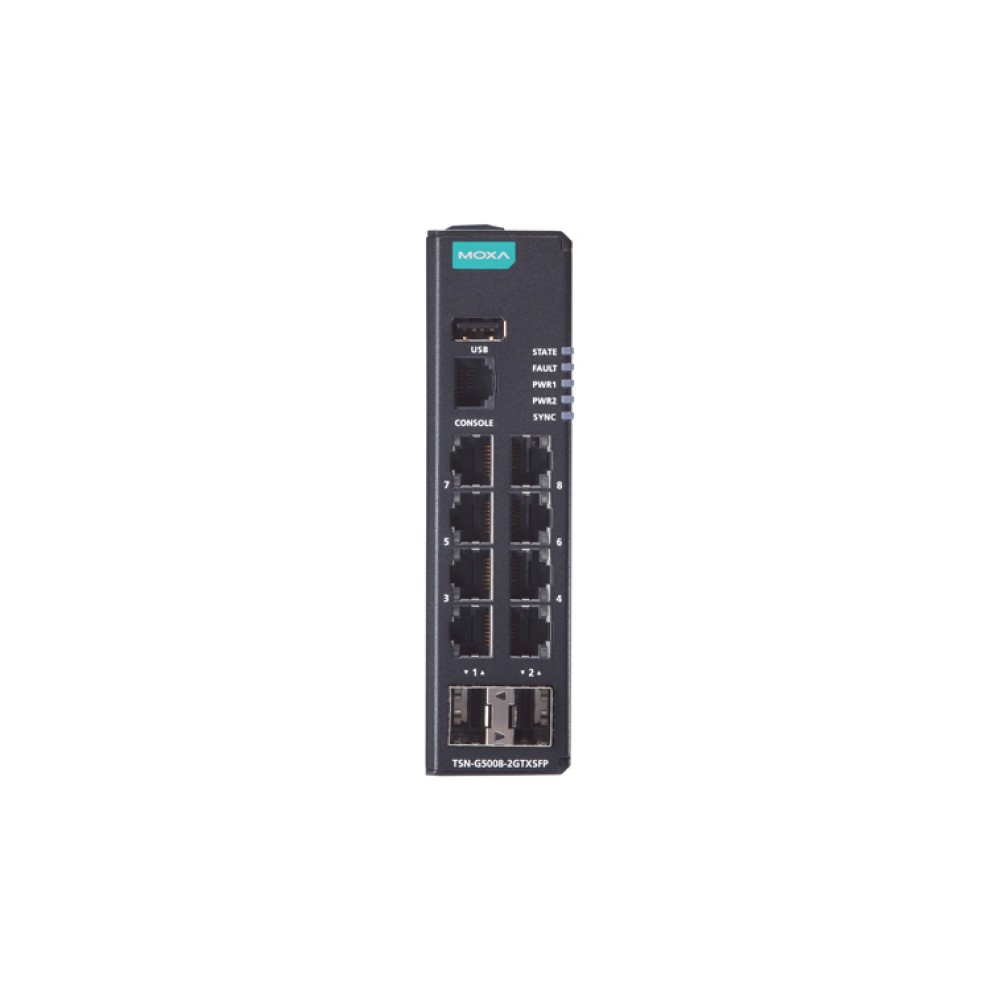

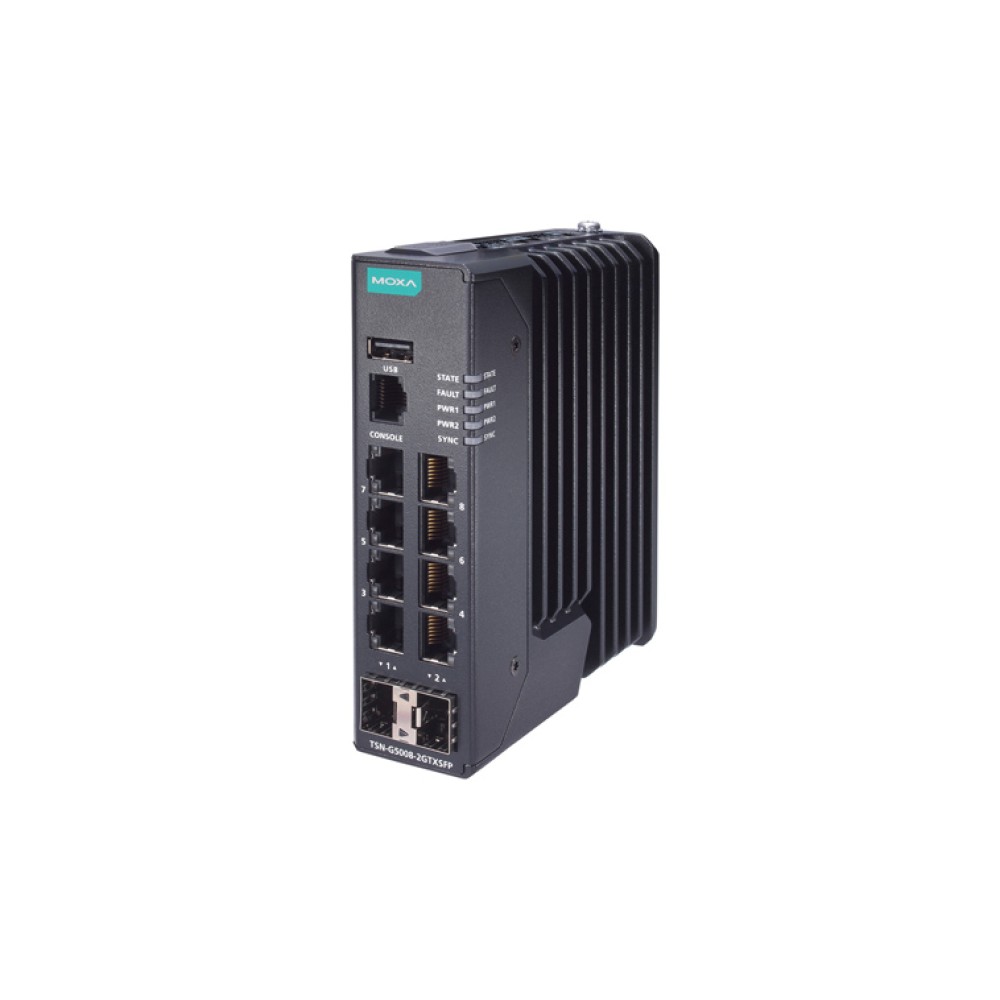

TSN-G5008-2GTXSFP
4Gポート フルギガビットマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 限られたスペースに収まるコンパクトで柔軟な筐体設計
- WebベースのGUIにより、デバイスのコンフィギュレーションおよびマネージメントを容易に行うことが可能
- IEC 62443に準拠したセキュリティ機能
- IP40保護等級のメタル筐体
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
TSN-G5008シリーズは、Industry 4.0のビジョンに対応した産業用マニュファクチャリングネットワークの実現に最適な、理想的スイッチです。このスイッチには、8つのギガビットイーサネットポート、および2つの光ファイバポートが装備されています。フルギガビット設計のスイッチは、既存のネットワークをギガビットスピードにアップグレードする場合や、将来の高帯域幅アプリケーションに必要な新しいフルギガビットバックボーンを構築する場合に最適な選択肢となります。新しいMoxa web GUIによって提供されるユーザフレンドリーなコンフィギュレーションインターフェースは、ネットワークの展開をより容易にします。さらに、TSN-G5008シリーズの今後のファームウェアアップグレードでは、標準的なイーサネット Time-Sensitive Networking (TSN) テクノロジーを使用したリアルタイム通信をサポートします。
| イーサネットインターフェース | |
| 規格 | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX IEEE 802.1Q for VLAN Tagging IEEE 802.1p for Class of Service IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol |
|---|---|
| 10/100/1000BaseT(X)ポート (RJ45コネクタ) | 6 オートネゴシエーションスピード 全2重/半2重モード オートMDI/MDI-X接続 |
| コンボポート (10/100/1000BaseT(X) または 100/1000BaseSFP+ | 2 全2重/半2重モード オートMDI/MDI-X接続 |
| イーサネットソフトウェア機能 | |
| 管理 | IPv4/IPv6, LLDP, SMTP, SNMP Inform, SNMPv1/v2c/v3, SNMP Trap, DHCP Server/Client, ARP, TFTP, SFTP, HTTP, HTTPS, SSH, Telnet, Private MIB, Syslog |
| MIB | RFC1213, Ethernet-like MIB, IF MIB, LLDP MIB, Bridge MIB, Q-BRIDGE MIB, IEEE8021-PAE-MIB, IEEE8021-SPANNING-TREE-MIB, SNMPv2-MIB |
| 冗長プロトコル | RSTP, STP |
| セキュリティ | ブロードキャストストーム保護, トラストアクセス制御, ログインおよびパスワードポリシー, HTTPS/SSL, SSH, SNMPv3, RADIUS, TACACS+ |
| 時間管理 | SNTP, NTPサーバ/クライアント |
| フィルタ | 802.1Q VLAN, Static Multicast |
| スイッチプロパティ | |
| MACテーブルサイズ | 9 K |
| 最大VLAN数 | 256 |
| VLAN ID範囲 | VID 1 ～ 4094 |
| パケットバッファサイズ | 4 Mbit |
| シリアルインターフェース | |
| コンソールポート | RS-232C (TxD, RxD, GND), 8ピン RJ45 (115200, n, 8, 1) |
| USBインターフェース | |
| USBコネクタ | USB Type A (リザーブ) |
| 入力/出力インターフェース | |
| アラーム接点チャネル | 1, リレー出力, 許容電流 1 A @ 24 VDC |
| ボタン | リセットボタン |
| デジタル入力チャネル | 1 |
| デジタル入力 | state 1：+13 ～ +30 V state 0：-30 ～ +3 V 最大入力電流：8 mA |
| LEDインターフェース | |
| LEDインジケータ | STATE, FAULT, PWR1, PWR2, SYNC |
| 電源パラメータ | |
| 接続方法 | 4接点ターミナルブロック×2 (取り外し可能) |
| 入力電圧 | 12 ～ 48 VDC, 冗長デュアル入力 |
| 動作電圧 | 9.6 ～ 60 VDC |
| 入力電流 | 1.72 A @ 12 VDC |
| 過電流保護 | 対応 |
| 逆極性保護 | 対応 |
| 物理的特性 | |
| 筐体 | メタル |
| IP保護等級 | IP40 |
| 外形寸法 | 36 × 135 × 115 mm |
| 重量 | 787 g |
| 取付方法 | DINレールマウント, ウォールマウント (オプションキット使用時) |
| 環境 | |
| 動作温度 | -10 ～ 60℃ |
| 保管温度 (パッケージを含む) | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 規格と認証 | |
| 安全 | UL 61010-2-201, EN 62368-1 |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 衝撃 | IEC 60068-2-27 |
| 自由落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| MTBF | |
| 時間 | 809,568 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| TSN-G5008-2GTXSFP | 8Gポート フルギガビットマネージドイーサネットスイッチ 動作温度：-10～60℃ |
|---|
オプショナルアクセサリ
| SFPモジュール | |
| SFP-1G | 1ポート ギガビットイーサネットSFPモジュール |
|---|---|
| SFP-1FE | 1ポート ファストイーサネットSFPモジュール |
| 電源 | |
| DR-120-24 | 120W/2.5A DINレール24 VDC電源 スイッチによるユニバーサル88～132 VAC または 176～264 VAC入力 または 248～370 VDC入力 動作温度：-10～60℃ |
| DR-4524 | 45W/2A DINレール24 VDC電源 ユニバーサル85～264 VAC または 120～370 VDC入力 動作温度：-10～50℃ |
| DR-75-24 | 75W/3.2A DINレール24 VDC電源 ユニバーサル85～264 VAC または 120～370 VDC入力 動作温度：-10～60℃ |
| MDR-40-24 | 40W/1.7A DINレール24 VDC電源 85～264 VAC または 120～370 VDC入力 動作温度：-20～70℃ |
| MDR-60-24 | 60W/2.5A DINレール24 VDC電源 85～264 VAC または 120～370 VDC入力 動作温度：-20～70℃ |
| ウォールマウントキット | |
| WK-30-02 | 壁面取付キット プレート2枚 ネジ4本 30×66.8×2 mm |
TSN-G5008シリーズ 製品一覧
| TSN-G5008-2GTXSFP | 4Gポート フルギガビットマネージドイーサネットスイッチ |
