UC-8112A-ME-T-LX
M2M向けRISCコンピュータープラットフォーム
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ARMv7 Cortex-A8 1000 MHzプロセッサ
- デュアルオートセンシング10/100 Mbpsイーサネットポート
- ストレージ拡張用s SD ソケット
- プログラマブルLEDおよびプログラマブルボタンによる容易な設置とメンテナンスの実現
- セルラーモジュール用Mini PCIeソケット
- Debian ARM 7 open platform
- サイバーセキュリティ
- -40～70℃ワイド動作温度範囲（LTE対応）
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
UC-8100-ME-Tコンピュータプラットフォームは、組込みデータ収集アプリケーション向けに設計されています。このコンピュータは、1または2のRS-232C/422/485シリアルポートとデュアル10/100 MbpsイーサネットLANポートおよびセルラーモジュールをサポートするMini PCIeソケットを備えています。これらの多彩な通信機能によりユーザがUC-8100-ME-Tをさまざまな複雑な通信ソリューションに効率的に適応させることができます。
UC-8100-ME-Tは、Cortex-A8 RISCプロセッサをベースに構築されているためエネルギー監視システムでの使用に最適化されていますが他のさまざまな産業用ソリューションにも広く適用することができます。柔軟性のあるインターフェースオプションを備えた、このコンパクトの組込みコンピュータは、信頼性のセキュアの高いゲートウェイとしてフィールドサイトでのデータの収集および処理を実行する他、他の多くの大規模な展開が可能な通信プラットフォームです。
ワイド温度アプリケーションには、LTE対応モデルがあります。すべてのユニットは、LTE対応コンピュータプラットフォームがワイド温度のアプリケーションに適することを保証するためにテストチャンバで完全にテストされています。
* UC-8112-ME-T-LX-US-LTE は販売を終了いたしました。
ホワイトペーパー：インテリジェントIoTゲートウェイを使ったデータ処理ソリューションの構築
現在までIIoT（Industrial Internet of Things：産業用IoT）に関する議論は、新規デバイスの接続、そしてそれらを直ちにオンラインにすることでした。このホワイトペーパーでは、これらのデバイスから効果的に情報を収集する方法の必要性について目を向け、デバイスから収集した大量のデータの処理方法について検討します。 産業用IoTソリューションは、さまざまなデータ収集のニーズに応えることで、そしてデバイスから収集したデータを意思決定者に役立つビジネス洞察力に変換しやすいことで評価されています。産業用いおTソリューションを真に際立たせるものは、柔軟なデータ処理の可能性にあります…
アプリケーションノート：先進的な産業用コンピューティングによるIIoT対応アプリケーションの高速化
データは、Internet of things (IoT)の中心にあります。重要な情報に基づいた意思決定を行うためには、まずデータを貴重なビジネス情報に変換する前に、あらゆる種類のデバイスからインターネット経由でデータのキャプチャおよび収集する必要があります。Moxaは、産業オートメーション分野での豊富な経験を応用して大規模な産業用IoTアプリケーションのデータ収集とデバイスマネージメントを統合する産業用コンピュータソリューションを提供します。 このカタログでは、Moxaのソリューションが産業IoT環境における企業の課題をどのように克服するのに役立ついくつかの代表的なアプリケーションを検討します…
ビデオ（英語版）
■ ハードウェア仕様
| コンピュータ | |
| CPU | ARMv7 Cortex-A8 1000 MHz |
|---|---|
| USB | USB 2.0 host x 1 (type Aコネクタ) |
| DRAM | 512 MB DDR3 SDRAM |
| OS (事前インストール) | Debian 8 (kernel 4.1) |
| ストレージ | |
| ストレージ拡張 |
|
| イーサネットインターフェース | |
| LAN | 2オートセンシング10/100 Mbpsポート(RJ45) |
| 電磁アイソレーション保護 | 1.5 kV内蔵 |
| シリアルインターフェース | |
| シリアル規格 | 2 RS-232C/422/485ポート, ソフトウェアセレクタブル(5-pinターミナルブロックコネクタ) |
| コンソールポート | RS-232C (TxD, RxD, GND), 4-pinピンヘッダ出力(115200, n, 8, 1) |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None,偶数,奇数,スペース,マーク |
| フロー制御 | XON/XOFF, ADDC® (automatic data direction control)RS-485制御 |
| ボーレート | 921600 bps (max.) |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| LED | |
| システム | 電源 x 1, USB x 1, SD x 1, 信号強度 x 3 |
| LAN | 10M/100M コネクタ上 |
| プログラマブル | 診断 x 3 |
| スイッチおよびボタン | |
| プッシュボタン | 最初に診断レポートを返す設定、デバイスを工場出荷時のデフォルトにリセット |
| メカニカル | |
| 筐体 | SECC + Al 5052 |
| 重量 | 550 g |
| サイズ | 141 x 119.9 x 36 mm |
| 取り付け | DINレール / wall-mounting (オプション) |
| 環境 | |
| 動作温度 | ワイド温度モデル: -40～85℃ ワイド温度モデル(LTEアクセサリ付属): -40～70℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 耐震 | 2 Grms @ IEC 60068-2-64,ランダム波, 5-500 Hz, 1hr/軸(USBデバイス接続なし) |
| 耐落下 | 20 g @ IEC 60068-2-27, 半サイン波, 30ms |
| 電源 | |
| 入力電圧 | 12～36 VDC (3-pinターミナルブロック, V+, V-, SG) |
| 入力電流 | 500 mA @ 12 VDC |
| 消費電力 | 6 W (セルラーモジュールおよび外付けUSBデバイス接続なし) |
| 規格および認証 | |
| 安全 | UL 60950-1 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: 接触: 8 kV;気中: 15 kV IEC 61000-4-3 RS: 80 MHz～1 GHz, 20 V/m IEC 61000-4-4 EFT: 電源: 4 kV;信号: 4 kV IEC 61000-4-5 Surge: DC電源: 1 kV; 信号: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF: 300 A/m, 60 s |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 信頼性 | |
| アラートツール | 外部 RTC (real-time clock) |
| 自動リブートトリガ | 外部 WDT (watchdog timer) |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
■ ソフトウェア仕様
| Linux | |
| OS | Debian 8 |
|---|---|
| Webサーバ(Apache) | Webサイトの作成と管理が可能。 PHPとXMLをサポート |
| ターミナルサーバ(SSH) | 保護されていないネットワーク上の2つの信頼できないホスト間のセキュアな暗号化された通信の提供 |
| Kernel | GNU/Linux 4.1 |
| システムシェル | DASH (default), BASH |
| Textエディタ | vim, nano |
| インターネットプロトコルスイート | TCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP, PAP, DHCP,NTP, NFS, SSH, PPP, SFTP, RSYNC, SSL |
| プログラミング言語サポート | PHP, Perl, Python |
| インターネットセキュリティスイート | OpenVPN, IPTables |
| 暗号ハードウェアアクセラレータ | AES, SHA, OpenSSL |
| セルフ診断 | ソフトウェア方式によるシステムおよびハードウェアコンポーネントのステータスチェック |
| Linux Board Support Packages (BSP) |
|
| セルラーネットワーク |
|
| セルラーネットワーク |
|

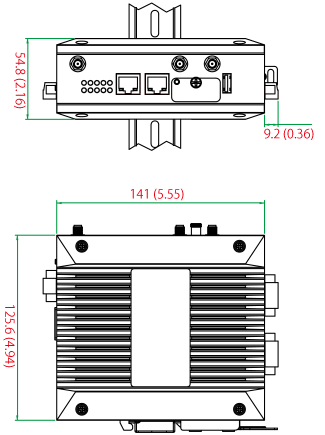

サイズ (単位=mm（inch）)
| UC-8112-ME-T-LX | CPU：Armv7 Cortex-A8 1 GHz, RAM：512 MB, ストレージ：4 GB eMMC, 動作温度：-40～70℃ |
|---|---|
| UC-8112-ME-T-LX1 | CPU：Armv7 Cortex-A8 1 GHz, RAM：1 GB, ストレージ：4 GB eMMC, 動作温度：-40～85℃ |
| UC-8112-ME-T-LX-US-LTE* | LTEモジュール事前インストール |
* UC-8112-ME-T-LX-US-LTE は販売を終了いたしました。
オプショナルアクセサリ
| アンテナ | ||
| ANT-LTE-OSM-03-3m BK | 700-2700 MHzカバーマルチバンドアンテナ、2G、3G、4Gアプリケーション用設計、マグネティック取り付け利用可能 | |
|---|---|---|
| ANT-LTE-ASM-04 BK | 704-960/1710-2620 MHzをカバーするLTEスティックアンテナ、利得4.5dBiオムニダイレクショナル | |
| ANT-LTE-ASM-05 BK | 704-960/1710-2620 MHzをカバーするLTEスティックアンテナ、利得 5 dBi. | |
| ANT-LTE-OSM-06-3m BK MIMO | 周波数700-2700/2400-2500/5150-5850 MHzカバーマルチバンドアンテナ、 スクリューマウント、IP67保護等級防水 | |
| ANT-GPS-OSM-05-3M | 26 dBi, 1572 MHz,、GPS用 L1バンドアンテナ | |
| コンピュータハードウェアアクセサリ | ||
| ME-CELLULAR-LTE-EU | LTE地域：Asia, Europe, Australia, New Zealand (LTE/EU, HSPA+, GPRS/GSM, GPS対応). LTE: B1, B3, B7, B8, B20. UMTS/HSPA+: B1, B2, B5, B6, B8. GNSS (GPS+Glonass) | |
| ME-CELLULAR-LTE-US | LTE地域：North America (LTE/US, HSPA, GPRS/GSM, GPS対応). LTE: B2, B4, B5, B13, B17, B25. UMTS/HSPA+: B1, B2, B4, B5, B8. GNSS (GPS+Glonass) | |
| マウント/ブラケット/ドライブキット | ||
| UC-8100-ME DIN-Rail Kit | Dinレールキット x 1 (Dinレールキット/スクリュー付) | |
| UC-8100-ME Wall Mount Kit | Wall-mounting kit x 1 (スクリュー付) | |
| ケーブル | ||
| CBL-F9DPF1x4-BK-100 | コンソールケーブル(4-pinコネクタ付) | |
| アダプタ/電源コード | ||
| PWR-24250-DT-S1 | 電源アダプタ | |
| PWC-C7CN-2B-183 | 2.5A/250V China(CN)電源コード, 183cm長 | |
| PWC-C7US-2B-183 | 10A/125V US電源コード, 183cm長 | |
| PWC-C7EU-2B-183 | 2.5A/250V Continental European(EU)電源コード, 183cm長 | |
| PWC-C7UK-2B-183 | 2.5A/250V United Kingdom(UK)電源コード,183cm長 | |
| PWC-C7AU-2B-183 | 2.5A/250V Australian(AU)電源コード,183cm長 | |
UC-8100A-ME-Tシリーズ 製品一覧
| UC-8112A-ME-T-LX | M2M向けRISCコンピュータープラットフォーム |
| UC-8112A-ME-T-LX-US | M2M向けRISCコンピュータープラットフォーム |
| UC-8112A-ME-T-LX-EU | M3M向けRISCコンピュータープラットフォーム |
| UC-8112A-ME-T-LX-AP | M4M向けRISCコンピュータープラットフォーム |
