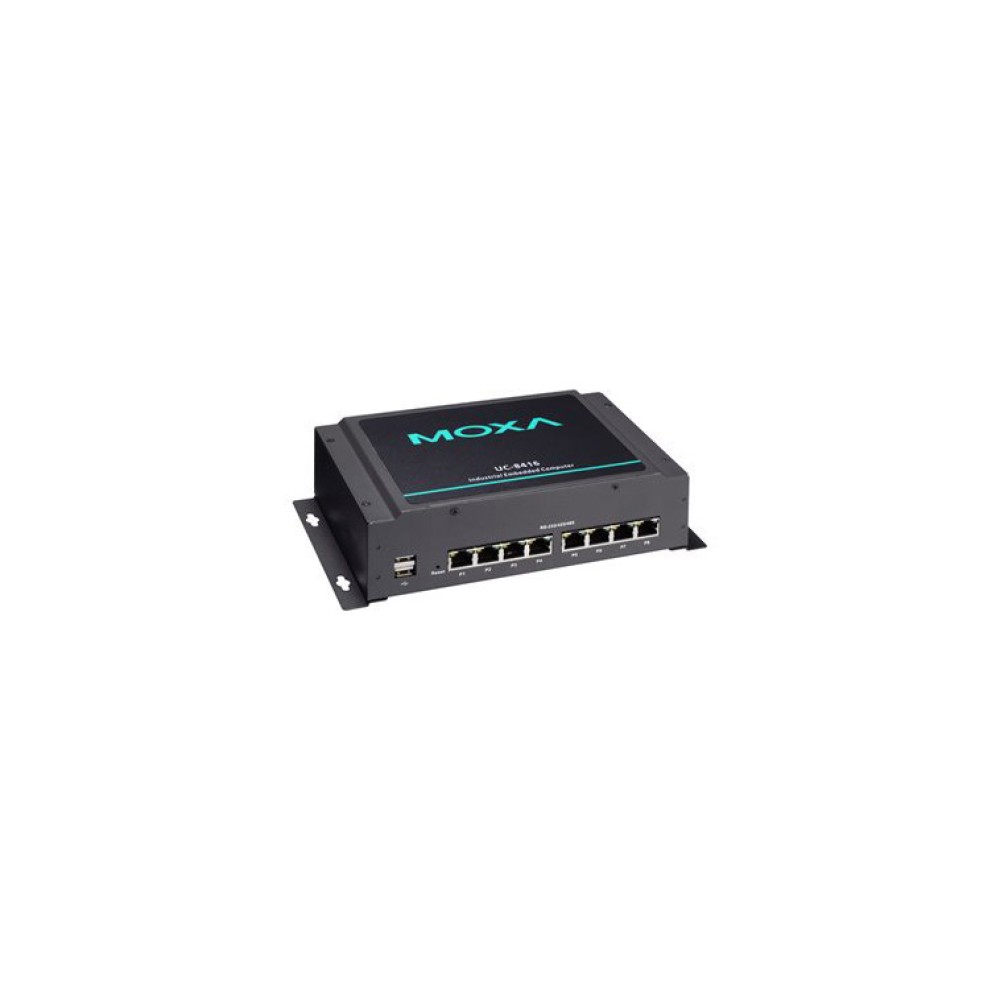

UC-8416-T-LX
RISCベース UC-8416シリーズ産業用組込みコンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Intel XScale IXP435 533 MHz プロセッサ
- 256 MB DDR2 SDRAM および 16 MB Flash ROM オンボード
- データ記憶用 32 MB NAND Flash
- 256 KB バッテリバックアップ SRAM
- 8 RS-232C/422/485 シリアルポート
- 8イーサネットスイッチポート
- 4デジタル入力 および 4デジタル出力チャンネル
- 3 10/100 Mbps イーサネットポート
- 大容量記憶デバイス用2 USB 2.0 ホスト
- ストレージ拡張用CompactFlashソケット
- Ready-to-run Linuxプラットフォーム
- DINレールまたはウォールマウンティング
- 堅牢なファンレス設計
- -40 ～ 75℃ワイド動作温度モデルの供給
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
UC-8416シリーズ組込みコンピュータは、8 RS-232C/422/485シリアルポート、3イーサネットポート、8 イーサネットスイッチポート、4デジタル入力チャンネル、4デジタル出力チャンネル、CompactFlashスロット、2 USB 2.0ホストを搭載しています。UC-8416シリーズコンピュータは、Intel XScale IXP-435 533 MHz RISC CPUを搭載しパワーフルなコンピューティングエンジンおよび役に立つ通信機能を提供します。しかし発熱は、最小に抑えています。16 MB NOR Flash ROMおよび256 MB SDRAMの大容量ビルトインストレージの搭載により様々なアプリケーションをUC-8416シリーズコンピュータで直接実行することができます。更に、32 MB NAND Flashは、データストレージを提供します。
UC-8416 シリーズコンピュータは、8 RS-232C/422/485シリアルポート、デジタルI/O チャンネル、3 LANポート、8 イーサネットスイッチポートをサポートするためネットワークリダンダンシを必要とする工業用アプリケーションのための通信プラットフォームとして最適です。
UC-8416は、ソフトウェアプログラム開発のためのオープンソフトウェアオペレーティングシステムを提供するためにプレインストールされたLinux 2.6プラットフォームを搭載しています。
一般的なコンパイラを使用することによってコードを修正する必要がなくデスクトップPCのために書かれたソフトウェアを容易にUC-8416プラットフォームに移植できます。この結果、最小コストの取り組みでUC-8416を産業アプリケーションの使用に最適なソリューションを提供することができます。
標準モデルに加えてUC-8416は、厳しい産業環境に耐えられる-40～75℃のワイドレンジの動作温度モデルがあります。
| ・コンピュータ | CPU | Intel XScale IXP435, 533 MHz |
|---|---|
| OS (プレインストール) | Linux 2.6 |
| DRAM | 256 MB DDR2 SDRAMオンボード(512 MB max.) |
| Flash | 16 MB NOR Flashオンボード(OSストアー用、最大32 MBサポート) 32 MB NAND Flash オンボード(データストアー用) |
| DI/DO | DI x 4, DO x 4, TTL |
| ストレージ拡張 | CompactFlashソケット |
| USB | USB 2.0 フルスピード x 2 (OHCI) |
| リセットボタン | "工場デフォルトにリセット"サポート |
| SRAM | 256 KB, バッテリバックアップ |
| ・LANインターフェース | イーサネット | LAN：3 オートセンシング 10/100 Mbpsポート(RJ45) スイッチポート：8 10/100 Mbpsアンマネージドポート |
| 電磁場アイソレーション保護 | 1.5 KV内蔵 |
| ・シリアルインターフェース | |
| シリアル規格 | 8 RS-232C/422/485ポート, ソフトウェアセレクタブル (8ピン RJ45) |
| ポート数 | 8 |
| コンソールポート | RS-232C (TxD, RxD, GND), 4ピンヘッダー出力(115200, n, 8, 1) |
| ESD保護 | 15 KV (全信号) |
| ・シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストツプビット | 1, 1.5, 2 |
| パリティ | None, 奇数, 偶数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF, RS-485制御ADDC™ (Automatic Data Direction Control) |
| ボーレート | 50 bps～921.6 Kbps (非標準ボーレートサポート) 詳細は、ユーザーマニュアルを参照してください |
| ・シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| ・デジタル入力 | |
| チャンネル | 4, sourceタイプ |
| 入力電圧 | 0～30 VDC |
| ・デジタル出力 | |
| チャンネル | 4 sinkタイプ |
| 出力電流 | 最大200 mA/チャンネル |
| 出力電圧 | 24 VDC 通常, 30 Vオープンコレクタ |
| アイソレーション | 3 KV オプティカルアイソレーション |
| ・LED | |
| システム | Power, Ready, Storage, SRAM用バッテリ |
| LAN | 10M/Link×2, 100M/Link×2 (コネクタ) |
| シリアル通信 | TxD x 8, RxD x 8 |
| ・メカニカル | |
| ハウジング | SECC 金属板(1 mm) |
| 重さ | 930 g |
| サイズ | 200×56×120 mm |
| マウンティング | DINレール, ウォールマウント |
| ・環境 | |
| 動作温度 | 標準モデル:-10～60℃ ワイド温度モデル:-40～75℃ |
| 動作湿度 | 5～95% RH |
| 保管温度 | 標準モデル:-20～80℃ ワイド温度モデル:-40～85℃ |
| 耐振動 | 1g @ IEC-68-2-6, サイン波, 5-500 Hz, 1 Oct./min, 1 hr/軸 |
| 耐衝撃 | 5g @ IEC-68-2-27, 半サイン波, 30 ms |
| ・電源 | |
| 入力電圧 | 12～48 VDC (3ピンターミナルブロック) |
| 電力消費量 | 15 W
|
| ・認証 | |
| 安全 | UL/cUL (UL60950-1), CCC (GB9254, GB 17625.1), LVD (EN60950) |
| EMC | CE (EN55022 Class B, EN55024-4-2, EN55024-4-3, EN55024-4-4), FCC (Part 15 Subpart B, Class B) |
| ・信頼性 | |
| アラートツール | ビルトインブザーおよびRTC (Real-Time Clock) |
| 自動リブートトリガー | ビルトインWDT (Watchdog Timer) |
| ・保証 | |
| 保証期間 | 5 年 |
| 詳細 | Moxa社 製品保証方針 |
| ・Linux | |
| Kernel Version | 2.6.23 |
| プロトコルスタック | TCP, UDP, IPv4, SNMP V1, ICMP, ARP, HTTP, CHAP, PAP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, Telnet, FTP, PPP, PPPoE, OpenVPN |
| ファイルシステム | JFFS2, NFS, Ext2, Ext3, VFAT/FAT |
| システムユーティリティ | bash, busybox, tinylogin, telnet, ftp, ssh, scp telnetd: telnet Server daemon ftpd: FTP server daemon sshd: secure shell server Apache: web server daemon, supporting PHP and XML openvpn: virtual private network service manager pppd: dial in/out over serial port daemon snmpd: snmpd agent daemon openssl: open SSL |
| アプリケーション開発環境 | Moxa Linux API device control Linux Tool Chain:
|
| UC-8416-LX | RISCベース工業用組込みコンピュータ、8シリアルポート, 4 DI, 4 DO, 3 LAN, 8 スイッチポート, CompactFlash, USB, Linux OS, -10～60℃動作温度 |
|---|---|
| UC-8416-T-LX | RISCベース工業用組込みコンピュータ、8シリアルポート, 4 DI, 4 DO, 3 LAN, 8 スイッチポート, CompactFlash, USB, Linux OS, -40～75℃動作温度 |
