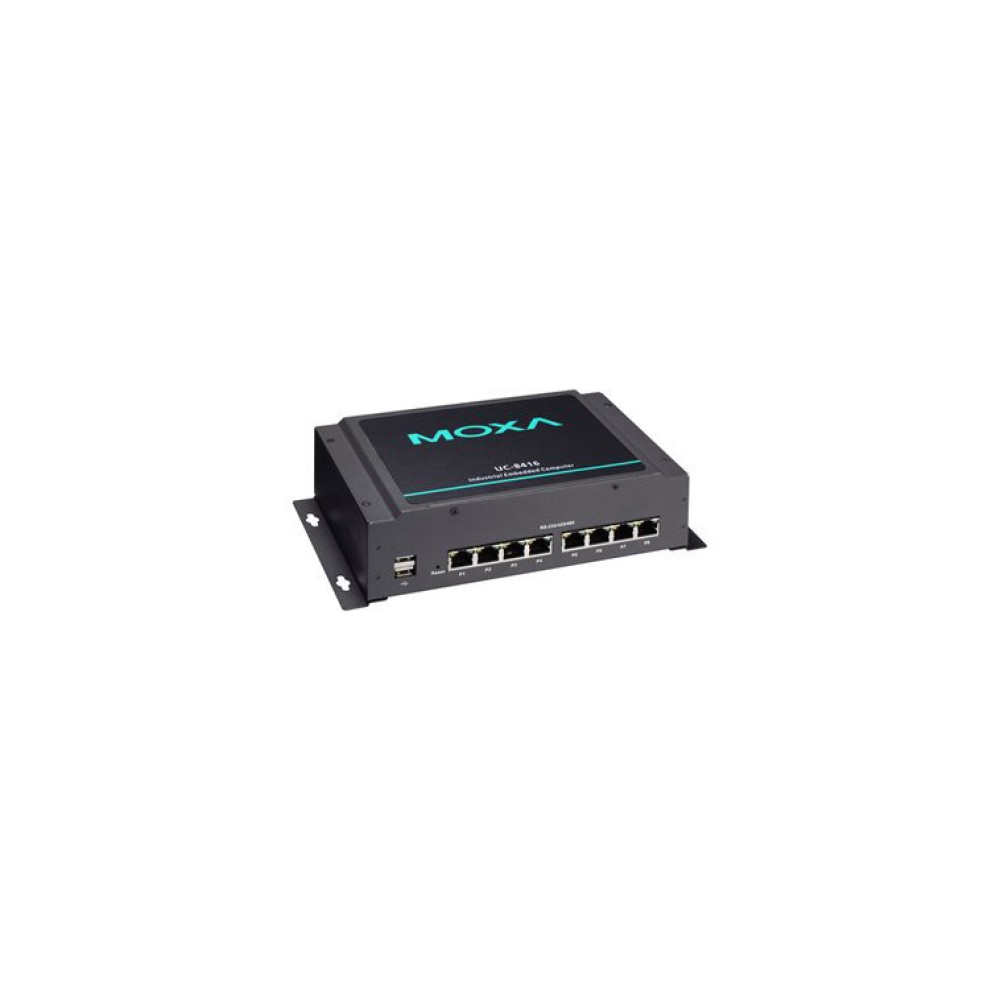

UC-8418-T-CE
RISCベース UC-8418シリーズ産業用組込みコンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Intel XScale IXP435 533 MHz プロセッサ
- 256 MB DDR2 SDRAM および 16 MB Flash ROM オンボード
- データ記憶用 32 MB NAND Flash
- 256 KB バッテリバックアップ SRAM
- 8 RS-232C/422/485 シリアルポート
- 2 CANbus ポート
- 12デジタル入力および12デジタル出力チャンネル
- 3 10/100 Mbps イーサネットポート
- 大容量記憶デバイス用 2 USB 2.0 ホスト
- ストレージ拡張用CompactFlash ソケット
- Ready-to-run Linux プラットフォーム
- DINレールまたはウォールマウンティング
- 堅牢なファンレス設計
- -40 ～ 75℃ワイド動作温度モデルの供給
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
UC-8418シリーズコンピュータは、Intel XScale IXP-435 533 MHz RISC CPUを搭載しパワーフルなコンピューティングエンジンおよび役に立つ通信機能を提供します。しかし発熱は、最小に抑えています。16 MB NOR Flash ROMおよび256 MB SDRAMの大容量ビルトインストレージの搭載により様々なアプリケーションをUC-8418シリーズコンピュータで直接実行することができます。更に、32 MB NAND Flashは、データストレージを提供します。更に、256KB SRAMは、データの損失を避けるためにより良いデータ保有メカニズムを提供します。 UC-8418コンピュータは、8 RS-232C/422/485シリアルポート、ディジタルI/O、3 LANポート、2 CANbusポートを備えていますのでネットワークリダンダンシ冗長を必要とする産業用アプリケーションのためのコミュニケーションプラットフォームとして理想的です。
UC-8418は、ソフトウェアプログラム開発のためのオープンソフトウェアオペレーティングシステムを提供するためにプレインストールされたLinux 2.6プラットフォームを搭載しています。一般的なコンパイラを使用することによってコードを修正する必要がなくデスクトップPCのために書かれたソフトウェアを容易にUC-8418プラットフォームに移植できます。この結果、最小コストの取り組みでUC-8418を産業アプリケーションの使用に最適なソリューションを提供することができます。 標準モデルに加えてUC-8418は、厳しい産業環境に耐えられる-40～75℃のワイドレンジの動作温度モデルがあります。
| コンピュータ | CPU | Intel XScale IXP435, 533MHz |
|---|---|
| OS(プレインストール) | Linux 2.6 |
| DRAM | 256MB DDR2 SDRAMオンボード(512MB max.) |
| Flash | 16MB NOR Flashオンボード(OSストアー用、最大32MBサポート) 32MB NAND Flash オンボード(データストアー用) |
| DI/DO | DI×12, DO×12 |
| ストレージ拡張 | CompactFlashソケット |
| USB | USB2.0 フルスピード×2(OHCI) |
| リセットボタン | "工場デフォルトにリセット"サポート |
| SRAM | 256KB, バッテリバックアップ |
| LANインターフェース | イーサネット | LAN : 3 オートセンシング 10/100Mbpsポート(RJ45) |
| 電磁アイソレーション保護 | 1.5KV 内蔵 |
| シリアルインターフェース | |
| シリアル規格 | 8 RS-232C/422/485ポート, ソフトウェアセレクタブル(8ピン RJ45) |
| ポート数 | 8 |
| コンソールポート | RS-232C (TxD, RxD, GND), 4ピンヘッダー出力(115200, n, 8, 1) |
| ESD保護 | 15KV(全信号) |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストツプビット | 1, 1.5, 2 |
| パリティ | None, 奇数, 偶数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF, RS-485制御ADDC® (Automatic Data Direction Control) |
| ボーレート | 50bps ～ 921.6Kbps(非標準ボーレートサポート) 詳細は、ユーザーマニュアルを参照してください |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| デジタル入力 | |
| チャンネル | 12, sourceタイプ |
| 入力電圧 | 0 ～ 30VDC |
| アイソレーション | 3KV オプティカルアイソレーション |
| デジタル出力 | |
| チャンネル | 12 sinkタイプ |
| 出力電流 | 最大200mA/チャンネル |
| 出力電圧 | 24VDC 通常, 30Vオープンコレクタ |
| アイソレーション | 3KV オプティカルアイソレーション |
| CANバス通信 | |
| インターフェース | デュアルオプティカルアイソレーション CAN2.0A/2.0B準拠ポート |
| CANコントローラ | Phillips SJA1000T |
| 信号 | CAN-H, CAN-L |
| プロトコル | CANOpenライブラリサポート |
| アイソレーション | 2KV オプティカルアイソレーション |
| スピード | 10Kbps ～ 1Mbps |
| コネクタ | DB-9(M) |
| LED | |
| システム | 電源, Ready, ストレージ, SRAM用バッテリ |
| LAN | 10M/Link×2, 100M/Link×2(コネクタ) |
| シリアル通信 | TxD×8, RxD×8 |
| メカニカル | |
| ハウジング | SECC 金属板(1mm) |
| 重さ | 1kg |
| サイズ | 200×56.5×120.2mm |
| 取付 | DINレール, ウォールマウント |
| 環境 | |
| 動作温度 | 標準モデル : -10 ～ 60℃ ワイド温度モデル : -40 ～ 75℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保管温度 | 標準モデル : -20 ～ 75℃ ワイド温度モデル : -40 ～ 85℃ |
| 耐振動 | 2g @IEC-68-2-34, ランダム波, 5-500Hz, 1時間/軸 |
| 耐衝撃 | 20g @ IEC-68-2-27, 半サイン波, 11ms |
| 電源 | |
| 入力電圧 | 12 ～ 48VDC(3ピンターミナルブロック) |
| 電力消費量 | 15W
|
| 認証 | |
| 安全 | UL/cUL (UL60950-1), CCC (GB9254, GB 17625.1), LVD (EN60950) |
| EMC | CE (EN55022 Class B, EN55024-4-2, EN55024-4-3, EN55024-4-4), FCC (Part 15 Subpart B, Class B) |
| 信頼性 | |
| アラートツール | ビルトインブザーおよびRTC(Real-Time Clock) |
| 自動リブートトリガー | ビルトインWDT(Watchdog Timer) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| Linux | |
| Kernel Version | 2.6.23 |
| プロトコルスタック | TCP, UDP, IPv4, SNMP V1, ICMP, ARP, HTTP, CHAP, PAP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, Telnet, FTP, PPP, PPPoE, OpenVPN |
| ファイルシステム | JFFS2, NFS, Ext2, Ext3, VFAT/FAT |
| システムユーティリティ | bash, busybox, tinylogin, telnet, ftp, ssh, scp |
| telnetd | telnet Server daemon |
| ftpd | FTP server daemon |
| sshd | secure shell server |
| Apache | web server daemon, PHPおよびXMLサポート |
| openvpn | virtual private network service manager |
| pppd | dial in/out over serial port daemon |
| snmpd | snmpd agent daemon |
| penssl | open SSL |
| アプリケーション開発環境 | Moxa Linux API device control |
| Linux Tool Chain |
|
| ソフトウェア暗号化ロック | BINEncryptor : バイナリファイルのための暗号化ツール(特許を受けたMoxa技術に基づきます) |
| Windows Embedded CE 6.0 | |
| システムユーティリティ | Windows command shell, telnet, ftp, web-based administration manager |
| ファイルシステム | FAT(オンボードflash) |
| プロトコルスタック | TCP, UDP, IPv4, SNMP V2, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSL, DHCP, SNTP, SMTP, Telnet, FTP, PPP |
| Telnetサーバ | 標準的なtelnetクライアントによってリモート管理を許可 |
| FTPサーバ | ネットワーク上でファイルをリモートコンピュータシステムへ移すために使用 |
| Web サーバ(httpd) | ASP, ISAPI Secure Socket Layerサポート, SSL 2, SSL 3, トランスポートレイヤーセキュリティ(TLS/SSL 3.1)を含むWinCE IISは、パブリックキーベースプロトコルとウェブアドミニストレータISAPI機能拡張 |
| ダイヤルアップネットワークサービス | RASクライアントAPIとPPP, 拡張認証プロトコル(EAP)とRASスクリプトをサポート |
| アプリケーション開発ソフトウェア |
|
| UC-8418-LX | RISCベース 産業用組込みコンピュータ, 8 シリアルポート, 12 DI, 12 DO, 3 LAN, 2 CANポート, CompactFlash, USB, Linux OS, 動作温度 -10 ～ 60℃ |
|---|---|
| UC-8418-CE | RISCベース 産業用組込みコンピュータ, 8 シリアルポート, 12 DI, 12 DO, 3 LAN, 2 CANポート, CompactFlash, USB, Windows CE 6.0 OS, 動作温度 -10 ～ 60℃ |
| UC-8418-T-LX | RISCベース 産業用組込みコンピュータ, 8 シリアルポート, 12 DI, 12 DO, 3 LAN, 2 CANポート, CompactFlash, USB, Linux OS, 動作温度 -40 ～ 75℃ |
| UC-8418-T-CE | RISCベース 産業用組込みコンピュータ, 8 シリアルポート, 12 DI, 12 DO, 3 LAN, 2 CANポート, CompactFlash, USB, Windows CE 6.0 OS, 動作温度 -40 ～ 75℃ |
