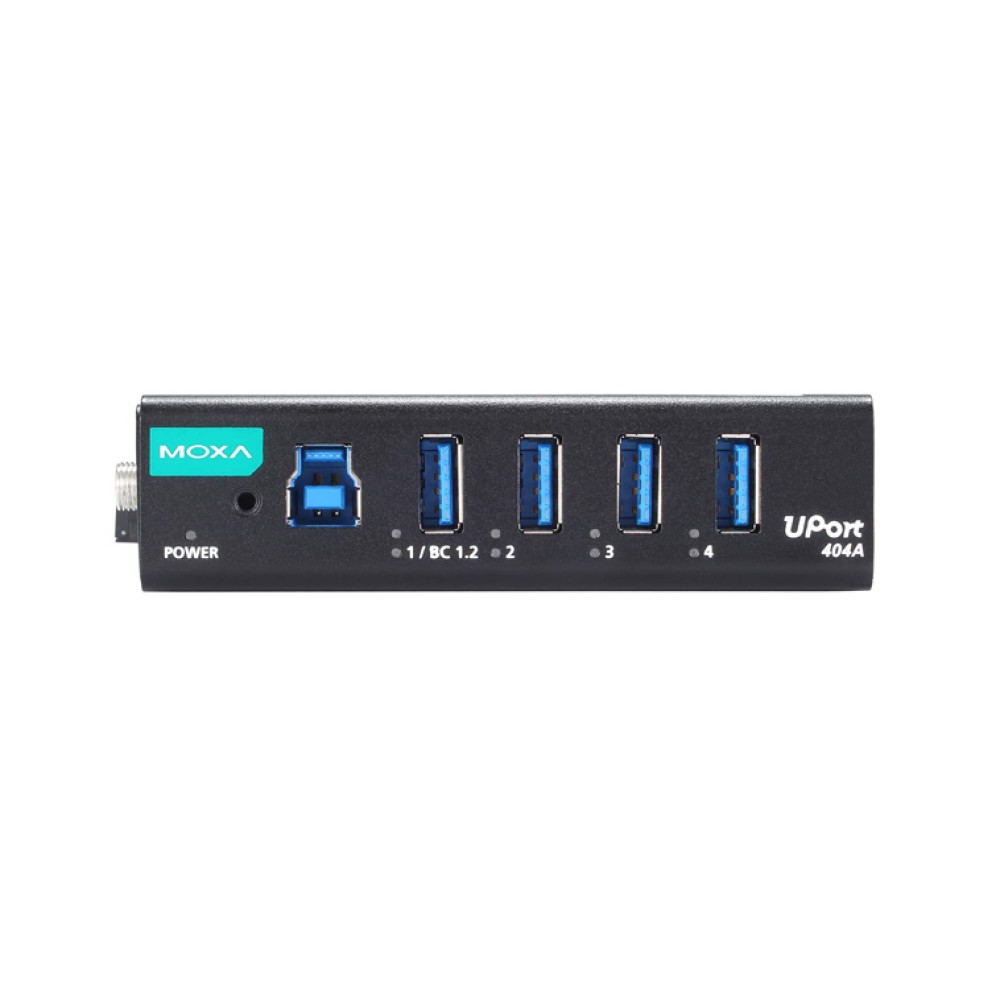

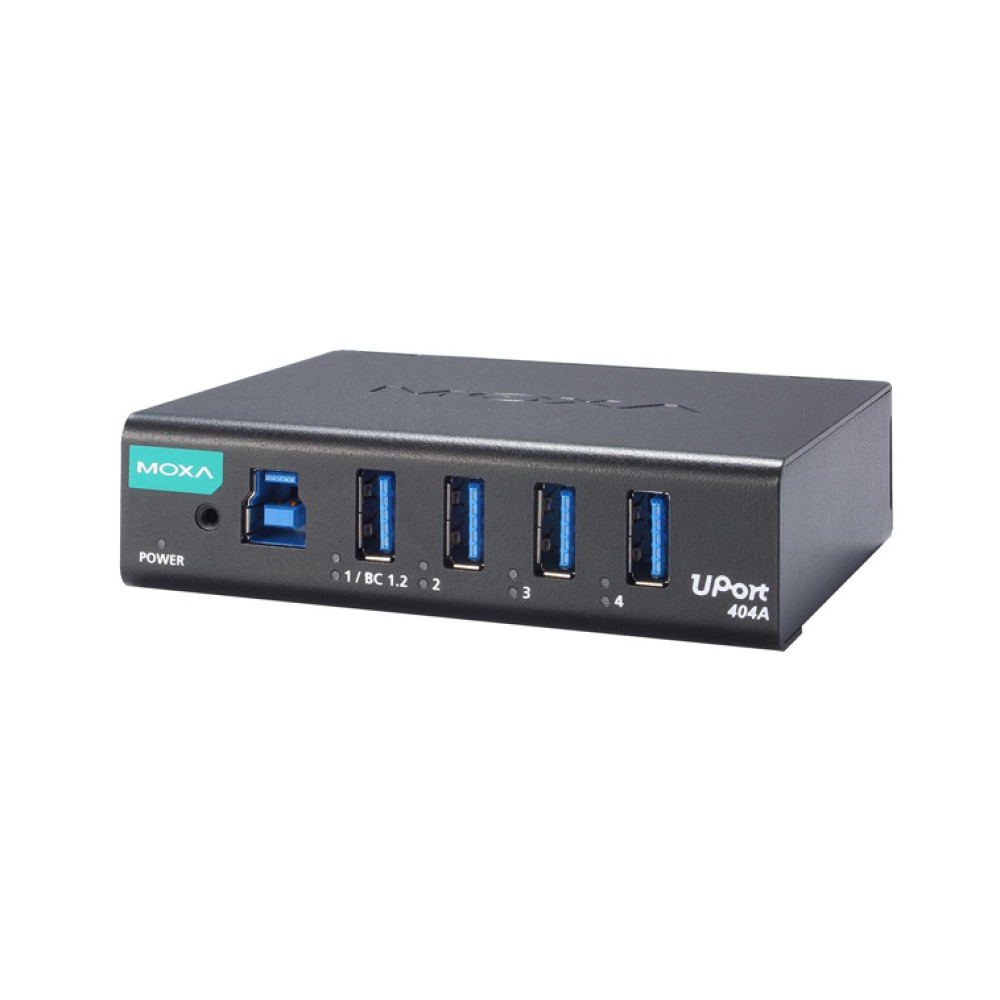

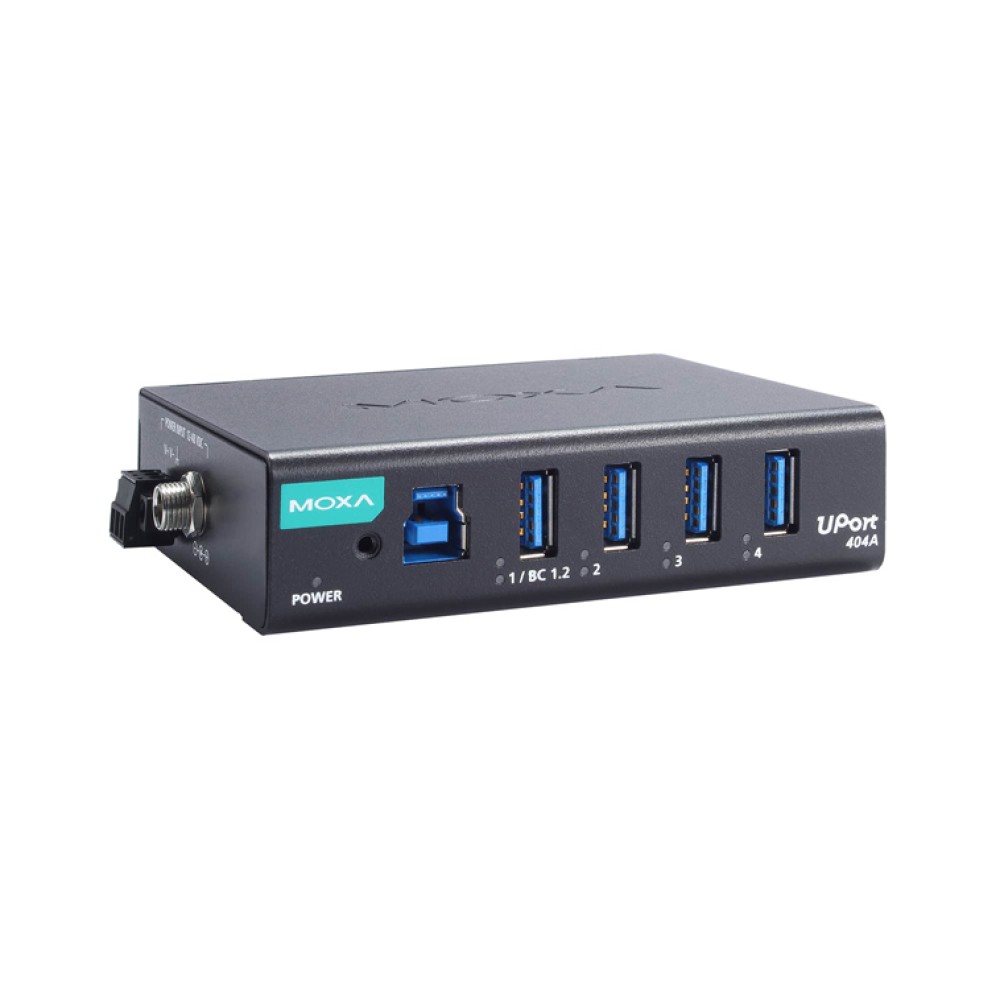

UPort 404A-T
4ポート産業グレードUSB 3.2 Hub,電源アダプタ無し,-40～85℃動作温度
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- USB-IF認証
- USB 3.2 SuperSpeed機能
- 動作温度 ：-40～85°C（ワイド温度モデル）
- ラッチ式USBケーブル設計により、より強固な接続を実現
- 総合的な診断用LED
- デュアル電源入力（電源ジャックおよびターミナルブロック）
- DIN-railハウジングとウォールマウントハウジングに対応
- 堅牢なメタルハウジング
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

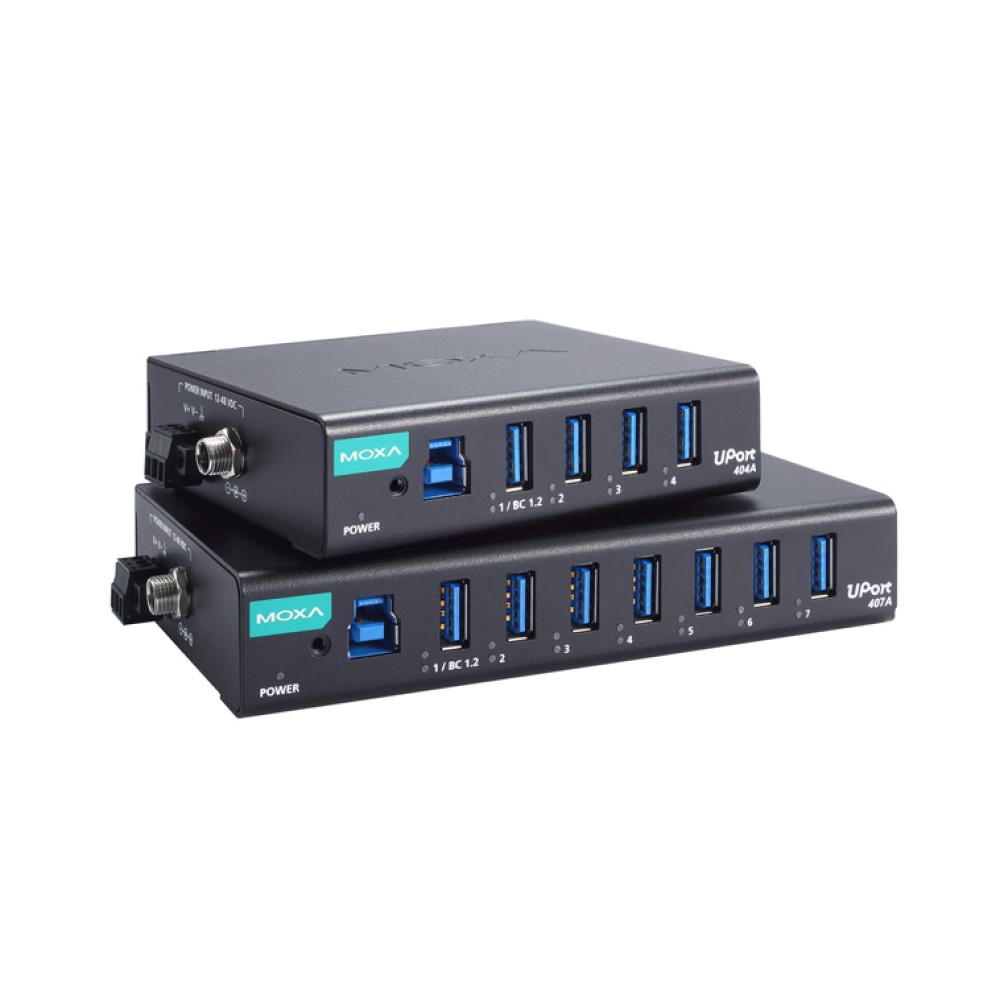

UPort® 400Aシリーズ産業グレードUSB 3.2 Hubは、1つのUSBポートを4つまたは7つのUSBポートに拡張することができます。このHubは、高負荷のアプリケーションでも各ポートを通じて真のUSB 3.2 Gen 1 SuperSpeed 5 Gbpsデータ転送速度を実現する設計がされています。UPort® 400Aは、USB-IF SuperSpeed認証を取得していることで信頼性の高い高品質なUSB 3.2 Hubであることを証明しています。さらに、このHubは、USB plug-and-play仕様に完全に準拠しており、ポートあたり900 mAのフル電力を供給し、USBデバイスが適切に機能することを保証します。外部電源のUSB Hubは、USB デバイスとの広範な互換性を保証する唯一の方法です。UPort® 400A Hubは、12～48VDCの電源範囲をサポートしているのでモバイルアプリケーションに最適です。
USB-IF認証
UPort® 404A USB 2.0産業グレードUSB Hubは、USB-IF（USB Implementers Forum）認証を取得しています。USB-IFは、USB 3.2/2.0仕様に従って設計されたUSB HubのSuperSpeed USB動作に関する数々の厳しい電気的要件を確認しています。これによりUPort® 400Aは、最大5GbpsのUSB伝送を行うSuperSpeed USB 3.2 Gen1をサポート、相互運用性要件に完全に準拠し、デバイスが機能するために十分な電力を備えており、サスペンド状態からSuperSpeed動作へのスムーズな移行を容易に行うことができることを意味します。
ESD Level 4保護
静電気放電（ESD）は、高い立ち上がり時間（dv/dt）を持つ1,000V以上のESDにより保護デバイスの接合層を突き破るような深刻な事態になる可能性があります。この深刻なダメージを避けるためにMoxaのUPort® 400AシリーズUSB Hubは、ESD Level 4（接触8kV、気中15kV）保護を提供することでユーザの最終製品の品質と価値を向上させることができます。
より堅牢なコネクタを備えたUSBケーブル
UPort® 400Aには、UPortとコンピュータ間のより安全な接続を実現するラッチとスクリューロックを備えたUSBケーブルが付属しています。
| USB インターフェース | |
| USB 規格 | USB 1.1/2.0コンパチブル USB 3.2 Gen 1 |
|---|---|
| スピード | 5 Gbps |
| USB コネクタ | UFP：type B DFP：type A |
| USB ポート数 | UPort 407A：8 (UFP：1, DFP 7) UPort 404A：5 (UFP：1, DFP 4) |
| 電源パラメータ | |
| 入力電圧 | 12～48 VDC、電源入力数：2 |
| 電源コネクタ | 電源ジャック 3ピンターミナルブロック |
| 電力消費量 | UPort 407A：4.75A @ 12 VDC UPort 404A：2.8A @ 12 VDC |
| 逆極性保護 | サポート |
| 出力電源定格 | ポート1：900/1500 mA @ 5 VDC (BC 1.2 コンパチブル) その他のポート：900 mA @ 5 VDC |
| メカニカル | |
| 筐体 | メタル |
| サイズ | UPort 407A：80 x 27 x 140 mm UPort 404A：85 x 27 x 100 mm |
| 重量 | UPort 407A：350 g UPort 404A：264 g |
| 設置 | DIN-rail マウンティング( オプションキット使用)、ウオールマウンティング( オプションキット使用) |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 85℃ |
| 保管温度 | 標準モデル：-20 ～ 75℃ ワイド温度モデル：-40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% ( 結露なきこと) |
| 規格および認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：接触：8 kV；気中：15 kV IEC 61000-4-3 RS：80 MHz ～ 1 GHz：10 V/m EC 61000-4-4 EFT：電源：2 kV IEC 61000-4-5 サージ：電源：2 kV IEC 61000-4-6 CS：150 kHz ～ 80 MHz：10 V/m IEC 61000-4-8 PFMF |
| 安全 | EN 62368-1, UL 62368-1, KC |
| 環境テスト | IEC 60068-2-1 |
| 自由落下 | IEC 60068-2-34 |
| 宣言 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 規格 | Telcordia (Bellcore), GB |
| 時間 | UPort 407A：1,467,922 時間 UPort 407A：1,467,922 時間 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位=mm)
UPort 404A
UPort 407A
| UPort 404A-T | USBインターフェース：USB 3.2 Gen 1 USBポート数：4 ダウンストリーム 筐体：メタル 動作温度：-40～85℃ 電源アダプタ付属：N |
|---|
電源アダプタ
| PWR-12300-WPUSJP-S2 | ロッキングバレルプラグw/12 VDC 3 A 100 ～ 240 VAC US/JP plug 動作温度：0 ～ 40℃ |
|---|---|
| PWR-Plug-USJP-02 | US/JP プラグ：PWR-12150-WPUSJP および PWR-12300-WPUSJP用 |
DIN-Rail マウンティングキット
| DK-UP-42A | DIN-rail マウンティングキット：UPort 400A/200A シリーズ用 107 x 29 mm (4.21 x 1.14 in) w/4 M3 x 5 mm スクリュー |
|---|
ウオールマウンティングキット
| WK-UP400A-BAK-BK | リアパネルウオールマウンティングキット 60 x 27 x 2 mm(2.36 x 1.06 x 0.08 in) w/2 プレート および 6 M3 x 5 mm スクリュー |
|---|---|
| WK-UP400A-BOT-BK | ボトムパネルウオールマウンティングキット 43 x 30 x 2 mm (1.69 x 1.18 x 0.08 in) w/2 プレート および 6 M3 x 5 mm スクリュー |
UPort 400Aシリーズ 製品一覧
| UPort 404A | 4ポート産業グレードUSB 3.2 Hub,電源アダプタ付,0～60℃動作温度 |
| UPort 407A-T | 7ポート産業グレードUSB 3.2 Hub,電源アダプタ無し,-40～85℃動作温度 |
| UPort 404A-T | 4ポート産業グレードUSB 3.2 Hub,電源アダプタ無し,-40～85℃動作温度 |
| UPort 407A | 4および7ポート産業グレードUSB 3.2 Hub |
