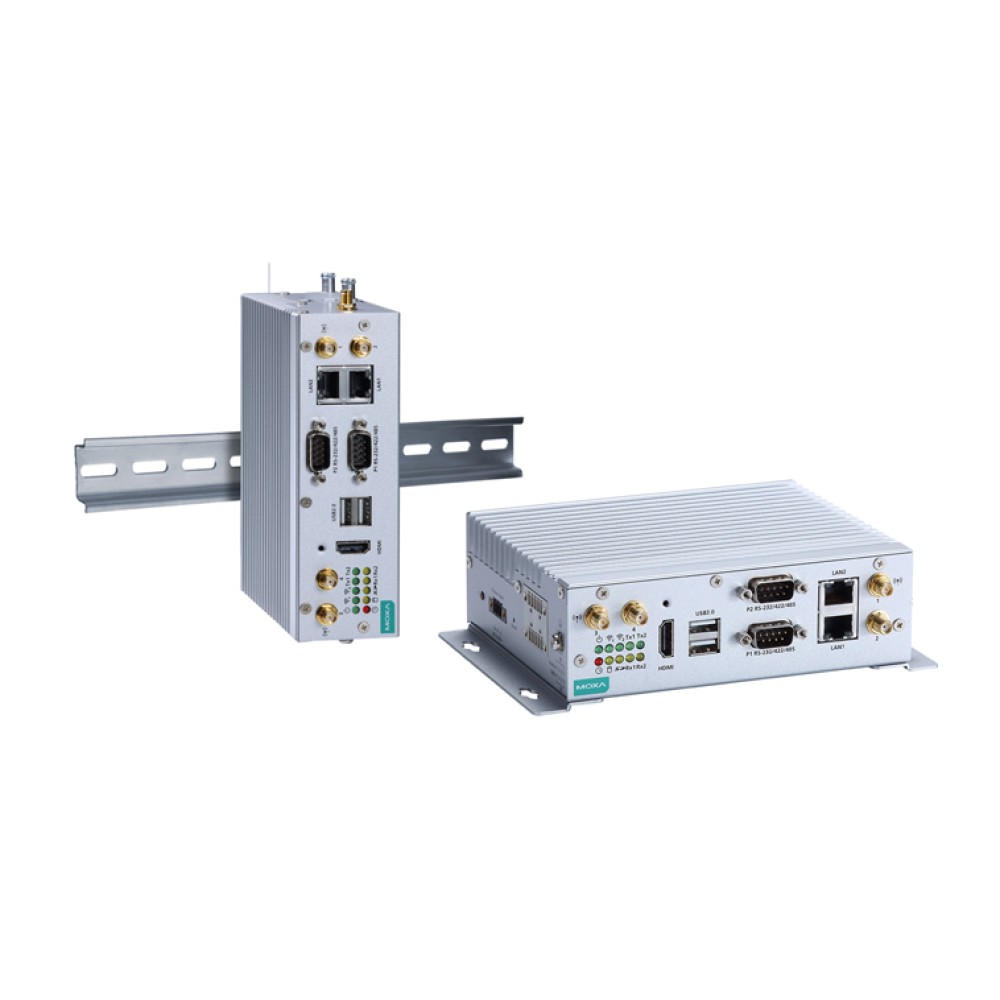

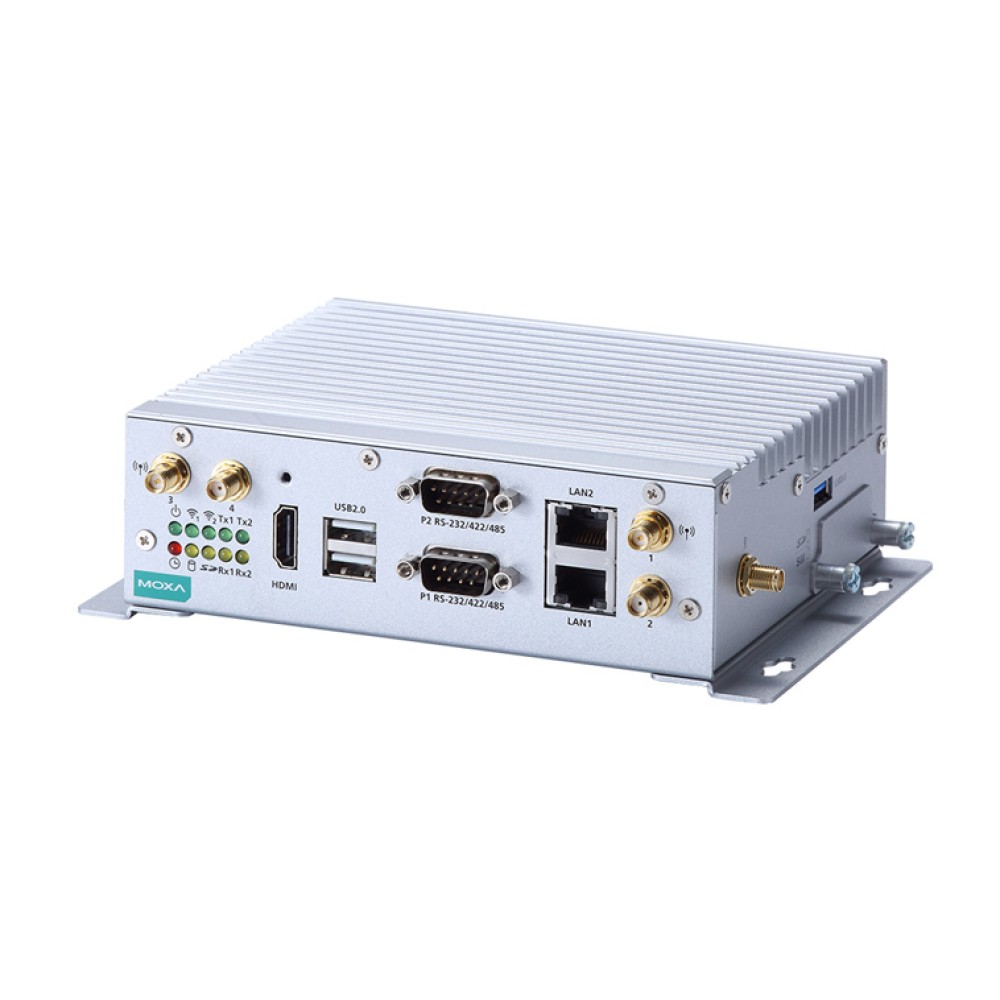

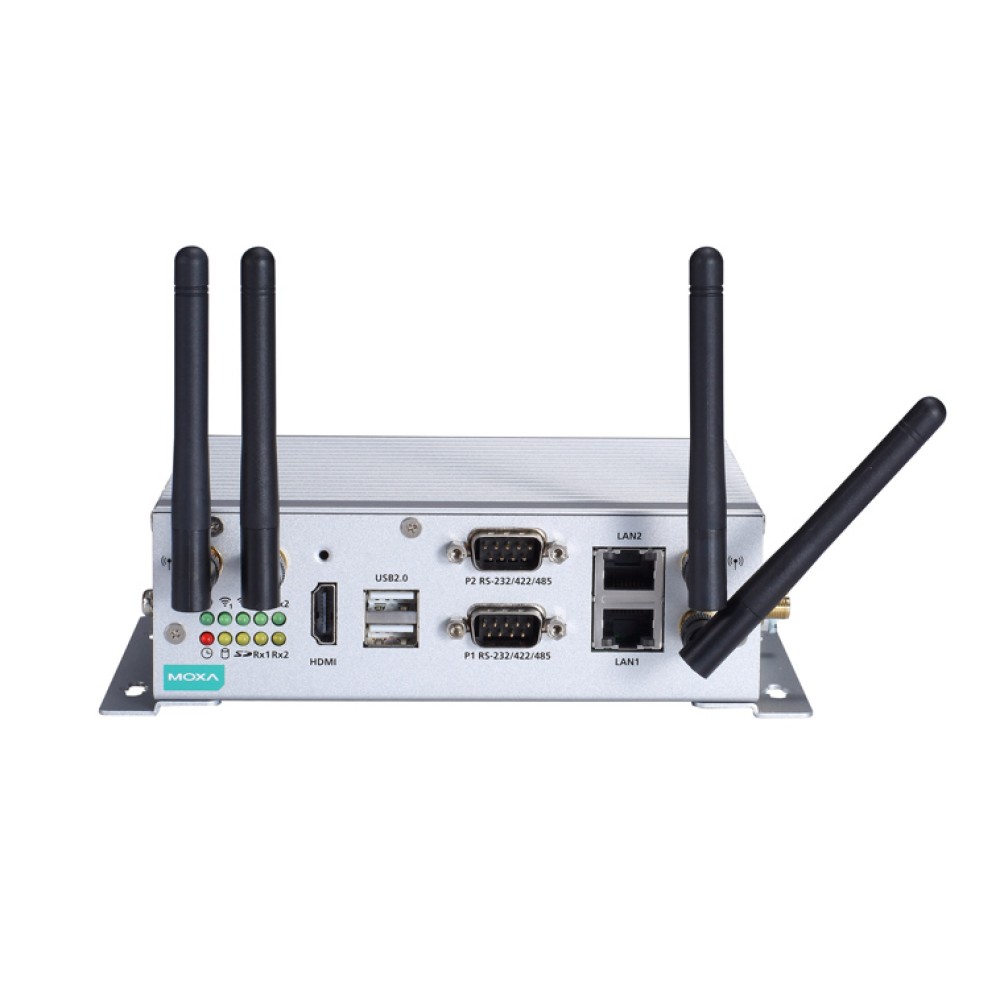

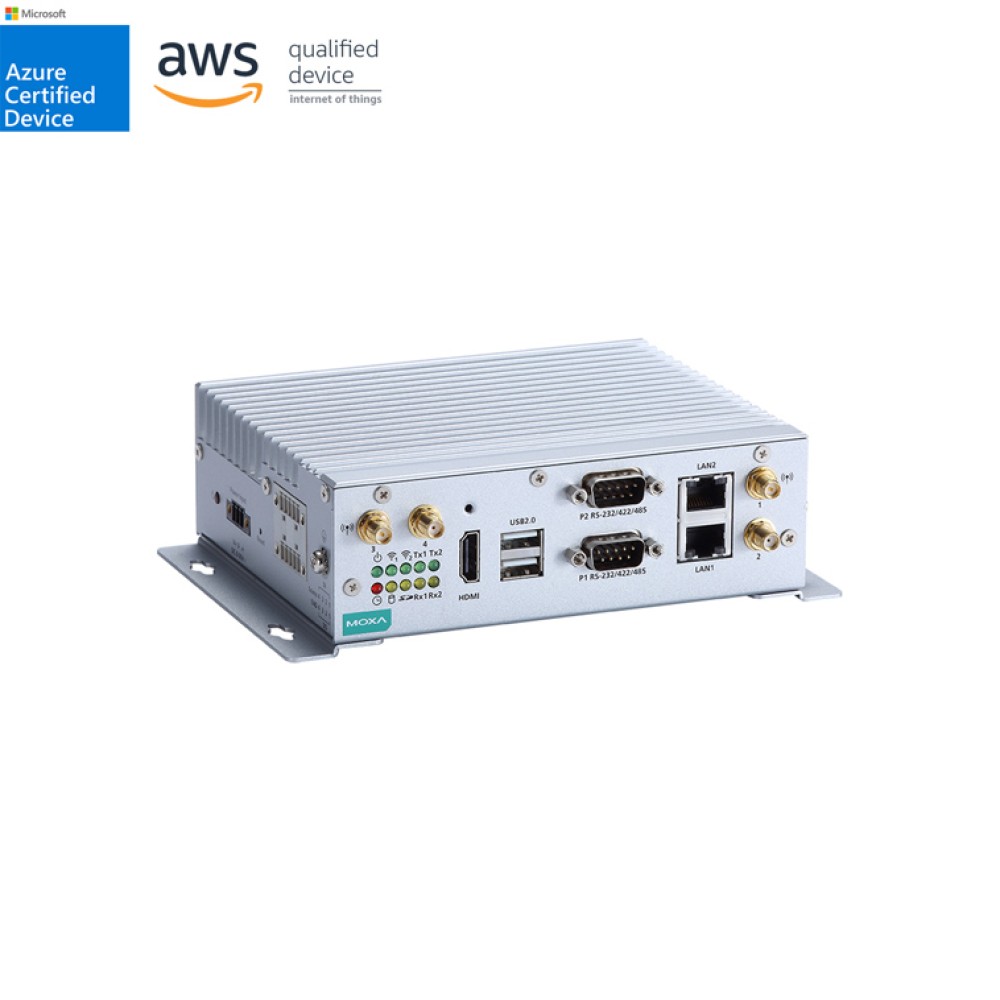

V2201-E1-T
ファンレス,超コンパクト,堅牢,x86 産業用IoT 組込コンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 3つの性能オプションのあるIntel® Atom™ E3800シリーズプロセッサ
- -40～85℃システム動作温度 (LTEモジュールインストールの場合-40～70℃)
- 無線モジュール用デュアルmini-PCIeソケット、Wi-Fi、3G、LTE、GPSおよびBluetoothサポート
- 各種インターフェース：シリアルポート×2、イーサネットLANポート×2、Di×4、DO×4、SD×1、
USB×1、HDMI×1、ワイヤレス - EN61000-6-2およびEN61000-6-4認証* (重工業でのEMC規格に適用)
- 最大5Grms耐振、100G耐衝撃
- すぐに実行可能な Debian 7 および Windows Embedded Standard 7プラットフォーム
- システムハードウェアの健全性監視用 Moxa Proactive Monitoringユーティリティ
- MoxaのSmartRecoveryユーティリティによるシステムのブート障害回復 (W7Eのみ)
* 認証申請中
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MoxaのV2201シリーズ超小型x86組込コンピュータは、Intel® Atom™ E3800シリーズのプロセッサをベースとしており、接続性を最大化するための最も信頼性の高いI/O設計がされ、また、デュアル無線モジュールをサポートしており、多様な通信アプリケーションに適しています。本コンピュータの熱設計は、-40～85℃の温度範囲(特別目的のMoxa無線モジュールがインストールされている場合：-40～70℃)において信頼性の高いシステム動作を保証します。
V2201シリーズは、デバイスのI/Oステータスの監視や警告、システム温度の監視と警報およびシステム電源マネージメントを行う「Moxa Hardware Monitoring (Moxaハードウェアモニタリング)」をサポートしています。密なシステムステータスの監視により、エラーからの回復を容易にし、アプリケーションのプラットフォームの信頼性を高めます。
ハードウェア仕様
| コンピュータ | |
| CPU | V2201-E1シリーズ： Intel® Atom™ Processor E3815 (Single Core、512K Cache、1.46GHz) V2201-E2シリーズ： Intel® Atom™ Processor E3826 (Dual Core、1M Cache、1.46GHz) V2201-E4シリーズ： Intel® Atom™ Processor E3845 (Quad Core、1M Cache、1.91GHz) |
|---|---|
| OS | Windows Embedded Standard 7 64-bit または Linux Debian 7 64-bit |
| システムメモリ | DDR3 SO-DIMMスロット×1、最大8GB ・E3815 および E3826はDDR3L-1066をサポート ・E3845 はDDR3L-1333をサポート |
| USB | ブート可能 USB 3.0ポート×1、ブート可能 USB 2.0ポート(type A) ×2 |
| ストレージ | |
| mSATA | インターナルmini-PCIeソケット(OSストレージ用) ×1 |
| SD | SD 3.0(SDHC/SDXC)ソケット(ストレージ拡張用*) ×1 * W7EはSD 2.0のみをサポート |
| オーディオ | |
| 出力 | ライン出力インターフェース (HDMIと一緒) |
| 他の周辺装置 | |
| 拡張スロット | Mini-PCIeスロット×2 ・USB信号×1、Sierraワイヤレス3G/LTEモジュール用 ・USB＋PCIe信号×1 |
| μSIM | μSIMスロット×1 |
| ディスプレイ | |
| グラフィックコントローラ | Intel® HD (組込) |
| コネクタタイプ | HDMIコネクタ(type A) ×1 |
| ディスプレイインターフェース | HDMI 1.4a、1920×1080pixels ＠ 60/24bppサポート |
| イーサネットインターフェース | |
| LAN | オートセンシング10/100/1000Mbpsポート(RJ45) ×2 |
| アイソレーション保護 | 1.5 kV |
| ワイヤレスSMAインターフェース | |
| Wi-Fi | SMAコネクタ ×2 |
| 3G/LTE | SMAコネクタ ×2 |
| GPS | SMAコネクタ ×1 |
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485ソフトウェアによる選択可能ポート(DB9M) ×2 |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | なし、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF |
| ボーレート | 50bps ～ 115.2kbps |
| シリアル信号 | |
| RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| デジタル入力 | |
| 入力チャネル | DI×4、ソースタイプ |
| 入力電圧 | 0 ～ 30VDC ＠ 25 Hz |
| ドライコンタクト用 デジタル入力レベル | ロジックレベル0：クローズ ～ GND ロジックレベル1：オープン |
| ウェットコンタクト用 デジタル入力レベル | ロジックレベル1：+3V 最大 ロジックレベル0：+10V ～ +30V (ソース ～ DI) |
| コネクタタイプ | 10ピン ネジ固定 ユーロブロックターミナル |
| 分離方式 | 3kV 光分離 |
| デジタル出力 | |
| 出力チャネル | DO×4、シンクタイプ |
| 出力電流 | 最大 200mA ＠チャネル |
| オンステート電圧 | 24VDCノーマル、オープンコレクタ ～ 30VDC |
| コネクタタイプ | 10ピン ネジ固定 ユーロブロックターミナル |
| 分離方式 | 3kV 光分離 |
| LED | |
| システム | 電源、ユーザ定義 |
| ストレージ | mSATA、SD |
| LAN | LED/ポート(100/1000 Mbps) ×2 |
| シリアル | LED/ポート(TxおよびRx) ×2 |
| ワイヤレス | Mini-PCIe ×1、Mini-PCIe ×2 |
| スイッチおよびボタン | |
| 電源スイッチ | オン/オフ (左サイドパネル) |
| リセットボタン | ウォームリブート用 (右サイドパネル) |
| メカニカル | |
| ハウジング | アルミ |
| 重量 | 940 g |
| サイズ | 耳なし：150 × 48.8 × 120.2 mm 耳付：178 × 52.5 × 120.2 mm |
| マウンティング | DINレール、ウォールマウンティング |
| 環境 | |
| 動作温度 | ・E1/E2モデル：-40 ～ 85℃ ・E4モデル：-40 ～ 70℃ ・E1-W/E2-W/E4-Wモデル：Moxa推奨無線モジュール(3G/LTE＋Wi-Fi) インストールの場合/ -40 ～ 70℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 耐震 | 5Grms、5Hz ～ 500Hz、1 hr/axis w/ mSATA、SD |
| 耐衝撃 | 100g/11ms ±X、±Y、±Z、各軸 3衝撃 w/ mSATA、SD |
| 電源 | |
| 入力電圧 | 9～36VDC (V+、V-、SG用 3ピンターミナルブロック) |
| 電力消費量 | 18W (2A ＠ 9VDC) |
| 規格および認証 | |
| 安全 | UL 60950-1、CSA C22.2 No. 60950-1-03 (60950-1-07)、 EN 60950-1、CCC、UL 508 |
| EMC | EN 55022 Class A、EN 61000-3-2 Class D、EN 61000-3-3、 EN 55024、FCC Part 15 Subpart B Class A、EN 61000-6-2*、 EN 61000-6-4* *AC/DCアダプタ合格 |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 信頼性 | |
| 自動再起動トリガ | 1 ～ 255秒のソフトウェアによるプログラム可能なウオッチドッグタイマ |
| 保証 | |
| 保証期間 | 3年間 |
| 詳細 | Moxa社 製品保証方針 |
注：これらのハードウェア仕様は、組込みコンピュータユニット自体を記述したもので、アクセサリを含んで
いません。特に、ワイド温度仕様は、電源アダプタやケーブルといったアクセサリには適用されません。
ソフトウェア仕様
| Linux | |
| OS | Linux Debian 7 |
|---|---|
| Webサーバ(Apache) | ウェブサイトの作成と管理が可能：PHPとXMLサポート |
| ターミナルサーバ (SSH) | 安全でないネットワーク上の2つの信頼できないホスト間の、安全な暗号化通信の提供 |
| ファイルサーバ | EXT 4 |
| インターネットプロトコル スイート | TCP、UDP、IPv4、SNMPv1/v2c/v3、ICMP、ARP、HTTP、 SSH 1.0/2.0、SSL、DHCP、NTP、NFS、Telnet、FTP、TFTP、 PPP、PPPoE |
| インターネットセキュリティ | OpenVPN、iptablesファイアウォール |
| リモートアクセス用 セキュアシェル | SSHにより、接続されているネットワークからのセキュアな暗号化されたコンソールへのリモートログイン許可 |
| ダイアルアップネットワーキング | Unixマシンがポイントツーポイントプロトコル(PPP)を使用してダイヤルアップ回線を介してインターネットに接続することができるLinux用のPPPデーモン。'chat', 'dip', 'dialy dip'および'diald'など、その他多くで動作。IP、TCP、UDPサポート |
| ファイルサーバ | ネットワーク上でファイルや他のリソースにアクセスするリモートクライアントが使用可能 |
| ウオッチドッグ | 特定のアプリケーションとシステム全体の障害、両方におけるソフトウェアのフリーズ時にシステムリセットが起動するウォッチドッグタイマ |
| アプリケーション開発 ソフトウェア | ・Moxa API Library ・GNU C library ・Perl |
| 組込自己健全性保守 ソフトウェア | Moxa Proactive Monitoring |
| Windows Embedded Standard 7 | |
| Core OS | ・64-bitサポート ・リモートクライアント ・リモートプロシディアセル |
| アプリケーションおよび サービス開発 | ・Remote Desktop Protocol 7.1 ・COM OLE Application Support ・COM+ Application Support ・MSMQ |
| インターネットサービス | ・Internet Explorer 8.0 ・IIS 7.0 |
| 診断 | ・Common Diagnostic Tools ・Problem Reports and Solutions |
| フォント | Western、Middle Eastern、South East Asian、および South Asian Fonts Railway Computers 4 www.moxa.com |
| グラフィックおよび マルチメディア | ・MPEG Layer-3 AudiCodecs (MP3) ・MPEG4 Decoders ・DirectX and Windows Device Experience |
| マネージメント | ・Group Policy Management ・Windows Management Instrument (WMI) ・Windows Update |
| ネットワーキング | ・Extensible Authentication Protocol (EAP) ・Internet Authentication Service ・Telnet Server ・Bluetooth ・Domain Services ・Network Access Protection ・Network and Sharing Center ・Quality of Service ・Remote Access Service (RAS) ・Telephony A |
| セキュリティ | ・Credential Roaming Service ・Credentials and Certificate Management ・Windows Authorization Manager (AZMAN) ・Windows Security Center ・Active Directory Rights Management ・Security Base ・Encrypted File System (EFS) |
| 組込機能 | ・Enhanced Write Filter (EWF) ・File-Based Write Filter (FBWF) ・Registry Filter ・WSDAPI for .NET |
| ファイルシステムおよび データストア | ・Windows Data Access Components ・Windows Backup and Restore |
| メンテナンス | Moxa Proactive Monitoring および Moxa Smart Recovery |
サイズ (単位 = mm)
| V2201-E1-T-W7E | (事前設定モデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3815、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1、動作温度：-40～85℃、 Windows Embedded Standard 7 プリインストール |
|---|---|
| V2201-E1-T-LX | (事前設定モデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3815、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1、動作温度：-40～85℃、 Linux Debian 7 プリインストール |
| V2201-E1-T | (CTOモデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3815、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1、動作温度：-40～85℃ |
| V2201-E2-T | (CTOモデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3826、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1、動作温度：-40～85℃ |
| V2201-E4-T | (CTOモデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3845、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1、動作温度：-40～70℃ |
| V2201-E1-W-T | (CTOモデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3815、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1,5ワイヤレスSMAコネクタ、 動作温度：-40～85℃ (Moxa推奨無線モジュール(3G/LTE＋ Wi-Fi)インストールの場合/ -40～70℃) |
| V2201-E2-W-T | (CTOモデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3826、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1,5ワイヤレスSMAコネクタ、 動作温度：-40～85℃ (Moxa推奨無線モジュール(3G/LTE＋ Wi-Fi)インストールの場合/ -40～70℃) |
| V2201-E4-W-T | (CTOモデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3845、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1,5ワイヤレスSMAコネクタ、 動作温度：Moxa推奨無線モジュール(3G/LTE＋Wi-Fi) インストールの場合/ -40～70℃ |
CTO: Configured To Order（受注仕様生産）
オプションアクセサリ
| セルラーアンテナ | ||
| ANT-WCDMA-ASM-1.5 | 5バンドGSM/GPRS/EDGE/UMTS/HSPA、1.5dBi、 オムニ指向性、ラバーダックアンテナ |
|
|---|---|---|
| アンテナ | ||
| ANT-GPS-OSM-05-3M | 26dBi、1572MHz、L1バンドアンテナ(GPS用) | |
| ANT-LTEUS-ASM-01 | LTE-US 外付アンテナ | |
| コンピューティングハードウェアアクセサリ | ||
| V2201 LTE-EU mini card | Sierra ワイヤレス MC7304 LTE miniカード×1、 ブラックスクリュー×4 |
|
| V2201 3G mini card（※1） | Sierra ワイヤレス MC9090 3G miniカード×1、 ブラックスクリュー×4 |
|
| V2201 LTE-US mini card | Sierra ワイヤレス MC7354 LTE miniカード×1、 ブラックスクリュー×4 |
|
| V2201 Wi-Fi mini Card | SprakLAN WPEA-251NI Wi-Fi miniカード×1、 ブラックスクリュー×4 |
|
| マウント/ブラケット/ドライブキット | ||
| DK-DC50131-01 | DINレールマウンティングキット | |
| アダプタ /電源コード | ||
| PWR-24250-DT-S1 | 電源アダプタ | |
| PWC-C7US-2B-183 | 電源コード、2ピンコネクタ、米国用プラグ | |
| PWC-C7UK-2B-183 | 電源コード、2ピンコネクタ、英国用プラグ | |
| PWC-C7AU-2B-183 | 電源コード、2ピンコネクタ、オーストラリア用プラグ | |
| PWC-C7CN-2B-183 | 電源コード、2ピンコネクタ、中国用プラグ | |
| PWC-C7EU-2B-183 | 電源コード、2ピンコネクタ、ヨーロッパ用プラグ | |
| ワイヤレスLAN アンテナ | ||
| ANT-WDB-ARM-02 | 2.4/5.5GHz 2dBi デュアルバンドアンテナ、 RP-SMA(M)コネクタ |
|
（※1）2016年11月30日を以って販売終了いたしました。
【後継機種】 V2201 LTE-US miniカード V2201 LTE-EU miniカード
