V2201-E2-T

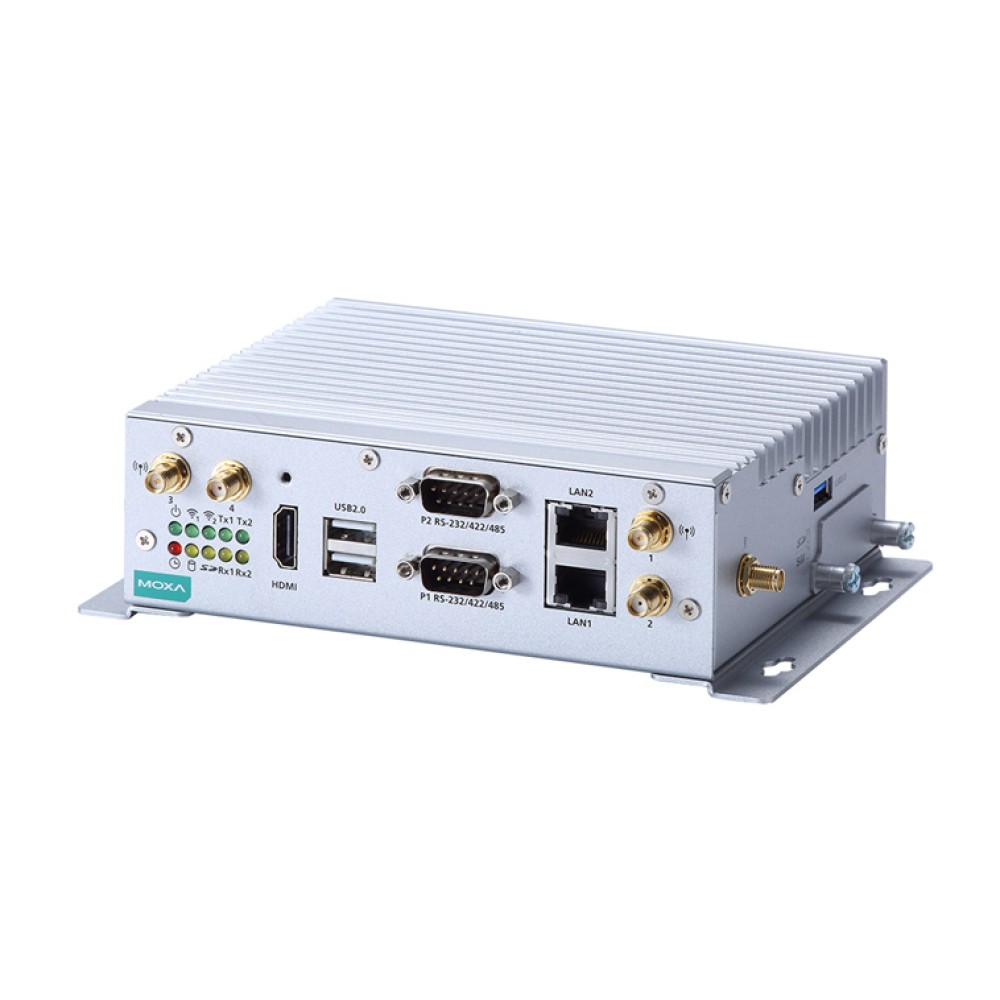

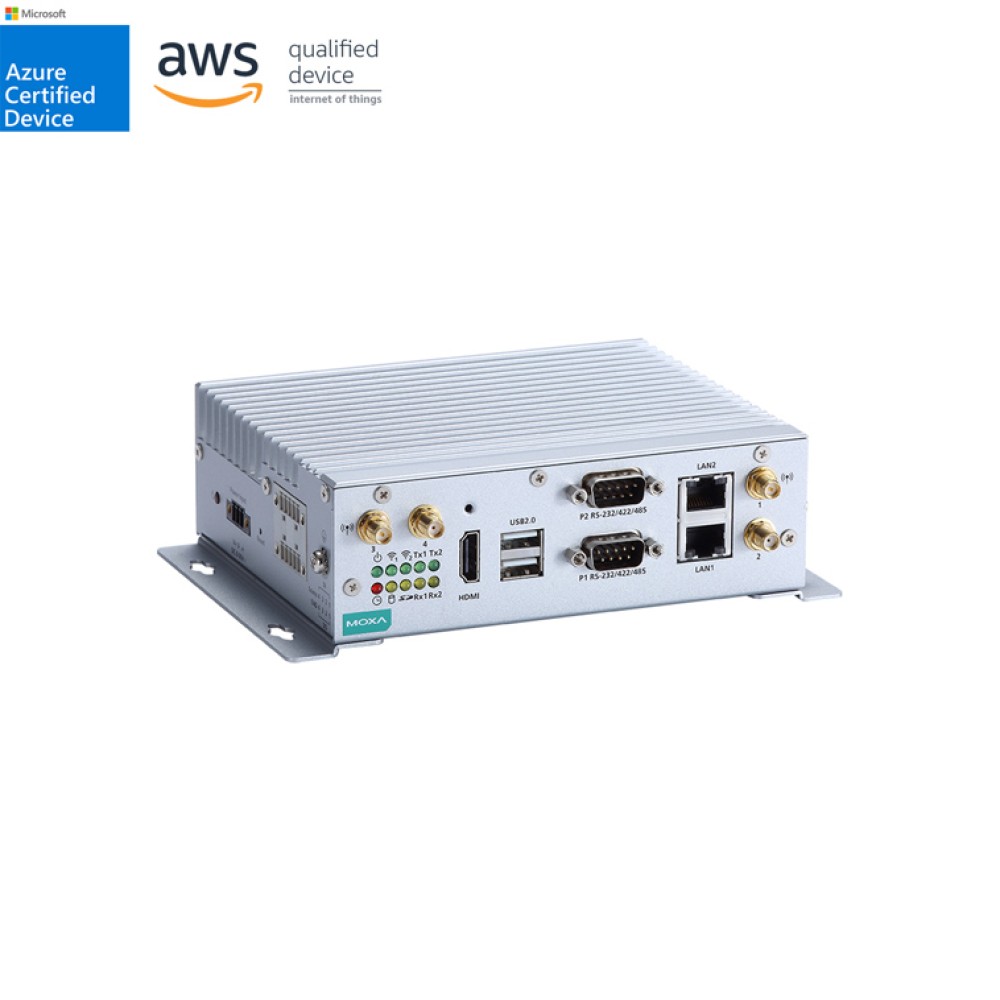

ファンレス,超コンパクト,堅牢,x86 産業用IoT 組込コンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 3つの性能オプションのあるIntel® Atom™ E3800シリーズプロセッサ
- -40～85℃システム動作温度 (LTEモジュールインストールの場合-40～70℃)

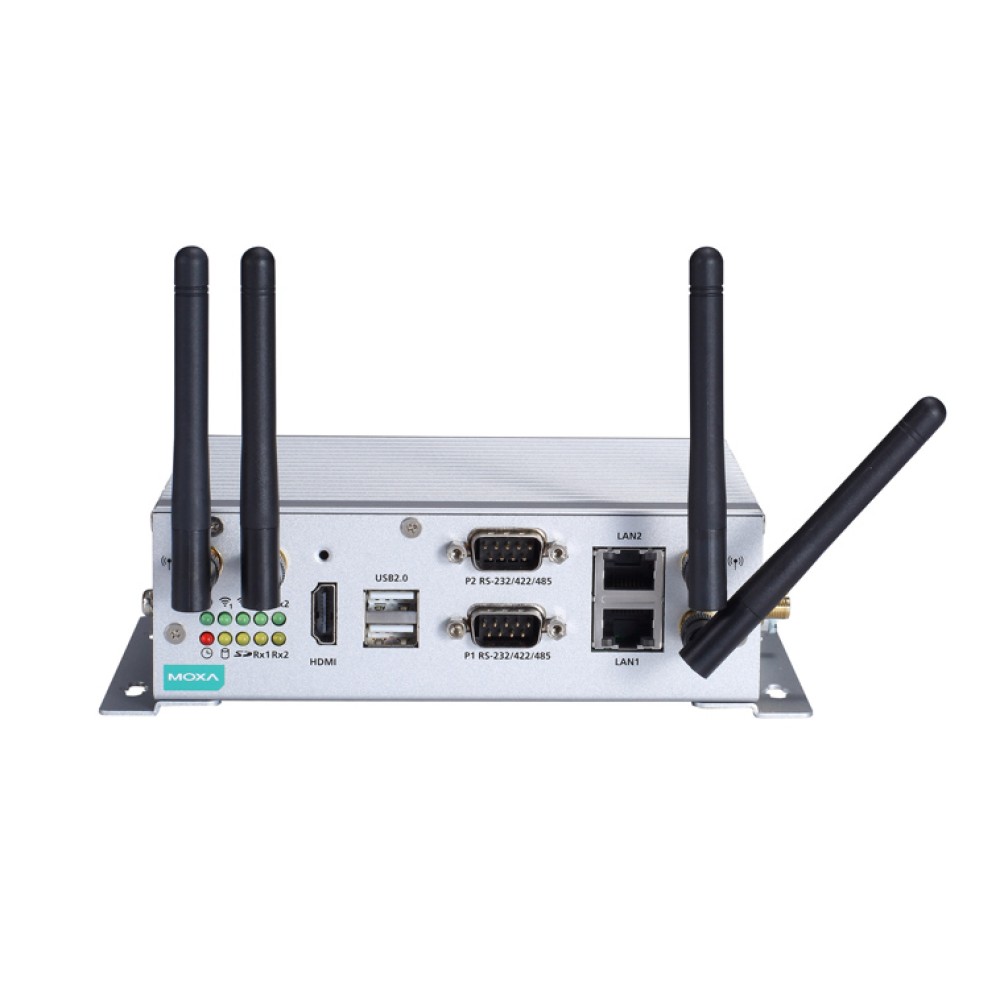

- 無線モジュール用デュアルmini-PCIeソケット、Wi-Fi、3G、LTE、GPSおよびBluetoothサポート
- 各種インターフェース：シリアルポート×2、イーサネットLANポート×2、Di×4、DO×4、SD×1、
USB×1、HDMI×1、ワイヤレス - EN61000-6-2およびEN61000-6-4認証* (重工業でのEMC規格に適用)
- 最大5Grms耐振、100G耐衝撃
- すぐに実行可能な Debian 7 および Windows Embedded Standard 7プラットフォーム
- システムハードウェアの健全性監視用 Moxa Proactive Monitoringユーティリティ
- MoxaのSmartRecoveryユーティリティによるシステムのブート障害回復 (W7Eのみ)
* 認証申請中
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MoxaのV2201シリーズ超小型x86組込コンピュータは、Intel® Atom™ E3800シリーズのプロセッサをベースとしており、接続性を最大化するための最も信頼性の高いI/O設計がされ、また、デュアル無線モジュールをサポートしており、多様な通信アプリケーションに適しています。本コンピュータの熱設計は、-40～85℃の温度範囲(特別目的のMoxa無線モジュールがインストールされている場合：-40～70℃)において信頼性の高いシステム動作を保証します。
V2201シリーズは、デバイスのI/Oステータスの監視や警告、システム温度の監視と警報およびシステム電源マネージメントを行う「Moxa Hardware Monitoring (Moxaハードウェアモニタリング)」をサポートしています。密なシステムステータスの監視により、エラーからの回復を容易にし、アプリケーションのプラットフォームの信頼性を高めます。
ホワイトペーパー： 分散型産業アプリケーションのエッジデバイスとデータの安全性を確保する
このホワイトペーパーにおいて、Moxaは、住宅や公共の場にエッジデバイスを取り入れている、幅広く分散化されたコンピューティングソリューションがもたらす独特なセキュリティ上の課題について検討します。スマートグリッド、監視、ITSソリューションにおいてコンピュータを使用する場合、システムインテグレータは、敵対的な攻撃を行うハードウェアやソフトウェアによる破壊からデバイスを保護する方法を検討する必要があります。エンドユーザやシステムインテグレータは、信頼できるコンピュータのプラットフォームがソリューションに強く関係することに気付くでしょう。また、安全なカーネル認証と他のソフトウェアやハードウェアの様々な機能とを組み合わせることで、幅広いアプリケーションにおいて強力かつ汎用性の高いコンピューティングソリューションを形成します。
ハードウェア仕様
| コンピュータ | |
| CPU | V2201-E1シリーズ： Intel® Atom™ Processor E3815 (Single Core、512K Cache、1.46GHz) V2201-E2シリーズ： Intel® Atom™ Processor E3826 (Dual Core、1M Cache、1.46GHz) V2201-E4シリーズ： Intel® Atom™ Processor E3845 (Quad Core、1M Cache、1.91GHz) |
|---|---|
| OS | Windows Embedded Standard 7 64-bit または Linux Debian 7 64-bit |
| システムメモリ | DDR3 SO-DIMMスロット×1、最大8GB ・E3815 および E3826はDDR3L-1066をサポート ・E3845 はDDR3L-1333をサポート |
| USB | ブート可能 USB 3.0ポート×1、ブート可能 USB 2.0ポート(type A) ×2 |
| ストレージ | |
| mSATA | インターナルmini-PCIeソケット(OSストレージ用) ×1 |
| SD | SD 3.0(SDHC/SDXC)ソケット(ストレージ拡張用*) ×1 * W7EはSD 2.0のみをサポート |
| オーディオ | |
| 出力 | ライン出力インターフェース (HDMIと一緒) |
| 他の周辺装置 | |
| 拡張スロット | Mini-PCIeスロット×2 ・USB信号×1、Sierraワイヤレス3G/LTEモジュール用 ・USB＋PCIe信号×1 |
| μSIM | μSIMスロット×1 |
| ディスプレイ | |
| グラフィックコントローラ | Intel® HD (組込) |
| コネクタタイプ | HDMIコネクタ(type A) ×1 |
| ディスプレイインターフェース | HDMI 1.4a、1920×1080pixels ＠ 60/24bppサポート |
| イーサネットインターフェース | |
| LAN | オートセンシング10/100/1000Mbpsポート(RJ45) ×2 |
| アイソレーション保護 | 1.5 kV |
| ワイヤレスSMAインターフェース | |
| Wi-Fi | SMAコネクタ ×2 |
| 3G/LTE | SMAコネクタ ×2 |
| GPS | SMAコネクタ ×1 |
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485ソフトウェアによる選択可能ポート(DB9M) ×2 |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | なし、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF |
| ボーレート | 50bps ～ 115.2kbps |
| シリアル信号 | |
| RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| デジタル入力 | |
| 入力チャネル | DI×4、ソースタイプ |
| 入力電圧 | 0 ～ 30VDC ＠ 25 Hz |
| ドライコンタクト用 デジタル入力レベル | ロジックレベル0：クローズ ～ GND ロジックレベル1：オープン |
| ウェットコンタクト用 デジタル入力レベル | ロジックレベル1：+3V 最大 ロジックレベル0：+10V ～ +30V (ソース ～ DI) |
| コネクタタイプ | 10ピン ネジ固定 ユーロブロックターミナル |
| 分離方式 | 3kV 光分離 |
| デジタル出力 | |
| 出力チャネル | DO×4、シンクタイプ |
| 出力電流 | 最大 200mA ＠チャネル |
| オンステート電圧 | 24VDCノーマル、オープンコレクタ ～ 30VDC |
| コネクタタイプ | 10ピン ネジ固定 ユーロブロックターミナル |
| 分離方式 | 3kV 光分離 |
| LED | |
| システム | 電源、ユーザ定義 |
| ストレージ | mSATA、SD |
| LAN | LED/ポート(100/1000 Mbps) ×2 |
| シリアル | LED/ポート(TxおよびRx) ×2 |
| ワイヤレス | Mini-PCIe ×1、Mini-PCIe ×2 |
| スイッチおよびボタン | |
| 電源スイッチ | オン/オフ (左サイドパネル) |
| リセットボタン | ウォームリブート用 (右サイドパネル) |
| メカニカル | |
| ハウジング | アルミ |
| 重量 | 940 g |
| サイズ | 耳なし：150 × 48.8 × 120.2 mm 耳付：178 × 52.5 × 120.2 mm |

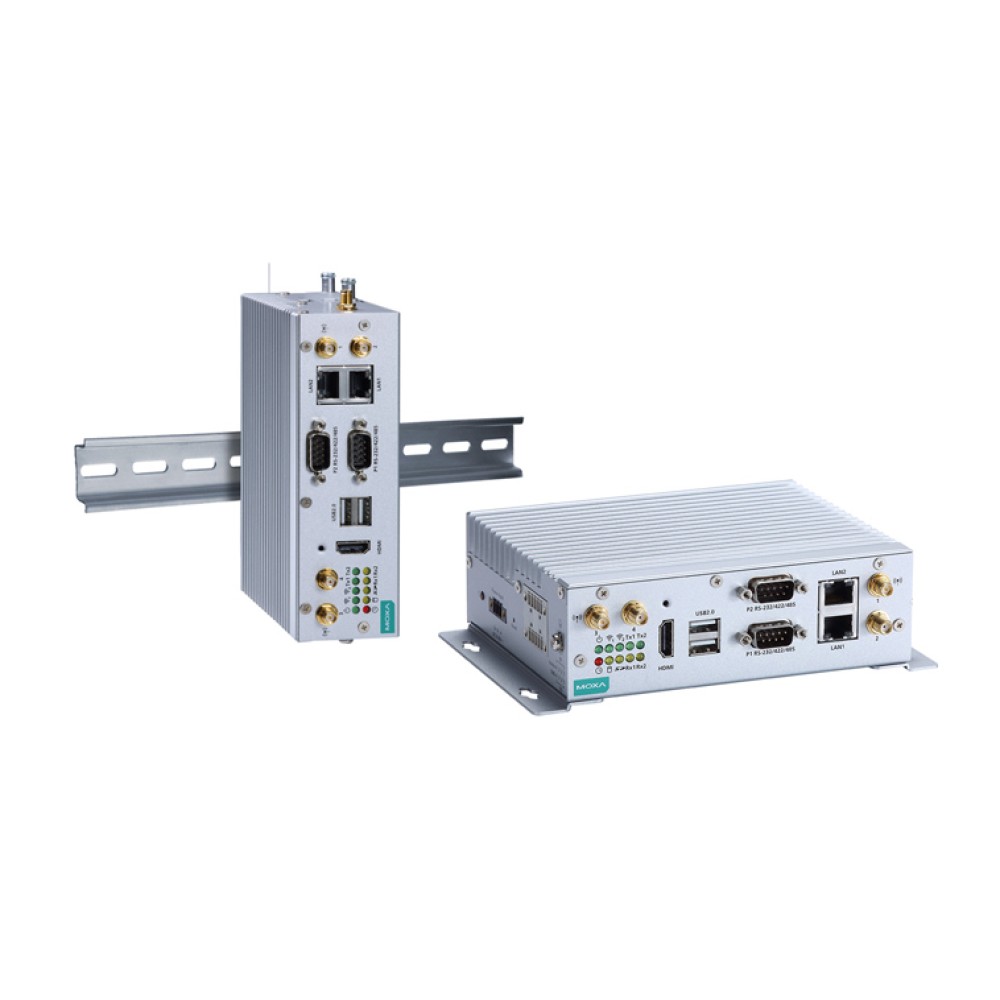

| マウンティング | DINレール、ウォールマウンティング |
| 環境 | |
| 動作温度 | ・E1/E2モデル：-40 ～ 85℃ ・E4モデル：-40 ～ 70℃ ・E1-W/E2-W/E4-Wモデル：Moxa推奨無線モジュール(3G/LTE＋Wi-Fi) インストールの場合/ -40 ～ 70℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 耐震 | 5Grms、5Hz ～ 500Hz、1 hr/axis w/ mSATA、SD |
| 耐衝撃 | 100g/11ms ±X、±Y、±Z、各軸 3衝撃 w/ mSATA、SD |
| 電源 | |
| 入力電圧 | 9～36VDC (V+、V-、SG用 3ピンターミナルブロック) |
| 電力消費量 | 18W (2A ＠ 9VDC) |
| 規格および認証 | |
| 安全 | UL 60950-1、CSA C22.2 No. 60950-1-03 (60950-1-07)、 EN 60950-1、CCC、UL 508 |
| EMC | EN 55022 Class A、EN 61000-3-2 Class D、EN 61000-3-3、 EN 55024、FCC Part 15 Subpart B Class A、EN 61000-6-2*、 EN 61000-6-4* *AC/DCアダプタ合格 |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 信頼性 | |
| 自動再起動トリガ | 1 ～ 255秒のソフトウェアによるプログラム可能なウオッチドッグタイマ |
| 保証 | |
| 保証期間 | 3年間 |
| 詳細 | Moxa社 製品保証方針 |
注：これらのハードウェア仕様は、組込みコンピュータユニット自体を記述したもので、アクセサリを含んで
いません。特に、ワイド温度仕様は、電源アダプタやケーブルといったアクセサリには適用されません。
ソフトウェア仕様
| Linux | |
| OS | Linux Debian 7 |
|---|---|
| Webサーバ(Apache) | ウェブサイトの作成と管理が可能：PHPとXMLサポート |
| ターミナルサーバ (SSH) | 安全でないネットワーク上の2つの信頼できないホスト間の、安全な暗号化通信の提供 |
| ファイルサーバ | EXT 4 |
| インターネットプロトコル スイート | TCP、UDP、IPv4、SNMPv1/v2c/v3、ICMP、ARP、HTTP、 SSH 1.0/2.0、SSL、DHCP、NTP、NFS、Telnet、FTP、TFTP、 PPP、PPPoE |
| インターネットセキュリティ | OpenVPN、iptablesファイアウォール |
| リモートアクセス用 セキュアシェル | SSHにより、接続されているネットワークからのセキュアな暗号化されたコンソールへのリモートログイン許可 |
| ダイアルアップネットワーキング | Unixマシンがポイントツーポイントプロトコル(PPP)を使用してダイヤルアップ回線を介してインターネットに接続することができるLinux用のPPPデーモン。'chat', 'dip', 'dialy dip'および'diald'など、その他多くで動作。IP、TCP、UDPサポート |
| ファイルサーバ | ネットワーク上でファイルや他のリソースにアクセスするリモートクライアントが使用可能 |
| ウオッチドッグ | 特定のアプリケーションとシステム全体の障害、両方におけるソフトウェアのフリーズ時にシステムリセットが起動するウォッチドッグタイマ |
| アプリケーション開発 ソフトウェア | ・Moxa API Library ・GNU C library ・Perl |
| 組込自己健全性保守 ソフトウェア | Moxa Proactive Monitoring |
| Windows Embedded Standard 7 | |
| Core OS | ・64-bitサポート ・リモートクライアント ・リモートプロシディアセル |
| アプリケーションおよび サービス開発 | ・Remote Desktop Protocol 7.1 ・COM OLE Application Support ・COM+ Application Support ・MSMQ |
| インターネットサービス | ・Internet Explorer 8.0 ・IIS 7.0 |
| 診断 | ・Common Diagnostic Tools ・Problem Reports and Solutions |
| フォント | Western、Middle Eastern、South East Asian、および South Asian Fonts Railway Computers 4 www.moxa.com |
| グラフィックおよび マルチメディア | ・MPEG Layer-3 AudiCodecs (MP3) ・MPEG4 Decoders ・DirectX and Windows Device Experience |
| マネージメント | ・Group Policy Management ・Windows Management Instrument (WMI) ・Windows Update |
| ネットワーキング | ・Extensible Authentication Protocol (EAP) ・Internet Authentication Service ・Telnet Server ・Bluetooth ・Domain Services ・Network Access Protection ・Network and Sharing Center ・Quality of Service ・Remote Access Service (RAS) ・Telephony A |
| セキュリティ | ・Credential Roaming Service ・Credentials and Certificate Management ・Windows Authorization Manager (AZMAN) ・Windows Security Center ・Active Directory Rights Management ・Security Base ・Encrypted File System (EFS) |
| 組込機能 | ・Enhanced Write Filter (EWF) ・File-Based Write Filter (FBWF) ・Registry Filter ・WSDAPI for .NET |
| ファイルシステムおよび データストア | ・Windows Data Access Components ・Windows Backup and Restore |
| メンテナンス | Moxa Proactive Monitoring および Moxa Smart Recovery |
サイズ (単位 = mm)
| V2201-E1-T-W7E | (事前設定モデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3815、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1、動作温度：-40～85℃、 Windows Embedded Standard 7 プリインストール |
|---|---|
| V2201-E1-T-LX | (事前設定モデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3815、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1、動作温度：-40～85℃、 Linux Debian 7 プリインストール |
| V2201-E1-T | (CTOモデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3815、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1、動作温度：-40～85℃ |
| V2201-E2-T | (CTOモデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3826、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1、動作温度：-40～85℃ |
| V2201-E4-T | (CTOモデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3845、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1、動作温度：-40～70℃ |
| V2201-E1-W-T | (CTOモデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3815、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1,5ワイヤレスSMAコネクタ、 動作温度：-40～85℃ (Moxa推奨無線モジュール(3G/LTE＋ Wi-Fi)インストールの場合/ -40～70℃) |
| V2201-E2-W-T | (CTOモデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3826、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1,5ワイヤレスSMAコネクタ、 動作温度：-40～85℃ (Moxa推奨無線モジュール(3G/LTE＋ Wi-Fi)インストールの場合/ -40～70℃) |
| V2201-E4-W-T | (CTOモデル) x86 ready-to-run組込コンピュータ Intel® Atom™ E3845、 HDMI、LAN×2、シリアルポート×2、DI×4、DO×4、 USB 3.0ポート×1、USB 2.0ポート×2、SDソケット×1、 uSIMソケット×1、Wi-Fi mini-PCIeソケット×1、 3G/LTE mini-PCIeソケット×1,5ワイヤレスSMAコネクタ、 動作温度：Moxa推奨無線モジュール(3G/LTE＋Wi-Fi) インストールの場合/ -40～70℃ |
CTO: Configured To Order（受注仕様生産）
オプションアクセサリ
| セルラーアンテナ | ||
| ANT-WCDMA-ASM-1.5 | 5バンドGSM/GPRS/EDGE/UMTS/HSPA、1.5dBi、 オムニ指向性、ラバーダックアンテナ |
|
|---|---|---|
| アンテナ | ||
| ANT-GPS-OSM-05-3M | 26dBi、1572MHz、L1バンドアンテナ(GPS用) | |
| ANT-LTEUS-ASM-01 | LTE-US 外付アンテナ | |
| コンピューティングハードウェアアクセサリ | ||
| V2201 LTE-EU mini card | Sierra ワイヤレス MC7304 LTE miniカード×1、 ブラックスクリュー×4 |
|
| V2201 3G mini card（※1） | Sierra ワイヤレス MC9090 3G miniカード×1、 ブラックスクリュー×4 |
|
| V2201 LTE-US mini card | Sierra ワイヤレス MC7354 LTE miniカード×1、 ブラックスクリュー×4 |
|
| V2201 Wi-Fi mini Card | SprakLAN WPEA-251NI Wi-Fi miniカード×1、 ブラックスクリュー×4 |
|
| マウント/ブラケット/ドライブキット | ||
| DK-DC50131-01 | DINレールマウンティングキット | |
| アダプタ /電源コード | ||
| PWR-24250-DT-S1 | 電源アダプタ | |
| PWC-C7US-2B-183 | 電源コード、2ピンコネクタ、米国用プラグ | |
| PWC-C7UK-2B-183 | 電源コード、2ピンコネクタ、英国用プラグ | |
| PWC-C7AU-2B-183 | 電源コード、2ピンコネクタ、オーストラリア用プラグ | |
| PWC-C7CN-2B-183 | 電源コード、2ピンコネクタ、中国用プラグ | |
| PWC-C7EU-2B-183 | 電源コード、2ピンコネクタ、ヨーロッパ用プラグ | |
| ワイヤレスLAN アンテナ | ||
| ANT-WDB-ARM-02 | 2.4/5.5GHz 2dBi デュアルバンドアンテナ、 RP-SMA(M)コネクタ |
|
（※1）2016年11月30日を以って販売終了いたしました。
【後継機種】 V2201 LTE-US miniカード V2201 LTE-EU miniカード
