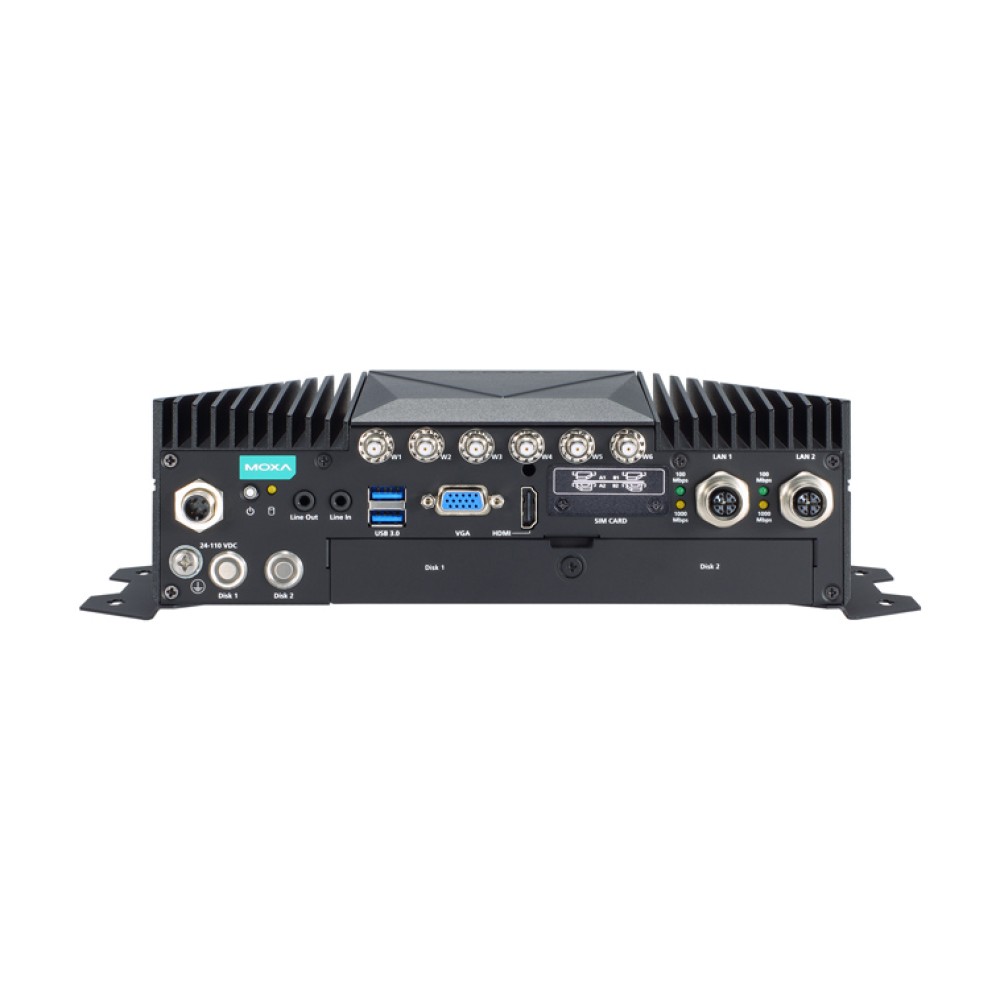

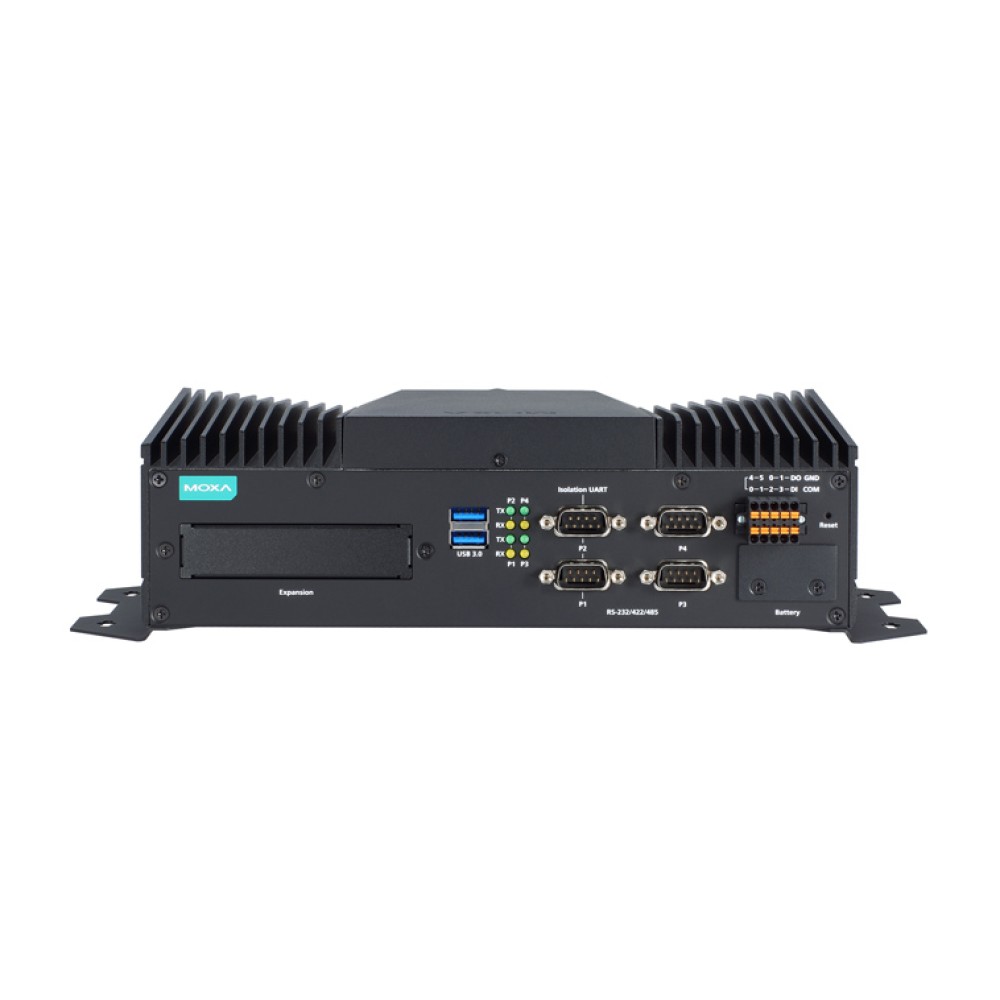

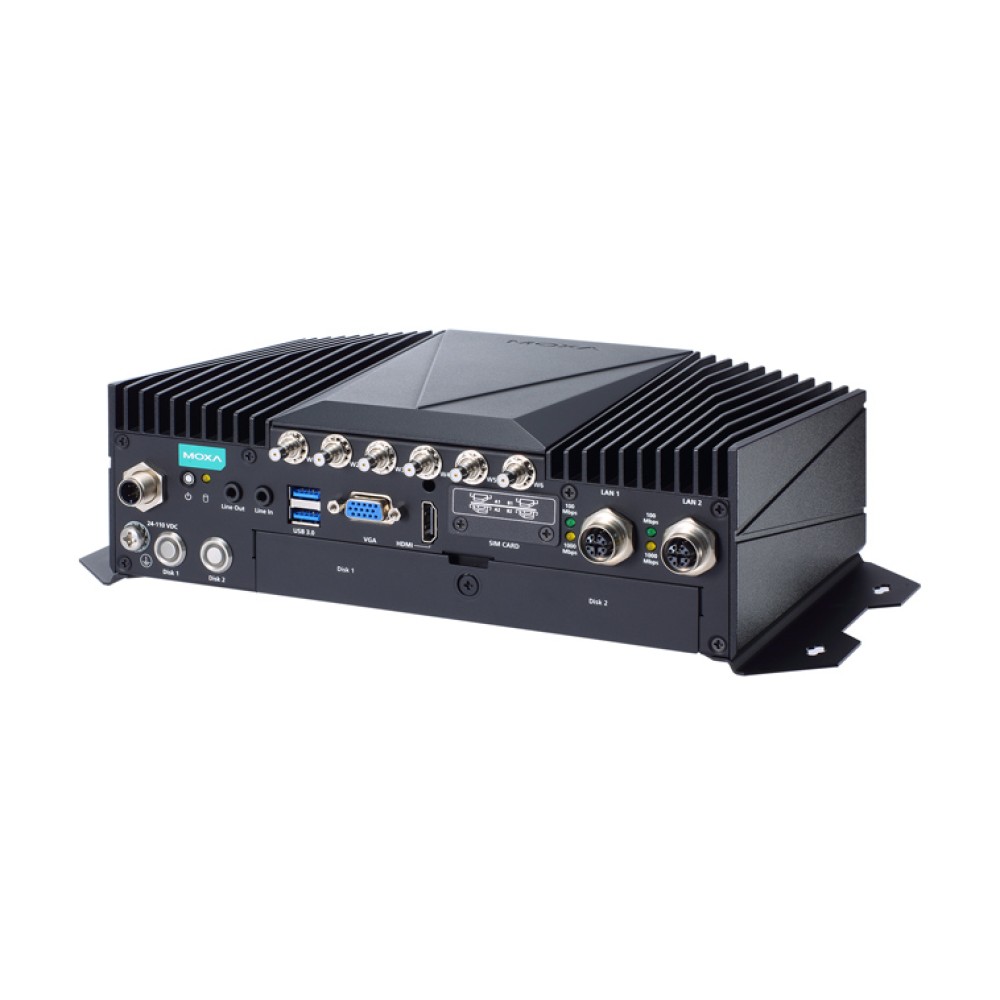

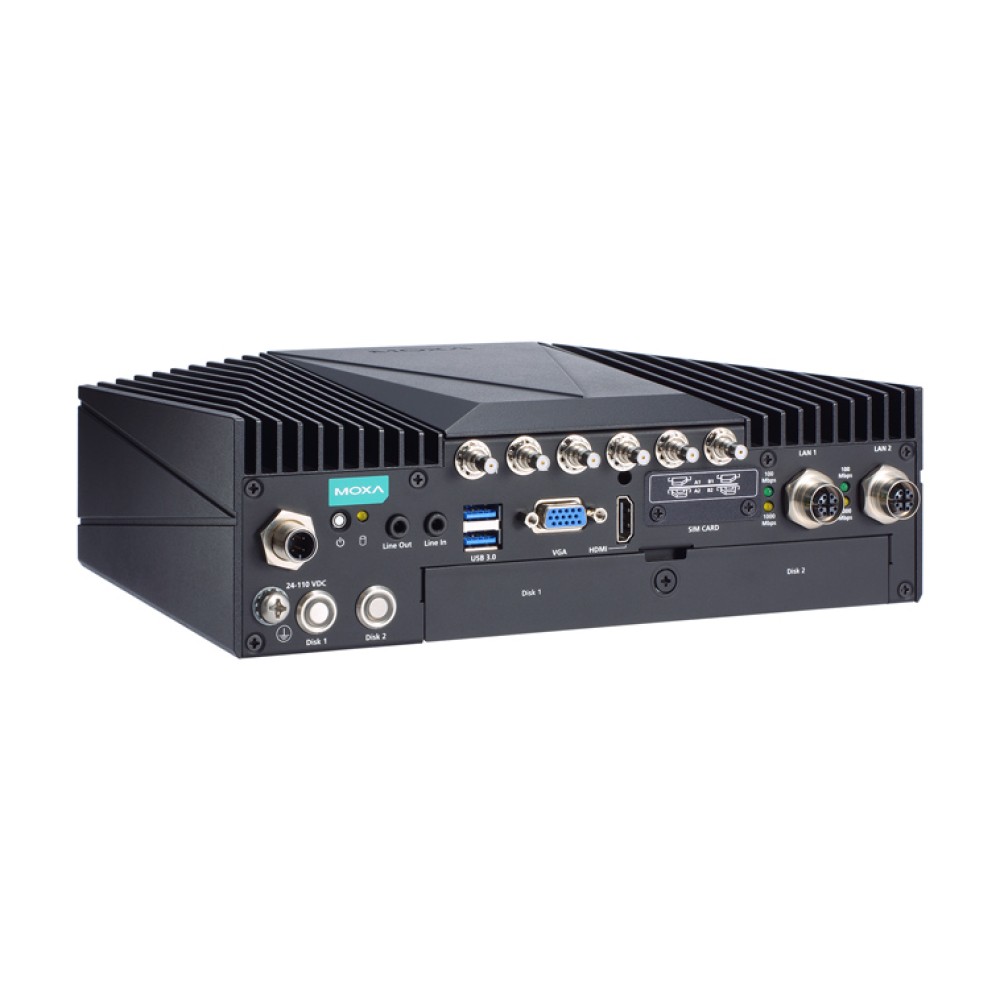

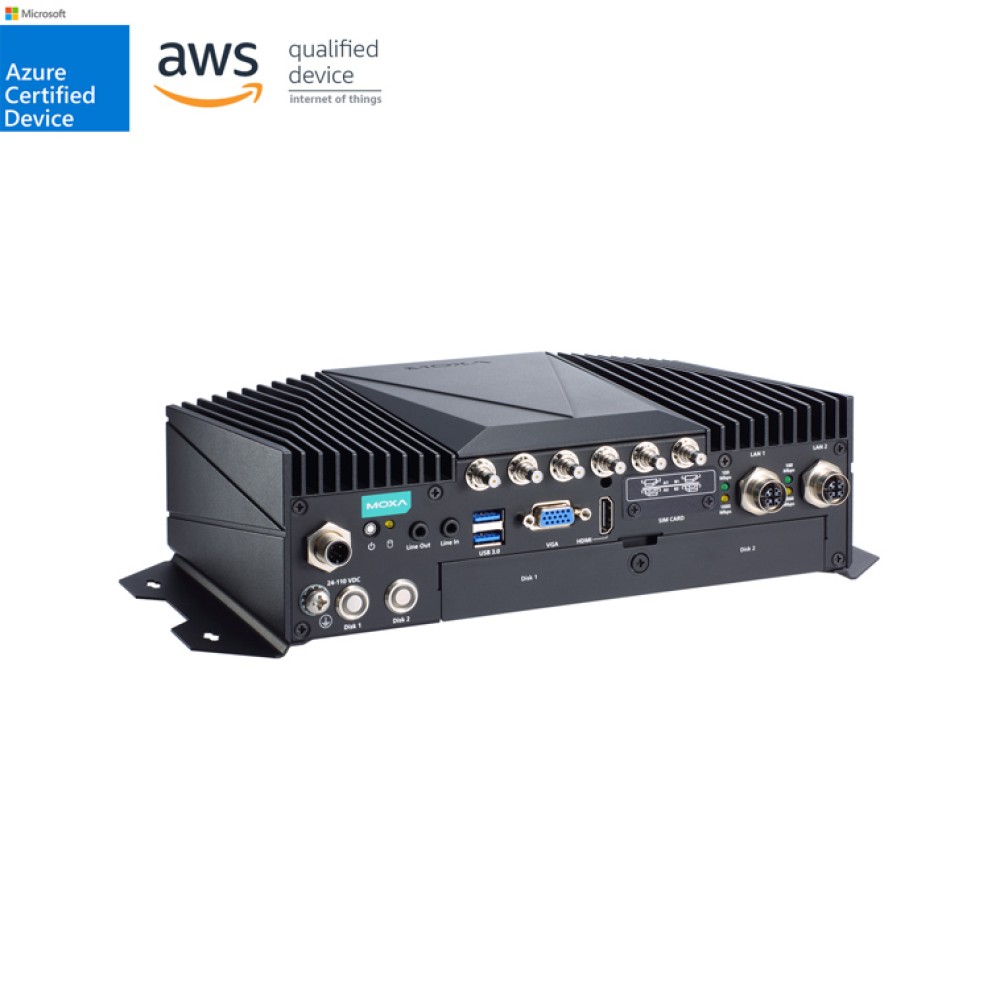

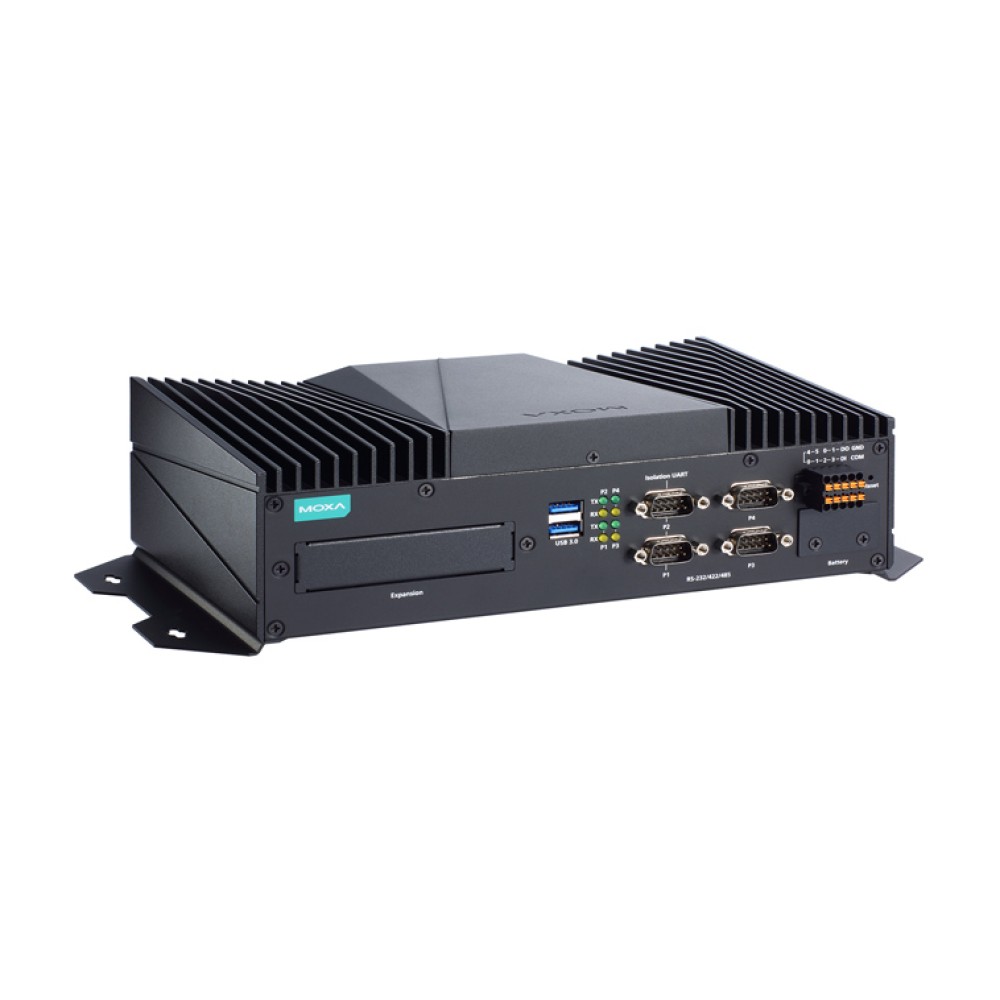

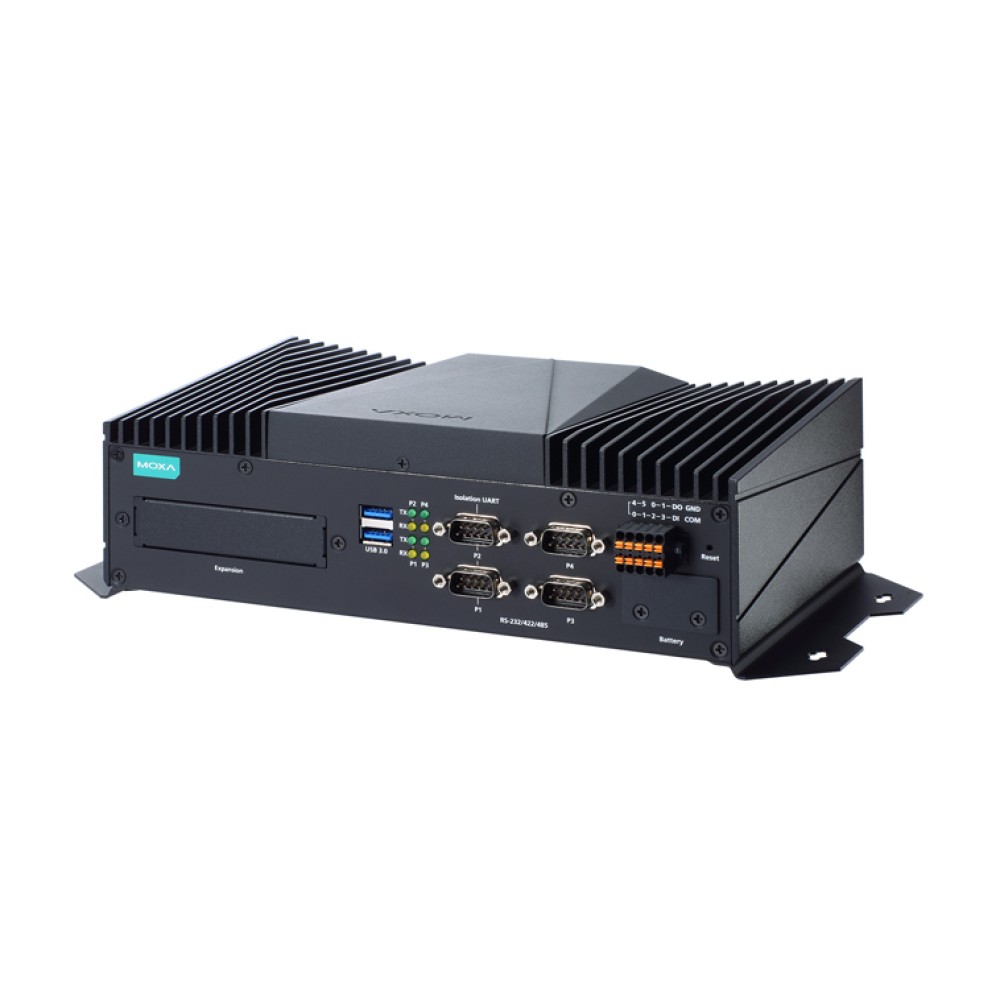

V2406C-WL3-T
Intel i3-8145UE CPU搭載x86コンピュータ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 鉄道車両アプリケーション用Intel® Celeron® / Intel® Core™ i3/i5/i7ハイパフォーマンスネットワークビデオレコーダ
- 2つのホットスワッパブル2.5インチHDD または SSDストレージ拡張トレイ装備
- 2つの独立したディスプレイ出力サポート (VGA および 4K解像度対応HDMI)
- M12 A-codedコネクタを使用した2つのギガビットイーサネットポート
- M12 A-coded電源コネクタ
- EN 50155必須テスト項目すべてに準拠※
- EN 50121-4に準拠
- IEC 61373認定の耐衝撃性と耐振動性
- -40〜70℃ワイド動作温度対応モデルの提供可能
このコンピュータ製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。詳細はEN 50155コンプライアンスをご参照下さい。
EN 50155コンプライアンス (Moxa英語サイト)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
V2406Cシリーズの組込みコンピュータは、Intel® Core™ i7/i5/i3またはIntel® Celeron® ハイパフォーマンスprocessorを中心に構築され、最大32GBのRAM、1つのmSATAスロット、ストレージ拡張用の2つのホットスワッパブルHDD/SSDを備えています。コンピュータは、動作温度、電源入力電圧、サージ、ESD、および振動をカバーするEN 50155：2017およびEN 50121-4規格に準拠しているため鉄道車両内蔵および沿線アプリケーションに最適です。
内蔵および沿線システムおよびデバイスと接続するためにV2406Cコンピュータは、2つのギガビットイーサネットポート、4つのRS-232C/422/485シリアルポート、6つのDI、2つのDO、4つのUSB 3.0ポートを含む豊富なインターフェースセットを備えています。さらに、V2406Cコンピュータは、1つのVGAビデオ出力と4K解像度対応の1つのHDMI出力を提供します。
列車と地上間 (T2G) アプリケーションでの信頼性の高いコネクティビティを実現するためにコンピュータは、2つのmini-PCIeワイヤレス拡張スロットと4つのSIMカードスロットが装備されています。これらは冗長なLTE/Wi-Fiコネクティビティを確立することにより高速で走行する列車と沿道アプリケーション間の確実な双方向通信を保証します。さらに、ワイヤレスモジュールのためのプレインストールされたQMAケーブルは、アセンブリ作業および電波の漏洩を確実に低減します。
| コンピュータ | |
| CPU | V2406C-KL1-T：Intel® Celeron® 3965U processor (2M Cache, 2.2 GHz) V2406C-KL3-T：Intel® Core™ i3-7100U processor (3M Cache, 2.4 GHz) V2406C-KL5-T：Intel® Core™ i5-7300U processor (3M Cache, 2.6 GHz) V2406C-KL7-T：Intel® Core™ i7-7600U processor (4M Cache, 2.8 GHz) |
|---|---|
| ストレージスロット | 2.5-inch HDD/SSDスロット × 2 mSATAスロット × 1, インターナルmini-PCIeソケット |
| サポートOS | Linux Debian 9 Windows 10 Embedded IoT Ent 2019 LTSC 64ビット |
| システムメモリスロット | SODIMM DDR4スロット × 2 |
| DRAM | 32 GB max |
| グラフィックコントローラ | Intel® HD Graphics 620 |
| コンピュータインターフェース | |
| イーサネットポート | オートセンシング10/100/1000 Mbpsポート (M12 X-coded) × 2 |
| デジタル出力 | DO × 2 |
| シリアルポート | RS-232C/422/485ポート × 4, ソフトウェアセレクタブル (DB9/M) |
| デジタル入力 | DI × 6 |
| USB 3.0 | USB 3.0 hosts × 4, type-A コネクタ |
| オーディオ入力/出力 | Line in × 1, Line out × 1, 3.5 mm フォーンジャック |
| ビデオ出力 | VGA × 1, 15-pin D-subコネクタ/F HDMI × 1, HDMIコネクタ (type A) |
| デジタル入力 | |
| コネクタ | スクリュータイプEuroblock ターミナル |
| I/O モード | DI |
| アイソレーション | 3k VDC |
| センサータイプ | ウェットコンタクト (NPN または PNP) ドライコンタクト |
| ドライコンタクト | Logic 0：Short to GND Logic "1"：Open |
| ウェットコンタクト (DI to COM) | Logic "1"：10～30 VDC Logic "1"：10～30 VDC |
| デジタル出力 | |
| コネクタ | スクリュータイプEuroblockターミナル 10-pin ターミナルブロック |
| 電流定格 | 200 mA/チャネル |
| I/O タイプ | Sink |
| 電圧 | 24～30 VDC |
| アイソレーション | 3k VDC |
| LED 表示 | |
| システム | 電源 × 1 ストレージ × 1 |
| LAN | 2 per port (10/100/1000 Mbps) |
| シリアル | 2 per port (Tx, Rx) |
| シリアルインターフェース | |
| ボーレート | 50 bps～921.6 kbps |
| データビット | 5, 6, 7, 8 |
| フロー制御 | RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) RS-485用, RTSトグル (RS-232Cのみ) |
| パリティ | None,奇数,偶数,スペース, Mark |
| ストップビット | 1, 1.5, 2 |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w線 | Data+, Data-, GND |
| RS-485-4w線 | Tx+, Tx-, Rx+, Rx-, GND |
| 電源パラメータ | |
| 入力電圧 | 24～110 VDC |
| 電源コネクタ | M12 A-coded/Mコネクタ |
| 電力消費量 (Max.) | 70 W (max.) |
| メカニカル | |
| 筐体 | アルミ |
| IP保護等級 | IP20 |
| サイズ (耳なし) | 250 × 75 × 150 mm |
| 重量 | 2,700 g |
| 設置 | ウォール取り付け (標準) |
| 保護 | PCBコンフォーマルコーティング V2406C PCBコンフォーマルコーティング：リクエストにより可能 |
| 環境 | |
| 温度 | -40～70℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：接触：6 kV；気中：8 kV IEC 61000-4-3 RS：80 MHz～1 GHz：20 V/m IEC 61000-4-4 EFT：電源：2 kV；信号：2 kV IEC 61000-4-5 サージ：電源：2 kV IEC 61000-4-6 CS：10 V IEC 61000-4-8 PFMF |
| 鉄道保護 | EN 45545-2 |
| EMC | EN 55032/35 |
| 安全 | EN 62368-1, IEC 62368-1, UL 62368-1 |
| 鉄道 | EN 50121-4, EN 50121-3-2, EN 50155：2017 |
| 衝撃 | IEC 60068-2-27, IEC 61373 |
| 振動 | IEC 60068-2-64, IEC 61373 |
| 宣言 | |
| グリーンプロダクト | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | 394,260時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位=mm)
| V2406C-WL3-T | Intel® i3-8145UE CPU搭載x86コンピューター |
|---|
