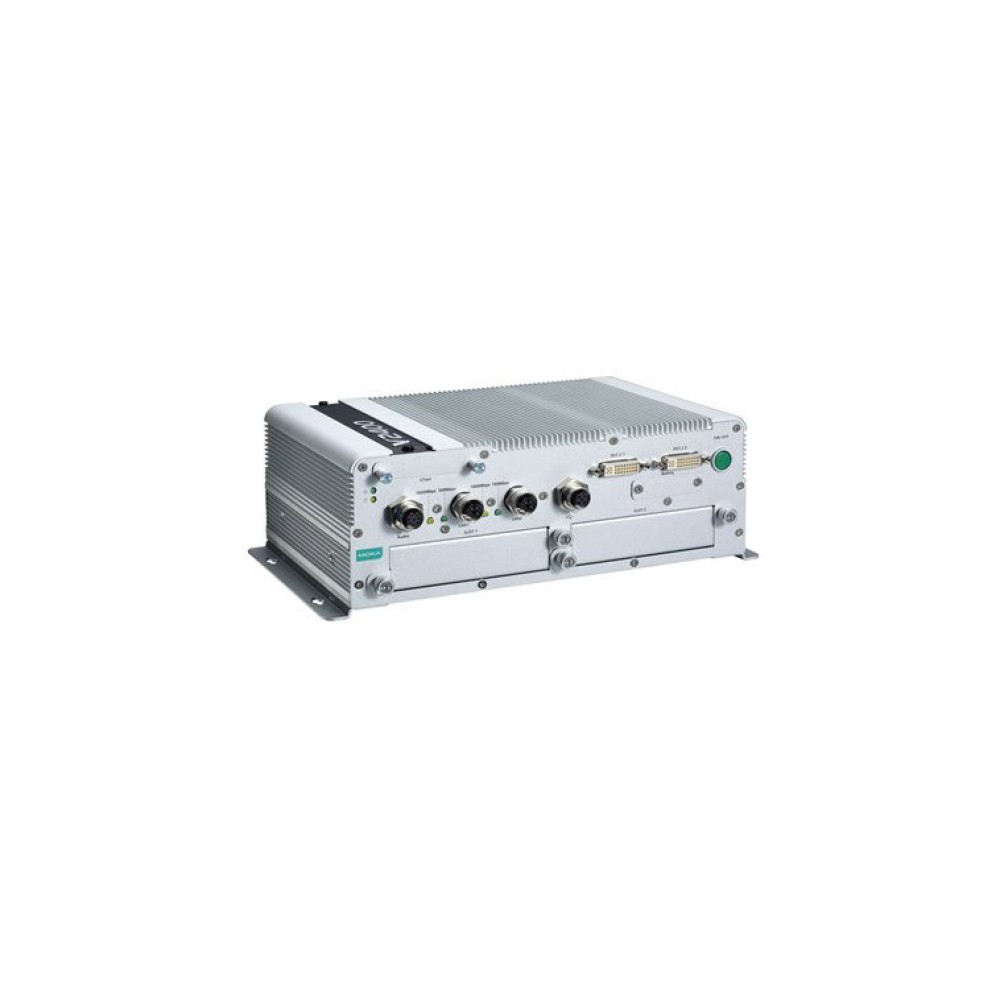

V2426A-C2-CT-T
小型,ファン無し,防振対応の鉄道用組込コンピューター
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 多様なコンピューティング・ニーズに適したインテルのCeleron/コアi7プロセッサ
- 様々なI/O、 WLAN、 ミニPCIe拡張モジュールカード用に2つの周辺機器拡張スロット
- 独立した2つのディスプレイ(DVI-I)
- M12 X-codedコネクタを用いた2ギガビット イーサネットポート
- ストレージ拡張用にSATAコネクタ1つと CFastソケットを装備
- M12 A-coded 電源コネクタ
- EN 50121-4に準拠
- EN 50155仕様に部分的に準拠
- Windows Embedded Standard 7またはLinux Debian 7ですぐに動作可能
- -40~70℃の幅広い動作温度範囲のモデルも供給可能
- SNMPベースのシステム設定・制御・モニタをサポート(Windows Embedded Standard 7のみ)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
V2426Aシリーズ組込コンピュータは Intel 第3世代プロセッサをベースとしており、4つのRS-232/422/485シリアルポート、2つのLANポート、3つのUSB 2.0 ホスト そして2つのDVI-I出力を装備しています。加えて、V2426Aシリーズコンピュータは、幅広い動作温度範囲、入力電源電圧、サージ、ESDおよび耐振性能についてはEN 50155の仕様に部分的に準拠しており、さまざまな産業分野アプリケーションに最適なコンピュータとなっています。
M12 X-codedコネクタを使用した2つのメガビット/ギガビット イーサネットポートは、ネットワーク冗長性のための信頼できるソリューションを提供し、データ通信および管理のための連続したオペレーションを約束します。またさらに、便利なことにV2426Aコンピュータは、デジタル入出力デバイスの接続用に6つのDIと2つのDOを備えています。加えてCFastソケット、SATAコネクタおよびUSBソケットが、データバッファリングおよびストレージ拡張を要求する産業アプリケーションに必要な信頼性をV2426Aコンピュータに与えます。 さらに、異なる通信モジュール(2ポート CAN モジュール, or HSDPA, GPS, or WLAN モジュール)を挿入するための2つの周辺機器拡張スロット、8+8ポートのデジタル入力/出力モジュール、2ポートのシリアルモジュールを持つV2426Aコンピュータは、現場において異なる産業用アプリケーションの設定に大きな柔軟性を与えます。
V2426Aシリーズは、Linux Debian 7 または Windows Embedded Standard 7をプレインストールすることにより、洗練されたバグのないアプリケーションソフトを開発するフレンドリーな環境をプログラマに提供します。苛酷な環境にさらされるアプリケーションに最適なソリューションを提供する-40~70℃の幅広い動作温度範囲で信頼できるオペレーションを行うことが可能なモデルのご提供も可能です。
ホワイトペーパー :すべてのタイプの鉄道列車に必要とするワンコンピューティングプラットフォーム技術
![ダウンロード ダウンロード](/storage/V2406A_img01.jpg)
このホワイトペーパーは、オンボード列車コンピュータに期待される有用で重要な技術と材料要件について検討します。この10年間に急速に進歩した列車オートメーションの中で先進的なオンボード鉄道システムのスペクトラムは、コンピュータの潜在的な用途を広げました。めた、鉄道事業のあらゆる側面から安全性、迅速性、信頼性を高めました。一方、設計の複雑さだけでなく、全てのオンボードシステム設計のポテンシャルを増加させました。これらの進歩を最大限に実現化するためにオンボードコンピュータは、ハードウェア要件の範囲を満たす必要があります。
ホワイトペーパー :鉄道データセキュリティ:耐久性に優れたNVRプラットフォームを構築
![ダウンロード ダウンロード](/storage/V2406A_img02.jpg)
鉄道事業は、あらゆる国で、公共輸送機関として常に極めて重要な役割を担っています。その中で日々のカスタマーサービスおよび分単位の管理、メンテナンスおよび監視における鉄道オペレーションのあらゆるレベルを補うデジタルソリューションがますます必要とされています。
ビデオ
ハードウェア仕様
コンピュータ | |
CPU |
|
---|---|
OS | Windows Embedded Standard 7 または Linux Debian 7 |
システム チップセット | Mobile Intel® HM65 Express |
システム メモリ | DDR3-1600 SO-DIMM SDRAM スロット×1 最大8GB, 4GB プレインストール |
USB | USB 2.0 ホストx3 (タイプA コネクタx2、システムブートアップサポート、M12 コネクタx1) |
ストレージ | |
HDD/SSDサポート | 2.5インチ HDD/SSD ストレージ拡張用内部SATA-IIバス※×2 ※ストレージ ドライブは含みません。別途ご購入ください。 |
CFast サポート | OS※用スロット×1、バックアップストレージ用スロット×1 ※32-bit W7Eは8 GB以上の CFastカードが必要です。 ※64-bit W7Eは16 GB以上の CFastカードが必要です。(オプション) ※Linux Debian 7は8 GB以上の CFastカードが必要です。(別途購入) |
その他の周辺機器 | |
オーディオ | Line-in, Line-out インタフェース(M12 A-coded) |
拡張スロット | 周辺機器拡張スロット×2 |
ディスプレイ | |
グラフィック コントローラ | Intel® HD Graphics 4000 (組込) |
コネクタ タイプ | DVI-I コネクタ ×2 |
ディスプレイ インタフェース | DVI up to 1,920x1,200 resolution @ 60 Hz VGA up to 1,920x1,200 resolution @ 60 Hz VGA up to 2,048x1,536 resolution @ 75 Hz |
イーサネット インタフェース | |
LAN | オートセンシング 10/100/1000 Mbps ポート (M12 X-coded) x 2 |
アイソレーション保護 | 1.5 kV |
シリアル インタフェース | |
シリアル規格 | RS-232C/422/485ポート×4, ソフトウェア セレクタブル(DB9/M) |
ESD保護 | 4 kV(全信号) |
アイソレーション保護 | 1.5 kV |
シリアル通信パラメータ | |
データ ビット | 5、6、7、8 |
ストップ ビット | 1、1.5、2 |
パリティ | なし、奇数、偶数、スペース、マーク |
フロー制御 | RTS/CTS, XON/XOFF, RS-485制御用ADDC® (automatic data direction control) |
ボーレート | 50 bps ~ 921.6 kbps(非標準ボーレートサポート、詳細はユーザーズマニュアル参照) |
シリアル信号 | |
RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
RS-485-4線式 | TxD+、TxD-、RxD+、RxD-、GND |
RS-485-2線式 | Data+、Data-、GND |
デジタル入力 | |
入力 チャネル | 6 |
入力電圧 | 25 Hz にて0~30 VDC |
ドライコンタクトのデジタル入力レベル |
|
ウェットコンタクトのデジタル入力レベル |
|
アイソレーション | 3 kVオプティカル アイソレーション |
デジタル出力 | |
出力 チャネル | 2、sinkタイプ |
出力電流 | 最大 200 mA/チャネル |
出力電圧 | 標準 24 VDC、オープンコレクタ電圧は最大 30 VDC |
コネクタ タイプ | 10ピン スクリュータイプ ユーロブロック ターミナル(6 入力、2 出力、DI source、GND) |
アイソレーション | 3 kV オプティカル アイソレーション |
LED | |
システム | 電源、ストレージ |
LAN | 2/ポート (10/100/1000 Mbps) |
シリアル | 2/ポート (TxおよびRx) |
スイッチとボタン | |
電源スイッチ | on/off(フロントパネル) |
リセットボタン | ウォームリブート用(リアパネル) |
メカニカル | |
ハウジング | アルミニウム |
重さ | 3 kg |
サイズ | 耳なし : 250×86×154 mm 耳付 : 275×92×154 mm |
取付方法 | ウォール、DINレール(オプション)、VESA(オプション) |
環境条件 | |
動作温度※ | 標準モデル : -25~55 ℃ ワイドモデル : -40~70 ℃ |
保管温度※ | -40~85 ℃ ※ただし、HDD未実装 |
相対湿度 | 5~95 % (結露なきこと) |
耐振動 | EN 50155規格 |
耐衝撃 | EN 50155規格 |
コンフォーマル コーティング | ご要望により対応可能 |
電源 | |
入力電圧 | 12~48 VDC(M12 A-codedコネクタ) 注記:24 VDCにおいて EN 50155に準拠 |
入力電流 |
|
消費電力 | 47 W |
規格と認証 | |
安全性 | UL 60950-1、EN 60950-1 |
EMC | EN 55022/24 |
EMI | CISPR 22、FCC Part 15B Class A |
EMS | IEC 61000-4-2 静電気放電 : 接触: 6 kV; 気中: 8 kV IEC 61000-4-3 放射電磁界 : 80 MHz ~ 1 GHz: 20 V/m IEC 61000-4-4 ファスト トランジェント・バースト : 電源: 2 kV; 信号: 2 kV IEC 61000-4-5 サージ : 電源: 2 kV; 信号: 2 kV IEC 61000-4-6 伝導RF : 10 V IEC 61000-4-8 電源周波数磁界 |
グリーン製品 | RoHS、CRoHS、WEEE |
鉄道交通 | EN 50155※、EN 50121-3-2、EN 50121-4、IEC 60571 ※EN 50155仕様の一部に準拠、詳細はMoxaまたは取扱店にお問い合わせください。 |
信頼性 | |
自動リブートトリガ | ソフトウェア設定可能なウォッチドッグタイマ 1~255秒で設定可能 |
平均故障間隔(MTBF) | |
時間 | 304,998 時間 |
規格 | Telcordia (Bellcore) Standard TR/SR |
保証 | |
保証期間 | 3年 |
詳細 | MOXA社 製品保証方針 これらのハードウェア仕様は組込コンピュータ本体に関するものであり、アクセサリーに関するものではありません。特に広温度仕様は電源アダプタやケーブルについては適用しません。 |
ソフトウェア仕様
Linux | |
OS | Linux Debian 7 |
---|---|
ウェブ サーバー(Apache) | PHPとXMLをサポート、ウェブサイトの作成と管理が可能 |
ターミナル サーバー(SSH) | 安全でないネットワーク上で、信頼できない2つのホスト間のセキュアな暗号化通信を提供 |
ファイル システム | EXT 4 |
インターネット プロトコル | TCP、UDP、IPv4、SNMPv1/v2c/v3、ICMP、ARP、HTTP、SSH 1.0/2.0、SSL、DHCP、NTP、NFS、Telnet、FTP、TFTP、PPP、PPPoE |
インターネット セキュリティ | オープン VPN、Netfilter/iptables |
リモートアクセスのセキュア シェル | SSHが、接続されているネットワークから安全で暗号化されたコンソールへのリモートログインを許可する |
ダイアルアップ ネットワーキング | Linux用PPPデーモンがポイントツーポイントプロトコル(PPP)を使い、Unixマシンがダイアルアップ回線を使ってインターネットに接続可能とする‘chat’、‘dip’、‘dialu dip’、‘diald’、等で動作IP、TCP、UDP、Linux用IPX (Novell)をサポート |
ファイル サーバー | リモートクライアントがネットワーク上のファイルやその他のリソースにアクセスすることを可能とする |
ウォッチドッグ | 特定のアプリケーションおよびシステム障害によるソフトウェアのフリーズ時にシステムリセットを開始するウォッチドッグタイマ |
アプリケーション開発用ソフトウェア |
|
Windows Embedded Standard 7 | |
コア OS |
|
アプリケーションおよびサービス 開発 |
|
インターネット サービス |
|
診断 |
|
フォント | Chinese (Trad. and Simp.)、Japanese、Korean、Western、Middle Eastern、South East Asian、and South Asian Fonts |
グラフィクスとマルチメディア |
|
マネジメント |
|
ネットワーキング |
|
セキュリティ |
|
組込機能 |
|
ファイルシステムとデータ保存 |
|
スマートリカバリ | BIOS レベルのシステム リカバリ ツール |
自己診断組込ソフトウェア | モニタ、報告、制御用のSNMPベースのリモート スクレプティング レイヤ |
外観
![](/storage/V2426A_app.jpg)
サイズ (単位=mm(inch))
![](/storage/V2426A_Diagram.gif)
V2426A-C2 | (CTOモデル) x86組込コンピュータ、 Intel Celeron 1047UE、 2つのDVI-I, 2つのLAN、4つのシリアル ポート、 6つのDI、 2つのDO、3つのUSB 2.0 ポート、 1つの OS CFast ソケット、 1つのバックアップCFast ソケット、 4 GBのDDR3 RAM 実装、 2つの周辺機器拡張スロット、 12~48 VDC 電源、 動作温度範囲は-25~55°C (EN 50155 Class T1) |
---|---|
V2426A-C2-T | (CTOモデル) x86組込コンピュータ、 Intel Celeron 1047UE、 2つのDVI-I, 2つのLAN、4つのシリアル ポート、 6つのDI、 2つのDO、3つのUSB 2.0 ポート、 1つの OS CFast ソケット、 1つのバックアップCFast ソケット、 4 GBのDDR3 RAM 実装、 2つの周辺機器拡張スロット、 12~48 VDC 電源、 動作温度範囲は-40~70°C (EN 50155 Class TX) |
V2426A-C2-CT-T | (CTOモデル) x86組込コンピュータ、 Intel Celeron 1047UE、 2つのDVI-I, 2つのLAN、4つのシリアル ポート、 6つのDI、 2つのDO、3つのUSB 2.0 ポート、 1つの OS CFast ソケット、 1つのバックアップCFast ソケット、 4 GBのDDR3 RAM 実装、 2つの周辺機器拡張スロット、 12~48 VDC 電源、 コンフォーマル コーティング、 動作温度範囲は-40~70°C (EN 50155 Class TX) |
V2426A-C7 | (CTOモデル) x86組込コンピュータ、 Intel Core i7-3517UE、 2つのDVI-I, 2つのLAN、4つのシリアル ポート、 6つのDI、 2つのDO、3つのUSB 2.0 ポート、 1つの OS CFast ソケット、 1つのバックアップCFast ソケット、 4 GBのDDR3 RAM 実装、 2つの周辺機器拡張スロット、 12~48 VDC 電源、 動作温度範囲は-25~55°C (EN 50155 Class T1) |
V2426A-C7-T | (CTOモデル) x86組込コンピュータ、 Intel Core i7-3517UE、 2つのDVI-I, 2つのLAN、4つのシリアル ポート、 6つのDI、 2つのDO、3つのUSB 2.0 ポート、 1つの OS CFast ソケット、 1つのバックアップCFast ソケット、 4 GBのDDR3 RAM 実装、 2つの周辺機器拡張スロット、 12~48 VDC 電源、 動作温度範囲は-40~70°C (EN 50155 Class TX) |
V2426A-C7-CT-T | (CTOモデル) x86組込コンピュータ、 Intel Core i7-3517UE、 2つのDVI-I, 2つのLAN、4つのシリアル ポート、 6つのDI、 2つのDO、3つのUSB 2.0 ポート、 1つの OS CFast ソケット、 1つのバックアップCFast ソケット、 4 GBのDDR3 RAM 実装、 2つの周辺機器拡張スロット、 12~48 VDC 電源、 コンフォーマル コーティング、 動作温度範囲は-40~70°C (EN 50155 Class TX) |
V2426A-C2-W7E | x86組込コンピュータ、 Intel Celeron 1047UE、2つのDVI-I, 2つのLAN、 4つのシリアル ポート、 6つのDI、 2つのDO、 3つのUSB 2.0 ポート、 Windows Embedded Standard 7をプレインストールした8 GBのOS CFastカード、 1つのバックアップCFast ソケット、4 GBのDDR3 RAM 実装、 2つの周辺機器拡張スロット、 12~48 VDC 電源、 Windows Embedded Standard 7、 動作温度範囲は-25~55°C (EN 50155 Class T1) |
V2426A-C2-T-W7E | x86組込コンピュータ、 Intel Celeron 1047UE、2つのDVI-I, 2つのLAN、 4つのシリアル ポート、 6つのDI、 2つのDO、 3つのUSB 2.0 ポート、 Windows Embedded Standard 7をプレインストールした8 GBのOS CFastカード、 1つのバックアップCFast ソケット、4 GBのDDR3 RAM 実装、 2つの周辺機器拡張スロット、 12~48 VDC 電源、 Windows Embedded Standard 7、 動作温度範囲は-40~70°C (EN 50155 Class TX) |
V2426A-C7-T-W7E | x86組込コンピュータ、 Intel Core i7-3517UE、2つのDVI-I, 2つのLAN、 4つのシリアル ポート、 6つのDI、 2つのDO、 3つのUSB 2.0 ポート、 Windows Embedded Standard 7をプレインストールした8 GBのOS CFastカード、 1つのバックアップCFast ソケット、4 GBのDDR3 RAM 実装、 2つの周辺機器拡張スロット、 12~48 VDC 電源、 Windows Embedded Standard 7、 動作温度範囲は-40~70°C (EN 50155 Class TX) |
互換モジュール
■V2400シリーズ 拡張モジュール
EPM-DK03 | GPS受信機、ミニPCIeスロット×2、動作温度範囲 -25~55℃ |
---|---|
EPM-3032 | アイソレートRS-232/422/485ポート×2, DB9コネクタ、動作温度範囲 -40~70℃ |
EPM-3112 | アイソレート CANポート×2、動作温度範囲 -25~55℃ |
EPM-3438 | 3 kV デジタルアイソレーション保護付き8+8 DI/DO、2 kHzカウンタ、動作温度範囲 -40~70℃ |
EPM-DK02 | 2スロット ミニPCIe拡張モジュール、動作温度範囲 -25~55℃ |
アクセサリー (オプション)
■コネクタ
M12A-5PMM-IP68 | D-coded ネジ止めUSBコネクタ、5ピンM12、IP68定格 |
---|---|
CBL-M12XMM8PRJ45-BK-100-IP67 | X-coded M12とRJ45 Cat.5E UTPギガビットイーサネットケーブル 1メートル、8ピン オス M12コネクタ、IP67定格 |
M12X-8PMM-IP67 | 現場実装用 X-coded ネジ止め ギガビット イーサネット コネクタ、8ピン male M12コネクタ、IP67定格 |
M12A-8PMM-IP67 | 現場実装用 A-coded ネジ止め 8ピン male M12コネクタ、IP67定格 |
M12A-5P-IP68 | 現場実装可能なA-coded ネジ止め センサーコネクタ、(female) |
■電源コード
CBL-M12(FF5P)/Open-100 IP67 | A-coded M12 5ピン(female)コネクタ付き電源ケーブル、長さ 1メートル、IP67定格 |
---|
■マウント/ブラケット/ドライブ キット
V2400 Isolated Wall Mounting Kit | 絶縁保護付きのウォールマウント キット、ブラケット×2、ネジ×4 |
---|---|
RTC Battery Kit | リチウムバッテリー、接続コネクタ付きで交換が容易 |
FK-75125-02 | ハードディスク 実装パッケージ (HDD/SD/EN 50155 用) |
DK-DC50131-01 | DINレール マウント キット |
■電源アダプタ/電源コード
PWR-24250-DT-S1 | 電源アダプタ |
---|---|
PWC-C7CN-2B-183 | 2.5A/250V 中国(CN) 電源コード、長さ 183 cm |
PWC-C7US-2B-183 | 10A/125V 米国(US) 電源コード、長さ 183 cm |
PWC-C7EU-2B-183 | 2.5A/250V 欧州(EU) 電源コード、長さ 183 cm |
PWC-C7UK-2B-183 | 2.5A/250V 英国(UK) 電源コード、長さ 183 cm |
PWC-C7AU-2B-183 | 2.5A/250V オーストラリア(AU) 電源コード、長さ 183 cm |
