VC1280

HDMIリピータ (True 4K対応)

主な製品特長


  • HDMI/VGAソースデバイス各1台をHDMIディスプレイ1台に接続
  • VGA信号をHDMI信号に変換して出力
  • ソースは3種類のモード(HDMI/VGA/AUTO)でプッシュボタンを使って簡単に切替
  • HDMI(3D、Deep Color、4K)、HDCP 1.4準拠
  • 解像度 - 最大4K(3840×2160@30Hz)
  • RS-232Cチャネル転送 - ファームウェアアップグレード用にシリアルターミナルまたはシリアルデバイスに接続可能
  • 自動切替に対応 - VC1280は新規に接続されたソースに自動切替
  • CEC対応
  • プラグアンドプレイ - ソフトウェアやドライバーのインストールは不要
  • 高い品質と耐久性を誇るメタルケース

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番


VC1280は、HDMI/VGAソースデバイス各1台をHDMIインターフェースのディスプレイやプロジェクター1台に接続できるユーザーフレンドリーな製品です。VC1280はHDCP 1.4およびHDMI(3D、Deep Color、4K)に準拠しており、最大4K(3840×2160@30Hz)の解像度に対応しています。さらに、VGA信号を外部アダプターやスケーラーを使用せずにHDMI信号に変換して出力できる「VGA変換機能」を搭載しています。

VC1280はHDMI、VGA、AUTOといった3種類の切替モードを提供しているため、ユーザーはプッシュボタンを使ってスピーディーかつ直感的に切替操作を行うことができます。VC1280がAUTO入力モードで動作している場合、最初に検出された入力をHDMIディスプレイに転送します。そして、新たに接続されたソースの信号が検出されると、そのデバイスの表示へと自動的に切り替えます。

ソフトウェアやドライバーのインストールが不要なVC1280は、手軽で使いやすいマルチ入力A/Vスイッチです。本製品は、自動切替や高速切替を必要とするユーザーにとって理想的な製品です。VC1280があれば、チームで作業する場合でもメンバー間で簡単かつ効率的に連携を取ることができます。


ビデオ入力
インターフェースHDMI Type-A メス×1(Black)
D-sub15ピン メス×1(Blue)
インピーダンスHDMI:100Ω
VGA:75Ω
最大距離1.8m - VGA(1920×1200)
3m - HDMI(3840×2160@30Hz)
ビデオ
最大データ伝送速度10.2Gbps(3.4Gbps/レーン)
最大ピクセルクロック340MHz
規格準拠HDMI(3D、Deep Color、4K)
HDCP 1.4準拠
CEC
解像度/距離
  • ビデオ入力
    3m - HDMI(3840×2160 @30Hz)
    1.8m - VGA(1920×1200)
  • ビデオ出力
    3m - HDMI(3840×2160 @30Hz)
オーディオ
入力HDMI Type-A メス×1(Black)
ステレオミニジャック メス×1(Green)
コネクタ
電源ロック式DCジャック×1(Black)
制御
RS-232Cファームウェアアップグレード&制御:
コネクター:3極ターミナルブロック×1
ボーレート:19200
データビット:8
ストップビット:1
パリティ:無
フローコントロール:無
スイッチ
ビデオ入力ポートの選択ソース切替:HDMI / VGA / AUTO
プッシュボタン×1
LED
ステータスLED(フロント - ソース切替:AUTO / HDMI / VGA)× 3
色:Orange
LED(トップ - HDMI / VGA / POWER)×3
色:HDMI – Orange / VGA – Orange / Power - Green
消費電力
消費電力DC5.3V, 5.8W
動作環境
動作温度0~40℃
保管温度-20~60℃
湿度0~80% RH、結露なきこと
ケース
ケース材料メタル
重量0.43 kg
ブラケット付サイズ(W×D×H)143.2×123×30 mm
ブラケット無サイズ(W×D×H)136×101×29 mm

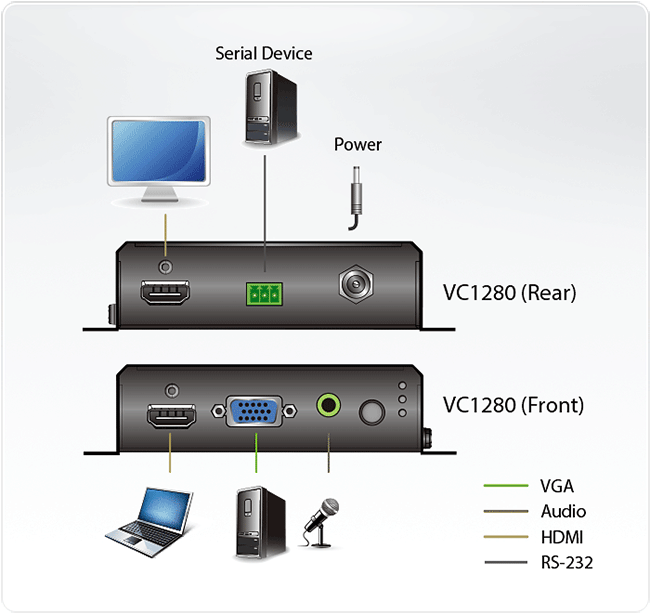

構成図


VC1280 2ポート HDMI/VGA→HDMIコンバータースイッチ(4K対応)
