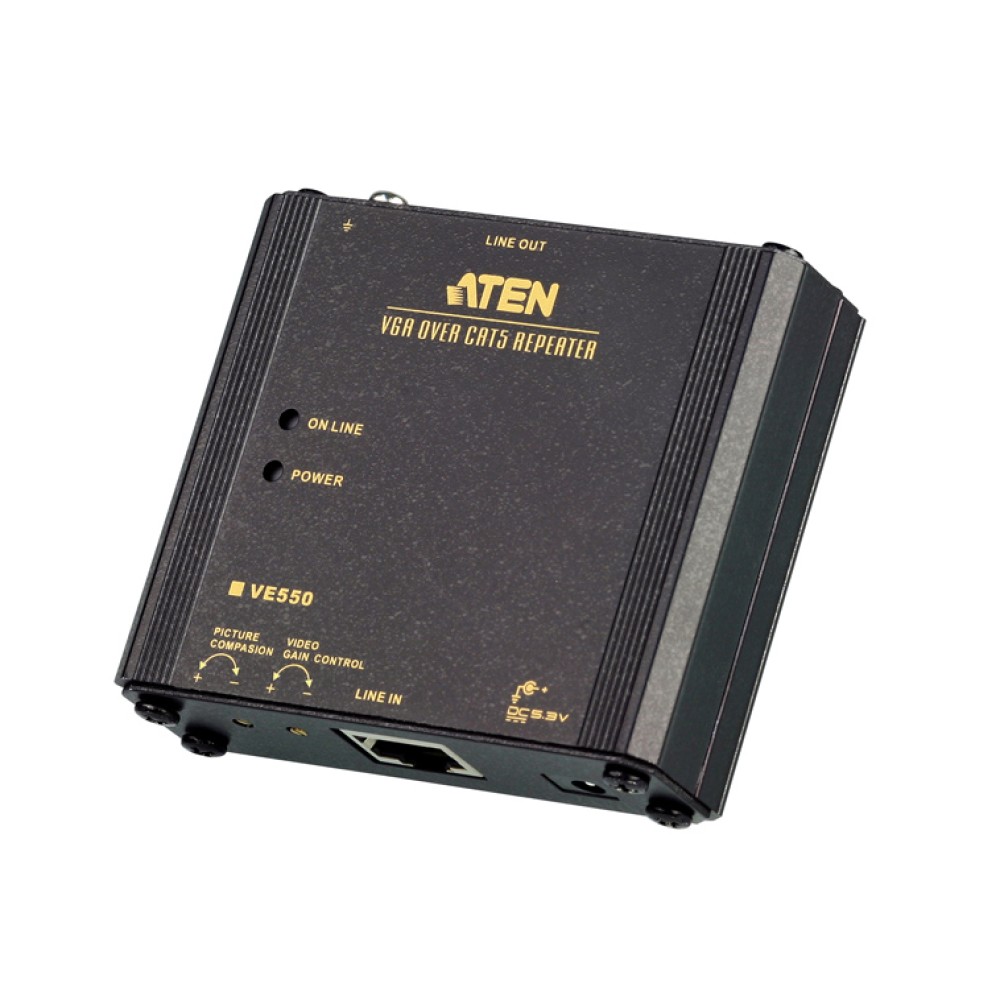

VE550

VE510

販売終了

本製品は 販売を終了いたしました。

主な製品特長


  • カテゴリ5(以上)LANケーブルを使用しVGA信号を延長
  • ビデオ通信距離を最大で対応製品仕様の2倍延長
  • 通信距離の延長‐VE550 over Cat5 Repeaterを増設することで通信距離をさらに延長可能
  • ゲイン調節‐手動調節可能
  • 8KV ESD保護、2KVサージ保護対応
  • ステータスがわかるLED表示
  • コンパクトサイズ‐同梱のキットを利用して、Din規格レールや壁面にマウント可能
  • ATEN KVMエクステンダー、ビデオエクステンダー互換

※注意:

  • VE550はATEN製KVMエクステンダー、ビデオエクステンダーと互換性があります。
  • ビデオ信号の通信距離は最大で対応製品仕様の2倍です。全体の延長距離はセットアップ環境によります。
  • ビデオ解像度はビデオ入出力機器に依存します。
  • キーボード及びマウス信号も増幅可能です。
  • VE510ビデオシンクロナイザーはオプションです。長距離通信では、セットアップ環境によりビデオ信号の低下や色のにじみが出る場合があります。VE510は長距離通信で生じる色相の変化やタイミングエラーを補正します。

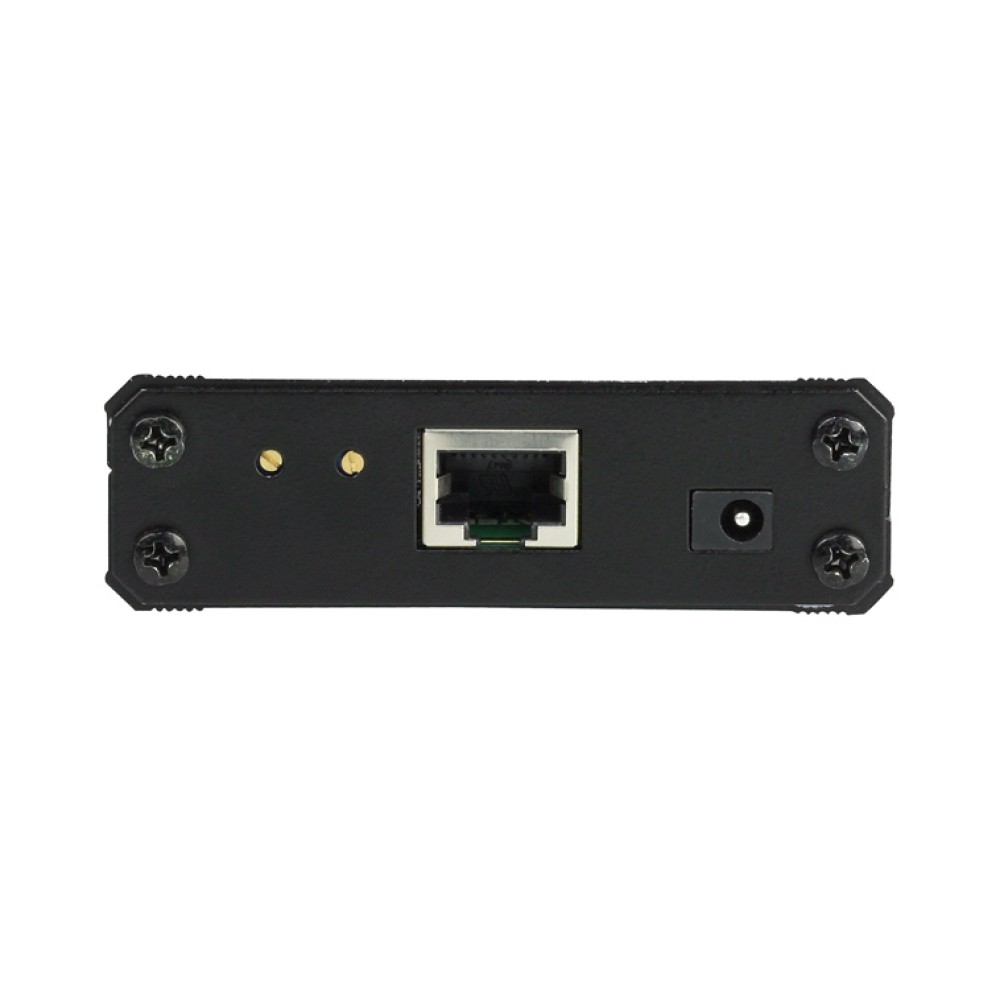

Line In

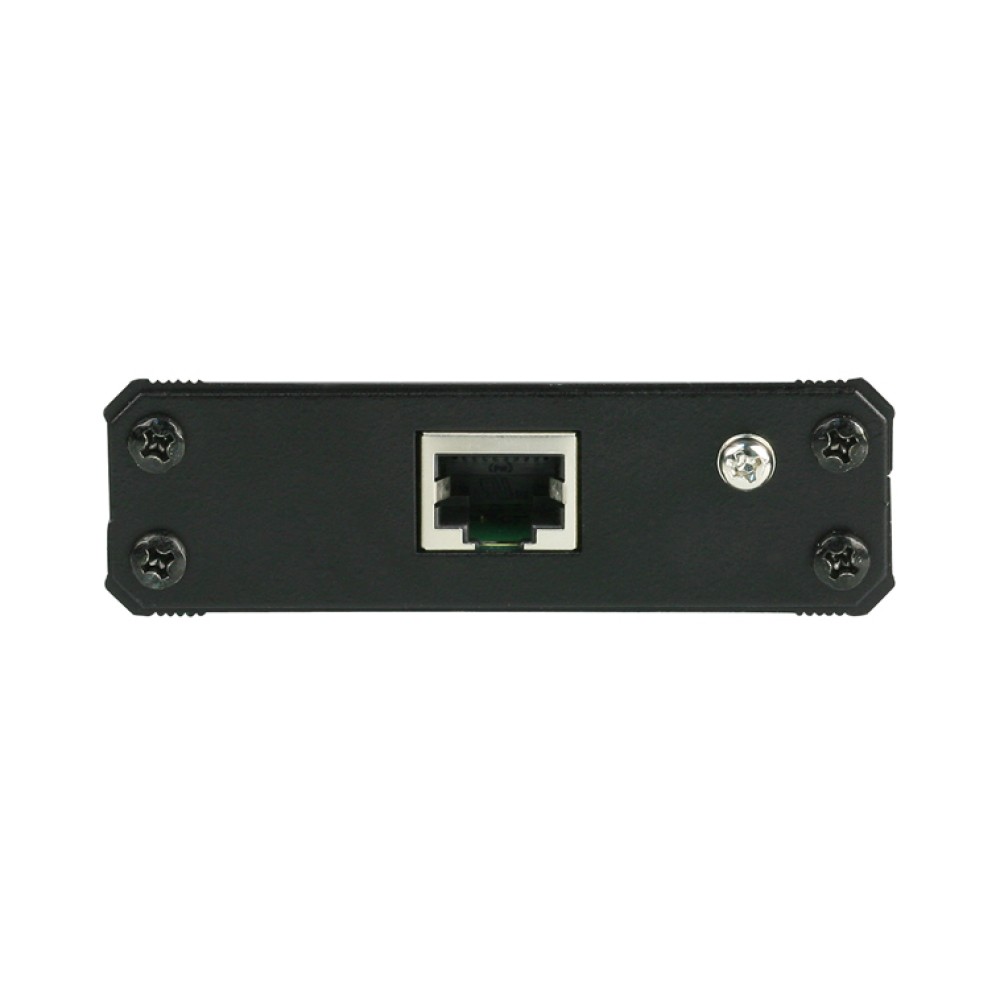

Line Out

ダイヤグラム

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番


VE550 VGA Cat5リピーターは、ATENのKVMエクステンダー/ビデオエクステンダー/カテゴリ5KVMスイッチと互換性があり、対応製品のビデオ信号の増幅を行います。 VE550を導入することにより、カテゴリ5(以上)LANケーブルを使用して、ビデオ信号の通信距離を最大で通常の2倍延長可能です。 VE550の導入により、従来環境以上の長距離通信が可能になります。長距離通信でビデオ信号が劣化する場合には、信号補正を行うVE510ビデオシンクロナイザーを併用することにより解決することができます。
※延長に使用するLANケーブルは別売りです。

生産終了品につき、販売は終了させて頂きました。


機能 VE550
コネクタ ラインイン/アウト RJ-45×2
電源 DCジャック×1
スイッチ ゲイン調整 調節ツマミ×1
画像補正 調節ツマミ×1
LED オンライン グリーン×1
電源 オレンジ×1
電源仕様(アダプタ) 型番:0AD8-0605-24EG
入力:AC100V~240V 50~60Hz
出力:DC5.3V 2.4A
動作環境 動作温度 0~50℃
保管温度 -20~60℃
湿度 0~80%RH、結露なきこと
ケース材料 メタル
重量 140g
サイズ (W×D×H) 73.8×79×24.4mm
同梱品 電源アダプタ×1
ラックマウントキット×1
接地線×1
ユーザーマニュアル×1
対応製品 CE-220
CE-252
CE-300
CE-700
CE250A
KE0220
VE-150
