VE812
HDMIツイストペアケーブルエクステンダー(4K対応)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- HDMIソースとHDMIディスプレイの間の距離を延長
- ツイストペアケーブル1本でHDMI信号を長距離伝送可能なHDBaseT(Class A）準拠
- HDMI(3D, Deep Color, 4K(*1) )、HDCP(*2) 準拠
- アンチジャミング － HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
- 解像度（延長距離） － カテゴリ6a/7ケーブル使用時は最大4K(*1) (100m)、1080p(100m)、カテゴリ5e/6ケーブル使用時は最大4K(*1) (70m)、1080p(100m)
- EDIDエキスパート機能 － 自動でEDIDを最適化
- バンド幅 - 最大340MHz対応で、高性能ビデオ表示が可能
- Dolby True HD および DTS HD Master Audio対応
- 8KV/15KV静電放電防止機能搭載 (接触電圧8KV、空中電圧15KV）
＊ STPケーブルのご使用を推奨します。
＊ ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。
*1) 対応する4K解像度は、3,840×2,160＠30Hz(4:4:4)、3,840×2,160＠60Hz(4:2:0)、4,096×2,160＠30Hz(4:4:4)、4,096×2,160＠60Hz(4:2:0)です。
*2) モニタのHDCPのバージョンに依存します。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VE812は、HDBaseT Class Aに準拠し、1系統の4K解像度(*1) のHDMI信号を1本のカテゴリ6a/7ケーブルで最大100m延長できるHDMIエクステンダです。
本製品は、HDMI(3D、Deep Color、4K(*1) )およびHDCP(*2) 準拠。さらに、リモートEDIDパススルー機能で、HDMIディスプレイにとって最適な画質を確保することができます。
VE812は、会議室、ホームシアターや優れた画質の長距離伝送が必要な設置条件での使用に最適です。
*1) 対応する4K解像度は、3,840×2,160＠30Hz(4:4:4)、3,840×2,160＠60Hz(4:2:0)、4,096×2,160＠30Hz(4:4:4)、4,096×2,160＠60Hz(4:2:0)です。
*2) モニタのHDCPのバージョンに依存します。
| VE812R | VE812T | |
|---|---|---|
| デバイス接続数 | ||
| デバイス接続数 | － | 1 |
| ビデオ入力 | ||
| インターフェース | － | HDMIタイプA メス×1 |
| インピーダンス | － | 100 Ω |
| 最大距離 | － | ソースデバイスとの最大距離：2 m |
| ビデオ出力 | ||
| インターフェース | HDMIタイプA メス×1 | － |
| インピーダンス | 100 Ω | － |
| 最大距離 | ディスプレイとの最大距離：2 m | － |
| オーディオ | ||
| 入力 | － | HDMIタイプA メス×1 |
| 出力 | HDMIタイプA メス×1 | － |
| コネクタ | ||
| ユニット間 | RJ-45×1 | RJ-45×1 |
| ビデオ | ||
| 解像度/距離 | カテゴリ6a/7ケーブル使用時： 4K(*1) (100m)、 カテゴリ5e/6ケーブル使用時： 4K(*1) (70m) |
カテゴリ6a/7ケーブル使用時： 4K(*1) (100m)、 カテゴリ5e/6ケーブル使用時： 4K(*1) (70m) |
| 最大データ伝送速度 | 10.2 Gbps | 10.2 Gbps |
| 最大ピクセルクロック | 340 MHz | 340 MHz |
| 規格準拠 | HDMI(3D、Deep Color、4K(*1))、 HDCP(*2)、CEC |
HDMI(3D、Deep Color、4K(*1))、 HDCP(*2)、CEC |
| 最大距離 | カテゴリ6a/7ケーブル使用時： 100m (4K(*1) および 1080p)、 カテゴリ5e/6ケーブル使用時： 100m (1080p) |
カテゴリ6a/7ケーブル使用時： 100m (4K(*1) および 1080p)、 カテゴリ5e/6ケーブル使用時： 100m (1080p) |
| LED | ||
| ビデオ出力 | グリーン×1 (点灯：HDCP対応、点滅：HDCP非対応) (*2) | － |
| 電源 | 電源/リンク：グリーン×1 | 電源/リンク：グリーン×1 |
| 電源入力 | ||
| 電源アダプタ | 型番：0AD8-0605-24EG または 0AD8-0605-24MG 入力：AC 100～240V 50/60Hz 出力：DC5.3V 2.4A |
型番：0AD8-0605-24EG または 0AD8-0605-24MG 入力：AC 100～240V 50/60Hz 出力：DC5.3V 2.4A |
| 電源 | ||
| コネクタ | DC電源ジャック×1 | DC電源ジャック×1 |
| 消費電力 | 4.5 W | 1.9 W |
| 動作環境 | ||
| 動作温度 | 0 ～ 50℃ | 0 ～ 50℃ |
| 保管温度 | -20 ～ 60℃ | -20 ～ 60℃ |
| 湿度 | 0 ～ 80％ RH、結露なきこと | 0 ～ 80％ RH、結露なきこと |
| ケース | ||
| ケース材料 | メタル | メタル |
| 重量 | 0.41 kg ( 0.9 lb ) | 0.40 kg ( 0.88 lb ) |
| サイズ(W×D×H) | 142×103×30 mm | 142×103×30 mm |
| 同梱品 | ||
| 同梱品 | (VE812の同梱品) 電源アダプタ×2 マウントキット×2 クイックスタートガイド×1 |
(VE812の同梱品) 電源アダプタ×2 マウントキット×2 クイックスタートガイド×1 |
| 対応製品 | ||
| 対応VanCryst製品 | ・HDMIケーブル抜け防止ホルダ 2X-EA12 |
・HDMIケーブル抜け防止ホルダ 2X-EA12 |
| 対応ケーブル | ・HDMIケーブル 2L-7D02H-1 ・カテゴリ6 STPケーブル 2L-NS06xxxシリーズ |
・HDMIケーブル 2L-7D02H-1 ・カテゴリ6 STPケーブル 2L-NS06xxxシリーズ |
*1) 対応する4K解像度は、3,840×2,160＠30Hz(4:4:4)、3,840×2,160＠60Hz(4:2:0)、4,096×2,160＠30Hz(4:4:4)、4,096×2,160＠60Hz(4:2:0)です。
*2) モニタのHDCPのバージョンに依存します。

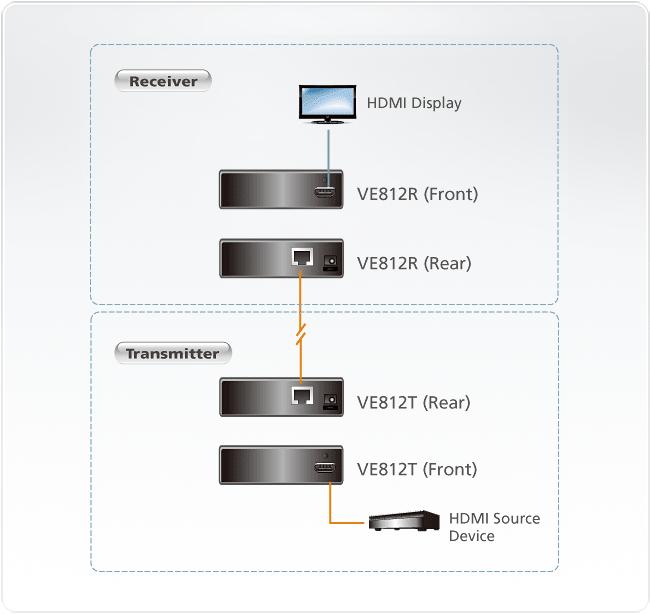

構成図
| VE812 | HDMIツイストペアケーブルエクステンダ (4K対応) |
|---|
