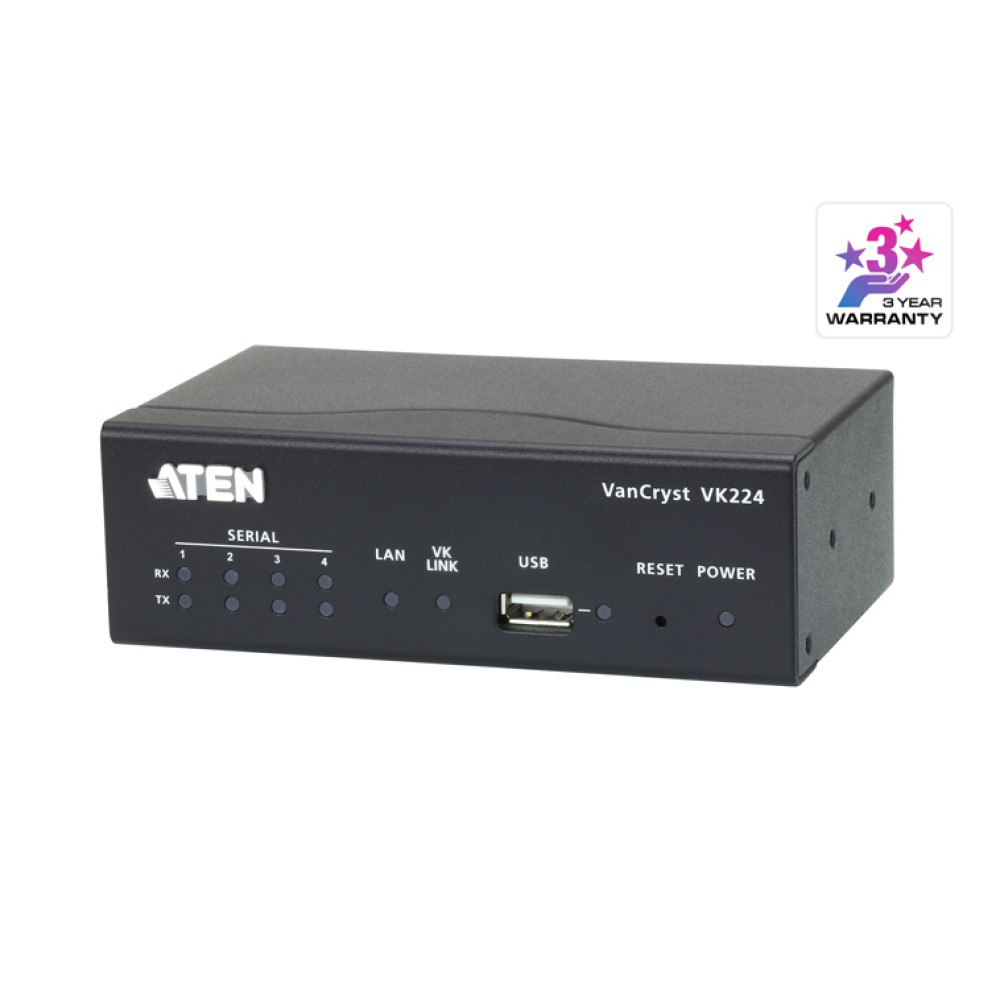

VK224
ATENコントロールシステム
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ATENコントロールシステムに双方向通信対応のRS-232C/422/485シリアルポートを4ポート増設可能
- 1台のVK2100コントロールボックスに対して、最大8台接続可能
- 配線の負担を軽減し、任意の場所に設置可能 － VK2100コントロールボックスとはイーサネットを介して接続するため、ネットワーク接続が可能な場所であれば、任意の場所に機器を設置可能
- VK2100コントロールボックスとはIDスイッチでペアリングを行うため、ネットワーク設定が容易
- 電源アダプタまたはPoEからの給電に対応
- USBメモリまたはWebを介したファームウェアアップグレードが可能
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VK224は、ATENコントロールシステムのハードウェアであるVK2100コントロールボックスに搭載したシリアルポート数以上のシリアルデバイスを接続したい場合に、双方向通信対応のシリアルポート(RS-232C/422/485)を4ポート増設できる拡張ボックスです。本製品はネットワーク接続を介して、VK2100コントロールボックスに接続するため、イーサネット接続が利用可能な場所であれば、どこにでもシリアルデバイスを設置することができます。

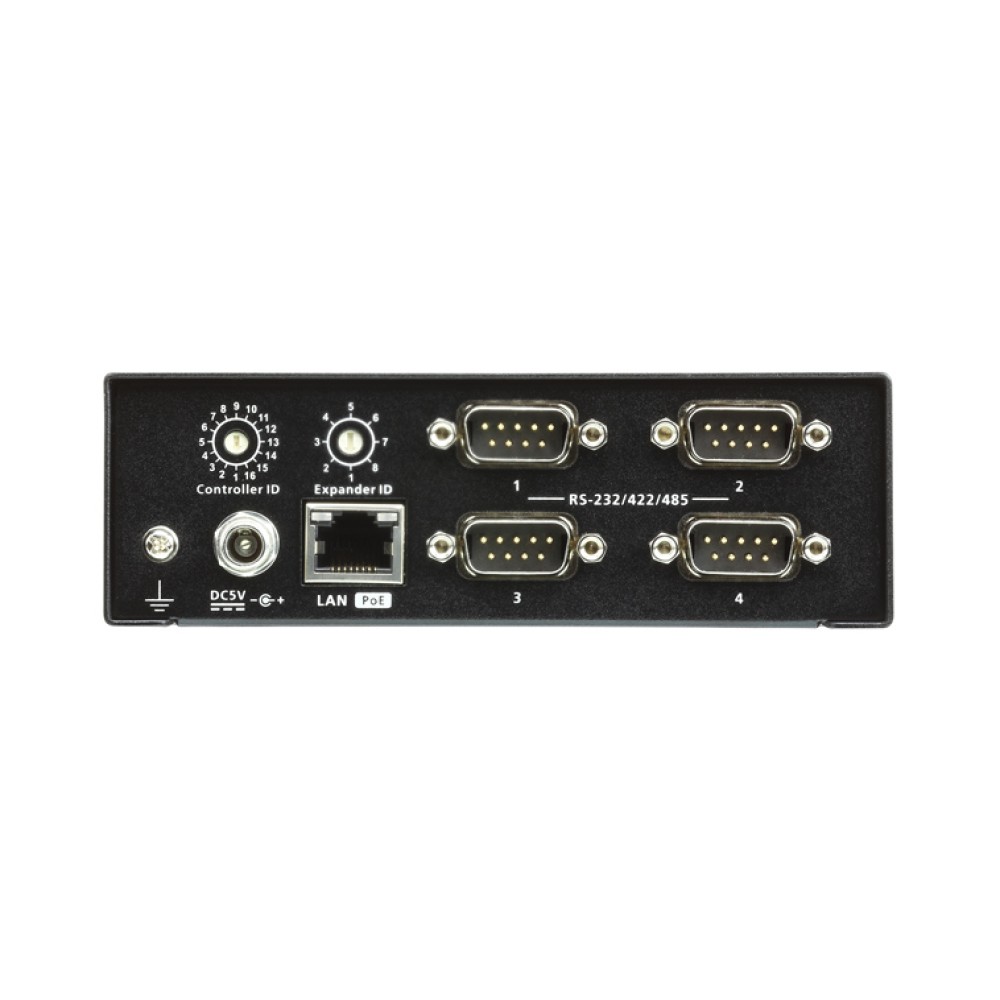

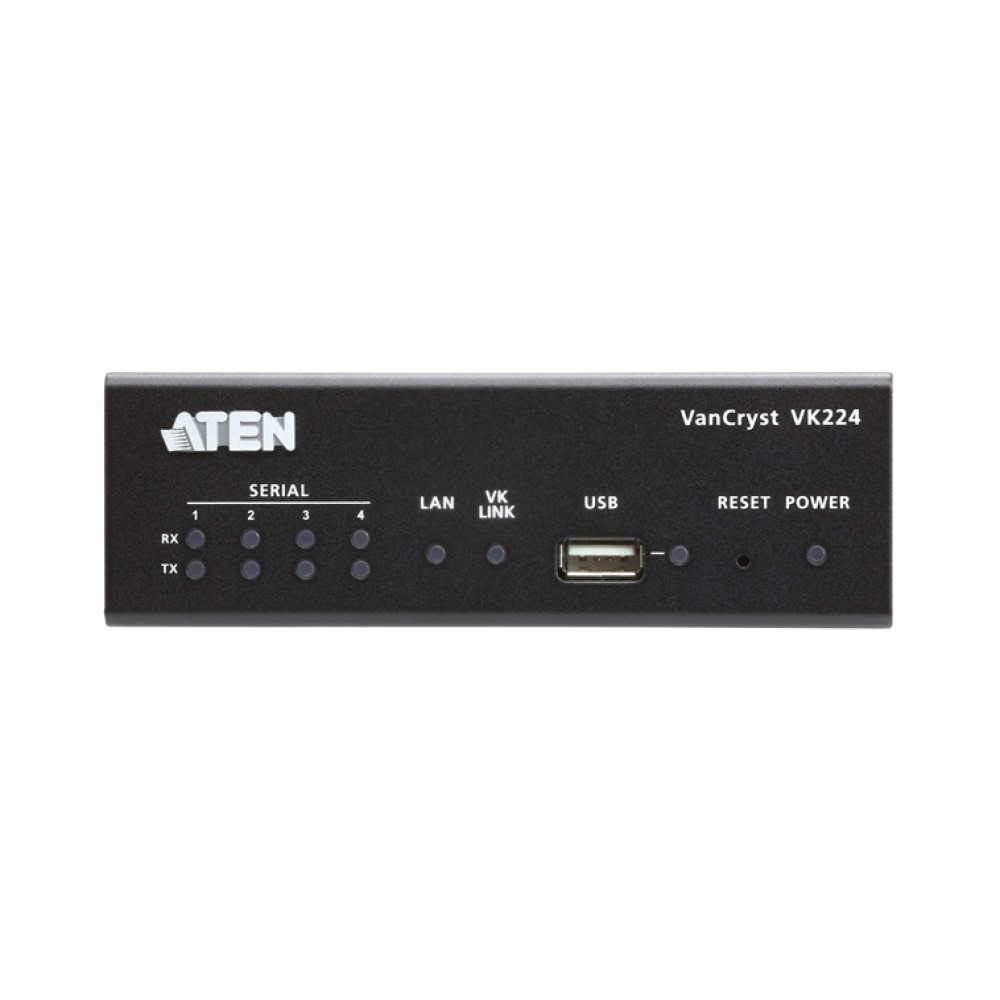

| インターフェース | |||||||||||||||||||
| シリアル | ・双方向通信(RS-232C/422/485から選択)×4 (DB-9ピンオス×4、ピンアサインによる設定) －ボーレート：300～115200 (デフォルト：9600) －データビット：8 (デフォルト)、7 －ストップビット：1 (デフォルト)、2 －パリティ：無 (デフォルト)、偶数、奇数 －フローコントロール：無 (デフォルト)、RTS/CTS
| ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| イーサネット | ・RJ-45×1 (10/100 Base-T) －対応プロトコル：ICMP、TCP/IP、DHCP、HTTPS、SSH －DHCP対応、30秒以内にIPが割り当てられない場合は下記のデフォルトIP設定を適用 デフォルトIP: 192.168.0.60 デフォルトサブネットマスク: 255.255.255.0 | ||||||||||||||||||
| スイッチ | |||||||||||||||||||
| コントローラID | 16セグメントスイッチ×1 | ||||||||||||||||||
| 拡張ボックスID | 8セグメントスイッチ×1 | ||||||||||||||||||
| リセットボタン | |||||||||||||||||||
| リセットボタン | ピンホール型スイッチ×1 | ||||||||||||||||||
| USB | |||||||||||||||||||
| USB | USBタイプA×1 (ファームウェアアップグレード専用) | ||||||||||||||||||
| LED | |||||||||||||||||||
| シリアル | RX：グリーン×4 TX：グリーン×4 | ||||||||||||||||||
| リンク | グリーン×1 | ||||||||||||||||||
| USB | グリーン/オレンジ×1 | ||||||||||||||||||
| 電源 | グリーン×1 | ||||||||||||||||||
| デュアル電源 | |||||||||||||||||||
| デュアル電源 | PoEまたは電源アダプタ | ||||||||||||||||||
| 電源入力 | |||||||||||||||||||
| 電源アダプタ | 型番：0AD8-0F05-26MG 入力：AC 100～240V 50/60Hz 出力：DC5V 2.6A | ||||||||||||||||||
| 電源 | |||||||||||||||||||
| コネクタ | ロック式DC電源ジャック×1 | ||||||||||||||||||
| 消費電力 | 電源アダプタ：DC 5V 7.5W PoE(802.3af、802.3at準拠)：DC 48V 9.5W | ||||||||||||||||||
| 出力 | DC5V 1.2A | ||||||||||||||||||
| 動作環境 | |||||||||||||||||||
| 動作温度 | 0～50℃ | ||||||||||||||||||
| 保管温度 | -20～60℃ | ||||||||||||||||||
| 湿度 | 0～80％ RH、結露無きこと | ||||||||||||||||||
| ケース | |||||||||||||||||||
| ケース材料 | メタル | ||||||||||||||||||
| 重量 | 0.45 kg ( 0.99 lb ) | ||||||||||||||||||
| サイズ(W×D×H) | 130×76×42 mm | ||||||||||||||||||
| 同梱品 | |||||||||||||||||||
| 同梱品 | 電源アダプタ×1 ラックマウントキット×1 クイックスタートガイド×1 | ||||||||||||||||||

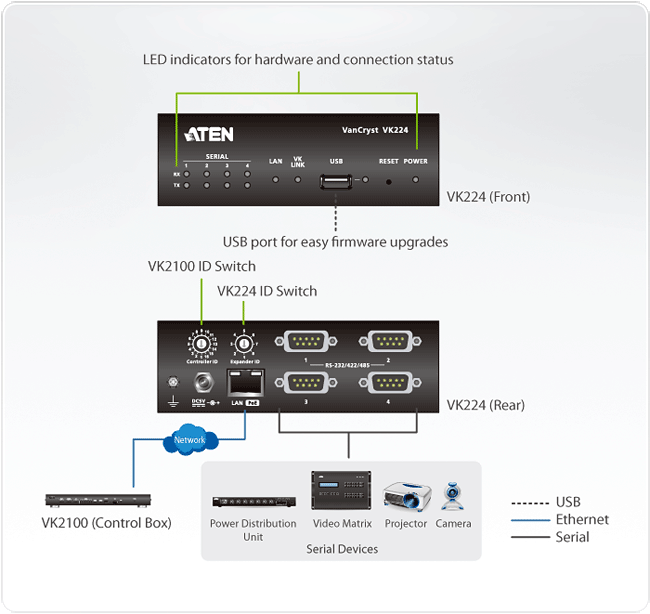

構成図
| VK224 | 4ポートシリアル拡張ボックス |
|---|
