主な製品特長
- フルカスタマイズ可能 – 6～12個のボタンを125通りの組み合わせでレイアウト可能
- 各種接続インターフェースに対応：RS-232Cポート×2、リレーチャネル×2、デジタル入力チャネル×1 、イーサネットポート×1

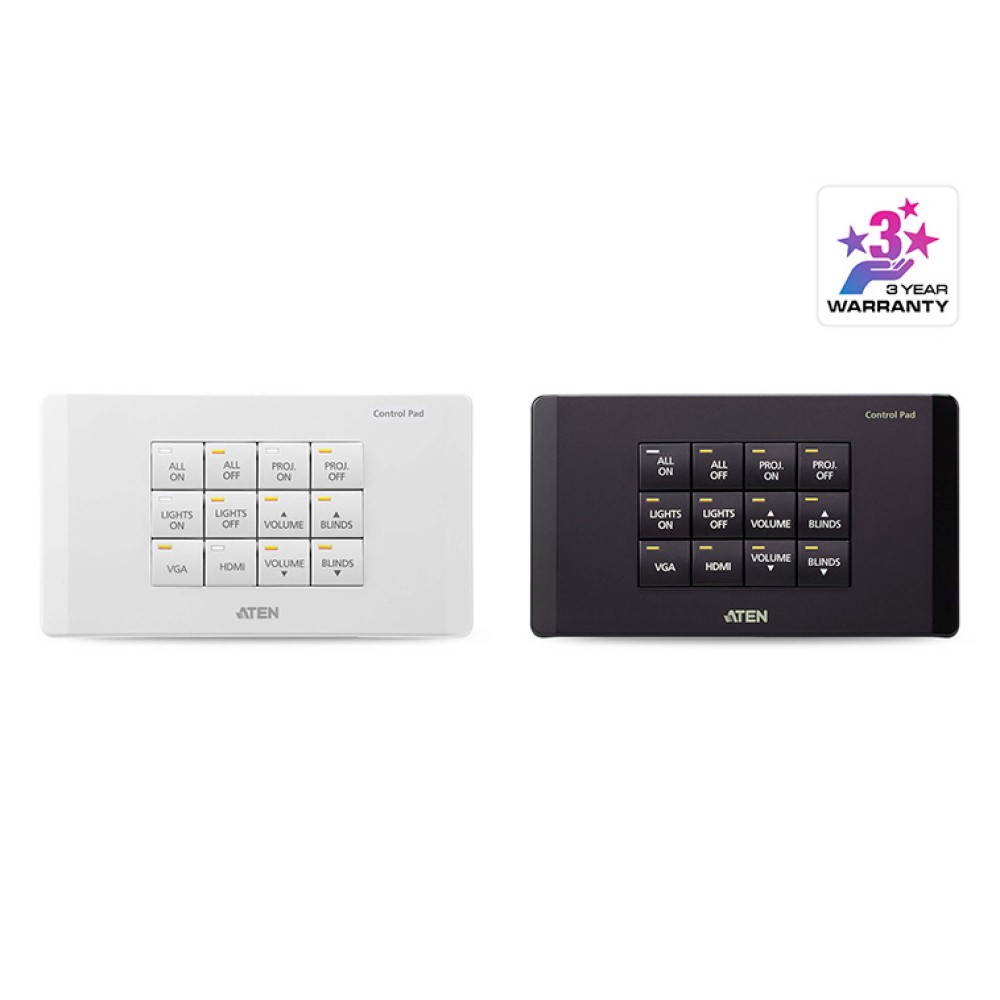

- 本体カラー – ホワイトもしくはブラック (※受注生産)
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VK0200TTKは、コンパクトなVKコントローラーと物理キーが一体型になった、フルカスタマイズ可能な壁コンセント型コントロールスイッチ「VK0200」に、卓上据え置きや壁設置に便利な台座がセットになった製品です。小規模/中規模の会議室または教室等での機器制御を目的とした製品で、設定ソフトウェアVK6000を使用して各物理キーへの機能割り当てとレイアウトを柔軟にカスタマイズし、多様なニーズに対応します。
- カスタマイズ可能な最大12個のキーを持つコントローラーと卓上据え置きや壁面取り付けが可能な専用台座セット
- 制御可能なインターフェース：RS-232、リレー、DI、イーサネット
- キートップは同梱パーツで6～12個まで自由にレイアウト変更可能
- 本製品は、受注生産でブラックカラーのモデルも提供可能です。詳細はお問い合わせください。
- 本製品の国内通常在庫品のキートップは、すべてブランク (空白) 仕様です。画像では文字やアイコンが刻印されている製品を使っておりますが、これは受注生産の無償のカスタマイズ品です。ご希望される方はお問い合わせください。

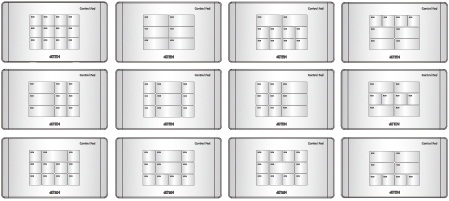

キーパッド配置例

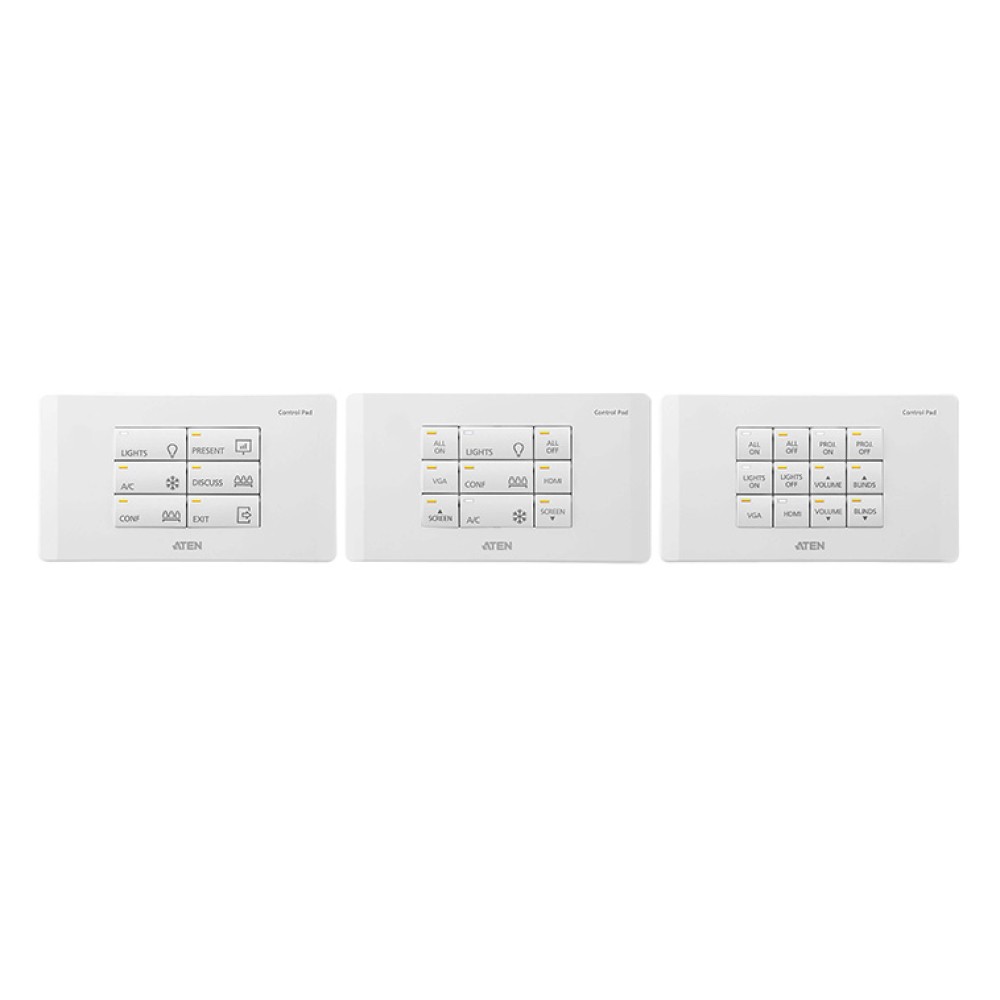

コントロールパッドのカスタムボタン配置は、6～12個のボタンの組み合わせで125通りに設定できます。下の例では、最も一般的に使用される12個を示しています。
VK0200TTK
VK0200TTKには、VK0200本体と、VK0200のブラック/ホワイト・エディションと互換性のあるエルゴノミクス・デザインのキーパッド卓上キットが含まれており、使いやすさがさらに向上しています。詳しくはお問い合わせください。

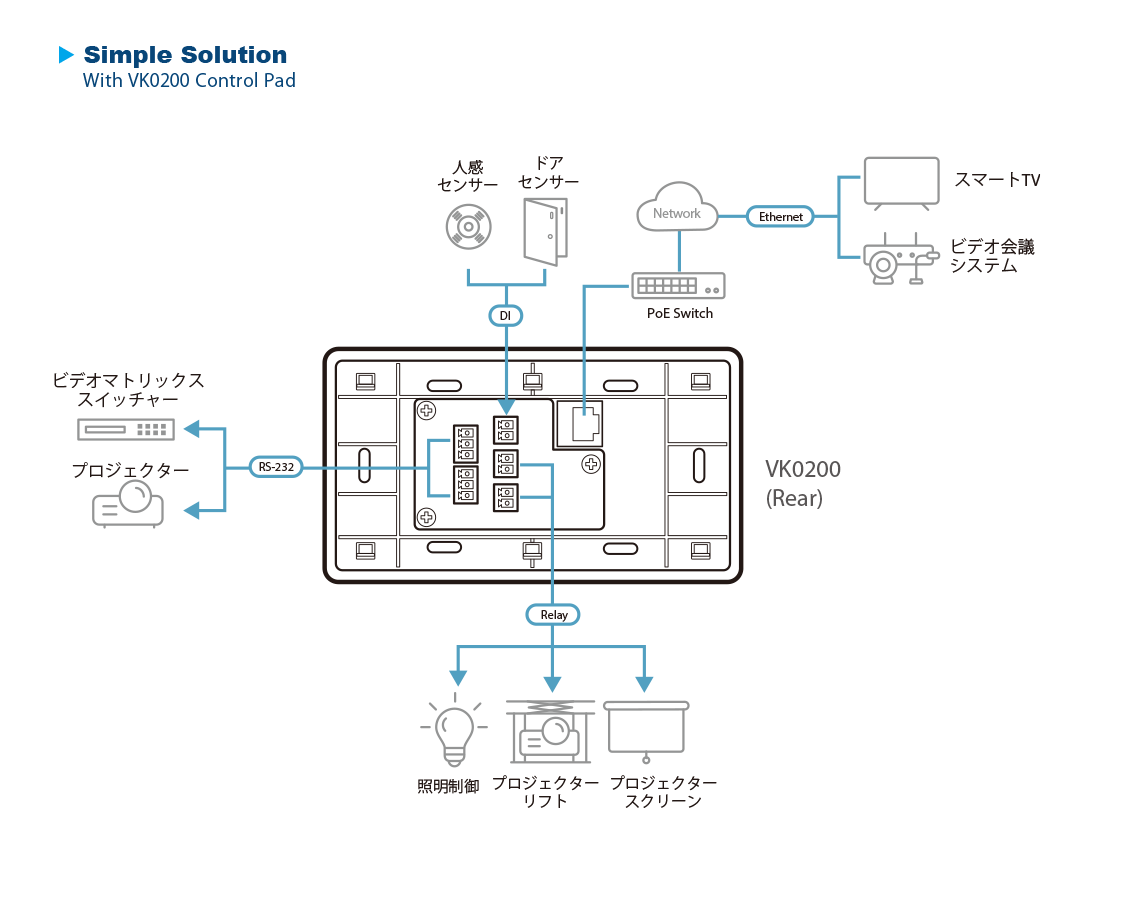

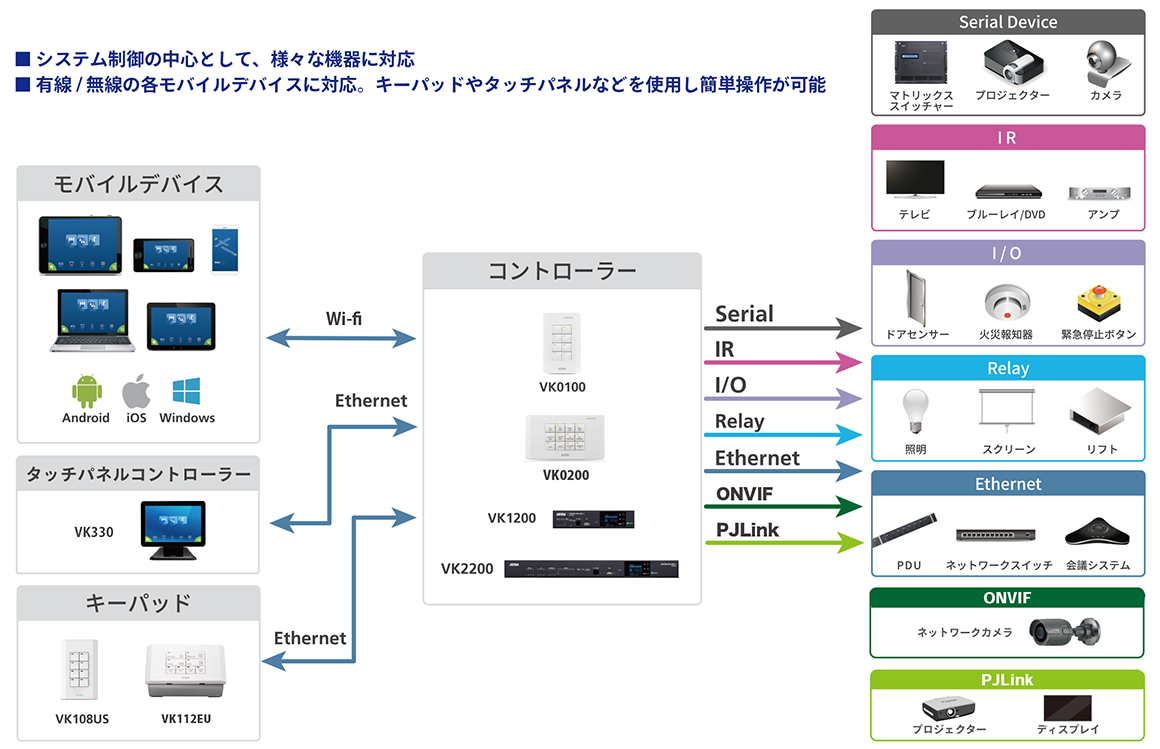

コントロールボックス 接続デバイスイメージ
特長
VK0200 壁コンセント型コントロールスイッチ

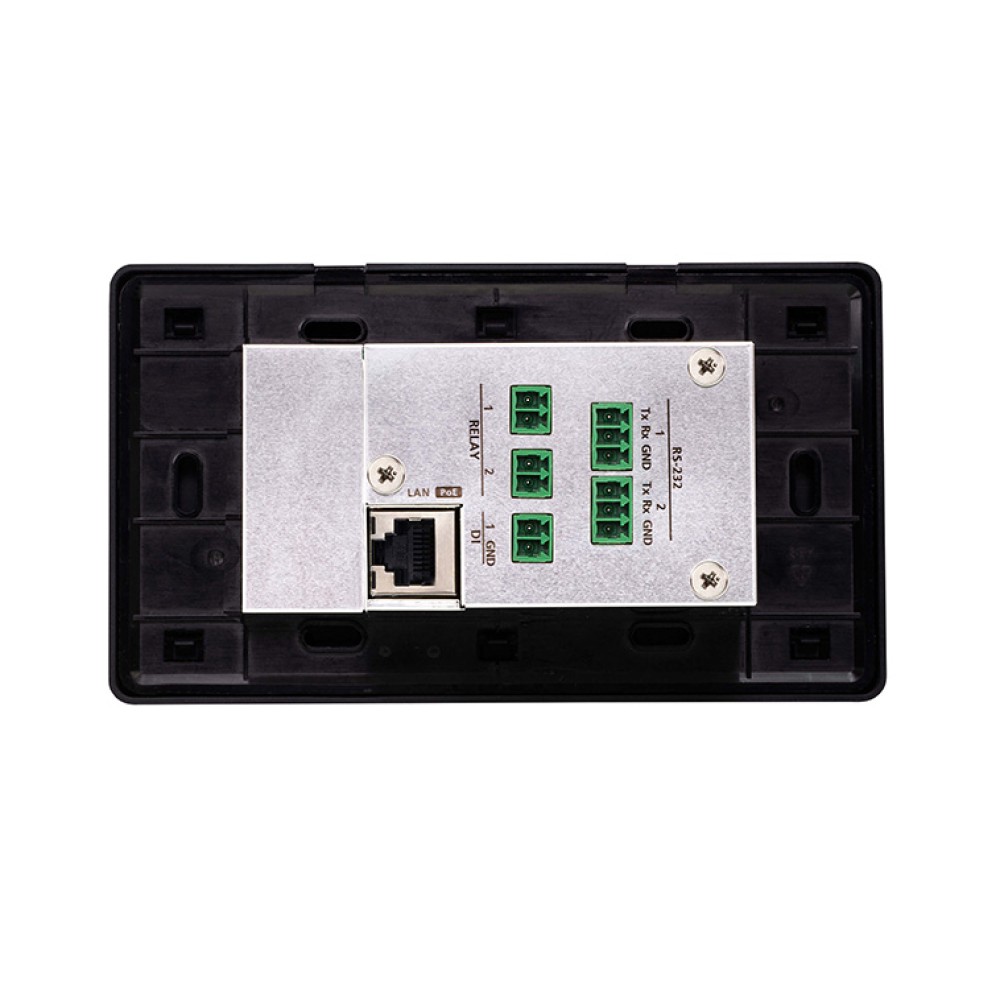

- 各種接続インターフェースに対応
- RS-232Cポート×2
- リレーチャネル×2
- デジタル入力チャネル×1
- イーサネットポート×1
- フルカスタマイズ可能 – 6～12個のボタンを125通りの組み合わせでレイアウト可能
- 本体カラー – ホワイトもしくはブラック (※受注生産)
- ビル管理システム構築用のKNX IPに対応
- TCP、UDP、Telnet、HTTP、HTTPS、WebSocket, ONVIF、PJLinkの各種プロトコルに対応
- Modbusプロトコルをサポート – TCP、RTU、およびそのチェックサムデータを含むModbusデバイスとの統合可能
- サードパーティシステム統合のためのTelnet CLI (コマンドラインインタフェース) モードをサポート
- プロジェクトファイルのバックアップに対応（1）
- Web GUIによる簡単なシステム管理
- データモニタリング用のSSH通信に対応（2）
- 接続状況やハードウェアの状態をLED表示
- 冗長電源 – PoE (Power over Ethernet) およびDC 5V (オプション)
- カスタマイズボタン刻印サービス
- モバイルデバイス経由でのリモート制御に対応（3）
- ATENコントローラー1台につき、1つのプロジェクトファイルをバックアップ可能。
- コントロールパッドのデータ送受信の監視にSSHプロトコルの使用が可能。
- タブレット/スマートフォン制御には追加のライセンスが必要です。詳細は弊社販売代理店までお問い合わせください。

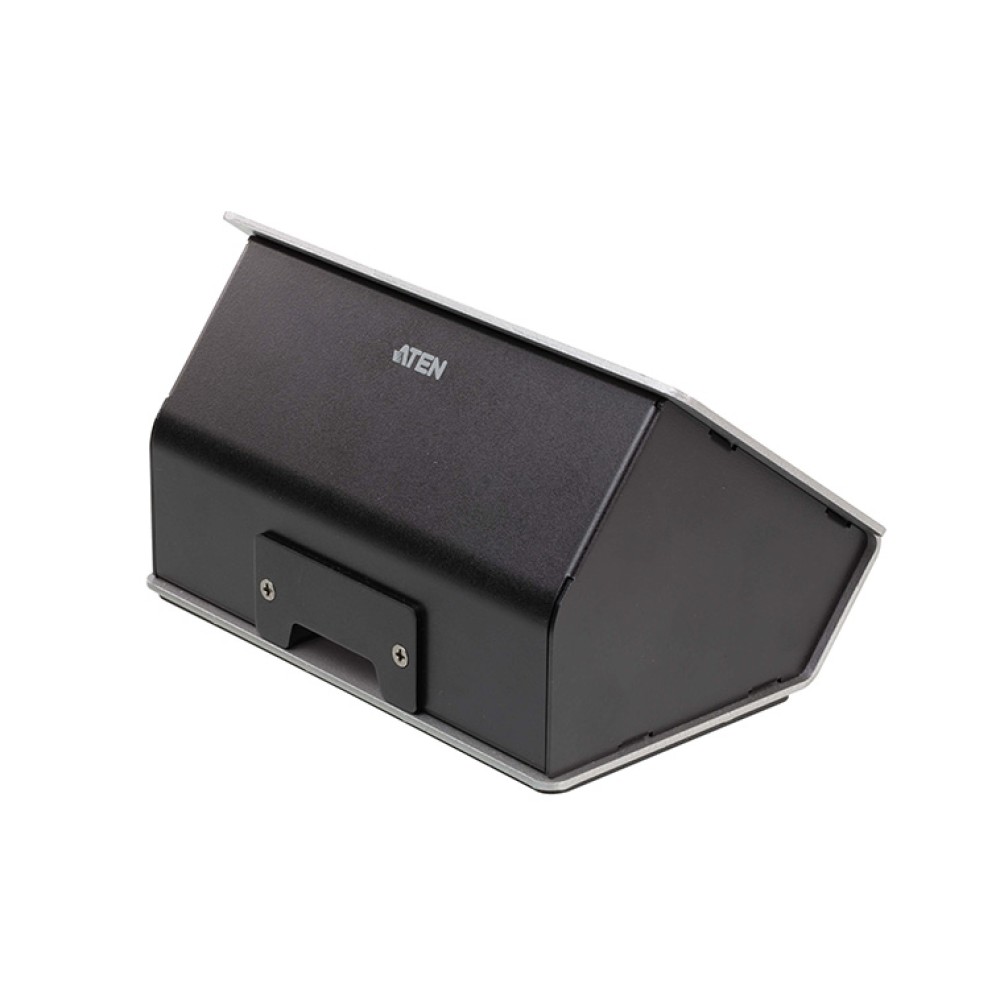

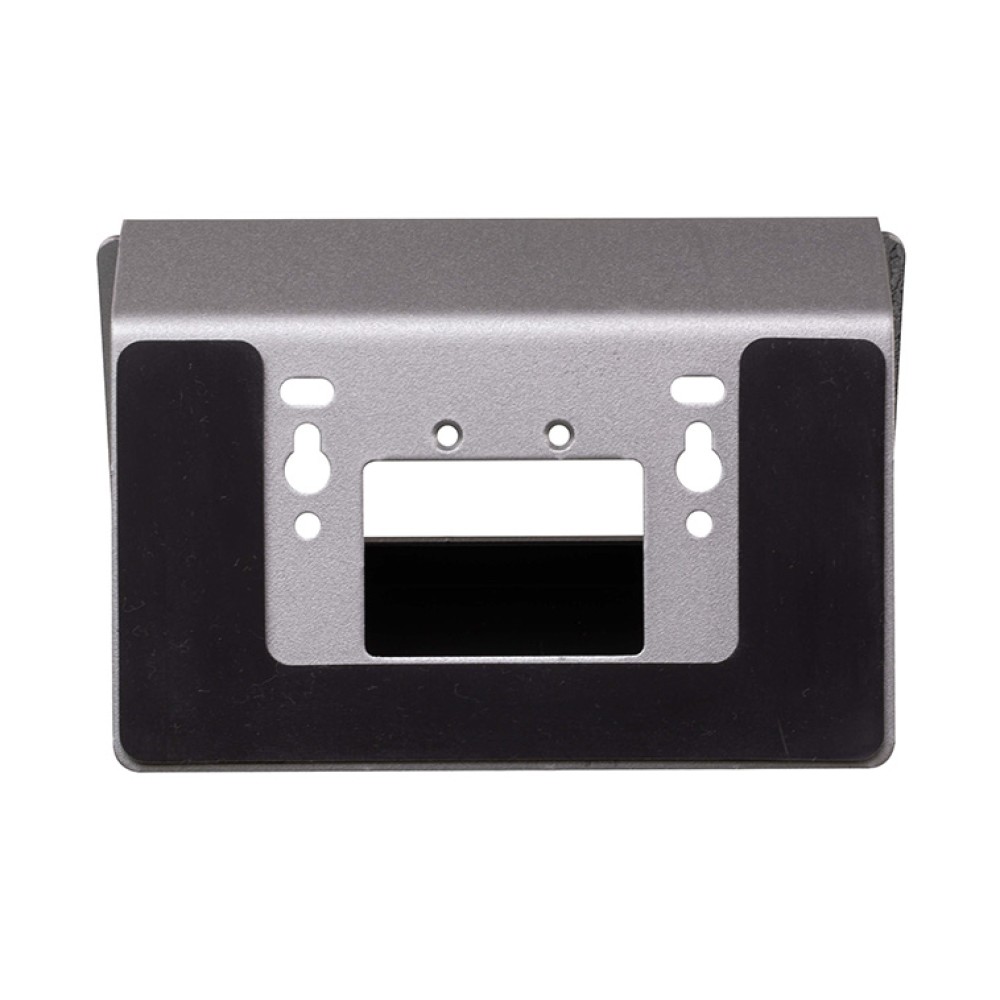

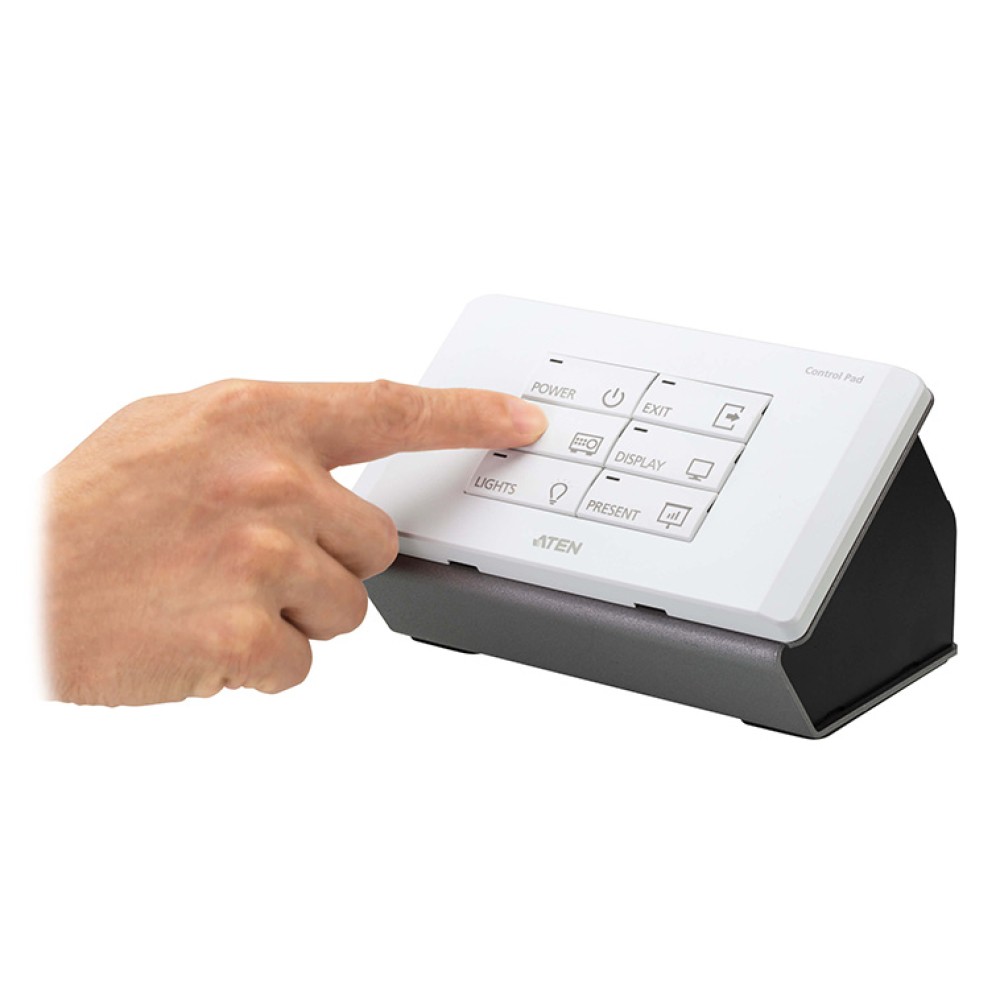

テーブルトップキット (専用台座)

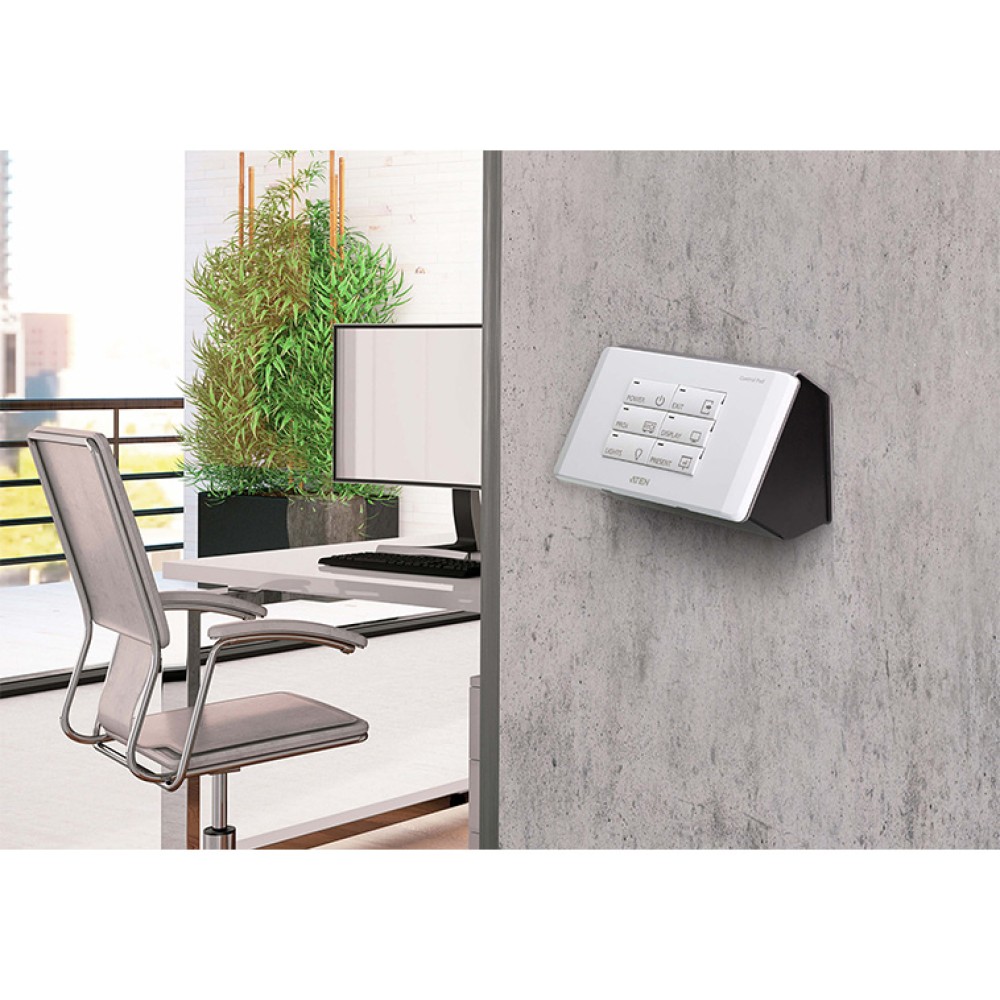

- 同梱のテーブルトップキットを用いて卓上据え置きや壁面取り付けが可能です
| インターフェース | |
| キーパッドレイアウト | 6～12個のボタンを125通りの組み合わせでレイアウト可能 |
|---|---|
| シリアル |
|
| リレー |
|
| I/O |
|
| イーサネット |
|
| スイッチ | |

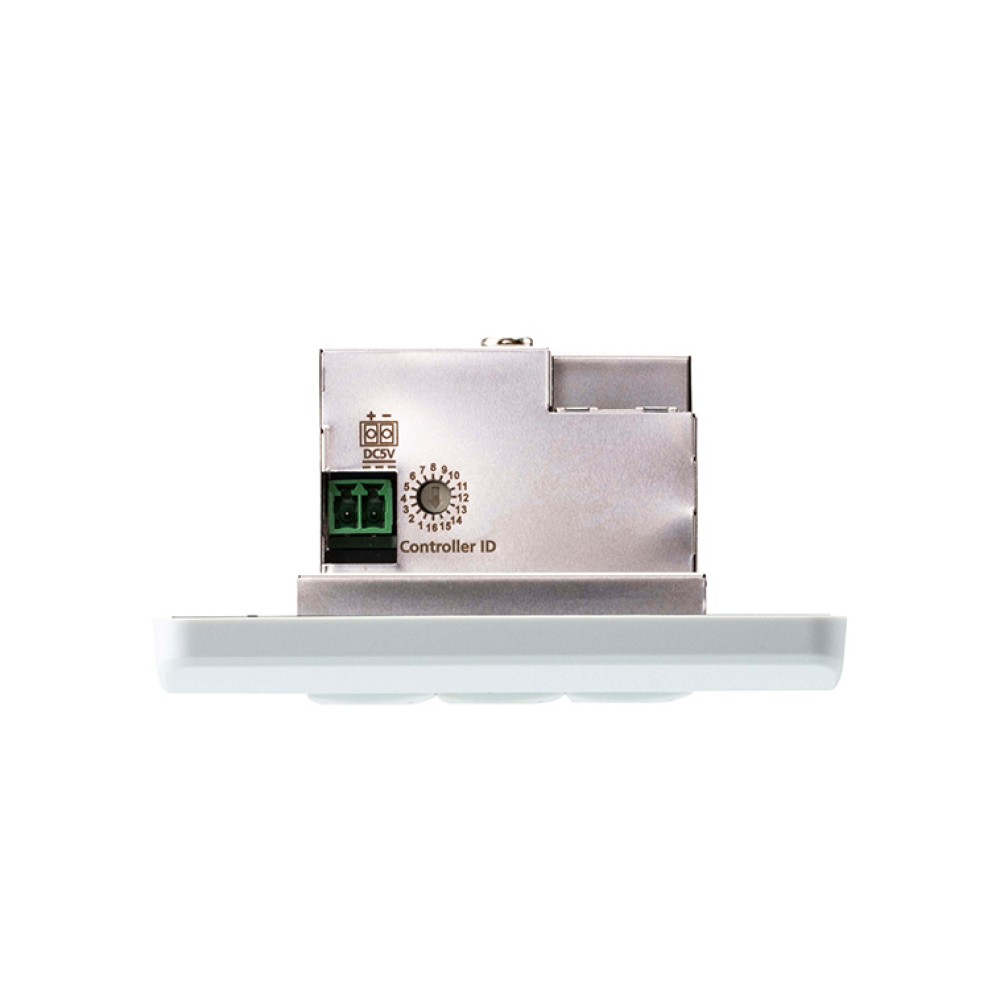

| コントローラーID | 16 セグメントスイッチ×1 |
| リセットボタン | ピンホール型スイッチ×1 |
| 消費電力 | DC5V:1.15W:5BTU/h POE:1.44W:7BTU/h
|
| 動作環境 | |
| 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ |
| 湿度 | 0～80% RH、結露なきこと |
| 本体 | |
| ケース材料 | プラスチック |
| 重量 | 0.19kg |
| サイズ (W×D×H) | 83.2×147.6×48.0mm |
| フェイスプレートサイズ (W×D×H) | 8.62×15.12×0.92cm |
| 同梱品 | |
| 同梱品 | ボタンパック×1 ターミナルブロック×6 フェイスプレート×1 テーブルトップキット×1 クイックスタートガイド×1 |
構成図
| VK0200 | VK0200TTK | 壁コンセント型コントロールスイッチ(12ボタン)＋テーブルトップキット |
|---|
アクセサリー (別売り)
| 電源アダプター | |
| 0AD8-0705-10M1 | Type A (US/TW) |
|---|---|
| 0AD8-3705-10M1 | Type E (UK) |
| 0AD8-1705-10M1 | Type G (Europe) |
| 0AD8-A705-30MG | Type I (India) |
| 0AD8-0705-10M1 | Type J (Japan) |
| 0AD8-7705-26M1 | Type K (Korea) |
| 0AD8-2705-26M1 | Type U (ANZ) |
| 0AD8-4705-26M1 | Type Z (China) |
