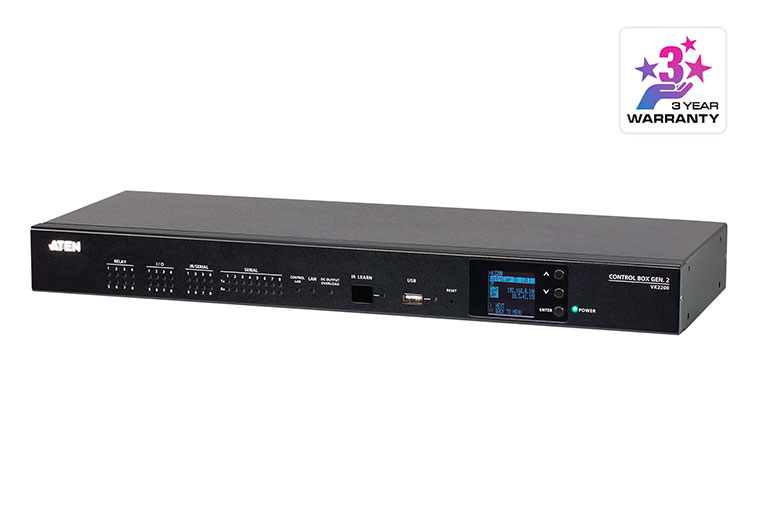

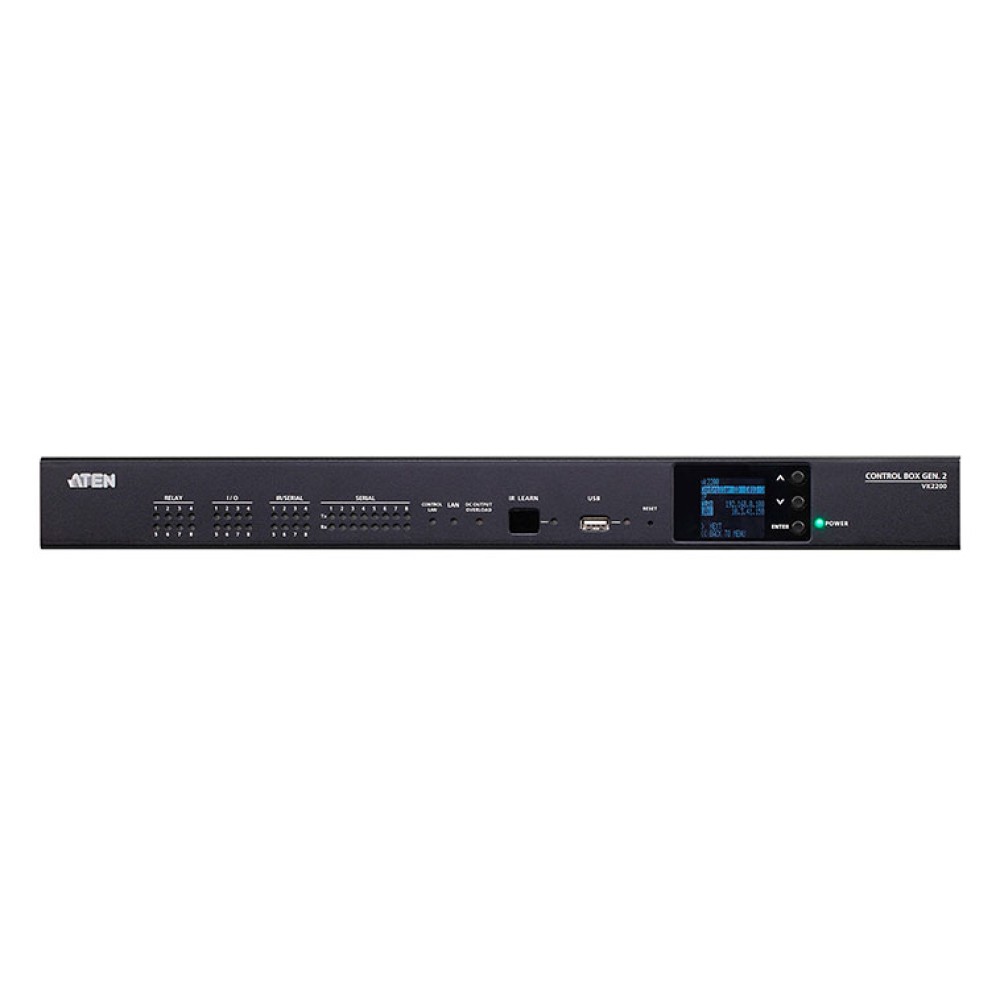

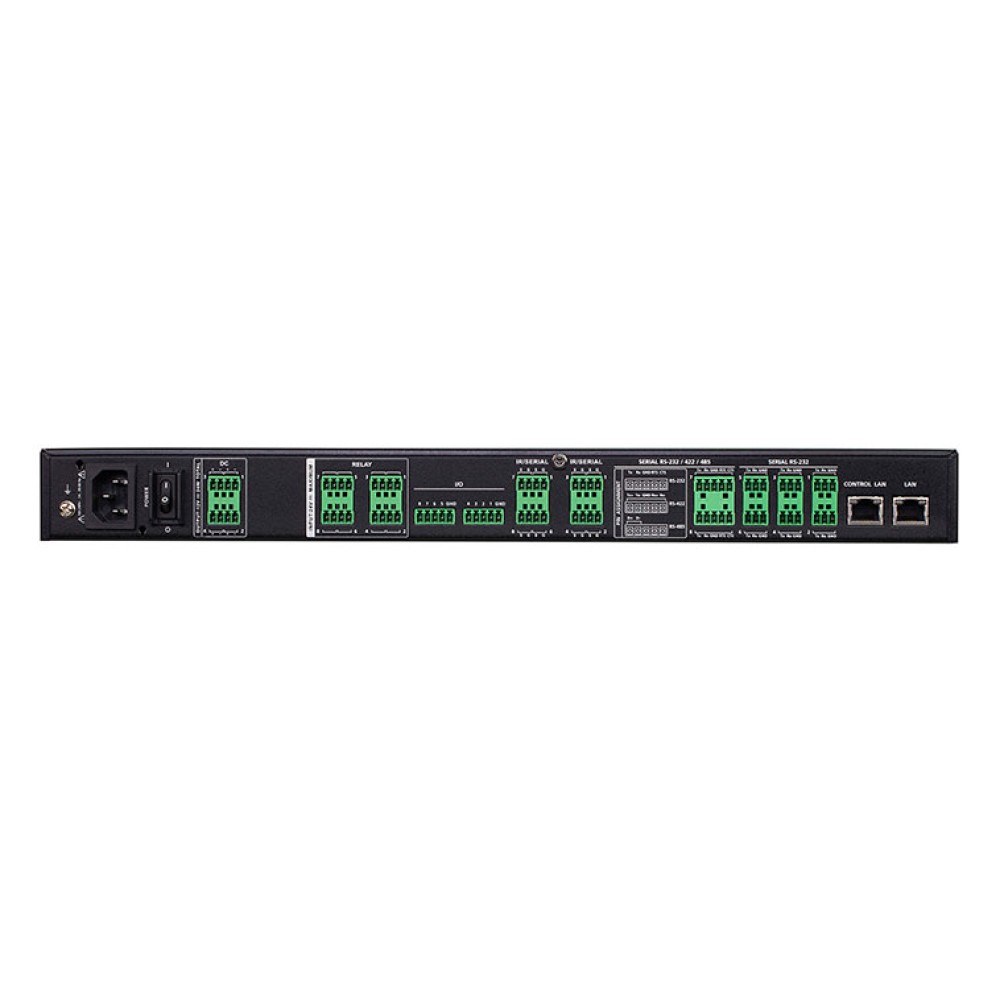

VK2200 NEW

コントロールボックス Gen.2

主な製品特長

クアッドコアCPU搭載の高性能プロセッサー、および2GB (VK2200) / 1GB (VK1200) のメモリで、複雑なプロジェクトの設計・制御を実現
分離したデュアルLAN設計によりIT機器間をセキュアに通信
ハードウェアとソフトウェアを統合しモバイルデバイスを制御できるよう、各種インターフェース接続をサポート
電源接続用DC出力

最大5年オプション保証対応

3年保証

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

VK2200/VK1200は、ATENのVanCrystビデオ製品や会議室等に設置している機器をタブレット/スマートフォンで直感的に操作・制御できるシステムです。

Telnet、TCP、UDP、HTTP、HTTPS、ONVIF、PJLinkの各種プロトコルに対応
Tデータ監視はSSH通信に対応
Tモバイル制御用に2ライセンスを無料で提供
TグローバルA/V管理プラットフォーム ATEN Unizon™ との併用で、複数のルーム/フロア/建物にまたがるデバイスの統合管理が可能

従来のVKコントロールシステムから強化した点

設定と情報表示のオプションが確認できるLCDディスプレイ内蔵
独立したLANを2ポート搭載 (デュアルLAN)
処理能力とメモリサイズを増強 - クアッドコアCPUの高性能プロセッサー、および2GB (VK2200) / 1GB (VK1200) のメモリを搭載

特長

クアッドコアCPU搭載の高性能プロセッサー、および2GB（VK2200） / 1GB（VK1200）のメモリで、複雑なプロジェクトの設計・制御を実現
分離したデュアルLAN設計によりIT機器間をセキュアに通信
ハードウェアとソフトウェアを統合しモバイルデバイスを制御できるよう、各種インターフェース接続をサポート
電源接続用DC出力
プロジェクトのアップロードに便利なUSBポート
設定と情報表示のオプションはLCDディスプレイに表示
IR学習機能で、リモコンなどのコマンドを記憶可能
Webビューア - 室内機器の管理が簡単に行えるよう、サードパーティー製システムやWebベースのコンソールと統合可能
管理システム構築用のネイティブ KNX IPに対応
Telnet、TCP、UDP、HTTP、HTTPS、ONVIF、PJLinkの各種プロトコルに対応
Pronto形式のIRコードをサポート - IRコマンドコードは16進形式で入力可能
Modbusプロトコルをサポート - Modbusデバイスとの統合が可能 (TCP、RTU、およびそのチェックサムデータを含む)
サードパーティー製システムとの統合のためのTelnet CLI (コマンドライン・インターフェース) モードをサポート
制御と管理は ATEN Unizon™ で一元化可能
プロジェクトファイルのバックアップに対応
Web GUIでシステム設定が容易
データ監視はSSH通信に対応
接続状況やハードウェアの状態をLED表示
モバイル制御用に2ライセンスを無料で提供※

3ライセンス以上必要な場合はお問い合わせください。ライセンスの詳細については「仕様」を参照してください。

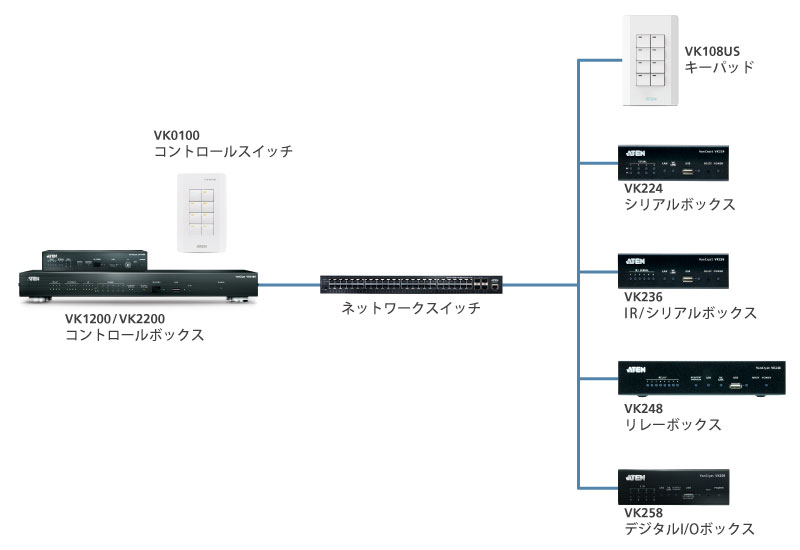

VKシリーズ構成図 - 延長・拡張

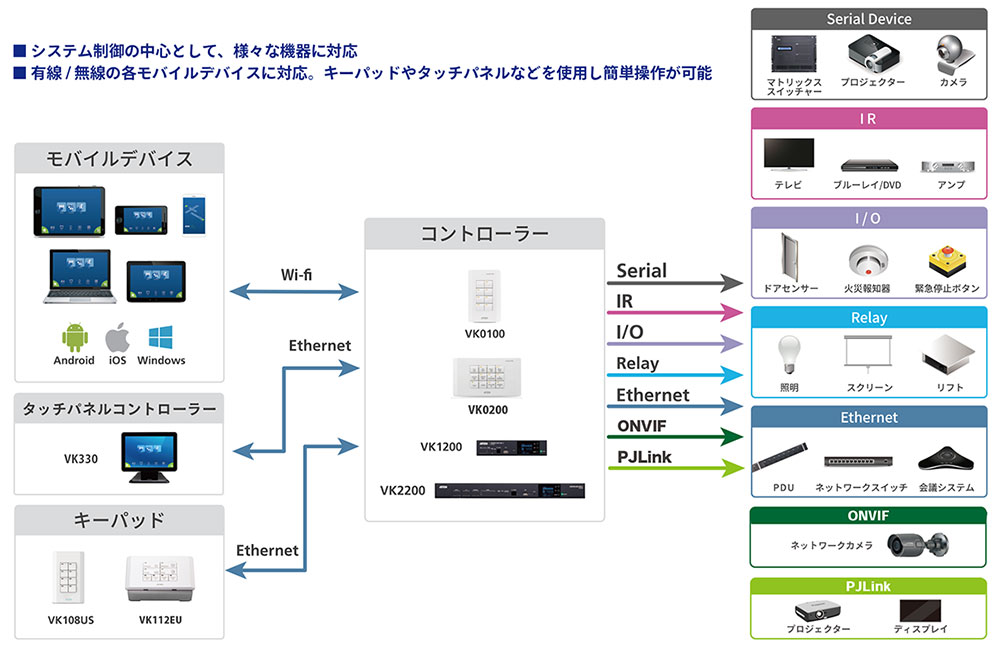

コントロールボックス - 接続デバイスイメージ

コントロールシステム - 比較表

	VK0100	VK0200	VK1200	VK2200

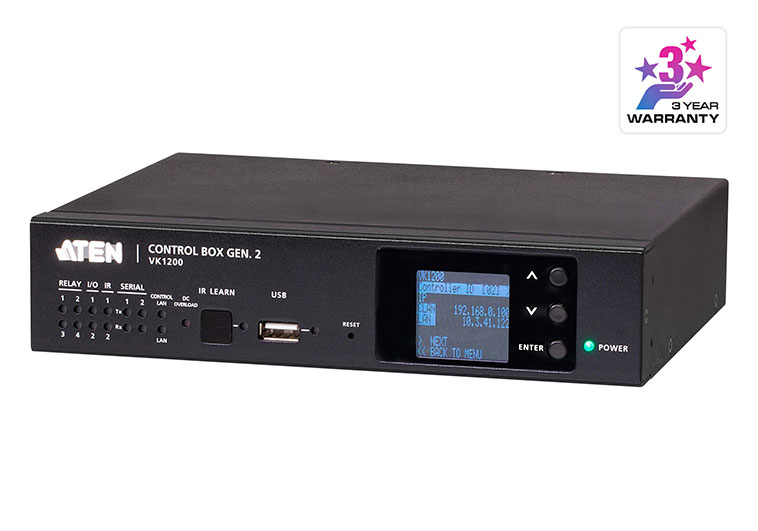

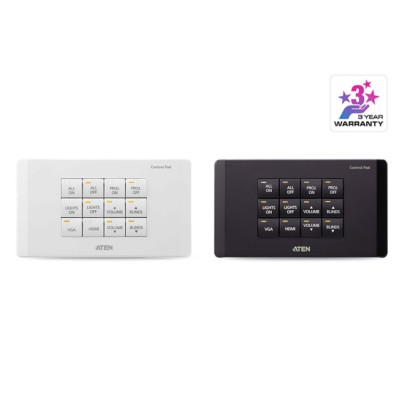

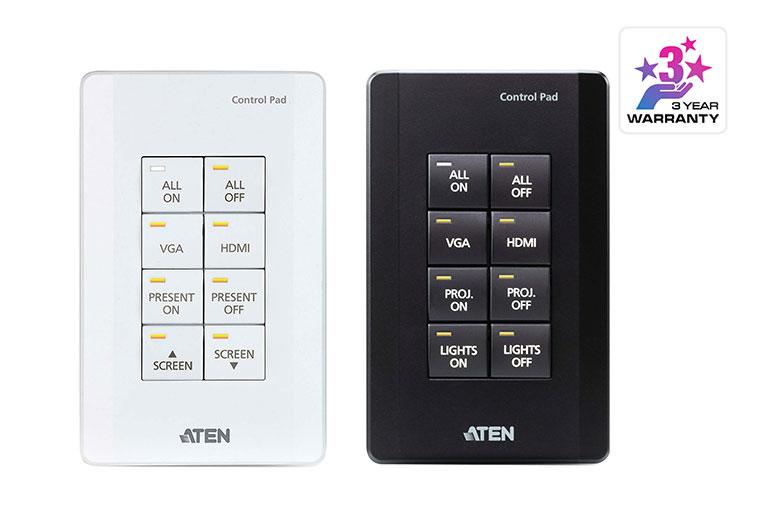

	壁コンセント型コントロールスイッチ (8パッド)	壁コンセント型コントロールスイッチ (12ボタン) ＋テーブルトップキット	コントロールボックス Gen.2 (コンパクトタイプ)	コントロールボックス Gen.2
デュアル電源	✓	✓	N/A	N/A
イーサネット	✓	✓	✓	✓
デュアルLAN	N/A	N/A	✓	✓
PoE	✓	✓	N/A	N/A
IR学習	N/A	N/A	✓	✓
USBプロファイルアップロード	N/A	N/A	✓	✓
シリアル	2	2	2	8
IR/シリアル	N/A	N/A	2	8
リレー	2	2	4	8
イーサネット接続の最大デバイス数	8	8	64	64
最大接続数（ビューア＆キーパッド）	10	10	32	32
電源	N/A	N/A	12V, 1A	12V, 2A
デジタル入出力	1	1	2	8
マウント	US, 1 ギャング	EU, 2 ギャング	N/A	N/A
最小ボタン数	4	6	N/A	N/A
最大ボタン数	8	12	N/A	N/A
レイアウト構成	14	125	N/A	N/A

拡張デバイス - 比較表

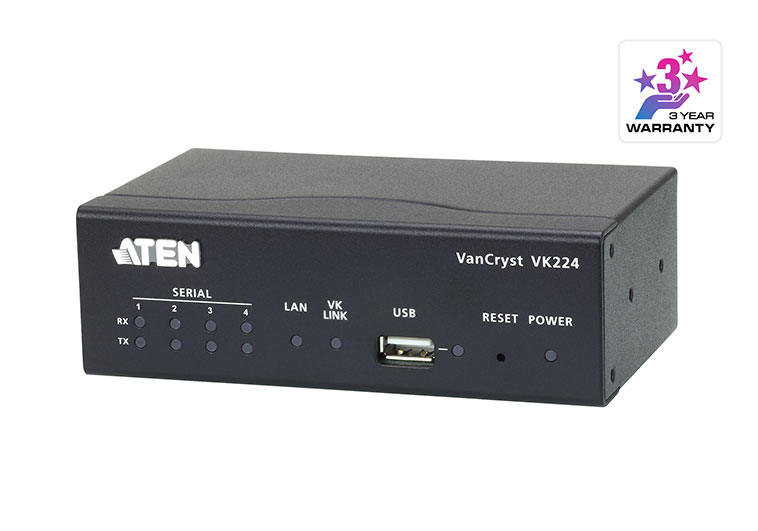

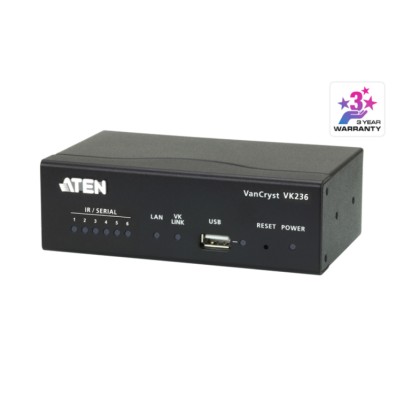

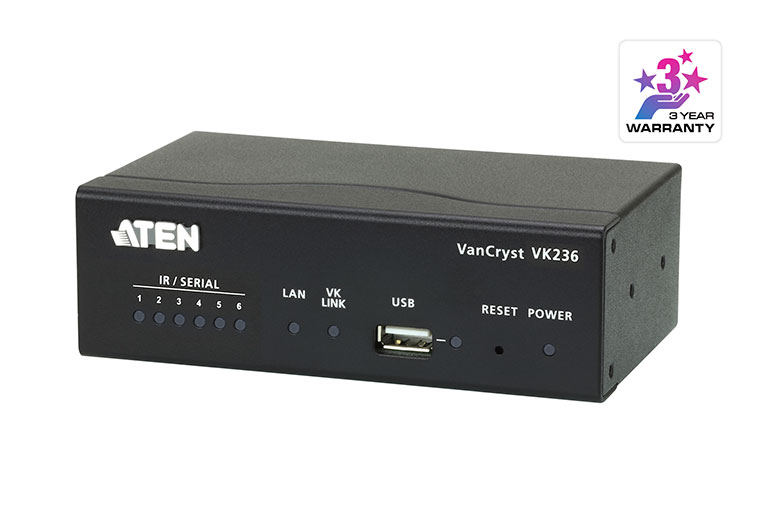

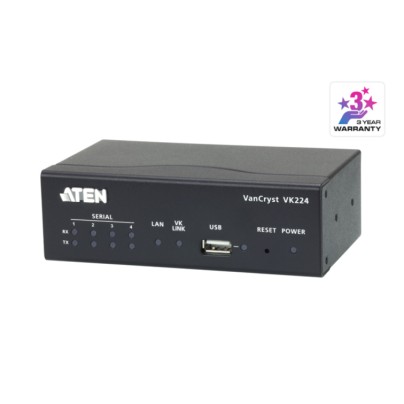

	VK224	VK236	VK248	VK258

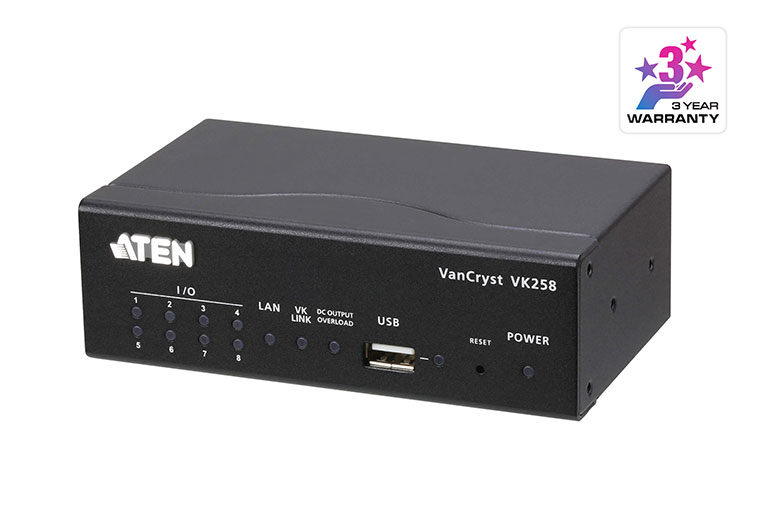

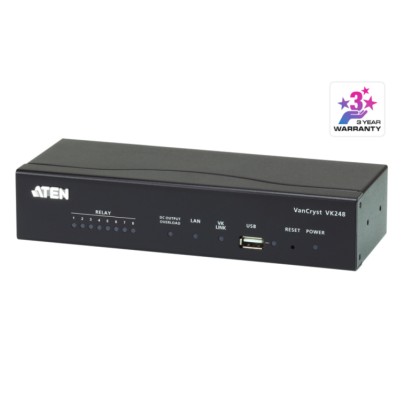

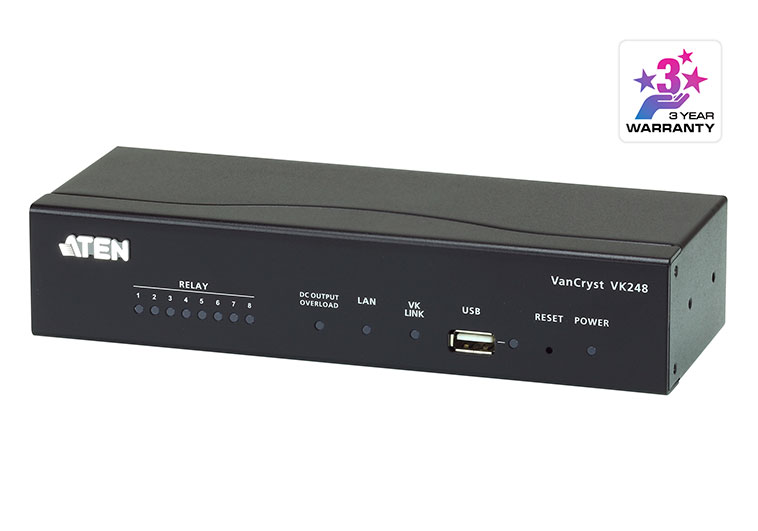

	4ポートシリアル拡張ボックス	6ポート IR/シリアル拡張ボックス	8チャネルリレー拡張ボックス	8チャネルデジタルI/O拡張ボックス
デュアル電源	✓	✓	✓	✓
イーサネット	✓	✓	✓	✓
PoE	✓	✓	✓	✓
シリアル	4	N/A	N/A	N/A
IR/シリアル	N/A	6	N/A	N/A
リレー	N/A	N/A	8	N/A
デジタル入出力	N/A	N/A	N/A	8

ストレージ容量
ストレージ容量	SDRAM：2GB フラッシュメモリ：8GB
インターフェース
シリアル	■ プログラマブル双方向RS-232C/422/485ポート×2 (5極ターミナルブロックコネクター×2、ピンアサインによる設定) ▪ ボーレート：300～115200 (デフォルト：9600) ▪ データビット：8 (デフォルト) 、7 ▪ ストップビット：1 (デフォルト) 、2 ▪ パリティ：なし (デフォルト) 、偶数、奇数 ▪ フローコントロール：なし (デフォルト) 、RTS/CTS ■ 双方向RS-232Cポート×6 (3極ターミナルブロックコネクター×6) ▪ ボーレート：300～115200 (デフォルト：9600) ▪ データビット：8 (デフォルト) 、7 ▪ ストップビット：1 (デフォルト) 、2 ▪ パリティ：なし (デフォルト) 、偶数、奇数
IR/シリアル	■ プログラマブルIR/単方向RS-232Cポート×8 (4極ターミナルブロックコネクター×4) IR：TTLレベル (0～5V) ▪ キャリア周波数：10～455kHz シリアル：単方向RS-232C (0～5V) ▪ ボーレート：300～115200 (デフォルト：9600) ▪ データビット：8 (デフォルト) 、7 ▪ ストップビット：1 (デフォルト) 、2 ▪ パリティ：なし (デフォルト) 、偶数、奇数
リレー	■ リレーチャネル×8 (4極ターミナルブロックコネクター×4) ■ ノーマルオープン、絶縁リレー ■ 接点定格：最大DC 24V、2A
センサー入力	■ プログラマブルデジタル入出力チャネル×8 (5極ターミナルブロックコネクター×2) デジタル出力： DC24V 300mAシンクデジタル入力： ▪ VDCモード入力電圧範囲：DC 0～24V プログラム可能範囲：DC 1～24V ▪ ドライ接点モードプルアップ2kΩ +DC 12V
イーサネット	■ RJ-45 メス×2、10/100/1000BaseT ■ 対応プロトコル：ARP、ICMP、TCP/IP、DHCP、HTTPS、SSH 制御LAN： ■ DHCPサーバー対応 ■ DHCPモード - 30秒以内にIPが割り当てられない場合、次のデフォルトIPアドレス設定を使用： IP:192.168.0.60 サブネットマスク:255.255.255.0 LAN： ■ DHCPモード - 30秒以内にIPが割り当てられない場合、次のデフォルトIPアドレス設定を使用： IP：192.168.1.60 サブネットマスク：255.255.255.0
有電圧出力	■ DC 12V 出力ポート×4 (4極ターミナルブロックコネクター×2) ■ 電源：DC 12V、最大2A (4ポートで共有)
USB
USB	USB Type-A×1
スイッチ
電源	ON/OFFスイッチ×1
IR学習
IR学習	IRレシーバーLED×1
パネル仕様
解像度	128×64
サイズ	1.6インチ
プッシュボタン
選択	プッシュボタン×3 (Up、Down、Enter)
リセットボタン
リセットボタン	ピンホール型スイッチ×1
消費電力
消費電力	AC110V:5.4W:87BTU/h AC220V:5.4W:87BTU/h 注意: ● ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ● BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
電源
最大入力電力定格	内部電源：AC100～240V、50～60Hz
動作環境
動作温度	0～50℃
保管温度	-20～60℃
湿度	0～80% RH、結露なきこと
本体
ケース材料	メタル
重量	2.62 kg
フェースプレートサイズ (W×D×H)	432.4×163.2×44.0 mm
ライセンス
ベーシック (無料)	2ライセンス
最大許容数	32ライセンス
同梱品
同梱品	電源ケーブル×1 フットパッド (4 pcs) ×1 ラックマウントキット×1 ターミナルブロックキット×1 クイックスタートガイド×1
注意
注意	ATENコントロールボックスには、無料ライセンスが2ライセンス付属しています。これらのライセンスは、デバイス内部に保存されています。モバイルデバイスがATENコントロールボックスに接続してリモート操作を行うと、コントロールボックス上のライセンスが1つ占有されます。ライセンスを購入してATENコントロールボックスに追加する際は、お問い合わせください。

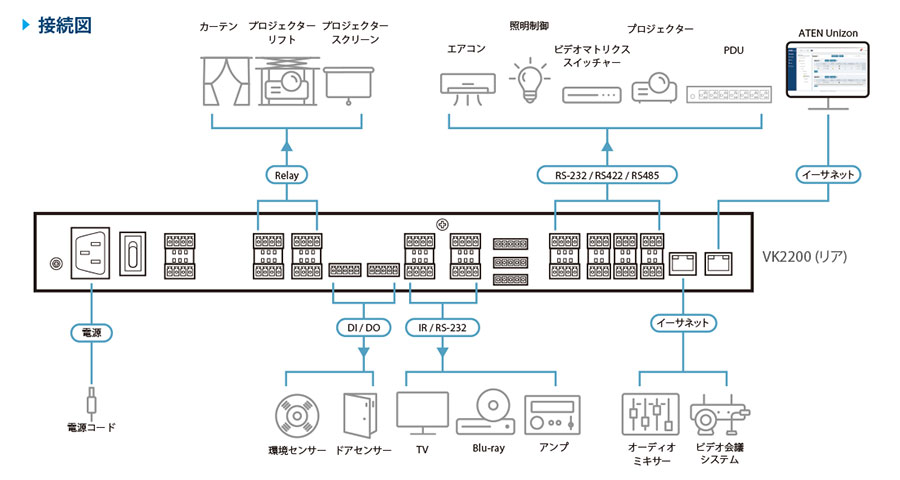

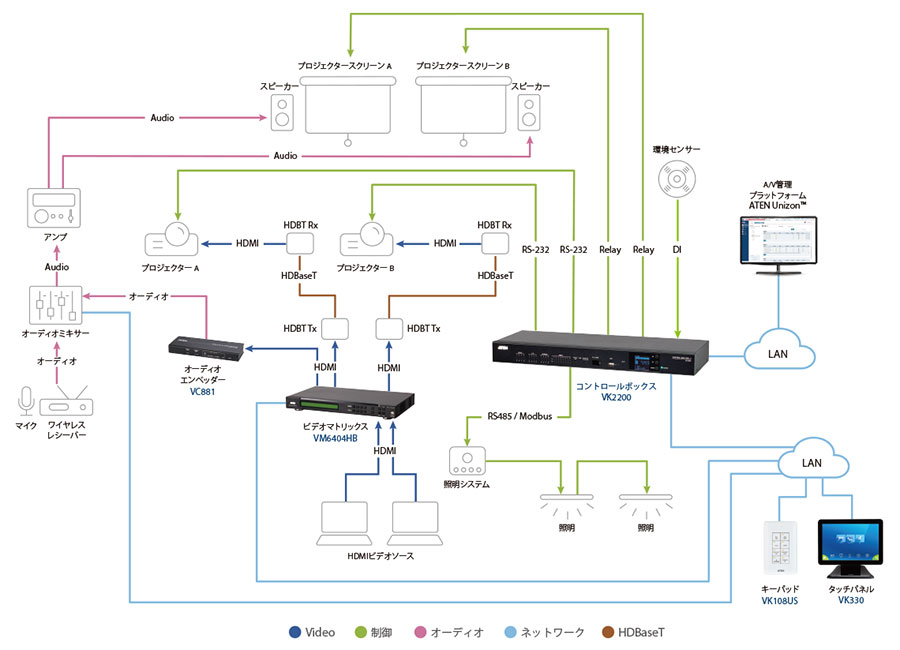

接続図

Reference Solution Diagram

VK2200	イーサネットデュアルLAN IR学習 USBプロファイルアップロードシリアル：8 IR/シリアル：8 リレー：8 メモリ：SDRAM 2GB, フラッシュメモリ 8GB イーサネット接続の最大デバイス数：64 最大接続数 (ビューア&キーパッド)：32 電源：12V, 2A デジタル入出力：8
