VK236
4ポートシリアル拡張ボックス
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ATENコントロールシステムにIR/シリアルポートを6ポート増設可能
- 1台のVK2100コントロールボックスに対して、最大8台接続可能
- 配線の負担を軽減し、任意の場所に設置可能 － VK2100コントロールボックスとはイーサネットを介して接続するため、ネットワーク接続が可能な場所であれば、任意の場所に機器を設置可能
- VK2100コントロールボックスとはIDスイッチでペアリングを行うため、ネットワーク設定が容易
- 電源アダプタまたはPoEからの給電に対応
- USBメモリまたはWebを介したファームウェアアップグレードが可能
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VK236は、ATENコントロールシステムのハードウェアであるVK2100コントロールボックスに搭載したIR/シリアルポート数以上のデバイスを接続したい場合に、ポートを6ポート増設できる拡張ボックスです。本製品はネットワーク接続を介して、VK2100コントロールボックスに接続するため、イーサネット接続が利用可能な場所であれば、どこにでもIR/シリアルデバイスを設置することができます。
| インターフェース | |
| IR/シリアル | IR/単方向通信RS-232Cポート(IR/RS-232Cのどちらかを選択)×6 (2極ターミナルブロックコネクタ×6) －IR：TTLレベル(0～5V) －搬送波周波数：10kHz～455kHz ・シリアル：単方向通信RS-232C ( + - 5V) －ボーレート：300～115200 (デフォルト：9600) －データビット：8 (デフォルト)、7 －ストップビット：1 (デフォルト)、2 －パリティ：無 (デフォルト)、偶数、奇数 |
|---|---|
| イーサネット | ・RJ-45×1 (10/100 Base-T) －対応プロトコル：ICMP、TCP/IP、DHCP、HTTPS、SSH －DHCP対応、30秒以内にIPが割り当てられない場合は下記のデフォルトIP設定を適用 デフォルトIP：192.168.0.60 デフォルトサブネットマスク：255.255.255.0 |
| スイッチ | |
| コントローラID | 16セグメントスイッチ×1 |
| 拡張ボックスID | 8セグメントスイッチ×1 |
| リセットボタン | |
| リセットボタン | ピンホール型スイッチ×1 |
| USB | |
| USB | USBタイプA×1 (ファームウェアアップグレード専用) |
| LED | |
| ステータス | ・IR/シリアル：グリーン×6 ・LAN：グリーン×1 ・VKリンク：グリーン×1 ・USB：×1 ・電源：グリーン×1 |
| デュアル電源 | |
| デュアル電源 | PoEまたは電源アダプタ |
| 電源入力 | |
| 電源アダプタ | 型番：0AD8-0F05-26MG 入力：AC 100～240V 50/60Hz 出力：DC5V 2.6A |
| 電源 | |
| コネクタ | ロック式DC電源ジャック×1 |
| 消費電力 | 電源アダプタ：DC 5V 8W PoE(802.3af、802.3at準拠)：DC 48V 10.5W |
| 動作環境 | |
| 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ |
| 湿度 | 0～80％ RH、結露無きこと |
| ケース | |
| ケース材料 | メタル |
| 重量 | 0.45 kg ( 0.99 lb ) |
| サイズ(W×D×H) | 130×76×42 mm |
| 同梱品 | |
| 同梱品 | 電源アダプタ×1 マウントキット×1 2極ターミナルブロック×6 クイックスタートガイド×1 |

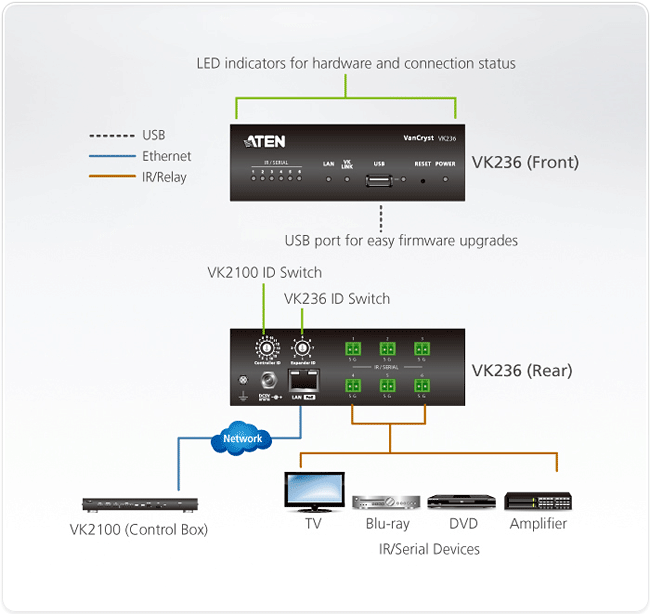

構成図
| VK236 | 6ポートIR/シリアル拡張ボックス |
|---|
