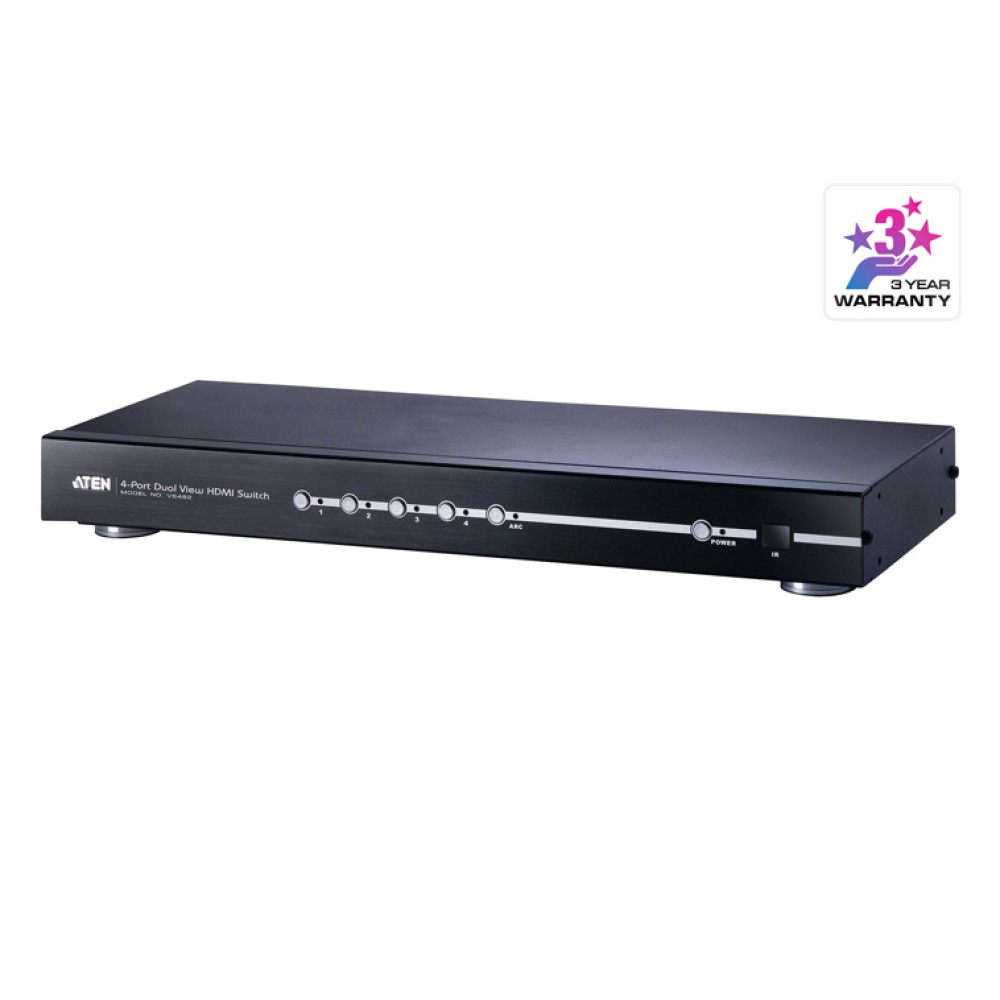

VS482
4入力2分配出力HDMIスイッチャー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- HDMIソースデバイス4台とディスプレイ2台を接続(スプリッター)
- HDCP準拠
- HDMI(3D, Audio Return Channel, Deep Color)
- ARC(Audio Return Channel)機能 - HDMIケーブルをARCポートに接続し、オーディオをソースデバイスからオーディオ/ビデオレシーバーに送信(ポート1のみ)
- OSDでシステム設定や情報表示が可能
- フロントパネルのプッシュボタンやRS-232シリアル制御ポートを使ってHDMI入力ソースを切替
- 異なるEDIDモードで個別に設定を行うEDIDエキスパートテクノロジー
- HDMI入力ソースポート/デバイスを確認して簡単に選択可能
- 解像度 - HDTV解像度 : 480p、720p、1080i、1080p(1920×1080)、最大WUXGA(1920×1200)
- 2ch/5.1ch/7.1ch マルチチャンネルオーディオ対応
- 製品内蔵の双方向対応RS-232シリアルリモートポートでハイエンドシステムの操作を実現
- HDMI入力信号のオーディオをデジタル光/同軸オーディオやステレオオーディオで出力可能
- IRコントロール信号延長 - 増設したリモコン受光部は延長可能
- ラックマウント対応
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VS482は、4台のHDMIソースデバイスから1台を選択し、この信号を2系統に分配出力できる4ポートHDMIスイッチャーです。本製品はHDMIソースデバイスを切り替えて最大2台のHDMIディスプレイに出力することができますので、お使いのホームシアターへ簡単にHDMIデバイスを追加することができます。
VS482は2台の高精細ディスプレイまたはオーディオ/ビデオレシーバー(AVR)を使用するシステムに適用できるよう設計された製品です。本製品はHDMI規格に準拠し、3DコンテンツやARC(Audio Return Channel)機能に対応しています。また、オーディオ/ビデオやシステム設定を管理できるユーザーフレンドリーなOSDメニューを提供しています。
| 機能 | VS482 | |
|---|---|---|
| ビデオ出力数 | 2 | |
| 入力側コネクター | HDMI入力 | HDMIタイプAメス×4 |
| 出力側コネクター | HDMI出力 | HDMIタイプAメス×2 |
| 光オーディオ出力 | Toslink×1 | |
| 同軸オーディオ出力 | RCA×1 | |
| ステレオオーディオ出力 | RCA×2 | |
| RS-232ポート | DB-9ピンメス×1 | |
| 電源ジャック | DC電源ジャック×1 | |
| IR延長ポート | 3.5mmフォーンジャック×1 | |
| スイッチ | ポートスイッチ | プッシュボタン×4 |
| ARC選択 | プッシュボタン×1 | |
| 電源ボタン | プッシュボタン×1 | |
| LED | 選択 | グリーン×4 |
| ARC選択 | ブルー×1 | |
| 電源 | グリーン/オレンジ×1 | |
| IRコントロール | IRレシーバー×1 | |
| 電源仕様(アダプタ) | 型番：0AD8-0605-24EG 入力：AC 100～240V 50～60Hz 出力：DC5.3V / 2.4A |
|
| 解像度 | PC解像度：WUXGA(1,920×1,200) | |
| HDTV解像度：480p、720p、1080i、1080p(1,920×1,080) | ||
| 消費電力 | DC5.3V、6.95W | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80%RH、結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 2.16kg | |
| サイズ(W×D×H) | 437.2×158.6×55.4mm | |
| 同梱品 | IRリモコン×1 電源アダプター×1 ユーザーガイド×1 ラックマウントキット×1 |
|

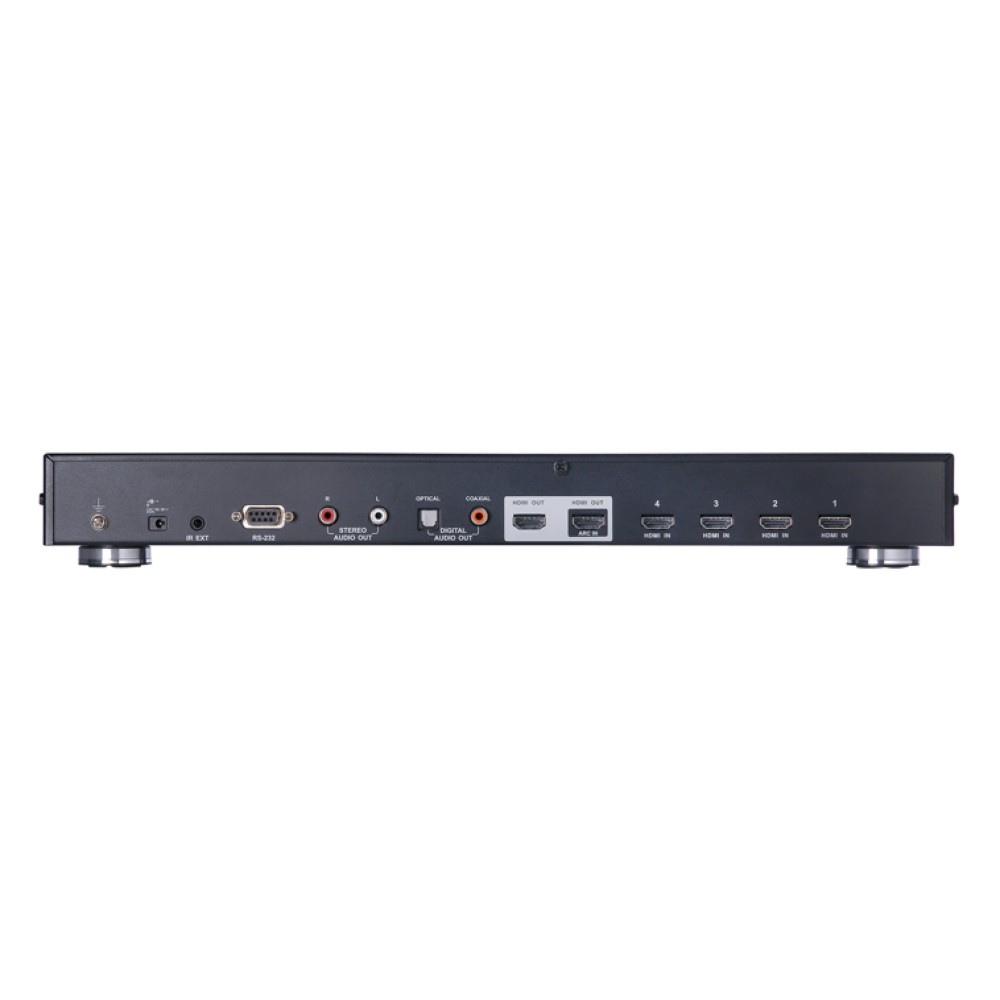

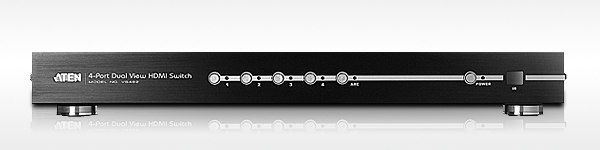

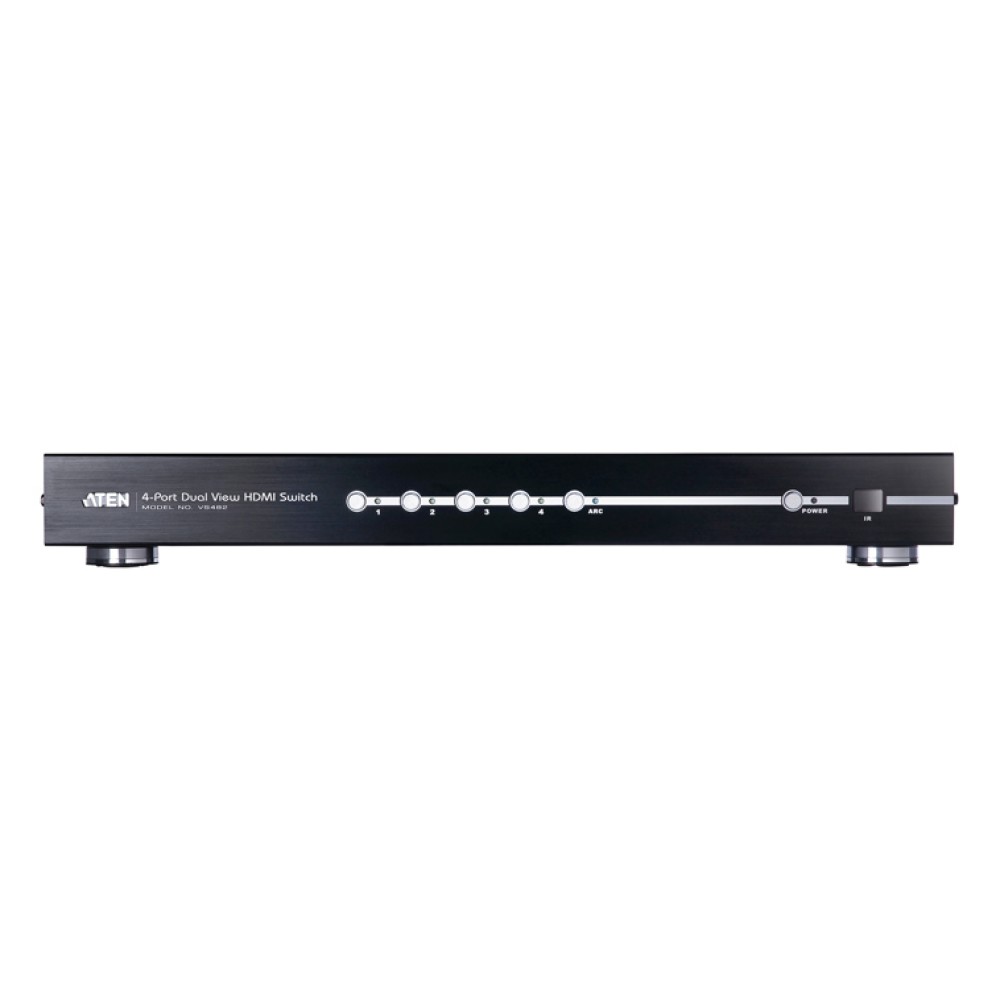

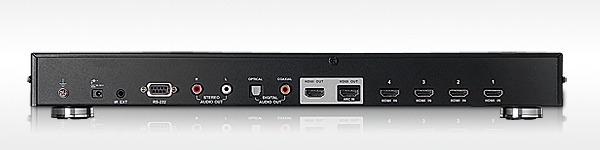

Detail

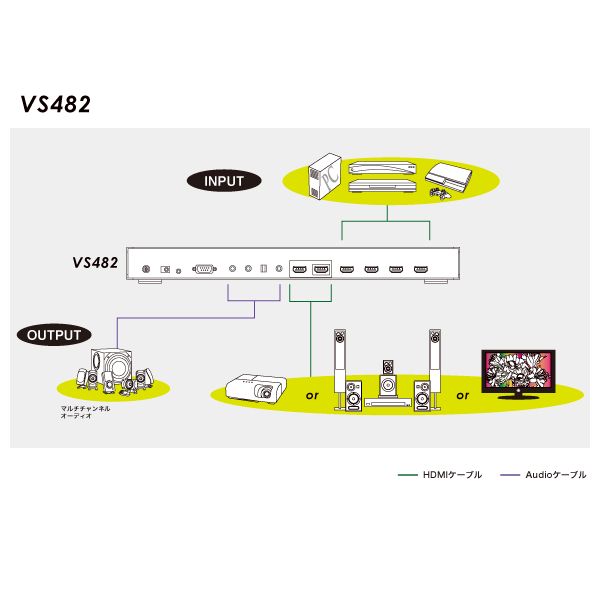

Diagram
| VS482 | 4入力2分配出力HDMIスイッチャー |
|---|
