VM8604

VM1600用4ポートHDBaseT対応出力ボード

主な製品特長


  • 解像度 - 最大1,920×1,200@60Hz
  • HDCP1.4準拠
  • シームレス切替 - フレームバッファーによる継続的なビデオストリーム、リアルタイムな切替、安定した信号送信が可能
  • 異なる解像度のビデオ信号に対応するため、出力ポート毎にスケーラー機能を搭載
  • EDIDエキスパート機能 - 自動/手動で適切なEDIDモードを選択可能
  • EDID設定のカスタマイズが可能
  • ホットプラグ対応 - ボードの入れ替えが容易に
  • オーディオ対応

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

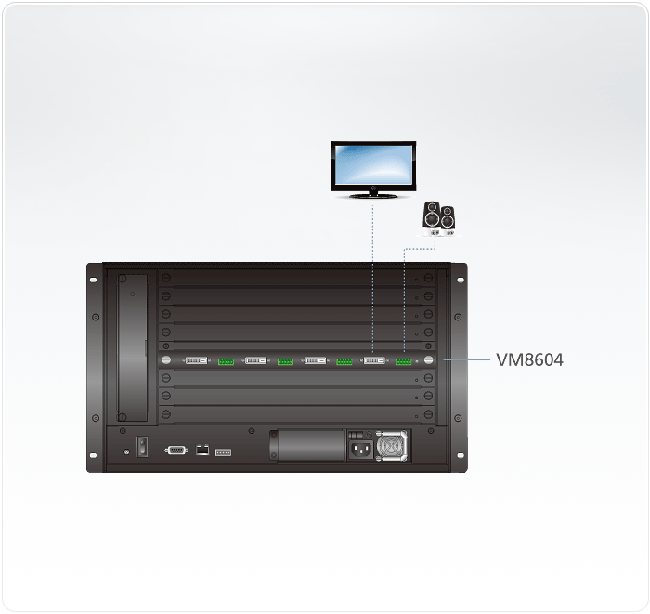

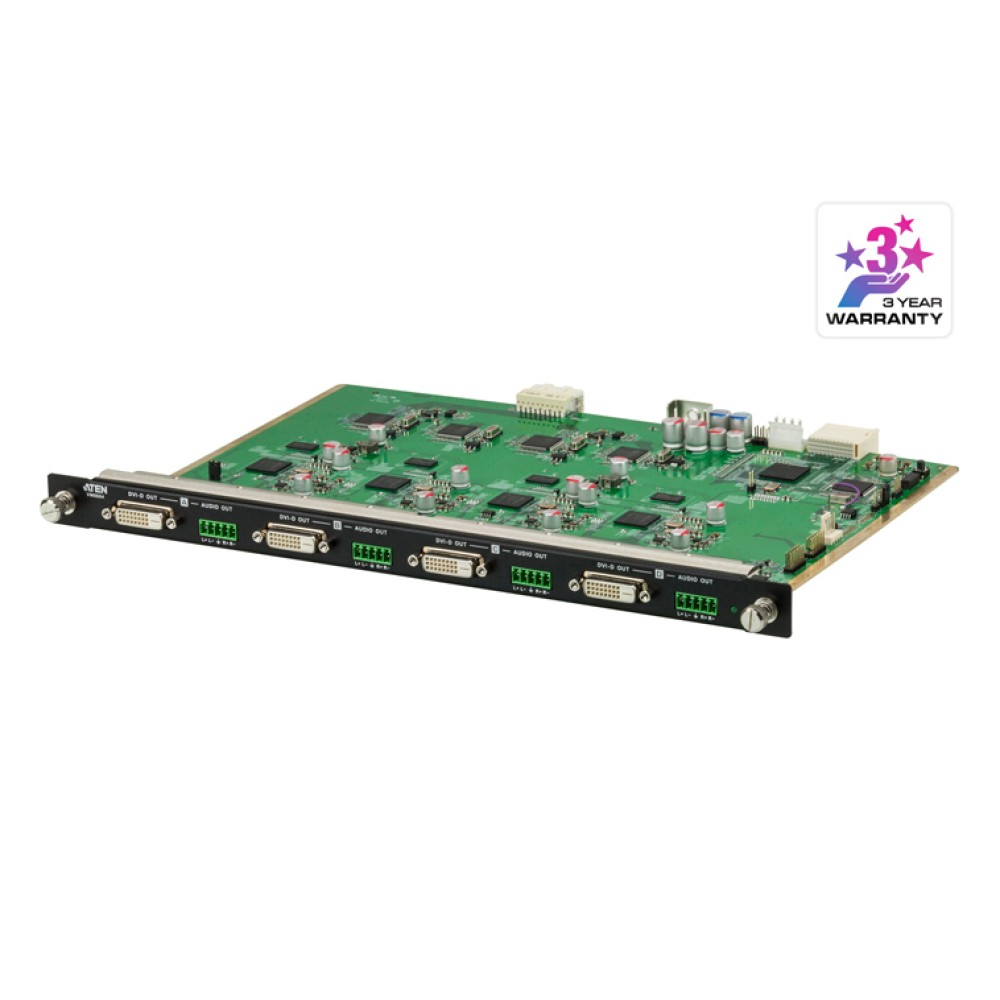

VM8604は、VM1600モジュール式マトリックススイッチャー用の4ポートDVI出力ボードです。本製品はほぼ0秒に近い切替を実現するシームレス切替機能や様々な解像度を処理可能なスケーラー機能、ディスプレイ間のスムーズな切替を実現するEDIDエキスパートテクノロジーを搭載しています。
オーディオに対応、さらに、ボードの入れ替えを容易にするホットプラグにも対応しています。


ディスプレイ接続数
最大 4
ビデオ出力

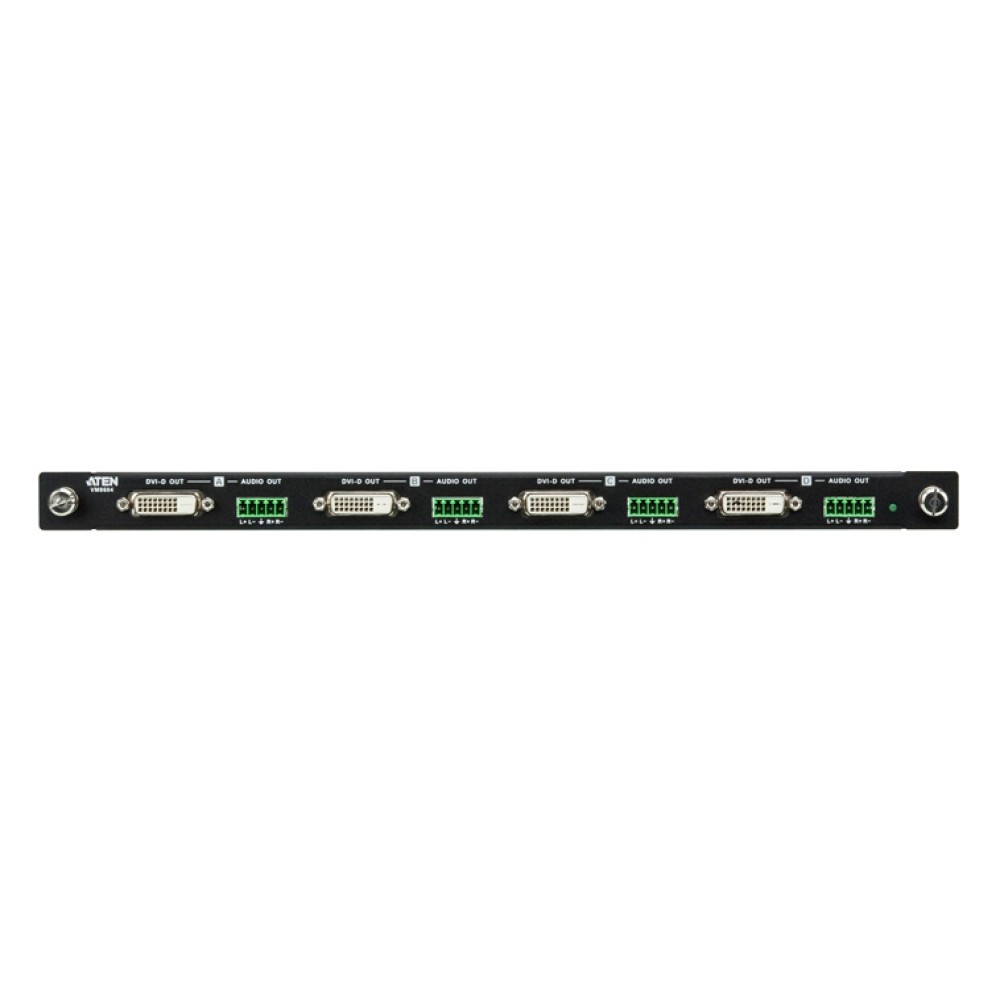

インターフェース DVI-D メス×4
インピーダンス 100 Ω
最大距離 ディスプレイデバイスとの最大距離:5m
ビデオ
最大解像度 1,920×1,200@60Hz
最大データ伝送速度 6.75 Gbps
最大ピクセルクロック 225 MHz
規格準拠 HDCP 1.4
オーディオ
出力 5極着脱式ターミナルブロック×4
オーディオ信号の種類:ステレオ、バランス/アンバランス
電源
消費電力 20.1 W
動作環境
動作温度 0~40℃
保管温度 -20~60℃
湿度 0~80% RH、結露なきこと
ケース
ケース材料 メタル
重量 0.55 kg ( 1.21 lb )
サイズ(W×D×H) 352×238×23 mm
同梱品
同梱品 ターミナルブロック×4
クイックスタートガイド×1
対応製品
対応VanCryst製品 VM1600
注意
注意 オーディオはステレオ、バランス、アンバランスオーディオに対応。
バランスオーディオの最大入出力レベル:0.5Vrms(-6.02dBV@600Ω)
アンバランスオーディオの最大入出力レベル:1Vrms(0dbV@600Ω)


サイズ (単位=mm(inch))


VM8604 VM1600用4ポートDVI出力ボード
