NTI

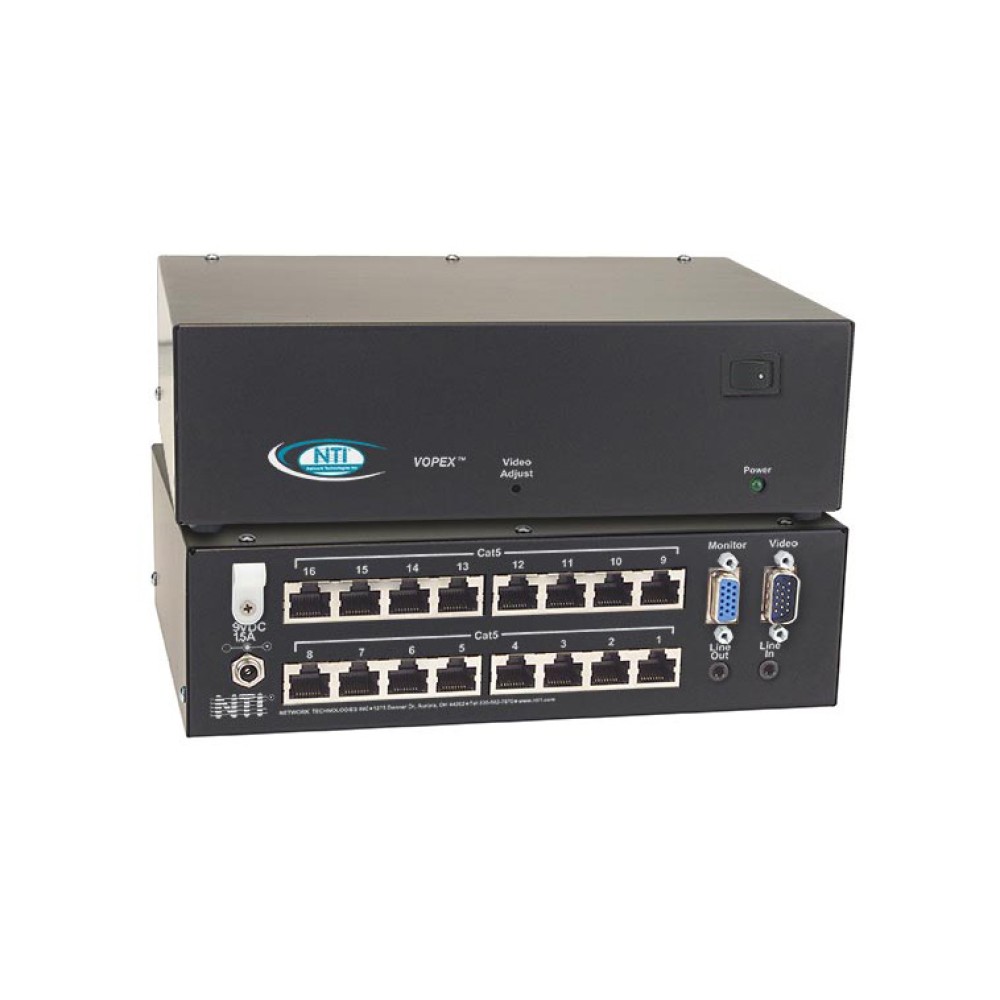

VOPEX-C5V-16

VN-Matrixストリーミングビデオレコーダー

主な製品特長

  • 最大1920×1440の解像度をサポート
  • オプションにて電源内蔵式ステレオスピーカを使用したオーディオ機能をローカルおよび各リモート
    ロケーションにブロードキャスト可能
  • モニタの追加時にリモートユニットを追加するだけで簡単に拡張可能
  • IEC/EN 61000-4-2の静電放電(ESD)耐性要件に適合
  • 耐久性の高いパウダーコート仕上げの高品質、堅牢スチール構造
  • オプションにてラックマウント筐体あり
    ▸ケーブル管理棚付き
  • 電子看板、映画館のロビー、点灯表示、会議場、空港や複数の表示を必要とするアプリケーションに最適

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

VOPEX® VGAビデオスプリッタ/エクステンダは、CAT5/5e/6ケーブルを使用して、1つのコンピュータから高解像度ビデオを182m(600フィート)離れた場所にある16台のリモートモニタに、同時にブロードキャストすることができます。オプションにて、電源内蔵式ステレオスピーカーを使用したオーディオ機能を追加することもできます。

VOPEX® VGAビデオスプリッタ/エクステンダには2つのコンポーネントがあります。1つは、ホストコンピュータに接続し、ローカルモニタへのビデオを供給するVOPEX-C5V-xC VGAブロードキャストユニットです。もう1つは、各リモートモニタで使用するXTENDEX® ST-C5V-R-600リモートユニットです。ユニット間はCAT5/5e/6ケーブルで接続します。

ローカルユニット

ビデオ入力
  • PC、SUN、MACのVGAビデオをサポート
  • HD15ピン オスコネクタ
  • 入力周波数範囲:
    ▸横:15~130kHz Horizontal:
    ▸縦:30~150Hz Vertical:
  • セパレート/コンポジット TTLレベルとシンクオングリーンをサポート
  • 入力インピーダンス:75Ω
  • 最大入力レベル: 1.45p-p
  • ビデオはDCカプリング
ビデオ出力
  • リモートユニットへの接続はRJ45 メスコネクタ
  • ローカルモニタへの接続はHD15ピン メスコネクタ
  • 解像度 1920×1440
  • 出力インピーダンス:75Ω
  • 最大出力レベル:1.45Vp-p
オーディオ(オプション)
  • 3.5mmメス ステレオオーディオジャック
  • 周波数応答:20 Hz ~ 20 kHz, ±1dB
  • 信号対雑音比(SNR):76dBA
  • 合計高調波歪とノイズ(NHD+N):0.017%
  • ステレオクロストーク:-70dB
  • 入力インピーダンス:10kΩ
  • ラインレベル出力;マルチメディアスピーカをサポート
    ▸CD音質のオーディオ出力
  • オーディオの最大I/Oレベル:3.1Vp-p(ラインレベル)
ケーブル
  • 91cm VGAケーブル同梱
  • オーディオオプション付きのユニットには91cmオーディオケーブル同梱
  • 標準RJ45コネクタにて終端したTIA/EIA-568Bへの配線はCAT5, CAT5e
    またはCAT6 UTPストレートケーブルを使用(同梱されません)
電源
  • ACアダプタにて110または220VAC、50または60Hz
    ▸VOPEX-C5V(A)-xC:US、EURO、UK または AUS ACアダプタ同梱
    ▸VOPEX-C5V(A)-16 および VOPEX-C5V(A)-xR
MTBF(平均故障間隔)
製品番号 MTBF(時間)
VOPEX-C5V-4C47,310
VOPEX-C5V-4R461,439
VOPEX-C5V-8C45,086
VOPEX-C5V-8R311,565
VOPEX-C5V-1656,244
VOPEX-C5V-16R113,495
VOPEX-C5VA-4C46,652
VOPEX-C5VA-4R405,709
VOPEX-C5VA-8C44,444
VOPEX-C5VA-8R283,124
VOPEX-C5VA-1649,918
VOPEX-C5VA-1R90,382
環境
  • 動作温度: 0~38℃
  • 保管温度: -30~60℃
  • 相対湿度:17~90%(結露なきこと)
認証
  • CE、RoHS
保証
  • 2年

リモートユニット

ビデオ出力
  • HD15ピン メスコネクタ
  • 最大解像度1920×1440サポート:解像度と距離は下の表を参照ください
    ▸ケーブルの構造によっては、CAT6ケーブルでは画質の悪化が起こる可能性があります
  • 出力インピーダンス:75Ω
  • ビデオ最大出力レベル:1.45Vp-p
  • ビデオのみのユニットでは手動で、ビデオ/オーディオユニットでは自動で、CAT5/5e/6ケーブルの長さによるビデオ品質調整を行います
オーディオ(オプション)
  • 3.5mmステレオオーディオジャック
  • 周波数応答:20Hz~20kHz, ±1dB
  • 信号対雑音比(SNR):76dBA
  • 合計高調波歪とノイズ(NHD+N):0.017%
  • ステレオクロストーク:-70dB
  • ラインレベル出力;マルチメディアスピーカをサポート
    ▸CDクオリティのオーディオ出力
  • 最大出力レベル:3.1 Vp-p(ラインレベル)
電源
  • ACアダプタにて110または220VAC、50または60Hz
  • 電源消費:10W
MTBF(平均故障間隔)
製品番号 MTBF(時間)
ST-C5V-R-60089,155
ST-C5VA-R-60087,915
環境
  • 動作温度: 0~38℃
  • 保管温度: -30~60℃
  • 相対湿度:17~90%(結露なきこと)
認証
  • CE、RoHS
保証
  • 2年

CAT5/CAT5e/CAT6ケーブルの距離と解像度

ケーブル種類 距離(メートル) 最大解像度
CAT5/CAT5e(UTP) 180 1024x768 @ 60 Hz
120 1280x1024 @ 60 Hz
90 1600x1200 @ 60 Hz
30 1920x1440 @ 60 Hz
CAT5/CAT5e (STP)
CAT6 (UTP)
90 1024x768 @ 60 Hz
60 1280x1024 @ 60 Hz
30 1920x1440 @ 60 Hz

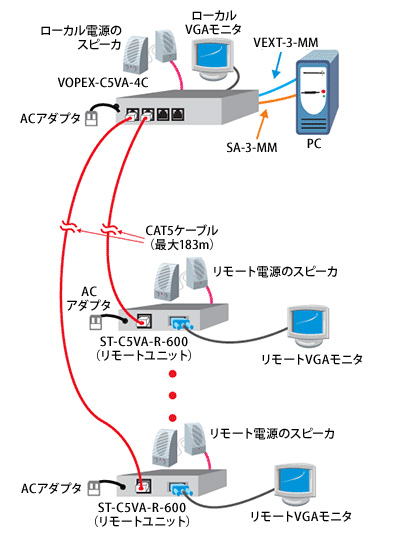

アプリケーション例:4ポートCAT5ケーブル経由 VGAビデオ/オーディオスプリッタ/エクステンダ

詳細

1つのコンピュータから183メートル離れたモニタとスピーカを最大4台駆動 (VOPEX-5CVA-4C使用)

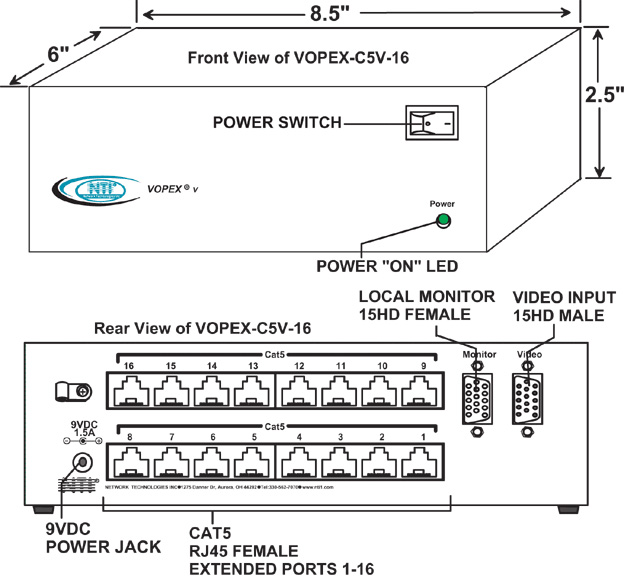

CAT5経由VGA ビデオスプリッタ/エクステンダ (VOPEX-C5V-16)

詳細
VOPEX-C5V-4C VGAビデオ、デスクトップ、4ポート、
VOPEX-C5V-8C VGAビデオ、デスクトップ、8ポート、
VOPEX-C5V-16 VGAビデオ、デスクトップ、16ポート、
VOPEX-C5VA-4C ビデオ+オーディオ、デスクトップ、4ポート、
VOPEX-C5VA-8C ビデオ+オーディオ、デスクトップ、8ポート、
VOPEX-C5VA-16 ビデオ+オーディオ、デスクトップ、16ポート、
VOPEX-C5V-4R VGAビデオ、ラックマウント、4ポート、
VOPEX-C5V-8R VGAビデオ、ラックマウント、8ポート、
VOPEX-C5V-16R VGAビデオ、ラックマウント、16ポート、
VOPEX-C5VA-4R ビデオ+オーディオ、ラックマウント、4ポート、
VOPEX-C5VA-8R ビデオ+オーディオ、ラックマウント、8ポート、
VOPEX-C5VA-16R ビデオ+オーディオ、ラックマウント、16ポート、

CAT5 VGAビデオエクステンダ リモートユニット

ST-C5V-R-600 VGAビデオ
ST-C5VA-R-600 ビデオ+オーディオ

低コスト ツイストペア CAT5 BNCコンポジット ビデオまたはS-ビデオエクステンダ

BALUN-STBNC ストレート
BALUN-STBNC-RA 直角
BALUN-STBNC-C 付属ケーブル使用

RoHS2対応してますか?

NTI


対応しております。
