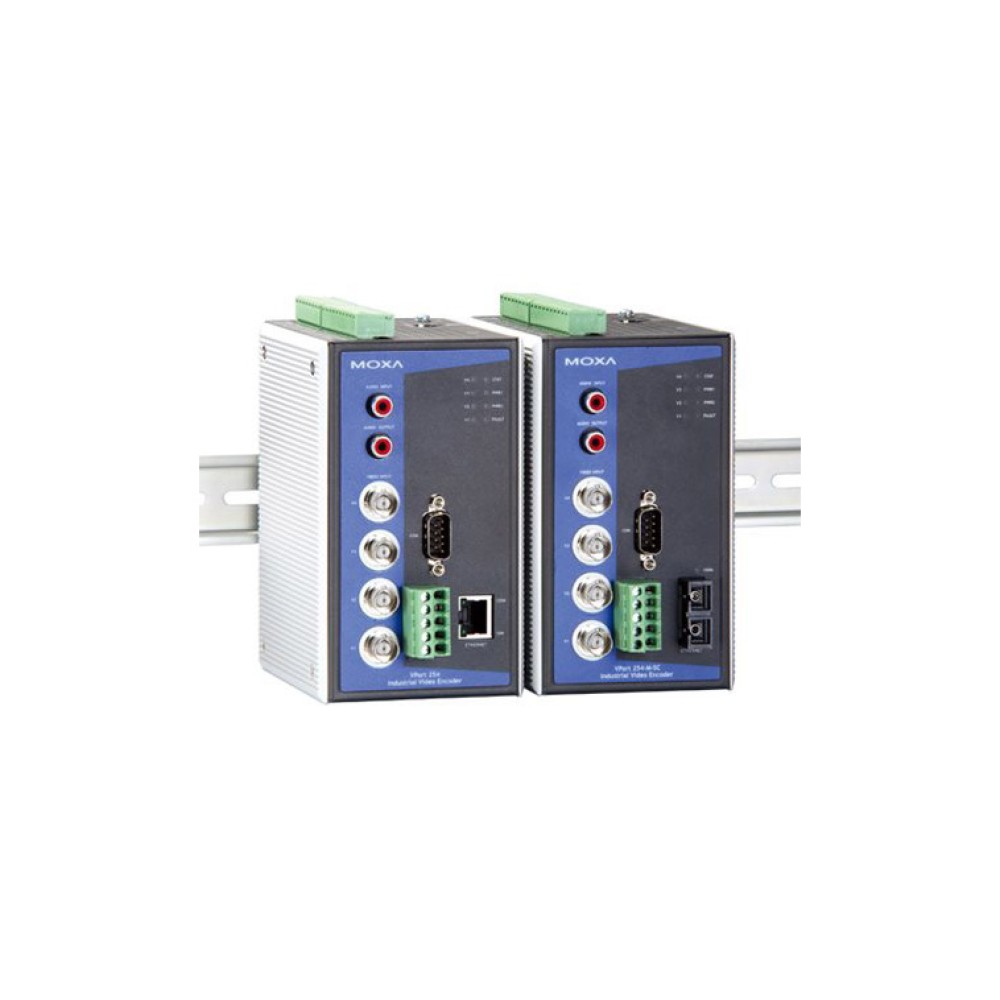

VPort 254-S-SC-T
産業用4チャンネルMJPEG/MPEG4ビデオエンコーダ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
ミッションクリティカルな工業環境のための堅牢なデザイン
- 信頼性のある-40～75℃動作温度環境
- ビルトイン・シングルモードまたはマルチモードファイバーオプティックイーサネットポート(メディアコンバータ必要なし)
- リダンダント12/24 VDC および24 VAC電源入力により高い信頼性の確保
- 防塵対策を施したメタルフォームファクタIP30 プロテクション
- 工業環境に適するDINレールマウント
- 工業環境用UL508認証
効率的なネットワーク送出および統合のための先進的なネットワークプロトコル
- SCADAソフトウェアと容易に通信ができるModbus/TCP
- 容易にインテグレーションができる標準RTSP (Real-Time Streaming Protocol)ビデオストリーミング
- 効率の良いネットワーク伝送のためのマルチキャスト (IGMP)プロトコル
- 容易にネットワークの管理ができるSNMPv1/v2c/v3 MIB-II
- ビデオストリームの優先送信を設定できるQoS (ToS)
- UPnP, DDNS, IPフィルターリングサポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
堅牢なVPort 254は、CIF解像度NTSC : 352×240 ; PAL : 352×288）において最高120FPSを提供する4チャンネル工業用ビデオエンコーダです。またオプショナルのMJPEG4/MJPEGアルゴリズムをサポートしているのでクリティカルな工業用アプリケーションにおける分散監視システムに適しています。更に、VPort 254は、シリアル・イーサネットおよび自動システムを統合するModbus/TCP通信をサポートしています。また、2ウェイオーディオは、中央サイトのシステム管理者とフィールドのエンジニア間のリアルタイム通信を提供しています。
- 工業用デザインによる動作温度 -40～75℃およびファイバーオプティックイーサネットポート
- ビデオストレーム最大120 frames/sec @CIF (352×240)解像度
- SCADAソフトウェアによる容易な通信をサポートするModbus/TCP
- イーサネットを使って外部シリアルデバイスを制御する1 RS-232C/422/485 COMポート
- 無償のVPort SDK PLUSおよび4チャンネルビデオ監視ソフトウェア
| ビデオ | |||||||||||||||||||||||||||||||||||
| ビデオ圧縮 | MJPEG, MPEG 4 (ISO/IEC 14496-2) | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ビデオ入力 | 4 BNCコネクタ(1.0Vpp, 75Ω) | ||||||||||||||||||||||||||||||||||
| NTSC/PAL | 自動検出または手動 | ||||||||||||||||||||||||||||||||||
| ビデオ表示 | イメージサイズおよび品質の調整 | ||||||||||||||||||||||||||||||||||
| ビデオ解像度およびFPS (Frame Per Second) |
|
||||||||||||||||||||||||||||||||||
| オーディオ | |||||||||||||||||||||||||||||||||||
| オーディオ入力 | 1ラインインまたはマイクイン, RCAコネクタ | ||||||||||||||||||||||||||||||||||
| オーディオ出力 | 1ラインアウト, RCAコネクタ | ||||||||||||||||||||||||||||||||||
| ネットワーク | |||||||||||||||||||||||||||||||||||
| プロトコル | TCP, UDP, HTTP, SMTP, FTP, Telnet, NTP, DNS, DHCP, UPnP, RTP, RTSP, ICMP, IGMPv3, QoS (ToS), SNMP (V1/V2c/V3), DDNS, Modbus/TCP | ||||||||||||||||||||||||||||||||||
| イーサネット | 1 10/100BaseT(X)オートネゴシエーション RJ45ポートまたは1 100BaseFXファイバーポート(シングルモード/マルチモード, SCコネクタ) | ||||||||||||||||||||||||||||||||||
| シリアルポート | |||||||||||||||||||||||||||||||||||
| PTZポート | 1 RS-232C/422/485ポート(ターミナルブロックコネクタ), 最大スピード921.6Kbps, 15KV ESDプロテクション | ||||||||||||||||||||||||||||||||||
| コンソールポート | RS-232C RJ45ポート | ||||||||||||||||||||||||||||||||||
| COMポート | 1 RS-232C/422/485ポート(DB9/Fコネクタ), 最大スピード921.6Kbps, 15KV ESDプロテクション | ||||||||||||||||||||||||||||||||||
| GPIO | |||||||||||||||||||||||||||||||||||
| デジタル入力 | 4, max. 8mA "High" +13V±30V "Low" -30V±3V |
||||||||||||||||||||||||||||||||||
| リレー出力 | 2, max. 2VDC @1A | ||||||||||||||||||||||||||||||||||
| 取付方法 | 壁またはパネルマウンティング, DINレールマウント(DK-35Aオプションキット使用) | ||||||||||||||||||||||||||||||||||
| LED表示 | |||||||||||||||||||||||||||||||||||
| STAT | システムの起動に問題がないかどうかを表示 | ||||||||||||||||||||||||||||||||||
| PWR1 | Power 1 | ||||||||||||||||||||||||||||||||||
| PWR2 | Power 2 | ||||||||||||||||||||||||||||||||||
| Fault | システムアラーム、電源障害、ビデオ損失、ネットワーク切断に該当するようにコンフィギュレーション可能 | ||||||||||||||||||||||||||||||||||
| VIDEO | ビデオ入力信号のアクティビティ | ||||||||||||||||||||||||||||||||||
| メカニカル | |||||||||||||||||||||||||||||||||||
| ケース | メタル, IP30プロテクション | ||||||||||||||||||||||||||||||||||
| 重さ | 1100g | ||||||||||||||||||||||||||||||||||
| サイズ | 80.2×135×105mm | ||||||||||||||||||||||||||||||||||
| 取付 | DINレールマウント(オプションキット使用) 壁またはパネルマウンティング | ||||||||||||||||||||||||||||||||||
| 電源 | |||||||||||||||||||||||||||||||||||
| 入力 | 2 12/24VDCまたは24VAC電源入力(リダンダンシ) | ||||||||||||||||||||||||||||||||||
| 消費電力 | 約 10W | ||||||||||||||||||||||||||||||||||
| 環境 | |||||||||||||||||||||||||||||||||||
| 動作温度 | 0 ～ 60℃ | ||||||||||||||||||||||||||||||||||
| 保管温度 | -40 ～ 85℃ | ||||||||||||||||||||||||||||||||||
| 相対湿度 | 5 ～ 95% (結露なきこと) | ||||||||||||||||||||||||||||||||||
| 認証 | |||||||||||||||||||||||||||||||||||
| EMI | FCC Part 15, CISPR (EN55022) class A | ||||||||||||||||||||||||||||||||||
| EMS | EN61000-4-2 (ESD), level 2 EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 EN61000-4-8 EN61000-4-11 |
||||||||||||||||||||||||||||||||||
| 安全 | UL508, EN60950-1 | ||||||||||||||||||||||||||||||||||
| 衝撃 | IEC60068-2-27 | ||||||||||||||||||||||||||||||||||
| 落下 | IEC60068-2-32 | ||||||||||||||||||||||||||||||||||
| 振動 | IEC60068-2-6 | ||||||||||||||||||||||||||||||||||
| MTBF (meantime between failures) |
時間 : 197,767時間 データベース : Telcordia (Bellcore), GB 25℃ |
||||||||||||||||||||||||||||||||||
| 保証 | |||||||||||||||||||||||||||||||||||
| 保証 | 5年 | ||||||||||||||||||||||||||||||||||
| 詳細 | Moxa社 製品保証方針 | ||||||||||||||||||||||||||||||||||
| その他 | |||||||||||||||||||||||||||||||||||
| アラーム機能 | ・感度のチューニングを行いビデオモーションの検知 ・毎日繰り返すタイミングスケジュール ・アラーム前/トリガ/アラーム後のイメージのためのJPEGスナップショップ ・イベントトリガによりemailまたはFTP経由で保存されているイメージの自動送出 ・カスタマイズされたアラームのセッティングのためのHTTPイベントサーバ |
||||||||||||||||||||||||||||||||||
| Pan/Tilt/Zoom | ・RS-232C/422/485からPTZカメラの制御 ・自動PTZカメラモデル検知 ・デバイスおよびプロトコルサポート : Dynacolor DynaDOME, Pelco D-protocol, Pelco P, カスタムカメラ ・PTZドライバアップデート ・PCまたはVPortデコーダに接続されたレガシーのPTZ制御パネルまたはキーボードによるPTZカメラを制御するための透過なPTZカメラ制御 |
||||||||||||||||||||||||||||||||||
| セキュリティ | ・ユーザレベルパスワードプロテクション ・IPアドレスによるフィルタリング |
||||||||||||||||||||||||||||||||||
| 推奨するシステム要求 | ・Pentium 4, 2.4 GHz以上 ・512MBメモリ以上 ・Windows XP/2000 SP2以降 ・Internet Explorer 6.x以降 ・DirectX 9.0c以降 |
||||||||||||||||||||||||||||||||||
| 無料添付ソフトウェア | ・SoftDVR™ Lite : 表示および録画用1～4チャネルＩＰ監視ソフトウェア ・VPort SDK PLUS : サードパーティ開発者のためのカスタマイズするアプリケーションまたはシステムインテグレーションのためのCGIコマンドまたはActive X制御を含むソフトウェア開発キット |
||||||||||||||||||||||||||||||||||
| VPort 254 | 4チャンネルMJPEG/MPEG4 工業用ビデオエンコーダ 1 10/100BaseT(X) ポート, 0～60℃ | /tr>
|---|---|
| VPort 254-M-SC | 4チャンネルMJPEG/MPEG4 工業用ビデオエンコーダ, 1マルチモード100BaseFXポート, SCコネクタ, 0～60℃ |
| VPort 254-S-SC | 4チャンネルMJPEG/MPEG4 工業用ビデオエンコーダ, 1シングルモード100BaseFXポート, SCコネクタ, 0～60℃ |
| VPort 254-T | 4チャンネルMJPEG/MPEG4 工業用ビデオエンコーダ 1 10/100BaseT(X) ポート, -40～75℃ |
| VPort 254-M-SC-T | 4チャンネルMJPEG/MPEG4 工業用ビデオエンコーダ, 1マルチモード100BaseFXポート, SCコネクタ, -40～75 |
| VPort 254-S-SC-T | 4チャンネルMJPEG/MPEG4 工業用ビデオエンコーダ, 1シングルモード100BaseFXポート, SCコネクタ, -40～75℃ |
VPort 254 製品一覧
| VPort 254 | 産業用4チャンネルMJPEG/MPEG4ビデオエンコーダ |
| VPort 254-M-SC | 産業用4チャンネルMJPEG/MPEG4ビデオエンコーダ |
| VPort 254-M-SC-T | 産業用4チャンネルMJPEG/MPEG4ビデオエンコーダ |
| VPort 254-S-SC | 産業用4チャンネルMJPEG/MPEG4ビデオエンコーダ |
| VPort 254-S-SC-T | 産業用4チャンネルMJPEG/MPEG4ビデオエンコーダ |
| VPort 254-T | 産業用4チャンネルMJPEG/MPEG4ビデオエンコーダ |
