VS0110HA

10ポートHDMI分配器 (4K対応)

主な製品特長

1系統のHDMI信号を最大10系統に分配
HDMI(3D、Deep Color、4K)、HDCP 1.4準拠
高品質なビデオ映像 - 最大4K解像度(4096×2160 @ 60Hz、4:2:0)※
ソースからデバイスまでの延長距離 - 最大15m
双方向対応RS-232Cシリアルリモートポートでハイエンドシステムの操作を実現
デバイスの状態はLEDランプで表示
EDIDエキスパート機能(エミュレーション機能) - 自動/手動で適切なEDIDモードを選択可能
プラグアンドプレイ
ラックマウント対応(1U設計)

* ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。

※ 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

最大5年オプション保証対応

3年保証

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

VS0110HAは、1系統のHDMI信号(4K解像度)を10系統に分配するHDMI分配器です。HDMIインターフェースを搭載しているため、DVDプレーヤーやHDMIデバイスなど主要なソースやレシーバに対応可能です。ATEN EDIDテクノロジーを搭載した本製品は、接続デバイスとのEDID通信を連続的に行い、最適な状態でビデオを出力することができます。

また、本製品はHDCPに準拠しており、ホームシアターの他にも、企業、教育現場、商業施設などで、コンテンツを複数のHDMIディスプレイに同時出力するようなシーンに効果的です。

1系統のHDMI信号を最大10系統に分配
HDMI(3D、Deep Color、4K)、HDCP 1.4準拠
高品質なビデオ映像 - 最大4K解像度(4096×2160 @ 60Hz、4:2:0)※
ソースからデバイスまでの延長距離 - 最大15m

※ 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

ビデオ入力
インターフェース	HDMI Type-A メス×1 (Black)
インピーダンス	100 Ω
最大距離	5 m (4K解像度の場合)
ビデオ出力
インターフェース	HDMI Type-A メス×10 (Black)
インピーダンス	100 Ω
最大距離	10 m (4K解像度の場合)
ビデオ
最大データ伝送速度	10.2 Gbps (3.4 Gbps/レーン)
最大ピクセルクロック	340 MHz
規格準拠	HDMI(3D、Deep Color、4K)、HDCP 1.4準拠
最大解像度	最大 4096×2160 / 3840×2160 @ 60Hz (4:2:0)、 4096×2160 / 3840×2160 @ 30Hz (4:4:4)
制御
RS-232C	コネクタ：DB-9ピンメス×1 ボーレート：19200、データビット：8、ストップビット：1、パリティ：無、フローコントロール：無
EDID設定	EDIDスイッチ×1 EDIDモード：デフォルト(1080p) / ポート1 / 自動
コネクタ
電源	DC電源ジャック×1
USBポート	マイクロUSB×1 (ファームウェアアップグレード)
消費電力	DC5V:4.34W:20BTU
LED
入力	1 (Green)
ビデオ出力	10 (Green)
電源	1 (Green)
動作環境
動作温度	0～40℃
保管温度	-20～60℃
湿度	0～80% RH、結露なきこと
ケース
ケース材料	メタル
重量	2.1 kg
サイズ (W×D×H)	437.2×158×44 mm
同梱品	電源アダプタ×1 マウントキット×1 クイックスタートガイド×1

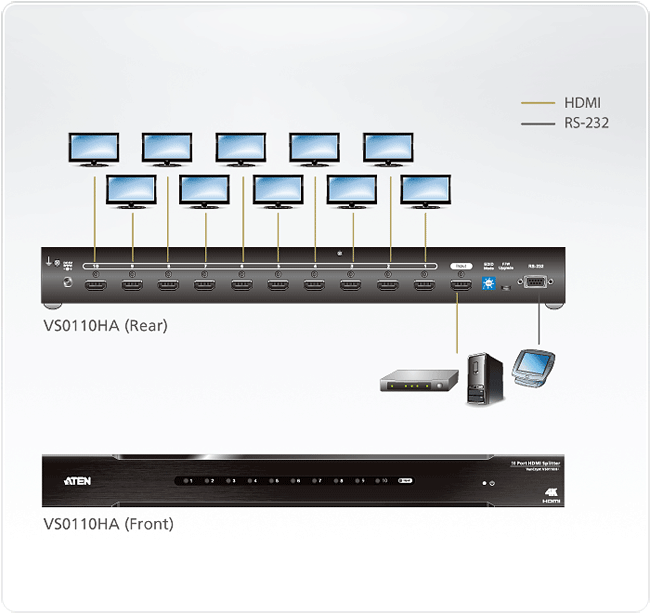

構成図

VS0110HA	10ポートHDMI分配器 (4K対応)
