VS146

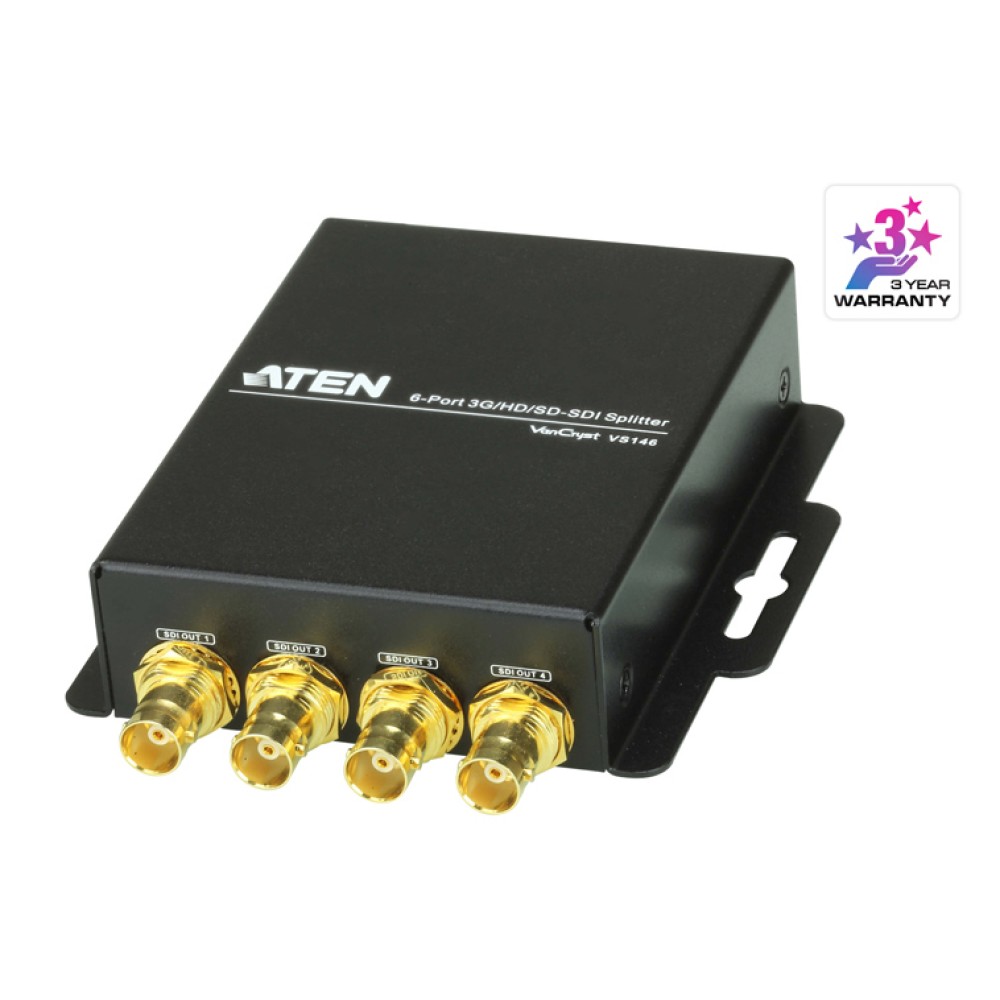

6ポート 3G/HD/SD-SDI分配器
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 1系統の3G/HD/SD-SDI入力信号を6系統に分配出力
- SDI最大延長距離－3G-SDIは90m、HD-SDIは150m、SD-SDIは300m (RG6ケーブル使用時)
- カスケード接続時にはSDI信号をリクロックするため、長距離伝送が可能
- 対応SDIフォーマット
・SD-SDI (SMPTE 259M、最大270Mbps)
・HD-SDI (SMPTE 292M、296M、最大1.485Gbps)
・3G-SDI（SMPTE 424M、425M、レベルA、B、最大2.97Gbps) - ビデオバンド幅－2.97Gbps、2.97/1.001Gbps
- 3G/HD/SD-SDI信号自動検知機能搭載
- LEDインジケータ－電源とSDI信号の状態を表示
- 固定式電源コネクタで、セキュアな通信を実現
- 補助データは全て送信
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

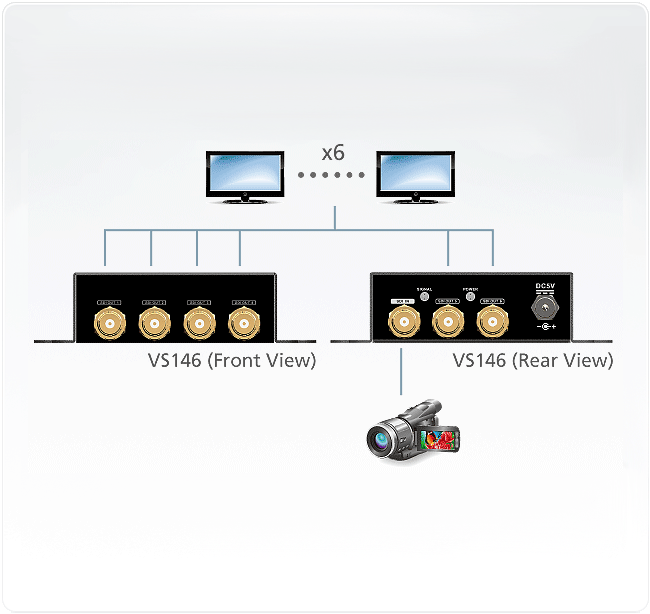

VS146 6ポート3G/HD/SD-SDI分配器は、1系統のSDI入力信号を6系統に分配して、複数のモニタにリアルタイムで表示することができます。自動ケーブルイコライザ機能により、SD-SDI信号を最大300m延長送信できます。VS146は、カスケード接続時にSDI信号をリクロックするため、長距離伝送を実現します。このため、特に、監視カメラシステム、テレビ局、デジタル映画館等、3G/HD/SD-SDI出力ポートを搭載したカメラやその他の映像機器からの出力を6台のSDI対応ディスプレイや映像プロセッサに分配出力する必要がある場合に最適な製品です。
| ディスプレイ接続数 | 6 | ||
|---|---|---|---|

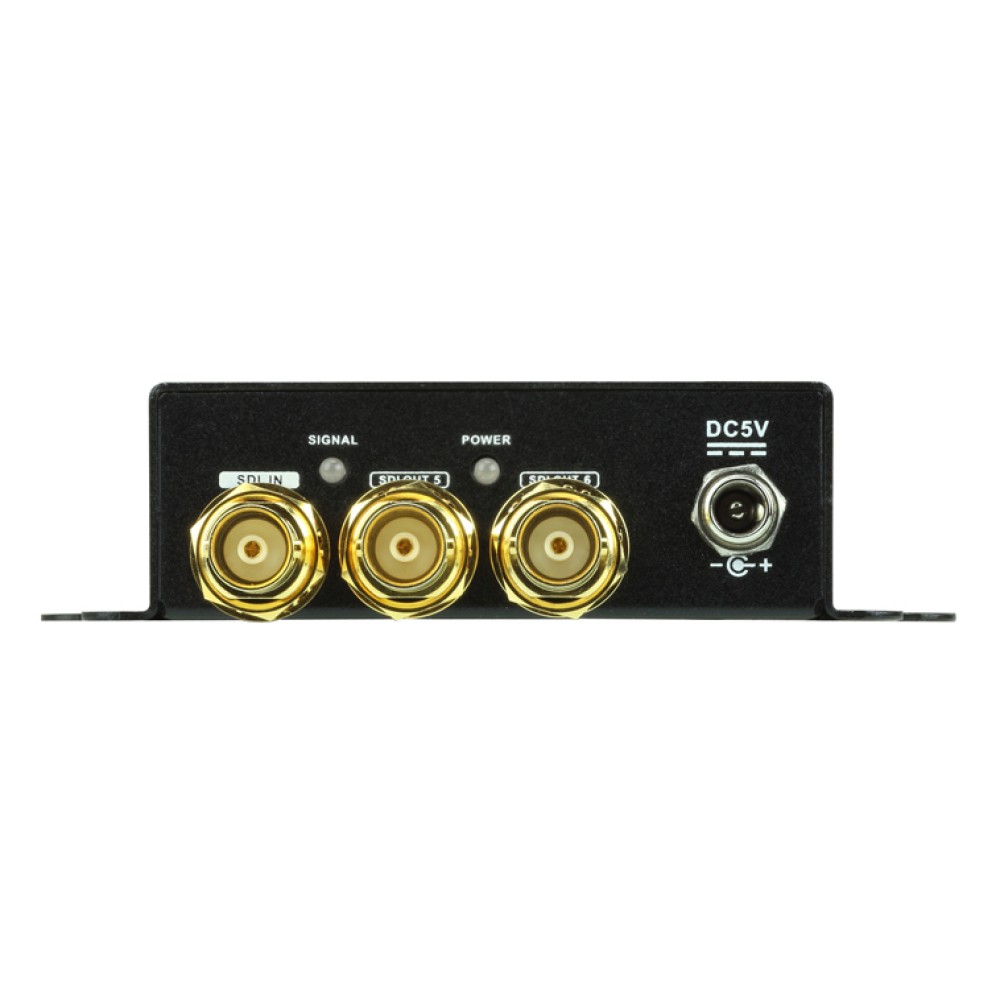

| 入力側コネクタ | SDI入力 | BNC×1 | |

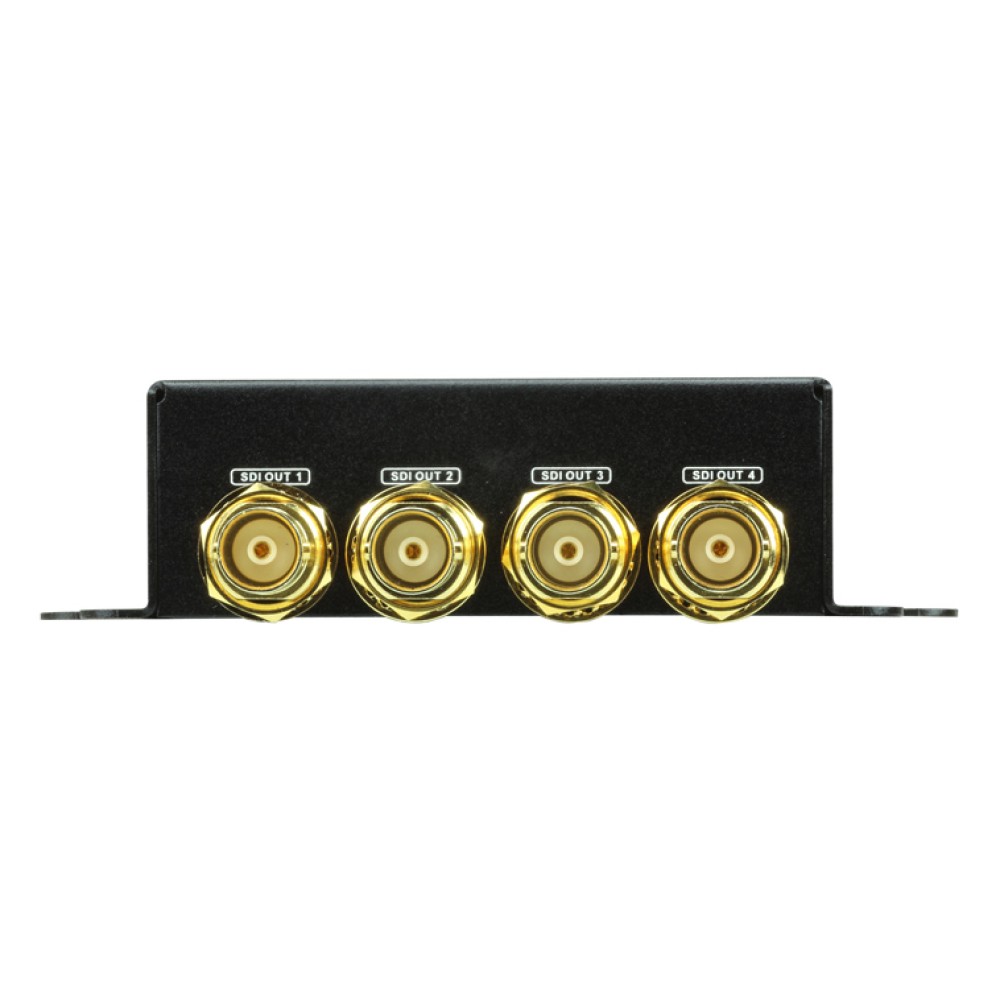

| 出力側コネクタ | SDI出力 | BNC×6 | |
| 電源ジャック | DC電源ジャック×1 | ||
| LED | 電源 | オレンジ×1 | |
| 信号 | SD | オレンジ×1 | |
| 3G/HD | グリーン×1 | ||
| 電源仕様(アダプタ) | 型番：0AD8-0F05-26EG 入力：AC100～240V 50～60Hz 出力：DC5V 2.6A |
||
| 消費電力 | 10W | ||
| 動作環境 | 動作温度 | 0℃～40℃ | |
| 保管温度 | -20℃～60℃ | ||
| 湿度 | 20～90％RH、結露なきこと | ||
| ケース材料 | メタル | ||
| 重量 | 310g | ||
| サイズ(W×D×H) | 80×145×25mm | ||
| 同梱品 | 電源アダプター×1 クイックスタートガイド×1 |
||
| VS146 | 6ポート 3G/HD/SD-SDI分配器 |
|---|
