VS1504T

4ポートビデオ分配器

販売終了

本製品は販売を終了いたしました。

後継製品

* 3オーディオ対応カテゴリ5VGAリピーターVB552およびVE200R(いずれも別売)と併用することによって、最大600m(解像度1,280×1,024の場合)まで延長することが可能です。

3年保証

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

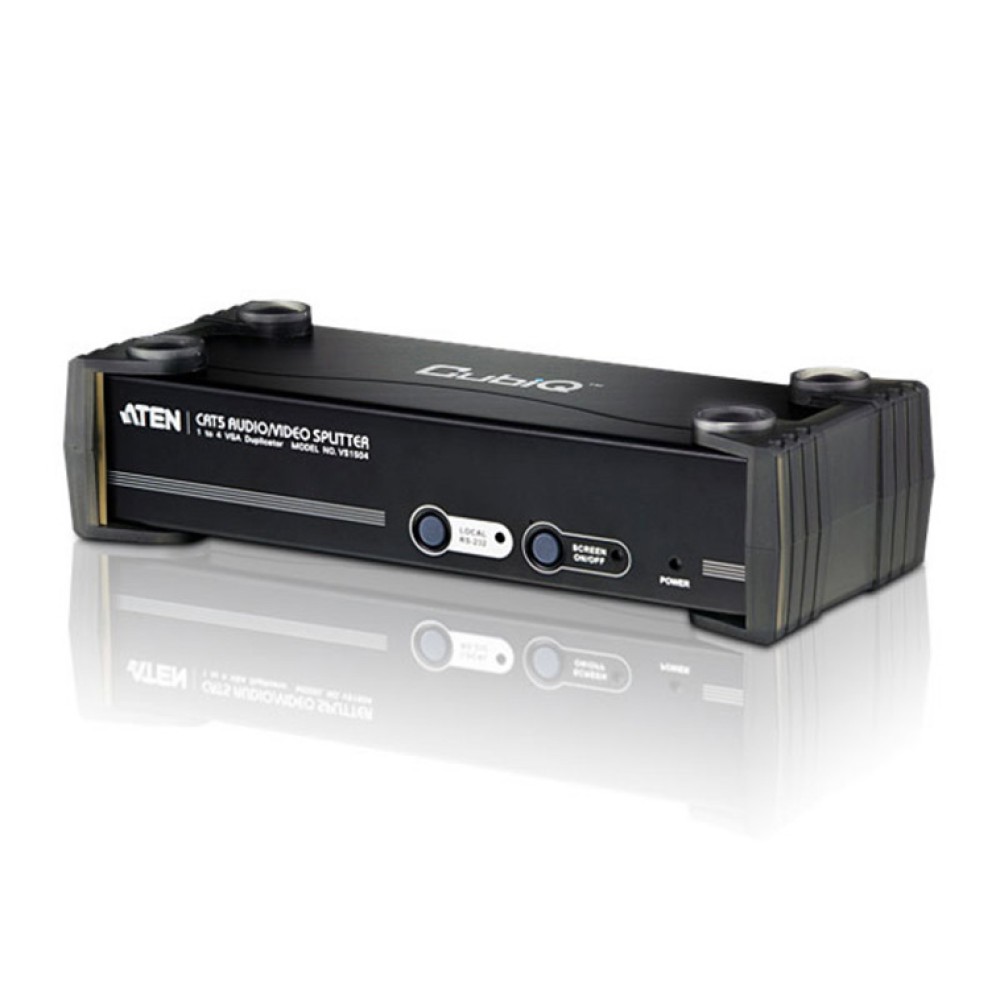

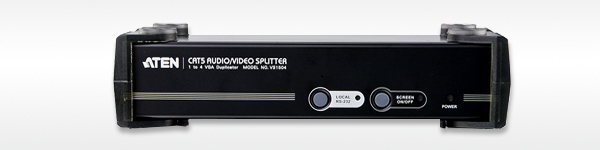

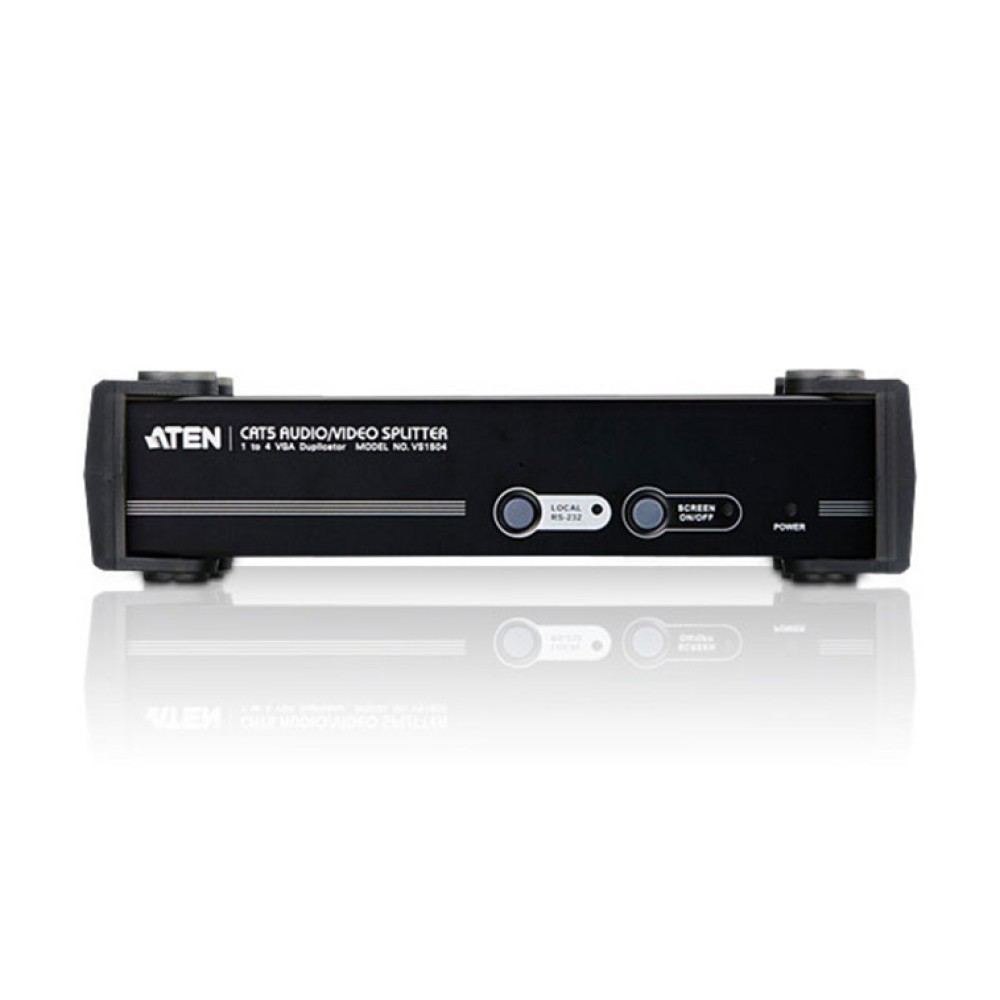

VS1504Tは1系統のビデオ/オーディオ信号を4系統に分配する、スプリッタ(トランスミッタ)です。

VS1504T(トランスミッタ)とVE200R(レシーバ)単体構成で最大200mまでの延長、中間にVB552(リピータ)を併用すると最大で600mまで延長できます。また3段階のカスケード接続に対応しており、出力系統を増やすことも可能です。

ビデオ/オーディオ信号の伝送以外に、タッチパネル等のシリアル信号に対応できるようにRS-232Cポートを搭載していますので、マルチメディアコンテンツを複数系統に分配するのに最適な製品です。

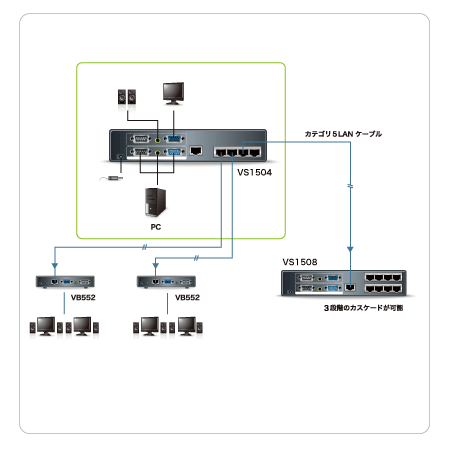

■ 適用例

3オーディオ対応カテゴリ5VGAリピータ VB552 および VE200R (いずれも別売)と併用することによって、最大600m(解像度1,280×1,024の場合)まで延長することが可能です。

※後継機種の対応レシーバはVE170Rとなります。VS1504T/VS1508Tでお使い頂いておりましたVE200Rはご使用になれませんのでご注意ください。

機能		VS1504T
ビデオ出力数	ローカル用	1
ビデオ出力数	リモートユニット/カスケード用	4

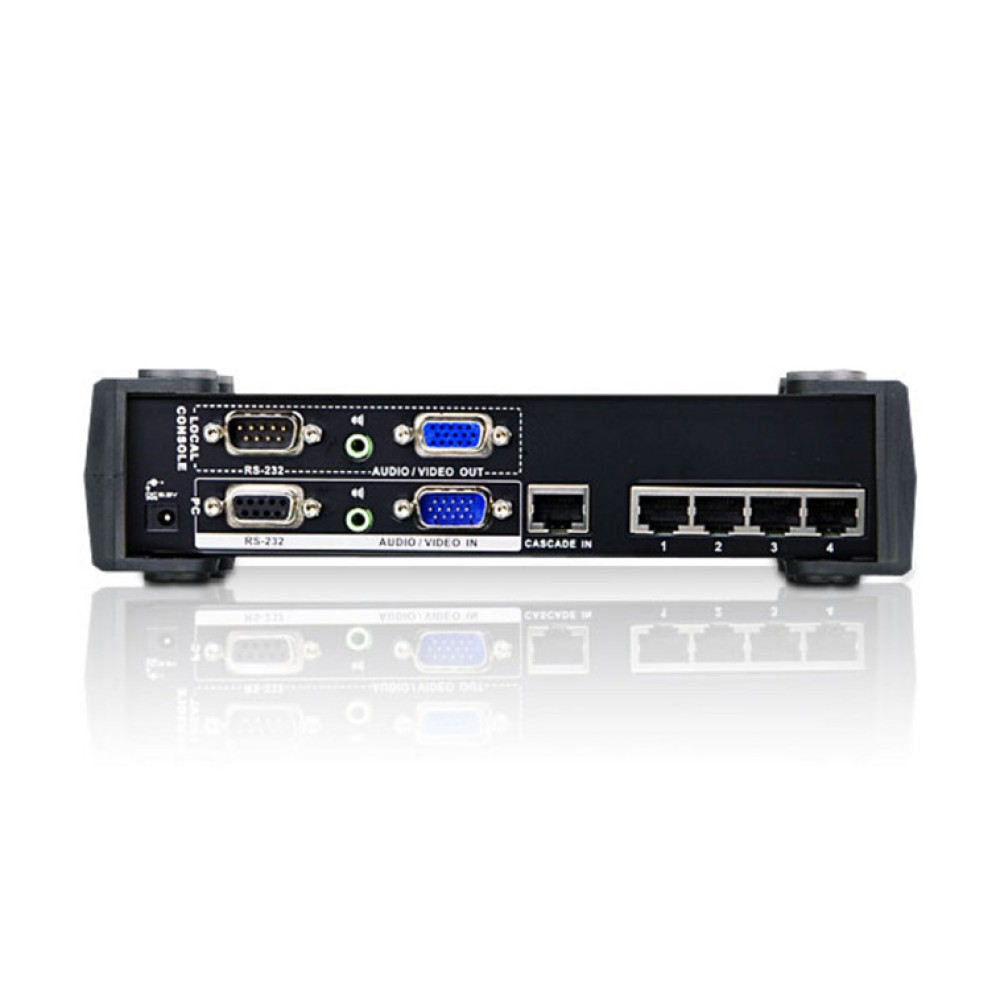

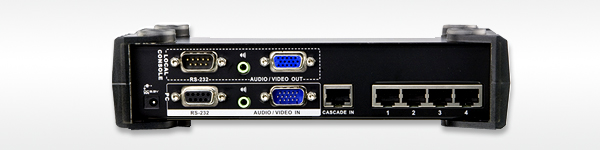

入力側コネクタ	ビデオ入力	D-sub15ピンオス×1
	オーディオ入力	ミニオーディオジャックメス×1
	RS-232	DB9ピンメス(ブラック)×1
出力側コネクタ	ローカル用ビデオ出力	D-sub15ピンメス×1
	ローカル用オーディオ出力	ミニオーディオジャックメス×1
	リモートユニット/カスケード用	RJ-45×4
	RS-232	DB9ピンオス(ブラック)×1
カスケードポート	IN	RJ-45×1
電源ジャック		DC電源ジャック×1
スイッチ	ローカルRS-232ポート	プッシュボタン×1
スイッチ	グループスクリーンON/OFF	プッシュボタン×1
LED	電源	オレンジ×1
	ローカルRS-232ポート	オレンジ×1
	グループスクリーンON/OFF	グリーン×1
電源仕様(アダプタ)		型番 : 0AD8-0605-24EG 入力 : AC100 ～ 240V 50 ～ 60Hz 出力 : AC5V 2.6A
消費電力		DC5.3V、4.7W
VGA解像度		1,920×1,200 @60Hz(30m) 1,600×1,200 @60Hz(150m) 1,280×1,024 @60Hz(200m)
最大延長距離		150m
動作環境	動作温度	0 ～ 50℃
	保管温度	-20 ～ 60℃
	湿度	0 ～ 80%RH、結露なきこと
ケース材料		メタル
重量		750g
サイズ(W×D×H)		210×88×55.5mm
対応ケーブル		《VGAケーブル》 2L-2402A(1.8m) *標準でケーブルは1本付属しています。
同梱品		2L-2402A(1.8m)×1 電源アダプタ×1 ユーザーガイド×1 IRリモコン×1 IRレシーバー×1

VS1504T	4ポートビデオ分配器
