VSM-404
4X4マトリックス・スイッチ
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番

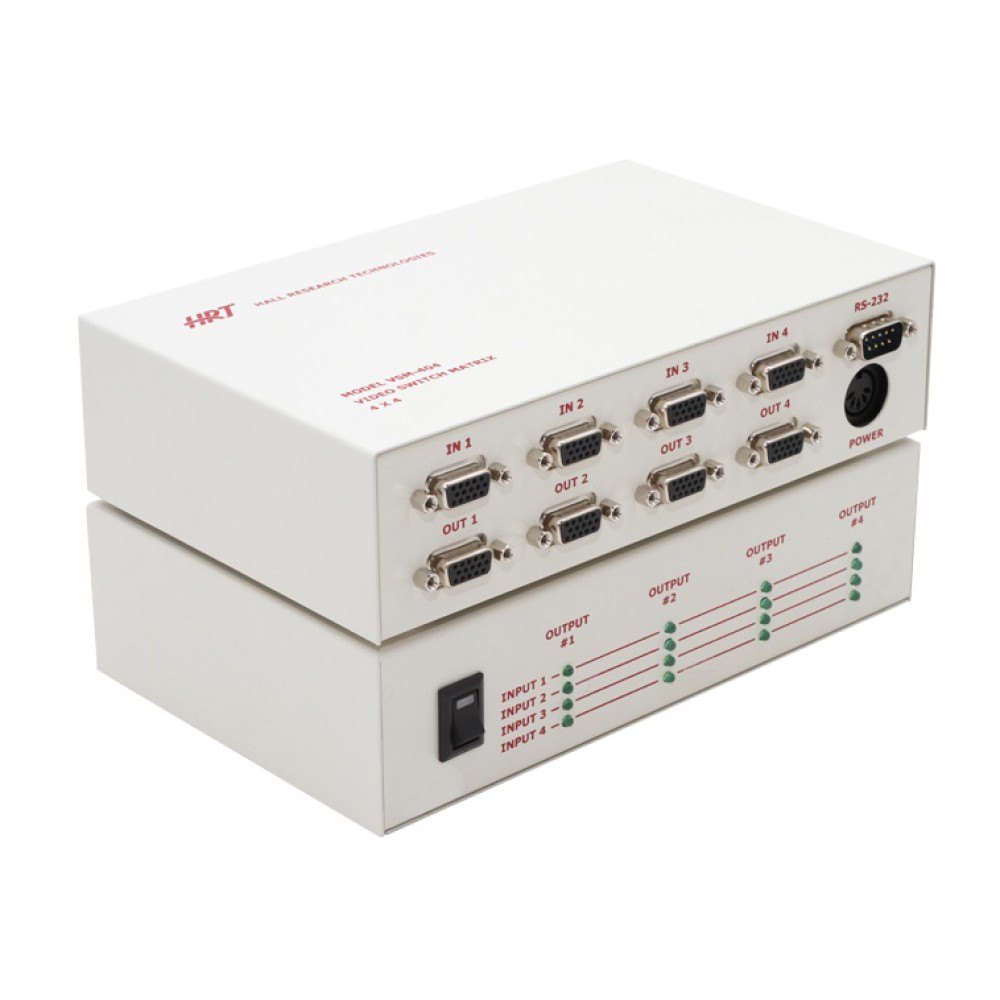

VSM-404は、それぞれ独立したポートをもつ4入力、4出力のマトリックススイッチです。RS-232Cシリアルポートは切換をコントロールすることができます。そのためにシリアルキーパッドが付属しています。
- 付属のキーパッドにより簡単にスイッチングできます
- RS-232Cポートは、シリアルデバスまたはPCを使いフリーソフトウェアMatrixMonから制御できます
- パーフェクトビデオ解像度 : 1600×1200
- 全ての入力のターミネート、出力のバッファリング
- ビデオは45mまでドライブできます
- ユニバーサル電源内蔵
- フロントパネルのLED表示によりビデオ切換状況の把握
- 設計、製造は米国製

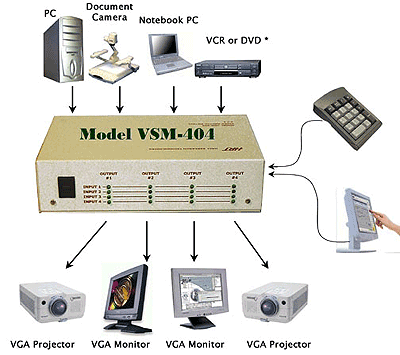

アプリケーション
| 型番 | VSM-404 |
|---|---|
| 規格 | VGA, SVGA, XGA, or XGA-2 video |
| 承認 | CE; FCC Part 15 Subpart B Class A |
| ビデオタイプ | RGBHV(VGA,SVGA,XGA,or XGA-2), RGBS, RGsB("sync on green"), or YPbPr(component) |
| 解像度 | Up to 1600×1280 non-interlaced at up to 85Hz 帯域幅 DC to 265MHz |
| 動作温度 | 0 ～ 50℃ |
| 保管温度 | -40 ～ 85℃ |
| 湿度 | 0 ～ 95%(結露なきこと) |
| ケース | スチール |
| MTBF | 100,000時間(estimate) |
| 入力電源 | 100 ～ 240VAC, 50 ～ 60MHz(autosensing) |
| 出力電源 | +5VDC(1A), +12VDC(0.5A), -12VDC(0.5A) |
| 消費電力 | 最大 5VA(5W) |
| サイズ | L×W×H : 8.3×5.3×2.3inch |
| 重さ | Base unit : 2.2lbs, Keypad : 1lbs, Power Supply : 1.2lbs |
| VSM-404 | 4X4マトリックス・スイッチ |
|---|
