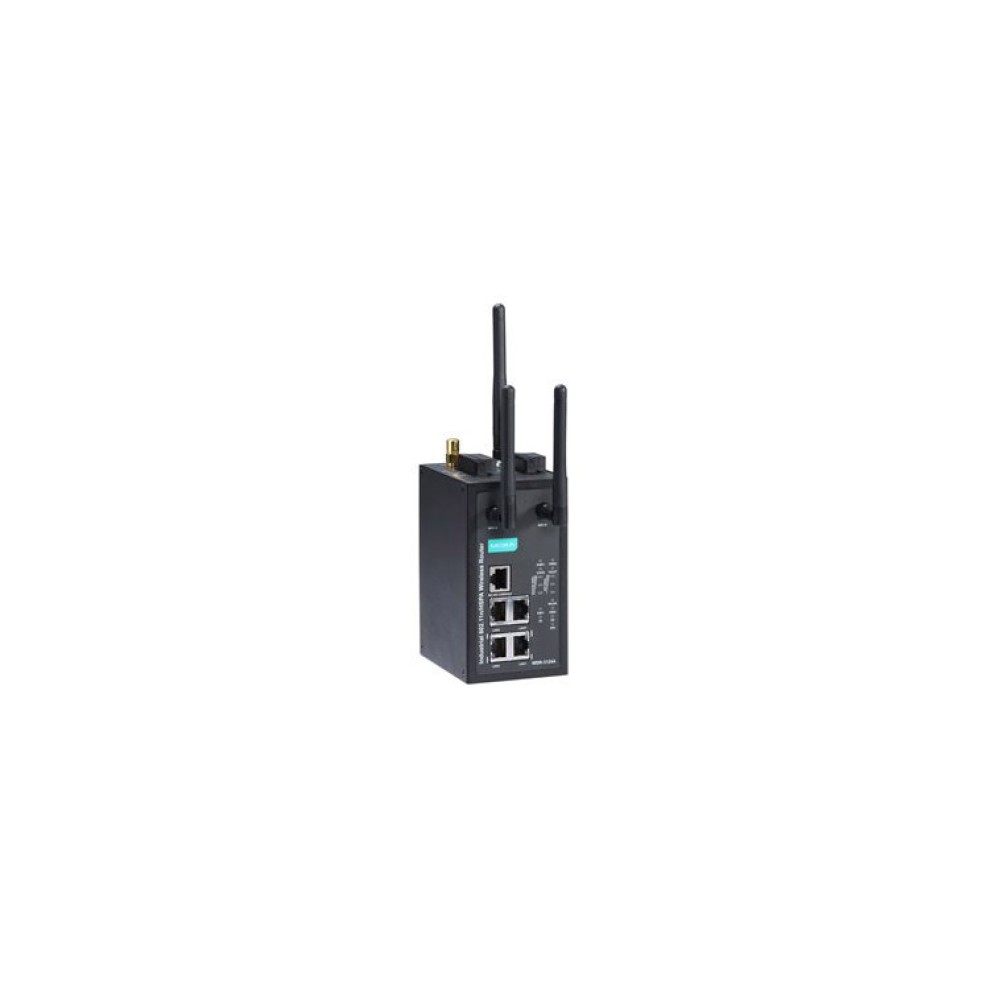

WDR-3124A-EU-T
産業用 802.11n/HSPA ワイヤレスルーター (米国/ヨーロッパ仕様)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- ユニバーサルGSM/GPRS/HSPA 2G/3Gセルラー通信
- 2.4/5GHz 300Mbps Wi-Fi通信
- ハイスピード4ポートイーサネットスイッチ内蔵
- デュアル電源入力と内蔵DI/DOサポートの産業用設計
- デュアルSIM GuaranLinksサポートによるセルラーリンク冗長性
- ノイズや干渉に対する保護を強化したアンテナと電源のアイソレーション設計
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
WDR-3124A 産業用ワイヤレスルーターは、柔軟なワイヤレスネットワークの接続性を提供する802.11nとセルラー技術を合わせ持っています。WDR-3124Aは、内蔵アンテナと絶縁型電源アイソレーションを持ち、過酷な産業環境に対応しています。DINレールマウンティング、ワイド動作温度範囲モデルおよびIP30保護等級ハウジングに収納されており、あらゆる産業用ワイヤレスアプリケーションに便利に使えるだけでなく、信頼性の高いソリューションを提供します。
WLANとセルラー接続性
- 最大300Mbpsのハイスピードワイヤレス接続性
- 無線LAN AP/クライアントルーター オペレーションモードサポート
- GSM/GPRS/HSPA 3G接続性のためのユニバーサルセルラー帯域サポート
効果的なアイソレーションと冗長性設計
- 電源の冗長性を確保するデュアル電源入力
- セルラー接続の冗長性を確保するデュアルSIMサポート
- ノイズ・干渉に対するアンテナのアイソレーション
- 電源ソース絶縁保護のための電源のアイソレーション
| セルラーインターフェース | |
| 規格 | GSM/GPRS/EDGE/UMTS/HSPA |
|---|---|
| 帯域幅オプション | 5バンド UMTS/HSPA 800/850/900/1900/2100 MHz 4バンド GSM/GPRS/EDGE 850/900/1800/1900 MHz |
| HSPAデータレート | ダウンリンク：最大 14.4Mbps アップリンク：最大 5.76Mbps (Category 6,7) |
| GPRSデータレート | ダウンリンク/アップリンク：236kbps (Class 12) |
| ワイヤレスインターフェース | |
| 規格 | IEEE 802.11a/b/g/n ワイヤレスLAN IEEE 802.11i ワイヤレスセキュリティ |
| スペクトラム拡散と変調 (一般) | DSSS with DBPSK、DQPSK、CCK、OFDM with BPSK、QPSK、16QAM、64QAM 802.11b：CCK @ 11/5.5Mbps、DQPSK @ 2Mbps、DBPSK @ 1Mbps 802.11a/g：64QAM @ 54/48Mbps、16QAM @ 36/24Mbps、QPSK @ 18/12Mbps、BPSK @ 9/6Mbps 802.11n：64QAM @ 300Mbps～BPSK @ 6.5Mbps (複数レートサポート) |
| オペレーションチャネル (中心周波数) | WDR-3124A-EU： 2.412～2.472GHz (13チャネル) 5.180～5.240GHz (5チャネル) WDR-3124A-US： 2.412～2.462GHz (11チャネル) 5.745～5.825GHz (5チャネル) |
| セキュリティ | SSID ブロードキャスト 有効/無効 64bit/128bit WEP暗号化、WPA/WPA2 パーソナル/エンタープライズ (IEEE 802.1X/RADIUS、TKIP/AES) |
| 送信レート | 802.11b：1/2/5.5/11 Mbps 802.11a/g：6/9/12/18/24/36/48/54 Mbps 802.11n：6.5～300Mbps (複数レートサポート) |
| TX送信電力 | ■2.4GHz 802.11b： Typ. 23±1.5dBm @ 1Mbps Typ. 20±1.5dBm @ 5Mbps Typ. 19±1.5dBm @ 11Mbps 802.11g： Typ. 20±1.5dBm @ 6～24Mbps Typ. 19±1.5dBm @ 36Mbps Typ. 18±1.5dBm @ 48Mbps Typ. 17±1.5dBm @ 54Mbps 802.11n： Typ. 20dBm (±1.5dBm) Typ. 16dBm (±1.5dBm) ■5GHz 802.11a： Typ. 20±1.5dBm @ 6～24Mbps Typ. 19±1.5dBm @ 36Mbps Typ. 16±1.5dBm @ 48Mbps Typ. 15±1.5dBm @ 54Mbps 802.11n： MCS0、8 @ 20MHz：Typ. 19dBm (±1.5dBm) MCS0、8 @ 40MHz：Typ. 18dBm (±1.5dBm) MCS7、15 @ 20MHz：Typ. 14dBm (±1.5dBm) MCS7、15 @ 40MHz：Typ. 14dBm (±1.5dBm) |
| RX感度 | ■2.4GHz 802.11b： -92dBm @ 1Mbps -90dBm @ 2Mbps -88dBm @ 5.5Mbps -84dBm @ 11Mbps 802.11g： -87dBm @ 6Mbps -86dBm @ 9Mbps -85dBm @ 12Mbps -82dBm @ 18Mbps -80dBm @ 24Mbps -76dBm @ 36Mbps -74dBm @ 48Mbps -72dBm @ 54Mbps 802.11n： -69dBm @ MCS15 20MHz -71dBm @ MCS7 20MHz ■5GHz 802.11a： -87dBm @ 6Mbps -86dBm @ 9Mbps -85dBm @ 12Mbps -82dBm @ 18Mbps -80dBm @ 24Mbps -76dBm @ 36Mbps -74dBm @ 48Mbps -72dBm @ 54Mbps 802.11n： -69dBm @ MCS15 20MHz -68dBm @ MCS15 40MHz -71dBm @ MCS7 20MHz -70dBm @ MCS7 40MHz |
| LANインターフェース | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseTX IEEE 802.3ab 1000BaseT |
| スピード | 10/100/1000Mbps、オートMDI/MDIX |
| インターフェース | |
| セルラーアンテナコネクター | WCDMA用SMA(F)×1 |
| ワイヤレスアンテナコネクター | RP-SMA(F)×2 |
| GNSS | SMA(F)×1、GPS (1575.42 MHz)、GLONASS (1602MHz) |
| イーサネット | 4ポート、10/100/1000Mbps オートネゴシエーションスピード、F/HデュープレックスモードおよびオートMDI/MDI-Xコネクション (RJ45) |
| シリアルコンソールポート | 1ポート、RS-232C (RJ45) |
| アラーム接点 | リレイ出力×1、電流容量 1A @ 24VDC |
| デジタル入力 | 電気的アイソレーション入力×2 +13～+30V：state "1" +3～-30V：state "0" |
| 電源入力 | デュアル入力、12－48VDC |
| LED表示 | PWR1、PWR2、STATUS、FAULT、CELLULAR SIGNAL、Wi-Fi SIGNAL、無線LAN、SIM1、SIM2、2G、3G、GPS |
| アース用ネジ | M5 |
| リセットボタン | 電源リセット/初期化 |
| ソフトウェア | |
| ネットワークプロトコル | ICMP、TCP/IP、UDP、DHCP、Telnet、DNS、SNMP、HTTP、HTTPS、SMTP、SNTP、ARP |
| ルーティング/ファイアウォール | NAT、ポートフォワーディング、IP/MAC/ポートフィルタリング |
| VPN | 最大トンネル数：5 (レスポンダ/イニシエータ) IPSec (DES、3DES、AES、MD5、SHA-1、DH2、DH5)、PSK/X.509/RSA |
| GPS | NMEA |
| その他 | DDNS |
| マネージメントソフトウェア (Moxa 独自) | |
| GuaranLink | 信頼性および永続的なセルラー接続性に必要な4層ハートビート |
| OnCell Central Management | プライベートIPを介した大規模な中央デバイス管理 |
| 検索ユーティリティ | シンプルなデバイス設定と管理 |
| SIMインターフェース | |
| SIM数 | 2 |
| SIMコントロール | 3V |
| メカニカル | |
| ハウジング | アルミ、IP30保護等級 |
| 重量 | 1280g |
| 設置 | DINレール (デフォルト) または ウォールマウント (オプション) |
| サイズ | 67×90.5×124mm |
| 環境 | |
| 動作温度 | 標準モデル：0～55℃ ワイド温度モデル：-30～70℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (30℃、結露なきこと) |
| 電源 | |
| 入力電圧 | 12～48VDC、冗長デュアル入力 |
| コネクター | 4ピン 脱着可能ターミナルブロック |
| 電力消費量 | 9.6W (12V/0.7A～48V/0.2A) |
| 逆極性保護 | 有 |
| 規格および認証 | |
| 安全 | EN 60950-1、UL 60950-1 |
| EMC | FCC Part 15 Subpart B、EN 61000-6-2/-4 |
| 無線 | EN 301 489-1、EN 301 489-7、EN 301 511、EN 301 908、EN 300 328、EN 301 893 |
| 信頼性 | |
| MTBF (mean time between failures) | 382,851時間 |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 ＝ mm)
| WDR-3124A-EU-T | 産業用 802.11n/HSPA ワイヤレスルーター Wi-Fi EU帯域 動作温度：-30～70℃ |
|---|
WDR-3124Aシリーズ 製品一覧
| WDR-3124A-EU | 産業用 802.11n/HSPA ワイヤレスルーター (米国/ヨーロッパ仕様) |
| WDR-3124A-EU-T | 産業用 802.11n/HSPA ワイヤレスルーター (米国/ヨーロッパ仕様) |
| WDR-3124A-US | 産業用 802.11n/HSPA ワイヤレスルーター (米国/ヨーロッパ仕様) |
| WDR-3124A-US-T | 産業用 802.11n/HSPA ワイヤレスルーター (米国/ヨーロッパ仕様) |
