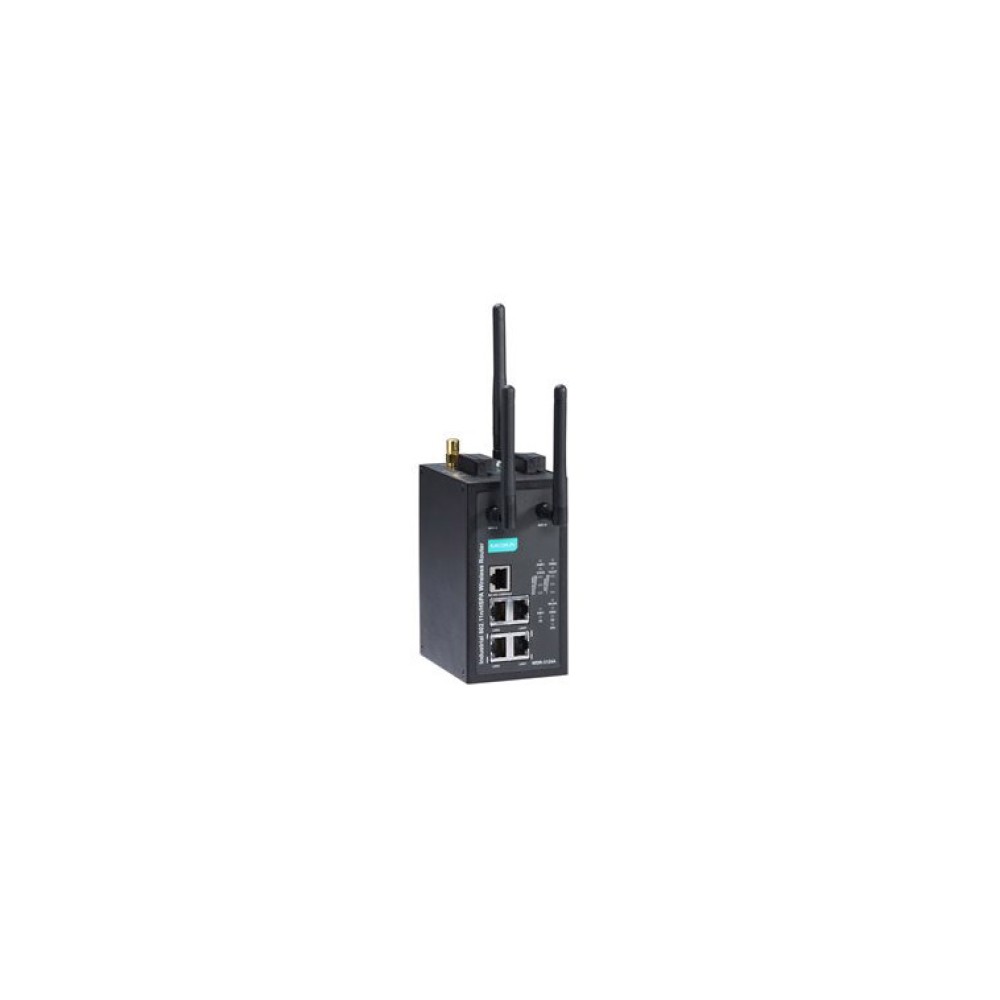

WDR-3124A-US-T
産業用 802.11n/HSPA ワイヤレスルーター(米国/ヨーロッパ仕様)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- ユニバーサルGSM/GPRS/HSPA 2G/3Gセルラー通信
- 2.4/5GHz 300Mbps Wi-Fi通信
- ハイスピード4ポートイーサネットスイッチ内蔵
- デュアル電源入力と内蔵DI/DOサポートの産業用設計
- デュアルSIM GuaranLinksサポートによるセルラーリンク冗長性
- ノイズや干渉に対する保護を強化したアンテナと電源のアイソレーション設計
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
WDR-3124A 産業用ワイヤレスルータは、柔軟なワイヤレスネットワークの接続性を提供する802.11nとセルラー技術を合わせ持っています。WDR-3124Aは、内蔵アンテナと絶縁型電源アイソレーションを持ち、過酷な産業環境に対応しています。DINレールマウンティング、ワイド動作温度範囲モデルおよびIP30保護等級ハウジングに収納されており、あらゆる産業用ワイヤレスアプリケーションに便利に使えるだけでなく、信頼性の高いソリューションを提供します。
WLANとセルラー接続性
- 最大300Mbpsのハイスピードワイヤレス接続性
- 無線LAN AP/クライアントルータ オペレーションモードサポート
- GSM/GPRS/HSPA 3G接続性のためのユニバーサルセルラー帯域サポート
効果的なアイソレーションと冗長性設計
- 電源の冗長性を確保するデュアル電源入力
- セルラー接続の冗長性を確保するデュアルSIMサポート
- ノイズ・干渉に対するアンテナのアイソレーション
- 電源ソース絶縁保護のための電源のアイソレーション
| セルラーインターフェース | |
| 規格 | GSM/GPRS/EDGE/UMTS/HSPA |
|---|---|
| 帯域幅オプション |
|
| HSPAデータレート |
|
| GPRSデータレート | ダウンリンク/アップリンク：236kbps (Class 12) |
| ワイヤレスインターフェース | |
| 規格 | IEEE 802.11a/b/g/n ワイヤレスLAN IEEE 802.11i ワイヤレスセキュリティ |
| スペクトラム拡散と変調(一般) |
|
| オペレーションチャネル (中心周波数) | ■ WDR-3124A-EU: 2.412 ～ 2.472GHz (13チャネル) 5.180 ～ 5.240GHz (5チャネル) ■ WDR-3124A-US： 2.412 ～ 2.462GHz (11チャネル) 5.745 ～ 5.825GHz (5チャネル) |
| セキュリティ |
|
| 送信レート | 802.11b：1/2/5.5/11 Mbps 802.11a/g：6/9/12/18/24/36/48/54 Mbps 802.11n：6.5 ～ 300Mbps (複数レートサポート) |
| TX送信電力 | ■ 2.4GHz ・802.11b： Typ. 23±1.5dBm＠1Mbps Typ. 20±1.5dBm＠5Mbps Typ. 19±1.5dBm＠11Mbps ・802.11g： Typ. 20±1.5dBm＠6 ～ 24Mbps Typ. 19±1.5dBm＠36Mbps Typ. 18±1.5dBm＠48Mbps Typ. 17±1.5dBm＠54Mbps ・802.11n： Typ. 20dBm (±1.5dBm) Typ. 16dBm (±1.5dBm) ■ 5GHz ・802.11a： Typ. 20±1.5dBm＠6 ～ 24Mbps Typ. 19±1.5dBm＠36Mbps Typ. 16±1.5dBm＠48Mbps Typ. 15±1.5dBm＠54Mbps ・802.11n： MCS0、8＠20MHz：Typ. 19dBm (±1.5dBm) MCS0、8＠40MHz：Typ. 18dBm (±1.5dBm) MCS7、15＠20MHz：Typ. 14dBm (±1.5dBm) MCS7、15＠40MHz：Typ. 14dBm (±1.5dBm) |
| RX感度 | ■ 2.4GHz ・802.11b： -92dBm＠1Mbps -90dBm＠2Mbps -88dBm＠5.5Mbps -84dBm＠11Mbps ・802.11g： -87dBm＠6Mbps -86dBm＠9Mbps -85dBm＠12Mbps -82dBm＠18Mbps -80dBm＠24Mbps -76dBm＠36Mbps -74dBm＠48Mbps -72dBm＠54Mbps ・802.11n： -69dBm＠MCS15 20MHz -71dBm＠MCS7 20MHz ■ 5GHz ・802.11a： -87dBm＠6Mbps -86dBm＠9Mbps -85dBm＠12Mbps -82dBm＠18Mbps -80dBm＠24Mbps -76dBm＠36Mbps -74dBm＠48Mbps -72dBm＠54Mbps ・802.11n： -69dBm＠MCS15 20MHz -68dBm＠MCS15 40MHz -71dBm＠MCS7 20MHz -70dBm＠MCS7 40MHz |
| LANインターフェース | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseTX IEEE 802.3ab 1000BaseT |
| スピード | 10/100/1000Mbps、オートMDI/MDIX |
| インターフェース | |
| セルラーアンテナコネクタ | WCDMA用SMA(F)×1 |
| ワイヤレスアンテナコネクタ | RP-SMA(F)×2 |
| GNSS | SMA(F)×1、GPS (1575.42 MHz)、GLONASS (1602MHz) |
| イーサネット | 4ポート、10/100/1000Mbps オートネゴシエーションスピード、 F/HデュープレックスモードおよびオートMDI/MDI-Xコネクション (RJ45) |
| シリアルコンソールポート | 1ポート、RS-232C (RJ45) |
| アラーム接点 | リレイ出力×1、電流容量 1A＠24VDC |
| デジタル入力 | 電気的アイソレーション入力×2 ＋13 ～ ＋30V ：state "1" ＋3 ～ -30V ：state "0" |
| 電源入力 | デュアル入力、12－48VDC |
| LED表示 | PWR1、PWR2、STATUS、FAULT、CELLULAR SIGNAL、Wi-Fi SIGNAL、 無線LAN、SIM1、SIM2、2G、3G、GPS |
| アース用ネジ | M5 |
| リセットボタン | 電源リセット/初期化 |
| ソフトウェア | |
| ネットワークプロトコル | ICMP、TCP/IP、UDP、DHCP、Telnet、DNS、SNMP、HTTP、HTTPS、 SMTP、SNTP、ARP |
| ルーティング/ファイアウォール | NAT、ポートフォワーディング、IP/MAC/ポートフィルタリング |
| VPN |
|
| GPS | NMEA |
| その他 | DDNS |
| マネージメントソフトウェア (Moxa 独自) | |
| GuaranLink | 信頼性および永続的なセルラー接続性に必要な4層ハートビート |
| OnCell Central Management | プライベートIPを介した大規模な中央デバイス管理 |
| 検索ユーティリティ | シンプルなデバイス設定と管理 |
| SIMインターフェース | |
| SIM数 | 2 |
| SIMコントロール | 3V |
| メカニカル | |
| ハウジング | アルミ、IP30保護等級 |
| 重量 | 1280g |
| 設置 | DINレール (デフォルト) または ウォールマウント(オプション) |
| サイズ | 67×90.5×124 mm |
| 環境 | |
| 動作温度 | 標準モデル： 0 ～ 55℃ ワイド温度モデル：-30 ～ 70℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95％ (30℃、結露なきこと) |
| 電源 | |
| 入力電圧 | 12 ～ 48 VDC、冗長デュアル入力 |
| コネクタ | 4ピン 脱着可能ターミナルブロック |
| 電力消費量 | 9.6W (12V/0.7A ～ 48V/0.2A) |
| 逆極性保護 | 有 |
| 規格および認証 | |
| 安全 | EN 60950-1、UL 60950-1 |
| EMC | FCC Part 15 Subpart B EN 61000-6-2/-4 |
| 無線 | EN 301 489-1、EN 301 489-7、EN 301 511、EN 301 908、 EN 300 328、EN 301 893 |
| 信頼性 | |
| MTBF (mean time between failures) | 382,851時間 |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 ＝ mm)
| WDR-3124A-US | 産業用 802.11n/HSPA ワイヤレスルータ, Wi-Fi US帯域, 動作温度0～55℃ |
|---|---|
| WDR-3124A-US-T | 産業用 802.11n/HSPA ワイヤレスルータ, Wi-Fi US帯域, 動作温度-30～70℃ |
| WDR-3124A-EU | 産業用 802.11n/HSPA ワイヤレスルータ, Wi-Fi EU帯域, 動作温度0～55℃ |
| WDR-3124A-EU-T | 産業用 802.11n/HSPA ワイヤレスルータ, Wi-Fi EU帯域, 動作温度-30～70℃ |
WDR-3124Aシリーズ 製品一覧
| WDR-3124A-EU | 産業用 802.11n/HSPA ワイヤレスルーター(米国/ヨーロッパ仕様) |
| WDR-3124A-EU-T | 産業用 802.11n/HSPA ワイヤレスルーター(米国/ヨーロッパ仕様) |
| WDR-3124A-US | 産業用 802.11n/HSPA ワイヤレスルーター(米国/ヨーロッパ仕様) |
| WDR-3124A-US-T | 産業用 802.11n/HSPA ワイヤレスルーター(米国/ヨーロッパ仕様) |
