CCG-1520-T
産業用プライベート5Gセルラーゲートウェイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Qualcomm® Snapdragon™ X55
- 産業グレードのFCC/UL/NCC/JET/Telec認証を取得した5G対応メディアコンバーター
- デュアルSIMスロット
- オートセンシング10/100/1000 Mbpsイーサネットポート×2
- RS-232/422/485シリアルポート×1
- LEDによる容易な設置およびメンテナンス
- -40～70℃の広い動作温度設計
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
CCG-1500シリーズは、メディアコンバーターとプロトコルコンバーターの両方として設計されています。メディアコンバーターには5G - イーサネット、5G - シリアルポートがあり、プライベートネットワークだけでなくパブリックネットワークにも使用できます。プロトコルコンバーターは主にModbus TCP/RTU変換用です。5GインターフェースはModbus TCPを使用でき、シリアルインターフェースはModbus RTUを処理できます。
CCG-1500は、Qualcomm® Snapdragon™ X55 Cortex-A7プロセッサを中心に構築されており、メディア変換シナリオでの使用に最適化されているほか、さまざまな産業用ソリューションにも広く適用できます。柔軟なインターフェースオプションを備えた、この小型の組み込み型コンバーターは、現場でのデータ処理のための信頼性の高いセキュアなゲートウェイであると同時に、大規模展開のための有用な通信プラットフォームでもあります。
広い温度範囲で使用できる5G対応モデルもあります。すべてのユニットは試験室で徹底的にテストされ、5G対応コンピューティングプラットフォームが広温度アプリケーションに適していることを保証します。
| メディアコンバーターインターフェース | |
| イーサネットポート | 自動検知10/100/1000 Mbpsポート（RJ45コネクター）×2 |
|---|---|
| シリアルポート | RS-232/422/485ポート×1（5ピン ターミナルブロック） |
| セルラーアンテナコネクター（GPS付） | CCG-1510モデル：SMA×6 CCG-1520モデル：SMA×4 |
| SIMフォーマット | Nano |
| SIM数 | 2 |
| イーサネットインターフェース | |
| 10/100/1000BaseT（X）ポート（RJ45コネクター） | 2 |
| 規格 | IEEE 802.3 for 10BaseT IEEE 802.3ab for 1000BaseT (X) IEEE 802.3u for 100BaseT (X) |
| 磁気絶縁保護 | 1.5 kV（ビルトイン） |
| シリアルインターフェース | |
| コンソールポート | 4ピンヘッダー - DB9コンソールポート×1 |
| データビット | 5, 6, 7, 8 |
| パリティ | None, Even, Odd, Space, Mark |
| ストップビット | 1, 1.5, 2 |
| ボーレート | 9600 ～ 115200 bps |
| シリアル信号 | |
| RS-232 | TxD, RxD, RTS, CTS, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| セルラーインターフェース | |
| セルラー規格 | 5G R15 |
| 対応周波数 | CCG-1510-TW-T： NR：N1 / N3 / N28 / N41 / N78 LTE：B1 / B3 / B7 / B8 / B28 / B38 CCG-1510-US-T： NR：N48 CCG-1520-T： NR：N79 |
| LEDインジケーター | |
| システム | 電源×1 SIMカードインジケーター×1 5G / LTEインジケーター×1 |
| 無線信号強度 | セルラー×3 |
| 電源パラメーター | |
| 入力電圧 | 9 ～ 24 VDC |
| 消費電力 | 平均：8 W ピーク：11 W |
| 入力電流 | 9 ～ 24 VDC @ 1.33 ～ 0.5 A（最小） |
| 電源コネクター | ターミナルブロック |
| 物理的特性 | |
| 寸法 | 100 × 125 × 35.2 mm |
| ハウジング | メタル SECC |
| 取り付け方法 | DINレールマウント ウォールマウント（オプショナルキット） |
| IP等級 | IP30 ゴム製のSIMカバーとコンソールポートカバーは必ず取り付けてください。CCG-1520-Tの場合は、SMA保護カバーも取り付ける必要があります。 |
| 重さ | 750 g |
| 動作環境 | |
| 動作温度 | -5℃以下 および 55℃以上でセルラー性能が低下 -40 ～ 70℃ |
| 保管温度（パッケージ含む） | -20 ～ 70℃ |
| 湿度 | 5 ～ 95％（結露なきこと） |
| MTBF | |
| 時間 | 1,036,724 時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
外観図
CCG-1510 前面

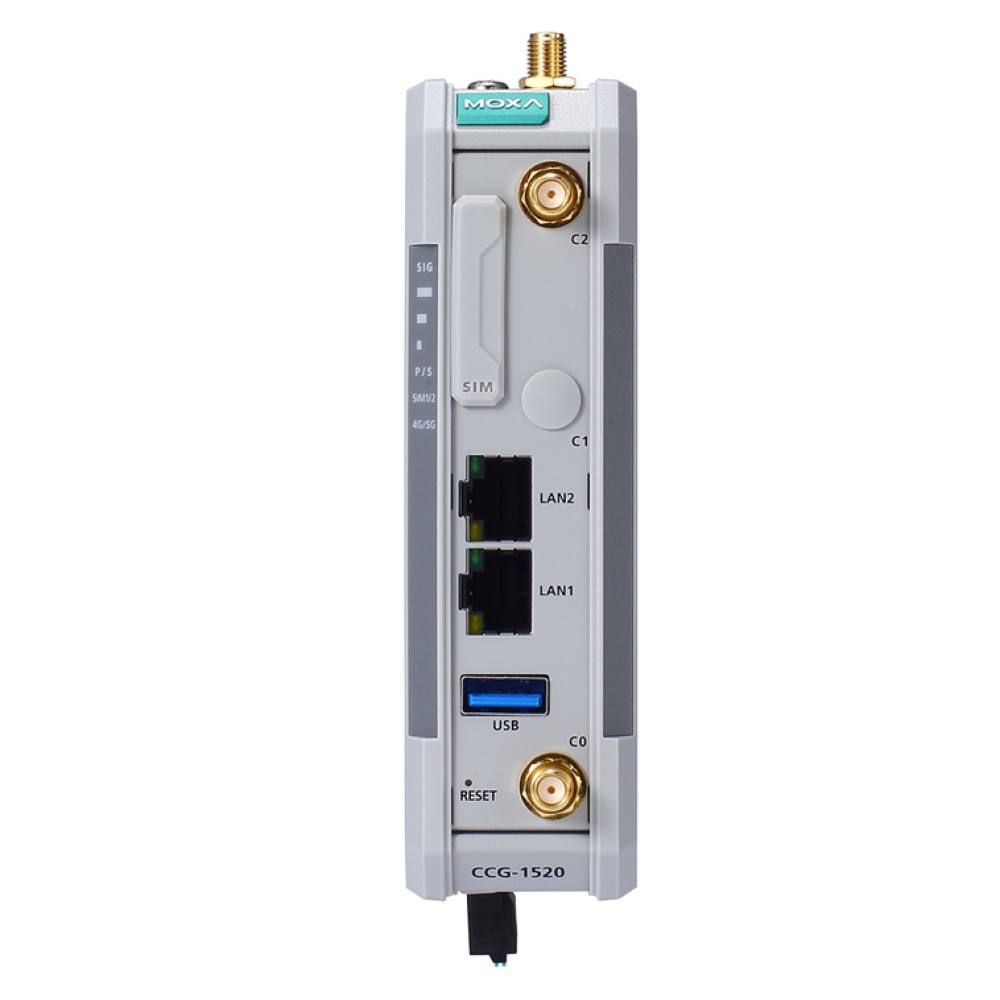

CCG-1520 前面
CCG-1510 背面
CCG-1520 背面
CCG-1510 / CCG-1520 上面
CCG-1510 底面
CCG-1520 底面
| CCG-1520-T | 産業用プライベート5Gセルラーゲートウェイ セルラー規格：5G R15/ 対応周波数 NR：N79 |
|---|
アクセサリ（別売り）
| WK-160-02 | ウォールマウントキット プレート（160×89×2.0 mm）×1 ネジ×4 グレー |
|---|

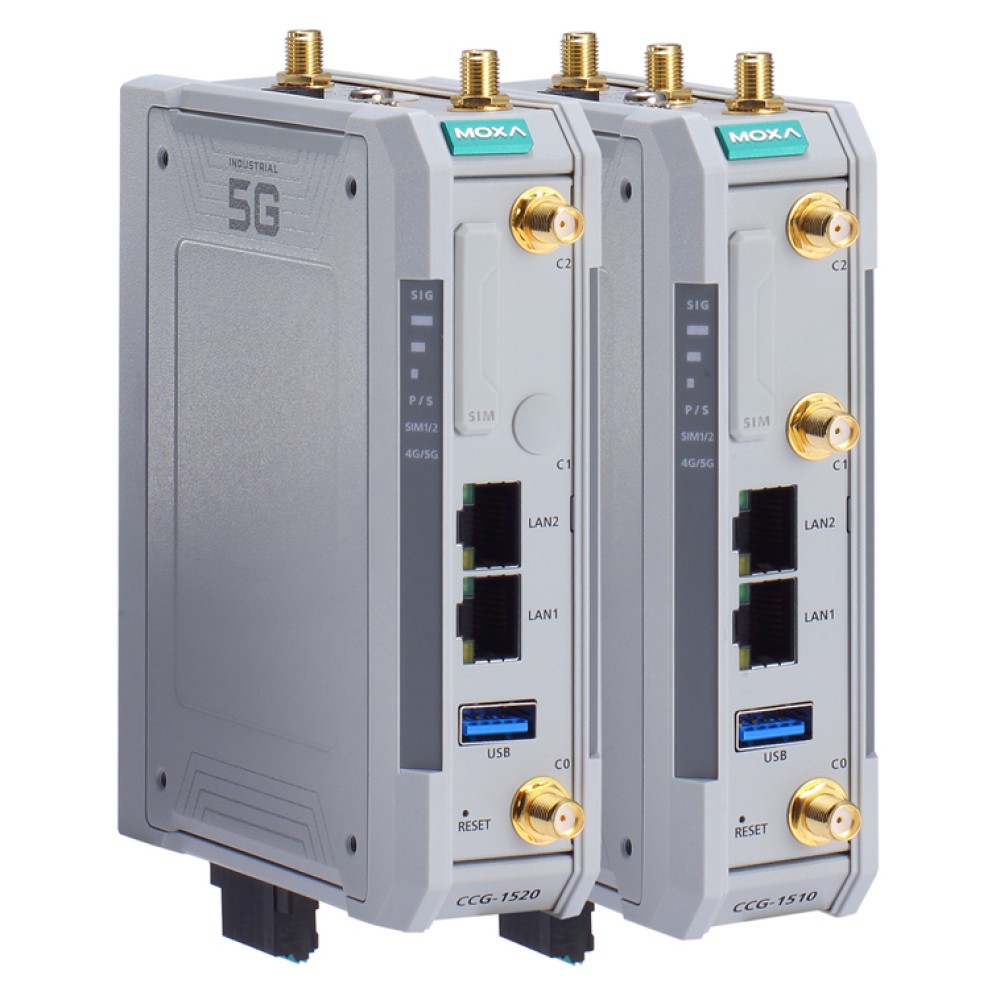

CCG-1500シリーズ 製品一覧
| CCG-1510-TW-T | 産業用プライベート5Gセルラーゲートウェイ |
| CCG-1520-T | 産業用プライベート5Gセルラーゲートウェイ |
| CCG-1510-US-T | 産業用プライベート5Gセルラーゲートウェイ |
